长条形金属格栅式排水盖板结构设计

　　做市政给排水、厂区地面导排系统设计的时候，长条形线性排水的盖板选型一直是容易出问题的环节——很多项目初期随便选个成品盖板，后期要么过车变形、要么缝隙卡杂物堵水、要么边缘翘边绊倒行人，返工成本极高。这次做的这款金属板冲压成型的长排水盖，就是针对线性排水沟的安装场景做的适配结构，先从安装边界说起，这类盖板一般配套成品线性树脂排水沟或者现浇混凝土沟槽使用，单块长度适配常规1米模数的沟槽段，宽度覆盖常用的150-300mm沟槽内净宽，整体厚度控制在20-30mm区间，边缘做了向下弯折的承托边，安装时直接搭在沟槽两侧的支撑台阶上，不需要额外打固定件，日常检修清掏的时候直接掀开就能操作，承托边的弯折高度刚好匹配沟槽台阶的预留高度，安装完成后盖板上表面和周边铺装地面齐平，不会出现凸起或者凹陷的高差，避免行人通行时绊脚，也不会让非机动车经过时产生颠簸。

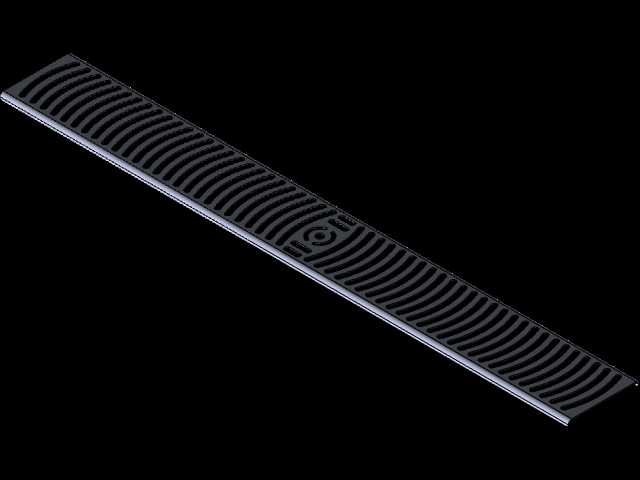

　　从功能特性上看，这款盖板的核心作用第一是承重过流，第二是拦截杂物，第三是保障通行安全。表面的格栅肋条做了弧形排布，不是常规的直条横筋，这种排布首先是提升了单位面积的进水效率，弧形的导水纹路能让地面汇流的水顺着纹路快速流向格栅缝隙，不会在盖板表面形成水膜滞水，尤其是在降雨的时候，地面径流带着落叶、泥沙冲过来，弧形肋条的间隙是顺着水流方向渐变的，大的落叶、塑料袋这类杂物会被拦在盖板表面，不会冲进沟槽造成管道堵塞，细小的泥沙可以顺着缝隙进入沟槽随水流排走，减少日常清掏的频率。肋条的上表面做了细微的防滑压纹，雨天表面沾水的时候，行人走在上面不会打滑，哪怕是电动车低速碾过，轮胎也不会因为湿滑出现侧滑的情况。

　　设计思路上完全是从金属板材的加工特性出发的，整板采用冲压一体成型工艺，不需要额外焊接拼接，避免了焊接位置长期接触污水出现锈蚀断裂的问题。整体结构的加强筋是和面板一体冲压出来的，不是后期铆接的附加件，盖板底部沿着长度方向有两道凸起的加强筋，刚好对应沟槽的支撑跨距，哪怕是偶尔有小型车辆碾过，整板的受力会通过加强筋分散到两侧的承托边上，不会出现中间凹陷变形的情况。中间位置做了一个内嵌式的提手凹槽，平时提手和盖板表面齐平，不会凸起影响通行，需要掀开盖板的时候把提手拉起来就能施力，不用专门用撬棍去撬边缘，避免把盖板边缘撬变形。材质选用常规的热轧钢板做表面热浸镀锌处理，或者也可以换成不锈钢板适配有腐蚀要求的场景，比如食品加工厂车间、化工园区的地面排水，镀锌层的厚度满足户外使用的防腐要求，长期接触雨水、生活污水不会出现大面积锈蚀，使用寿命能匹配沟槽主体的使用周期。

　　实际应用场景覆盖很广，市政人行道的线性排水、小区地下车库的入口截水沟、餐饮街区的室外排水、厂区车间的地面导排沟、景观园区的雨水沟槽都能用，不同的场景可以调整板材厚度来适配承重要求，比如人行道区域用2mm厚的板材就能满足行人通行的承重需求，车库入口偶尔过车的位置换成3mm厚的板材，加强筋的高度适当加高，就能承受小型乘用车的碾压力。安装的时候要注意，沟槽两侧的支撑台阶必须做水平找平，不然盖板搭上去之后会出现局部悬空，受力的时候容易从悬空位置弯折，承托边和沟槽台阶接触的位置可以垫一层薄橡胶条，减少车辆碾过的时候产生的异响，也能避免金属和混凝土硬接触造成的边缘磨损。和传统的铸铁盖板比，这款金属冲压盖板重量更轻，安装和搬运的时候不需要两个人抬，一个人就能操作，防盗性能也更好，没有铸铁的回收价值，不会出现被盗丢失导致的敞口安全隐患；和塑料盖板比，金属材质的抗老化性能更强，户外长期暴晒、低温冻融都不会变脆开裂，使用寿命是塑料盖板的3-5倍。格栅的缝隙宽度控制在8mm以内，符合民用区域排水的安全要求，不会出现女士高跟鞋跟卡进缝隙的情况，也能避免小孩的脚不小心卡进去，缝隙的长度顺着排水方向布置，过水面积比同尺寸的直条格栅高15%左右，在暴雨天气能更快排走路面积水，减少路面积水导致的通行受阻问题。
