传感器用带安装耳法兰式轮缘连接构件

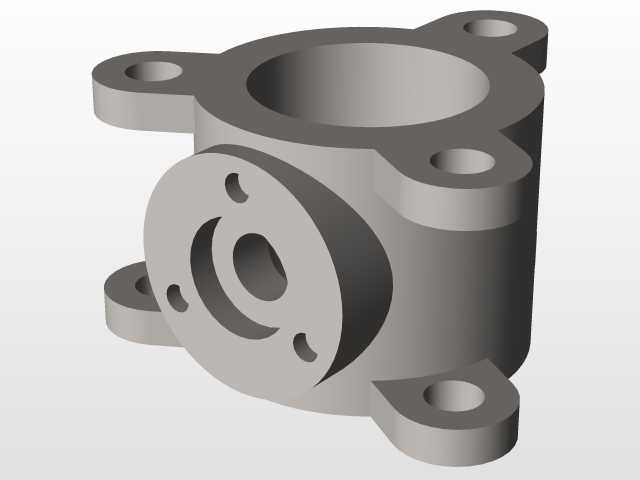

　　在工业传感检测类设备的装配体系中，这类带多安装耳的法兰式轮缘构件，是压力、流量类接触式传感器实现介质通路对接与本体固定的核心衔接零件，常见于液压系统工况监测、气动回路参数采集、工业管路流体检测等场景，承担着传感器本体与被测管路、设备安装面之间的刚性连接、密封面定位、载荷分散传递的多重作用，其结构设计的合理性直接影响传感器的安装精度、密封可靠性以及长期运行下的抗振性能。从结构设计逻辑来看，该构件采用一体化铸造成型后机加工的工艺路线设计，主体为中空回转式腔体结构，中心主通孔为介质流通或传感探头的穿装通道，侧部垂直方向设置的带弧形定位槽的法兰面，用于对接传感器的检测端安装面，三个均匀分布在主腔体周向的带孔安装耳，是整个构件与设备基座、

　　管路法兰实现螺栓固定的连接点位，安装耳的孔位采用沉孔设计，可让螺栓头部完全沉入安装面以下，避免螺栓突出带来的安装干涉，同时保证安装面的贴合平整度。设计过程中需要重点考量几个核心边界：首先是安装耳的分布角度，三个耳片沿主腔体周向呈120度均匀排布，这种三点支撑的结构相比四点安装，对安装面的平面度公差适应性更强，即使安装基座存在微小的平面度误差，也能通过三点贴合实现稳定固定，不会出现四点安装常见的翘边、密封面压合不均的问题；其次是侧方法兰面的弧形定位槽，三个弧形槽沿侧法兰中心均匀分布，既可以在安装传感器时实现周向角度的微调，适配不同走线方向的传感器出线需求，又能通过槽面的配合抵消传感器工作时产生的周向扭转力矩，

　　避免长期振动下连接螺栓松动。从安装尺寸边界来看，主腔体的中心通孔直径需要匹配对应规格传感器的探头外径或管路通径，设计时预留0.1-0.2mm的配合间隙，既方便装配时的穿装对位，又不会因为间隙过大导致密封件偏移；安装耳上的通孔直径适配常用的内六角圆柱头螺栓规格，沉孔深度需要保证螺栓拧紧后头部端面低于安装耳表面0.5mm以上，防止螺栓突出影响贴合；侧方法兰的定位槽宽度与传感器安装端的定位销尺寸采用H7/h6的间隙配合，保证微调顺畅的同时不会出现过大的径向窜动。在实际工况应用中，这类构件需要承受管路内的介质压力、设备运行带来的持续振动、以及环境温度变化带来的热胀冷缩应力，因此建模过程中对各部位的壁厚做了等强度优化：

　　主腔体侧壁厚度根据公称压力等级核算，保证承压能力满足工况要求，安装耳与主腔体的衔接位置做了大圆角过渡，避免应力集中导致的疲劳断裂，侧方法兰与主腔体的连接部位增加了加强筋结构，提升侧装法兰的刚性，避免传感器安装后出现悬臂下垂导致的密封面错位。建模时对所有配合面、安装面的形位公差做了对应设定：主腔体两端面的平行度、侧方法兰端面与主腔体中心轴线的垂直度、安装耳安装面与主腔体中心轴线的垂直度，都按照通用机械零部件的IT7级精度设定，保证加工后能够直接满足装配要求，不需要额外的配修工序。另外，密封槽的位置设计在主腔体端面与侧方法兰端面的配合位置，槽体尺寸适配标准O型密封圈，安装后密封圈的压缩量控制在15%-25%之间，既保证静密封效果，又不会因为压缩量过大导致密封圈过早老化失效。这类构件在选型替换时，需要重点核对三个安装耳的中心距尺寸、侧方法兰的定位槽分布直径、中心通孔的通径尺寸，只要这几个核心安装边界匹配，就可以适配同系列不同量程的传感器安装需求，不需要对原有设备的安装基座做额外改造，能够大幅降低现场设备维护的配件替换成本。
