SFU1204型1000mm行程滚珠丝杠结构

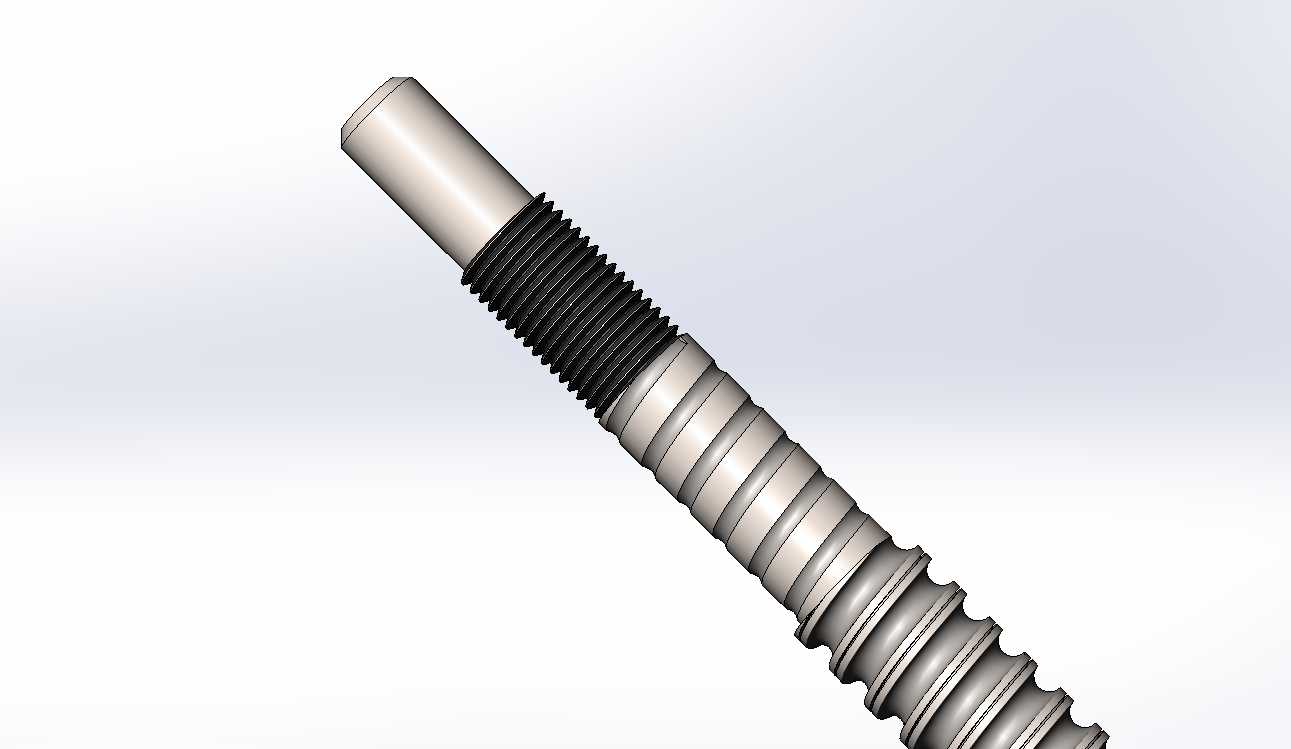

　　在数控滑台、小型自动化移栽设备、桌面级加工装置的直线传动单元中，这类细长型滚珠丝杠是核心的力与运动转换部件，区别于普通滑动丝杠的摩擦特性，它通过滚道内的钢珠实现滚动摩擦，能在较小驱动扭矩下实现高精度的直线位移输出，很多做小型非标设备的工程师在选型时，会优先匹配这类公称直径12mm、导程4mm的规格，兼顾安装空间占用与传动效率的平衡。从结构设计逻辑来看，这款丝杠的轴端做了分段式加工，最外侧的光轴段是轴承安装位，用来匹配深沟球轴承或角接触轴承做径向与轴向支撑，紧邻的螺纹段是锁紧螺母的配合位置，用来预紧轴承、消除支撑端的轴向窜动，中间的滚道段经过精密磨削，滚道的圆弧曲率与钢珠半径匹配，保证钢珠在循环过程中顺畅滚动，

　　不会出现卡滞或应力集中的问题，末端的结构则适配螺母的安装边界，保证螺母在全行程移动时不会与支撑端结构发生干涉。实际应用场景里，1000mm的有效行程刚好覆盖多数小型龙门移栽机构、点胶设备Z轴之外的水平传动需求，比如桌面式3D打印设备的Y轴传动、小型PCB分板机的进给轴、视觉检测设备的工件移栽滑台，都能看到这类规格丝杠的身影，它的导程4mm意味着电机每旋转一圈，螺母带动的负载会直线前进4mm，搭配步进电机或小功率伺服电机时，很容易实现0.01mm级的进给分辨率，满足多数轻载精密传动的需求。设计建模过程中，需要重点关注几个尺寸边界：首先是轴端各段的同轴度，支撑位与滚道段的同轴度公差需要控制在0.02mm以内，否则装配后会出现丝杠转动卡涩、跳动超标的问题，直接影响传动精度与使用寿命；其次是滚道的螺旋升角，要与导程、公称直径严格匹配，建模时螺旋线的轨迹不能出现偏差，否则钢珠的循环路径会被干涉，导致实际装配后螺母无法顺畅滑动；另外轴端的退刀槽、螺纹收尾的尺寸也要符合加工工艺要求，不能出现无法加工的锐角或薄壁结构，比如锁紧螺纹段与光轴段之间的退刀槽宽度要足够车刀退刀，槽深不能过大削弱轴的结构强度，毕竟丝杠在传动过程中会承受轴向的拉压载荷，轴颈位置的强度不足很容易在高速往复运动中出现断裂风险。从安装适配的角度来说，这款丝杠的螺母通常采用法兰式安装结构，法兰上的安装孔位间距、通孔直径都要与常见的滑台连接板尺寸匹配，

　　不需要额外做转接板就能直接固定在移动滑台上，降低设备的装配复杂度；支撑端的轴承位直径尺寸适配标准的轴承内孔，采购标准件就能直接装配，不需要定制特殊规格的轴承，能有效降低设备的物料成本与维护难度。很多刚接触传动设计的工程师容易忽略丝杠的临界转速问题，1000mm长度的细长轴在高速转动时，如果两端支撑方式选择不当，很容易出现共振问题，所以建模时也要预留出支撑座的安装空间，通常固定端采用双轴承背对背安装，支撑端采用单轴承浮动支撑的结构，既能补偿丝杠工作过程中的热伸长量，又能提升临界转速，避免高速运行时出现抖动。另外丝杠的防尘设计也在结构上做了预留，螺母两端可以加装防尘刮片，防止加工过程中的切屑、灰尘进入滚道内部，磨损钢珠与滚道表面，

　　延长部件的使用寿命，在有切削液、粉尘的加工场景中，这类防尘结构的作用尤为明显，能避免杂质进入滚道导致的传动卡顿、精度丢失问题。从受力特性来看，这款规格的滚珠丝杠额定动载荷能满足多数100kg以内的轻载传动需求，垂直安装时只要搭配合适的制动电机或抱闸机构，就能避免断电后负载下滑的问题，在小型升降机构、物料提升工位也能适用，不过垂直安装时要注意螺母的润滑与防尘，避免重力负载下出现传动间隙过大的问题。建模过程中对滚道的细节还原也很重要，滚道的表面粗糙度、圆弧轮廓度都会直接影响实际的传动手感与噪音，很多简化建模会直接用普通螺纹结构代替滚珠丝杠的滚道，实际上二者的截面轮廓完全不同，普通三角螺纹的牙型角是60度，而滚珠丝杠的滚道是双圆弧或单圆弧的曲面，和钢珠是点接触或小面积弧面接触，摩擦系数远小于滑动螺纹，这也是它传动效率能达到90%以上的核心原因，建模时还原真实的滚道轮廓，才能在后续的干涉检查、运动仿真中得到准确的结果，避免实际装配时出现螺母与丝杠卡滞的问题。
