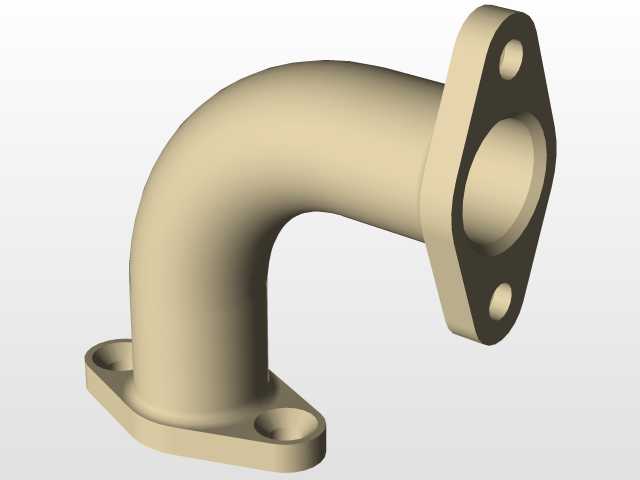

双法兰90度弯管式流体连接接头结构

　　在工业流体输送管路系统中，管路走向的转向衔接是管路布设环节无法回避的结构需求，这类双法兰90度弯管接头，正是为解决垂直相交管路的刚性连接需求而设计的结构件，广泛应用在液压动力回路、低压气动输送系统、冷却循环管路、小型工艺流体输送管线等场景中，承担管路90度转向时的介质导通与刚性固定作用。从结构设计逻辑来看，该接头采用一体化铸造成型的弯管主体搭配两端菱形法兰安装座的结构，弯管段采用等通径圆弧过渡设计，弯曲半径匹配管路通径的1.5倍取值，既避免了直角弯头带来的介质流动阻力陡增问题，也控制了弯管整体的安装占用空间，不会因为弯曲半径过大导致周边布设空间不足。两端的法兰安装面均做了铣平加工处理，保证安装时与对接法兰面的贴合度，

　　每个法兰座上开设两个对称分布的安装光孔，孔位公差按照H12级精度设计，适配常用的六角螺栓穿装固定，安装时无需额外加工对位，可直接与同规格的法兰接口完成对接，法兰密封面预留了平垫片的安装空间，可适配橡胶垫片、金属缠绕垫片等多种密封件，满足不同压力等级、不同介质属性的管路密封需求。从安装边界尺寸来看，该弯管两端的法兰端面分别处于垂直相交的两个平面上，两个法兰安装面的中心距经过精准核算，既保证弯管段的圆弧过渡流畅，也让安装后的整体外轮廓不会超出安装面的投影范围，在紧凑布设的管路集群中，不会与相邻的管路、阀件产生结构干涉。弯管主体的壁厚按照1.6倍公称压力的强度要求取值，在常规1.6MPa工作压力的管路系统中，

　　可长期承受介质压力冲击与管路振动带来的载荷，不会出现管壁开裂、法兰变形等失效问题。在实际设备配套场景中，这类弯管接头常被用在小型液压站的阀组出口管路转向、空压机的冷却管路连接、工业设备内部的冷却液循环管路布设中，相比焊接式90度弯头，法兰连接的形式不需要现场焊接作业，安装拆卸更加便捷，后期管路维护时可直接拆卸螺栓完成接头更换，不会对周边管路造成焊接损伤。设计过程中，对弯管的内流道做了等径圆滑处理，内壁没有凸起、台阶等结构，介质流经时不会产生紊流、压损过大的问题，对于含有少量细小杂质的流体介质，也不会出现杂质在弯管处淤积堵塞的情况。两端法兰的安装孔位采用对称设计，安装时可根据现场管路的朝向调整安装角度，不需要区分特定的安装方向，

　　降低了现场施工的对位难度。弯管的外表面做了均匀的壁厚处理，铸造后经过抛丸处理去除表面毛刺，没有应力集中的尖角、薄边结构，长期在振动工况下使用也不会出现疲劳断裂的问题。在选型适配时，只需要核对对接管路的通径、法兰安装孔的中心距与螺栓孔径，即可完成匹配，不需要额外做结构修改，可直接替换同规格的现有弯管接头，大幅缩短管路改造、设备装配的周期。
