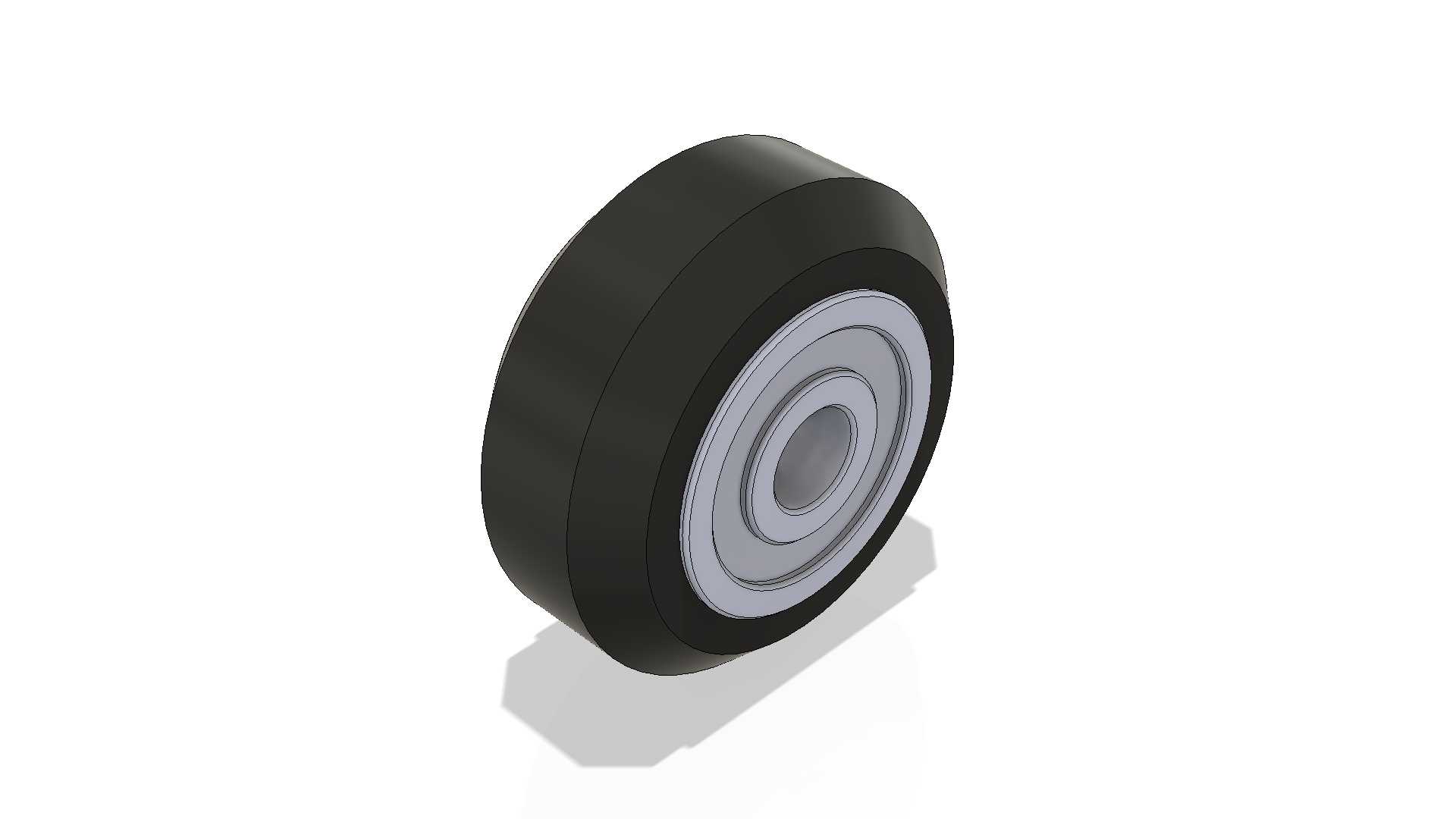

直径24.4mm内嵌轴承式包胶滚轮结构

　　这款小直径包胶滚轮在各类小型自动化检测设备、精密传感导向机构、桌面型输送工位上的应用十分广泛，很多做小型仪器结构设计的工程师在选型时，往往会忽略这类小尺寸行走轮的细节设计，最后导致设备运行出现卡滞、异响或者划伤接触面的问题。从结构来看，这款滚轮采用了外层包胶、内嵌深沟球轴承的一体化设计思路，外层的橡胶材质邵氏硬度控制在适中区间，既能够保证行走过程中与接触面有足够的摩擦力，避免出现打滑丢转的情况，又能在接触硬质导轨或者工件表面时起到缓冲作用，不会刮伤精密加工的接触面，这一点在光学检测、传感位移类的设备上尤为重要——很多传感器的安装工位需要随动轮来保证检测距离恒定，过硬的金属轮很容易在移动时产生跳动，导致检测数据出现偏差，而包胶层的存在可以吸收微小的装配公差带来的振动，保证检测端面的位置稳定性。

　　内嵌的轴承直接与轮体的注塑或者压装结构结合，没有额外的轮轴衬套，这种设计最大的优势就是压缩了整体的径向尺寸，毕竟整体直径只有24.4mm，要在有限的尺寸空间内保证转动灵活性，就必须减少不必要的中间零件。轴承的内孔作为安装基准，设计安装轴的时候只需要按照轴承内孔的公差带做过渡配合即可，不需要额外加工轮体的配合面，既降低了加工成本，也减少了装配时的累积误差。轮体的包胶层与内部的金属或者硬质塑料轮毂之间做了滚花粘合处理，长期运行不会出现胶层与轮毂脱层、相对转动的问题，很多廉价的小滚轮在连续运行几百小时后就会出现胶层松脱，本质上就是粘合面没有做防滑结构处理，这款结构在轮毂的外圆面设计了细密的网状滚花，注胶时胶料填充到滚花纹路里，形成机械咬合，结合强度远高于光滑面粘合的结构。

　　从安装边界来看，这款滚轮的轴向宽度控制得十分紧凑，在排布多组导向轮或者随动轮的工位上，不会占用过多的安装空间，比如在小型皮带输送机的侧边导向位置，很多时候安装空间只有几毫米的余量，过宽的滚轮根本无法布置，这款窄幅设计的滚轮刚好适配这类紧凑空间。轮体的端面做了小倒角处理，装配时不会因为轴端的微小毛刺或者安装偏差导致卡滞，轴承的两侧与轮毂端面齐平，不需要额外加装挡圈来限制轴承的轴向位置，压装到位后轴承的外圈被轮毂的台阶限位，内圈可以通过安装轴上的轴肩或者卡簧固定，装配流程十分简便，适合批量设备的组装作业。

　　在实际使用场景中，这类小直径滚轮除了作为行走轮使用，还可以作为线缆导向轮、薄型皮带的张紧轮使用，包胶层的存在不会划伤线缆外皮或者皮带的背面，相比金属导向轮，运行时的噪音也低很多，在桌面型医疗检测设备、实验室小型自动化装置这类对噪音控制有要求的场景下，这种包胶轴承轮的适配性远高于金属结构轮。设计这款滚轮结构的时候，需要重点注意包胶层的厚度控制，胶层过薄会导致缓冲能力不足，运行时的振动直接传递到轴承上，会缩短轴承的使用寿命，胶层过厚则会导致滚轮的径向跳动量变大，在需要精准控制位移的工位上会影响精度，这款结构的胶层厚度经过匹配设计，在24.4mm的总直径下，既保证了足够的缓冲余量，又把径向跳动控制在很小的范围内。另外，轴承的选型也经过匹配，选用的微型深沟球轴承的额定动载荷足够覆盖这类小型滚轮的常规负载，不会因为负载过大导致轴承提前失效，日常维护时也不需要额外加注润滑脂，轴承自带的防尘盖可以阻挡大部分环境中的粉尘，在普通的工业车间环境下长期运行也能保持转动顺畅。

　　很多工程师在做小型设备的行走机构设计时，往往会优先考虑定制机加工轮，但是这类小尺寸包胶轮开模或者定制加工的成本很高，而且交期长，采用这种标准化的内嵌轴承包胶滚轮，只需要在安装板上加工对应尺寸的安装轴位即可，不需要额外设计复杂的轮体结构，能够大幅缩短设计周期，也降低了后续的备件采购成本。在安装布局的时候，需要注意滚轮的安装面与行走面的平行度，虽然包胶层可以补偿一定的角度偏差，但是如果偏差过大，会导致滚轮单侧受力，胶层出现偏磨，长期运行后会出现行走跑偏的问题，一般来说安装面的平行度公差控制在0.1mm以内就可以保证滚轮的正常使用寿命。另外，在作为传感随动轮使用的时候，要保证滚轮与被测面的预压力适中，压力过大会导致滚轮转动阻力变大，增加驱动负载，压力过小则会出现接触不良，导致检测信号丢失，这款滚轮的整体重量很轻，预压力只需要克服自身重量加上少量的弹簧压力即可保证可靠接触，不会给被测表面带来额外的负载。
