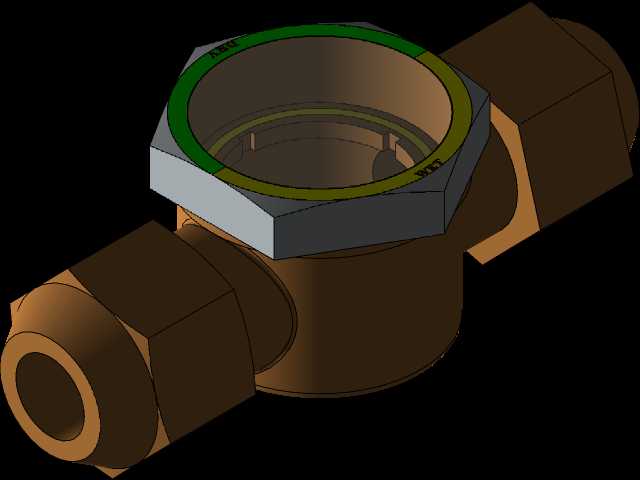

3/8英寸接口空调管路观察镜结构

　　在制冷空调系统的管路布设环节，这类带3/8英寸快接接口的观察镜是运维与调试阶段常用的流体状态观测部件，日常多串接在冷媒输送管段中，无需拆解管路就能直接观察管内冷媒的流动状态、气泡含量，判断系统冷媒充注量是否达标、是否存在管路堵塞或者含水量超标的问题。从结构设计来看，这款观察镜采用了六角主体的构型，主体两侧的卡套式接口适配3/8英寸规格的空调铜管，安装时无需额外焊接，通过卡套螺母的压紧力就能实现管路密封，适配现场快速装配的需求，也避免了焊接作业带来的氧化皮残留堵塞管路的风险。中部的观测视窗采用环形密封压合结构，金属六角压边将透明视窗牢牢压在主体基座上，密封槽内的耐冷媒橡胶圈可以长期耐受制冷系统内的高低温交变工况，

　　不会因为冷媒的腐蚀或者温度变化出现渗漏问题。视窗周边的六角结构也兼顾了安装时的扳手夹持需求，现场安装时可以用普通开口扳手卡住六角位施加扭矩，不会因为夹持力过大损伤视窗密封结构。从安装边界来看，这款观察镜的主体通径与两侧接口完全匹配，不会在管路中造成额外的流阻突变，串接后对管路内冷媒的流动影响极小，整体轴向安装尺寸紧凑，不会占用过多的管路布设空间，适配空调机组内部紧凑的管路排布场景。设计过程中优先考虑了现场使用的可靠性：视窗采用耐冷媒腐蚀的透明材质，长期接触R22、R410A等常用制冷冷媒都不会出现雾化、开裂的问题，即使在系统高压运行的工况下，视窗的承压能力也能匹配常规空调系统的最高工作压力要求，不会出现爆裂渗漏的问题。

　　两侧的卡套接口在设计时做了导向倒角，安装铜管时可以顺畅插入接口定位，卡套刃口在螺母压紧过程中会均匀咬入铜管外壁，形成可靠的密封与抗拉脱结构，即使管路存在一定的振动，也不会出现接口松脱渗漏的问题。在实际应用场景中，这类观察镜除了家用、商用中央空调的管路系统，也会用在小型制冷机组、冷库制冷管路、冷水机组的管段上，作为系统状态的直观观测点，运维人员不需要借助额外的检测仪表，仅通过目视观察就能快速判断系统的运行状态，大幅降低调试与故障排查的时间成本。结构建模过程中，需要重点关注密封槽的尺寸公差、卡套接口的锥度匹配、六角夹持位的对边尺寸精度，这些参数直接决定了产品安装后的密封可靠性与装配便利性，视窗的安装沉台深度也需要严格控制，

　　过深会导致视窗压合不紧出现渗漏，过浅则会压裂透明视窗造成部件报废。主体的流道内壁做了圆滑过渡处理，没有突兀的台阶或者锐角，避免冷媒流动过程中在局部形成涡流，减少流阻的同时也避免了杂质在拐角处沉积堵塞管路。整体结构没有多余的冗余设计，所有构型都服务于密封可靠、安装便捷、观测清晰这三个核心使用需求，金属主体的材质选用耐冷媒腐蚀的黄铜材质，兼顾了结构强度与耐腐蚀性能，长期在制冷系统的油、冷媒混合环境中工作也不会出现锈蚀或者材质劣化的问题。
