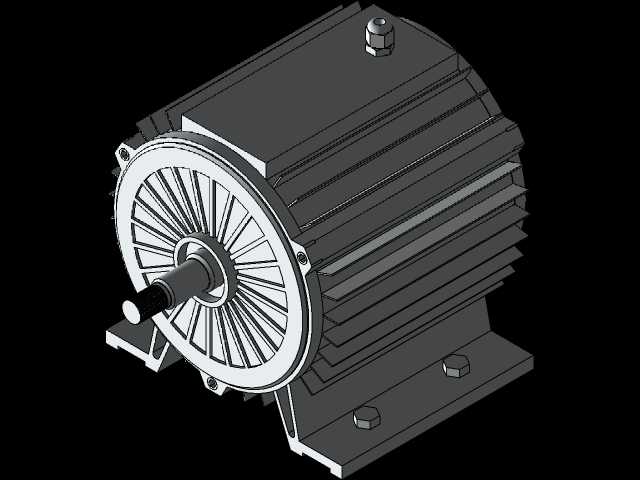

带编码器的300W永磁电机结构设计

这款带编码器的300W永磁电机，是面向中小功率精准传动场景开发的动力输出部件，可广泛应用于小型自动化生产线输送单元、桌面级数控设备进给轴、智能仓储分拣小车驱动轮、医疗辅助设备动力模块、新能源低速代步车驱动系统等对转速控制精度有要求的场景，既可以作为电动机输出可控转矩带动负载运转，也可在特定工况下作为发电机实现动能到电能的转换，配套的编码器组件能够实时采集转子转速、位置信号，为控制系统提供精准的反馈数据，实现转速闭环调节，避免普通永磁电机开环运行时的转速波动、失步等问题。从功能特性来看，该电机采用永磁体励磁结构，相比同功率异步电机具备更高的功率密度与能效表现，运行过程中励磁损耗更低，300W的额定功率能够覆盖多数轻载精准传动的动力需求，后端集成的编码器与转子同轴安装，信号采集精度高，抗干扰能力强，能够适配复杂工业现场的电磁环境，电机外壳采用带散热筋的一体式铸铝结构，既能够保证壳体的结构强度，又可以通过增大散热面积提升持续运行时的散热效率，避免长时间高负载运行出现的过热退磁问题。在设计思路上，这款电机优先兼顾安装通用性与功能集成度，输出轴采用标准阶梯轴设计，轴端预留键槽结构，可适配同步带轮、联轴器、齿轮等多种传动连接件，无需额外定制转接部件；底部安装脚座采用对称式设计，安装孔位符合通用小功率电机的安装尺寸规范，能够直接替换同功率等级的普通电机，降低设备改造的适配成本；编码器端采用密封端盖结构，能够阻挡粉尘、水汽侵入编码器码盘与检测元件，提升部件在多尘、潮湿工况下的运行可靠性。从安装边界来看，电机整体采用卧式安装结构，底部脚座的安装孔间距、轴伸长度、轴径尺寸均经过标准化校核，安装时预留的径向与轴向操作空间符合常规机电设备的装配规范，外壳散热筋的突出高度经过优化，既保证散热面积充足，又不会额外占用过多安装空间，出线端设置在电机壳体顶部，采用防水接线接头，接线方向可根据安装空间灵活调整，能够适配不同走线方向的设备布局需求，端盖与壳体的连接采用内六角螺栓紧固，装配后整体同轴度误差控制在极小范围内，能够有效降低高速运行时的振动与噪声，提升设备运行的平稳性。
