旱地秧苗移栽作业机械结构设计

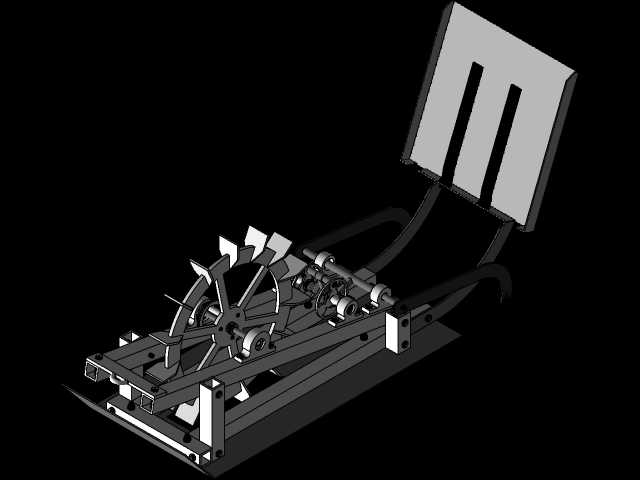

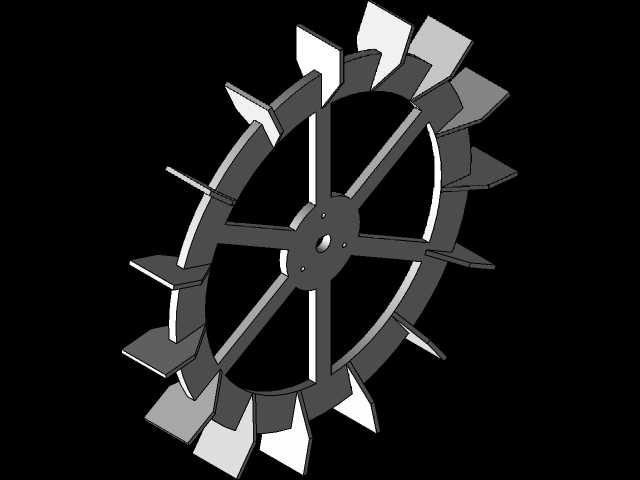

　　这套移栽作业设备的三维结构，主要面向北方旱地经济作物、蔬菜秧苗的裸苗或钵苗移栽工序设计，适配垄作、平作两种农艺模式，可在沙壤土、黏壤土等不同质地的耕地完成栽植作业，替代传统人工栽插的高劳动强度环节，匹配小地块散户种植、中型合作社连片作业的不同使用场景，作业时可同步完成开沟、栽苗、覆土、镇压的连续工序，减少后续人工补苗、扶苗的额外工作量。从结构布局来看，整机采用前置动力输入、中部栽植执行、后部仿形承载的排布逻辑，行走部分采用地轮直接驱动栽植机构的纯机械传动方案，无需额外配置电控或液压驱动单元，降低丘陵、山地等无配套供电区域的使用门槛，地轮轮缘设计有抓地叶片，避免湿滑地块作业时出现打滑丢转，保证株距的稳定性，

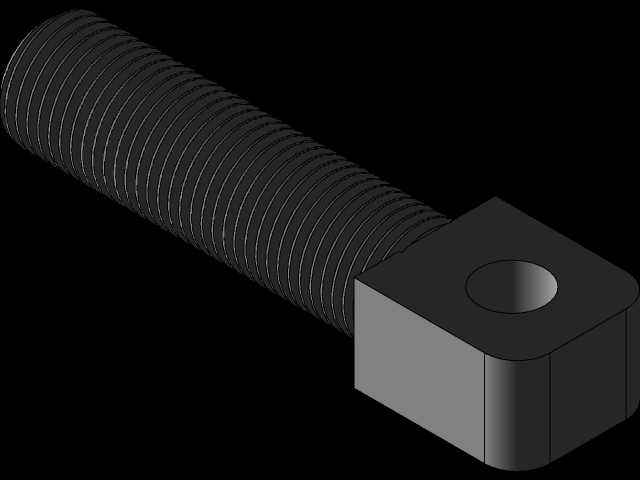

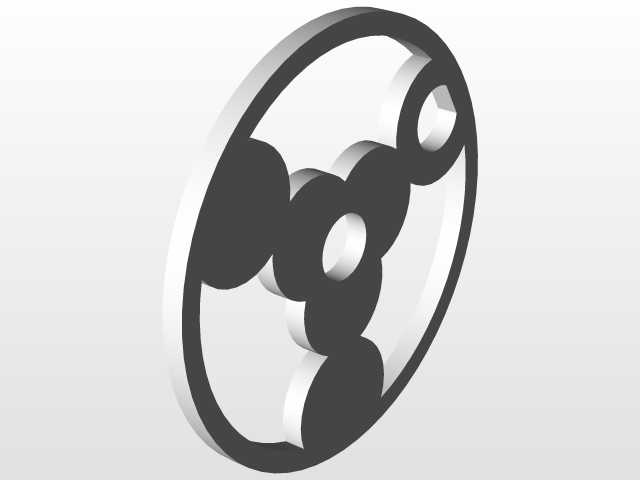

　　不会因行走速度波动出现栽插密度不均的问题。核心栽植机构采用偏心轮连杆搭配挠性栽植臂的结构，作业时连杆带动栽植臂按预设的轨迹运动，接苗位置时秧夹处于张开状态承接喂入的秧苗，下行至土面位置时秧夹闭合将秧苗垂直送入开沟器开出的栽植沟内，到达设定栽植深度后秧夹张开，同时后部的镇压轮将两侧土壤回填压实，整个运动轨迹经过反复迭代优化，保证秧苗直立度控制在农艺要求范围内，不会出现卧苗、埋苗的问题。开沟器选用滑刀式结构，相比靴式开沟器能更好地切断土壤中的作物残根、秸秆，避免缠挂堵塞，开沟深度可通过上部的调节螺杆进行无级调整，适配不同作物的栽植深度要求，从浅根类叶菜的3厘米栽植深度到深根类经济作物的8厘米栽植深度均可覆盖。安装边界方面，

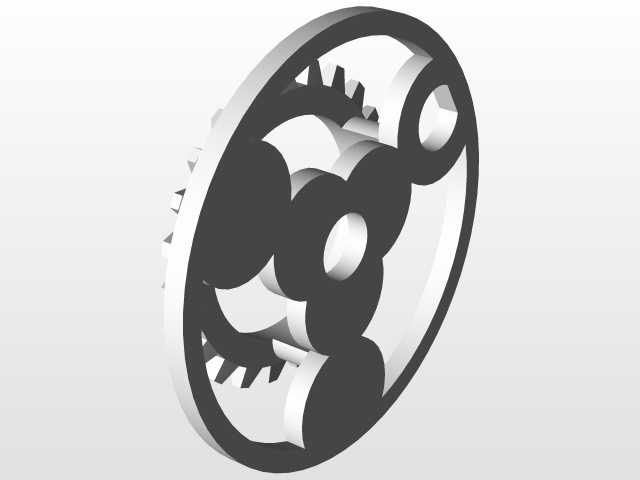

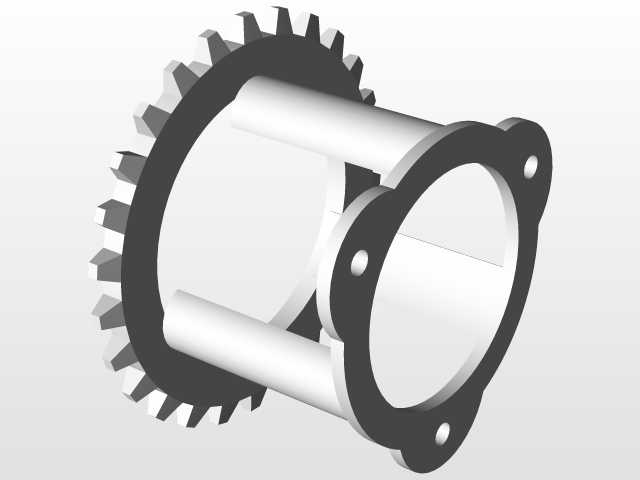

　　整机横向宽度控制在1.2米以内，可适配多数农村地区的窄幅机耕道通行，纵向长度1.8米，三点悬挂或手扶牵引的连接位置预留了通用安装孔位，可匹配12-25马力的小型拖拉机、手扶拖拉机作为动力源，不需要对配套动力进行额外改装。上部的秧苗承载架采用倾斜式设计，角度匹配作业人员喂苗的操作姿态，减少长时间作业的腰部疲劳，架体采用镂空结构降低整体重量，同时避免积存泥土、秧苗残叶，日常清理维护更便捷。传动部分的链轮、齿轮全部设计有密封护罩，防止田间作业时泥土、秸秆进入传动间隙造成卡滞，所有转动副位置都预留了黄油嘴注油位置，可在不拆解主体结构的情况下完成日常润滑保养。仿形部分采用四连杆浮动结构，当地面出现起伏时，整个栽植单体可随地形上下浮动，

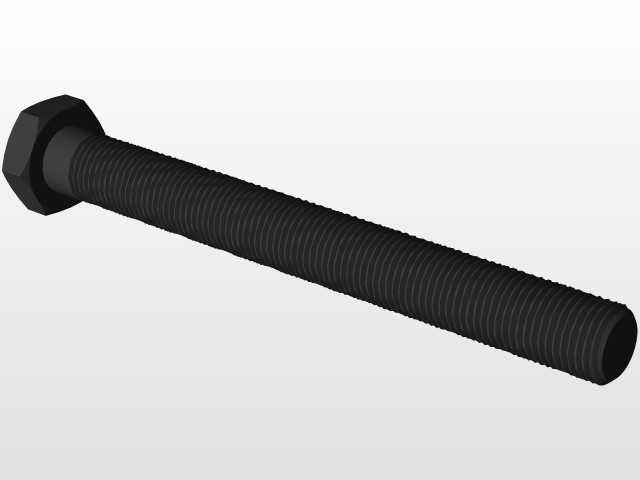

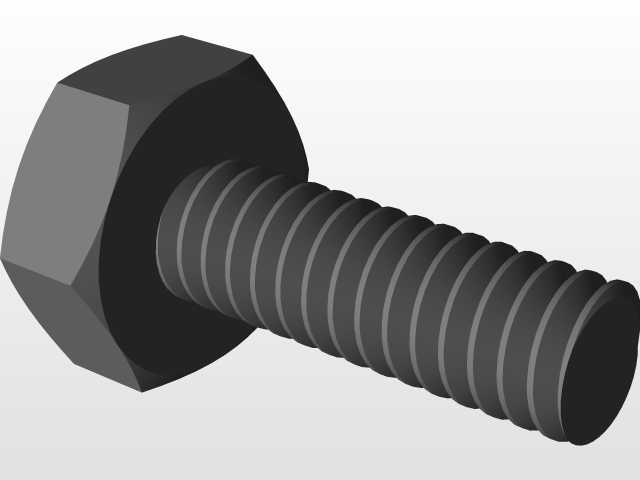

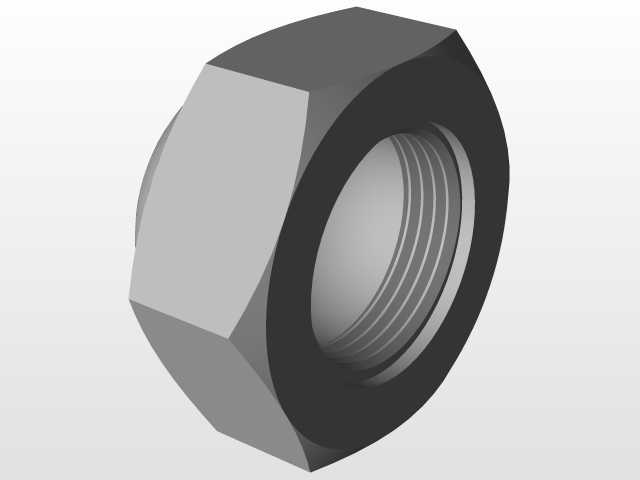

　　保证栽植深度的一致性，不会出现局部地块栽插过深埋住秧苗生长点、过浅导致秧苗倒伏干枯的问题。镇压轮采用橡胶材质的凹面结构，覆土时能将秧苗两侧的土壤向中心挤压，避免透风跑墒，同时不会压伤秧苗茎秆，轮体上方设计有刮泥板，防止湿土黏附在轮面影响镇压效果。整体结构没有采用复杂的异形加工件，多数零部件为型材焊接、标准紧固件连接，生产加工难度低，普通的乡镇机械加工点即可完成制造维修，使用过程中如果出现易损件磨损，农户可自行更换，不需要专业的售后团队上门维护，适配农村地区的实际使用条件。
