农用悬挂式圆盘犁耕作部件结构设计

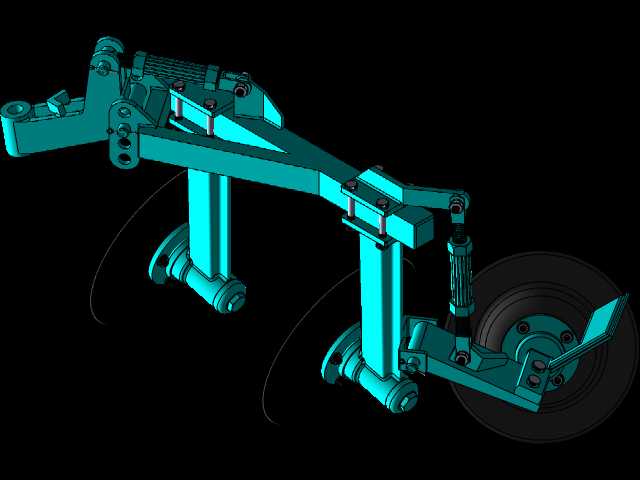

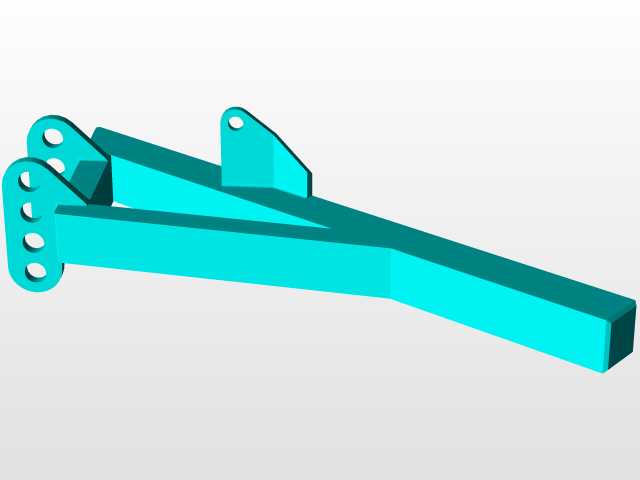

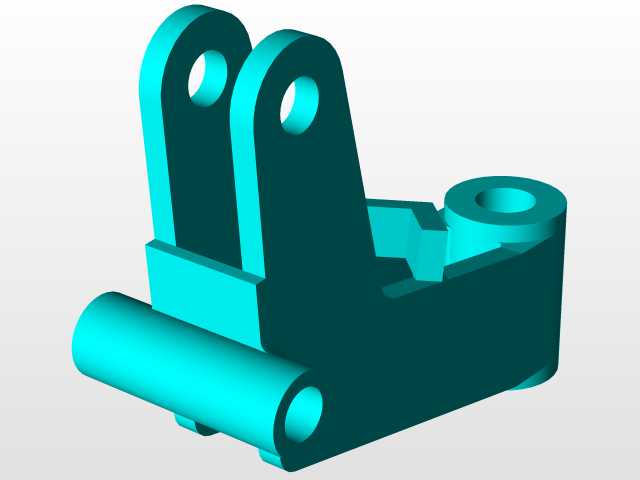

　　这套圆盘犁的三维结构，核心适配旱作区熟地、留茬地的耕整作业，尤其针对黏重土壤、多石砾地块的耕作需求做了结构优化，区别于传统铧式犁的入土逻辑，圆盘犁依靠球面圆盘的滚动切削完成土壤破碎、翻垡，作业过程中遇到硬质障碍物时可通过自身转动卸力，大幅降低耕作部件的刚性冲击损耗。从结构布局来看，整体采用三点悬挂连接逻辑，上悬挂点与两个下悬挂销的位置完全匹配主流轮式拖拉机的后悬挂接口尺寸，安装时无需额外改装连接支架，悬挂架主体采用箱型梁焊接结构，主梁截面尺寸经过载荷校核，可承受耕作过程中12-18kN的水平牵引阻力与垂直方向的入土反力，避免长期作业出现主梁变形、焊缝开裂的问题。

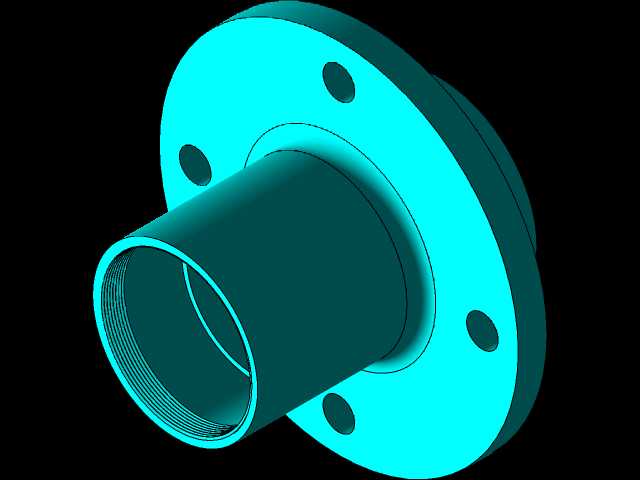

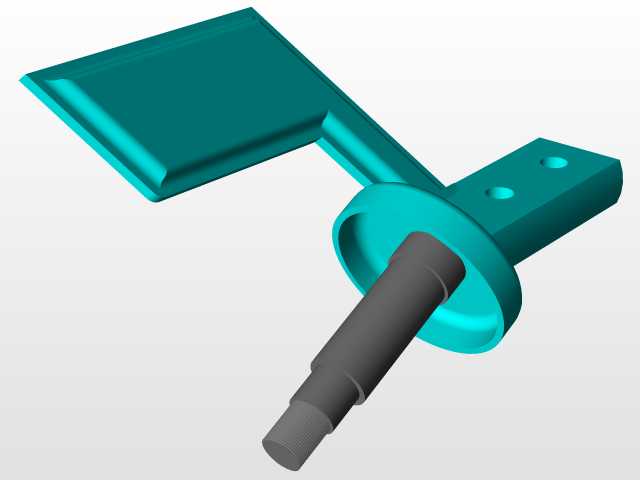

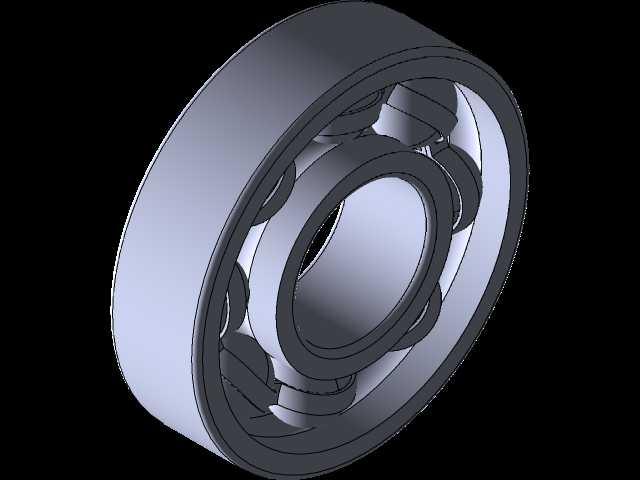

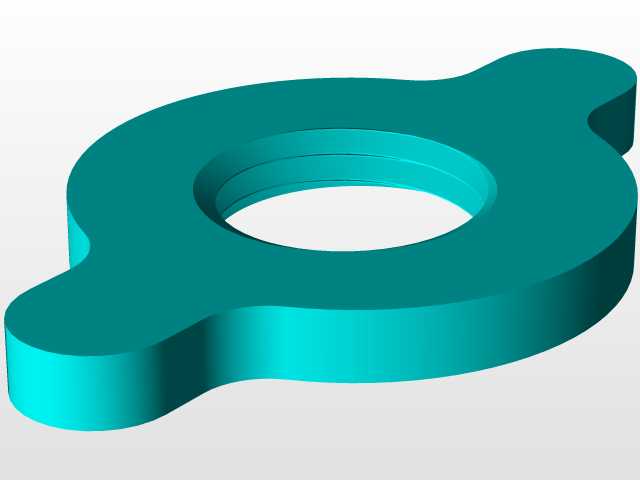

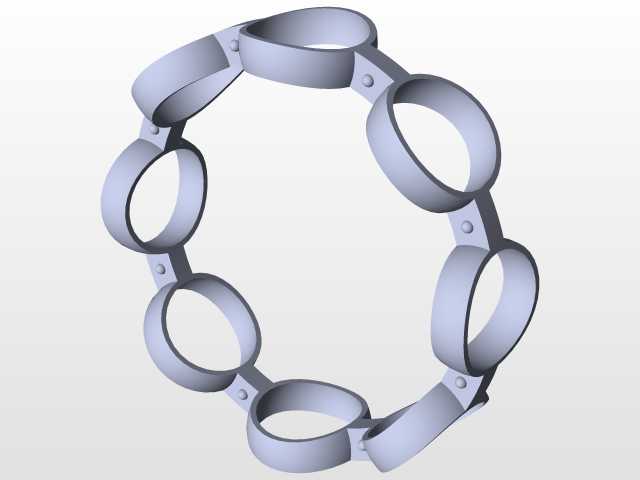

　　圆盘组件的设计是整套结构的核心，单个圆盘采用65Mn钢板冲压成型的球面结构，盘面曲率半径经过多轮田间试验校准，耕作时圆盘平面与机组前进方向呈45度偏角、与垂直面呈18度倾角，这个角度组合既能保证圆盘顺利入土切土，又能让被切削的土垡沿盘面上升、翻转后自然下落，完成土垡的破碎与覆盖，可将地表的作物残茬、杂草完全翻埋至耕层底部，满足后续播种作业的地表平整度要求。圆盘的安装支座采用双列圆锥滚子轴承支撑，可同时承受径向载荷与耕作过程中的轴向冲击力，轴承座外侧设置了多层防尘密封圈，避免田间作业时泥沙、粉尘进入轴承滚道造成磨损，延长部件的维护周期。

　　耕深调节机构采用螺杆式限深结构，限深轮的安装臂与机架铰接，通过调节螺杆的伸出长度可控制限深轮与圆盘最低点的高度差，实现12cm到30cm范围内的耕深无级调节，调节手柄位置设置在机架侧面，操作人员站在地面即可完成耕深调整，无需爬到机具下方操作。为了适配不同功率段的拖拉机牵引能力，机架上预留了多组圆盘安装位，可根据作业需求增减圆盘数量，单组圆盘的作业幅宽为25cm，常规配置3组圆盘时总作业幅宽为75cm，匹配30-50马力的轮式拖拉机即可完成作业，若配置4组圆盘则需要匹配50马力以上的拖拉机，保证作业时机组不打滑、不超负荷。

　　在结构强度设计上，所有铰接点的销轴均采用40Cr材质调质处理，销轴表面做淬火硬化处理，硬度达到HRC45-50，避免铰接部位长期转动出现磨损松旷；机架的焊接位置均做了圆角过渡处理，减少应力集中点，在悬挂架与主梁的连接位置额外设置了三角形加强筋板，可抵消牵引过程中产生的扭转力矩。整套结构的运输间隙满足道路通行要求，当机具提升至最高位置时，圆盘最低点距离地面的高度大于30cm，可保证田间转移、道路行驶时不会刮蹭路面或田埂。作业过程中，圆盘的滚动切削方式相比铧式犁的滑动切削，牵引阻力可降低20%左右，同等作业幅宽下可匹配更小功率的拖拉机，降低燃油消耗；同时圆盘刃口采用自磨刃设计，作业过程中土壤与刃口的摩擦可让刃口始终保持锋利状态，无需频繁停机磨刃，减少作业中的维护停机时间。针对多石砾地块的作业需求，每个圆盘的安装臂都设置了安全剪切销，当圆盘遇到过大的硬质障碍物时，剪切销会先行剪断，让圆盘向后翻转避让障碍物，避免圆盘崩裂、机架变形等严重损坏，更换剪切销即可快速恢复作业，大幅降低故障维修成本。
