HF2520冲压外圈滚针轴承结构设计

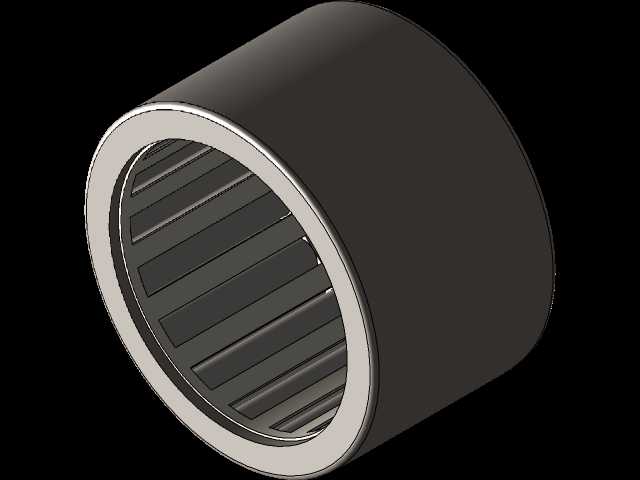

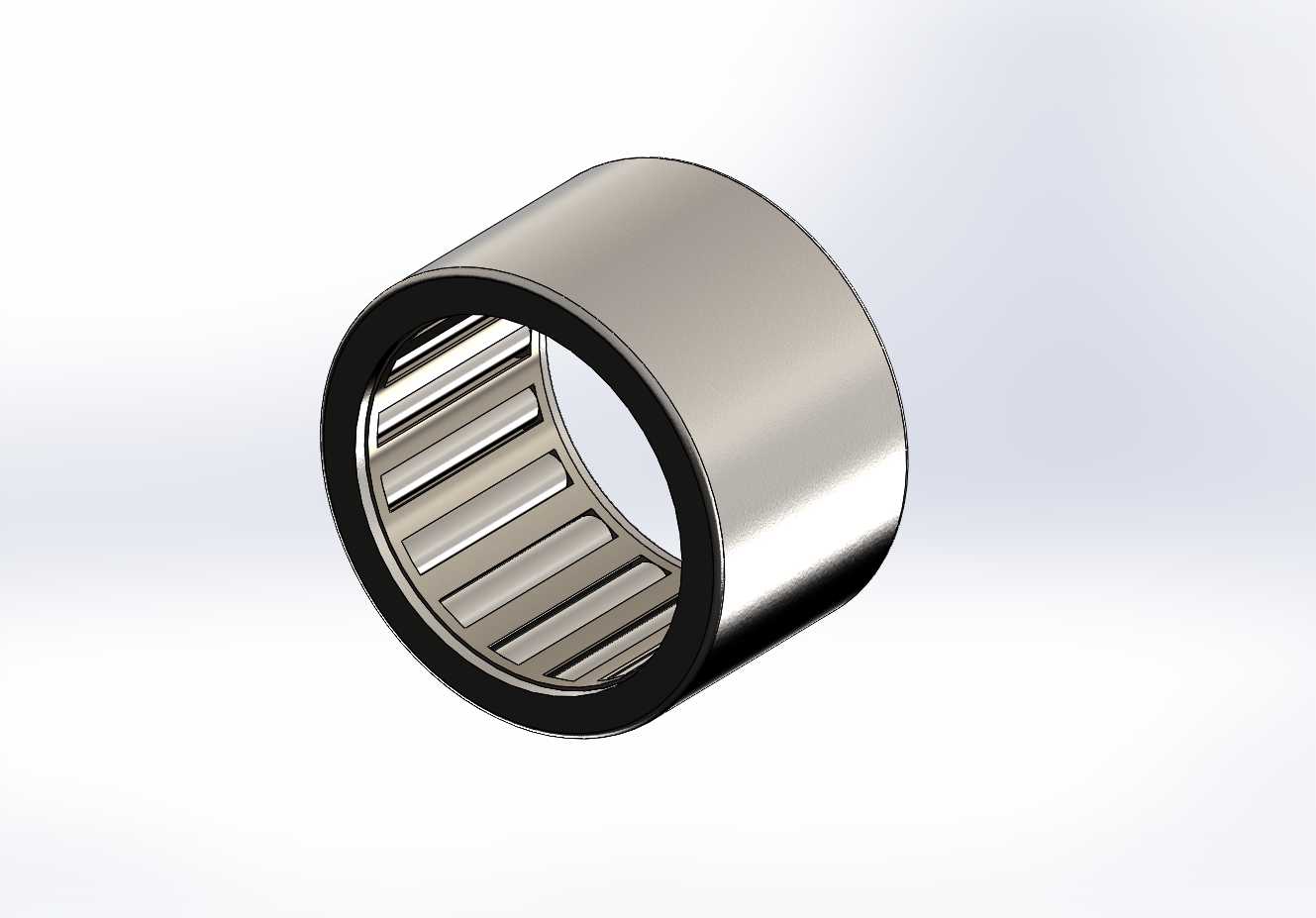

　　做机械结构设计快十二年，经手的传动支承类零件选型没有一千也有八百，滚针轴承这类零件往往是紧凑安装空间里的最优解，尤其是HF系列的冲压外圈滚针轴承，在很多径向安装尺寸受限的工况里，几乎找不到更合适的替代件。这次拆解建模的HF2520滚针轴承，是我之前给纺织机械的导纱辊机构做配套选型时反复校核过的型号，当时的工况是导纱辊需要在200mm的跨距内承受持续的径向交变载荷，安装座的径向预留尺寸最大只能做到33mm，常规的深沟球轴承同内径下外径普遍超过35mm，根本塞不进去，最后敲定的就是这款冲压外圈结构的滚针轴承。

　　从结构设计逻辑来看，这款轴承采用薄钢板冲压成型的外圈，没有额外的实体外圈挡边结构，冲压过程中直接把外圈两端压出向内的翻边，用来兜住内部的滚针和保持架组件，相比实体外圈的滚针轴承，冲压外圈的壁厚可以控制在1mm以内，这也是它能在极小径向尺寸下实现高载荷能力的核心原因。很多刚入行的设计师会觉得冲压外圈的刚性不足，实际上只要安装座的孔加工公差控制在H7范围内，冲压外圈装配后会和安装孔紧密贴合，安装座的基体金属会直接给外圈提供足够的刚性支撑，完全能满足中等载荷下的使用需求，反而因为省去了实体外圈的壁厚，把更多的径向空间留给了滚针的直径设计，相同内径下的额定动载荷比同尺寸深沟球轴承高出40%以上。

　　具体到尺寸边界上，这款轴承的内径为25mm，刚好适配常用的25mm直径光轴，不需要对轴端做额外的磨削台阶，只要轴的配合面公差控制在k5到m6区间，就能保证内圈（这款是无内圈设计，滚针直接和轴颈接触）的配合精度，避免跑内圈的磨损问题；外径32mm，对应的安装座孔加工到32mmH7即可，装配时采用压装方式，不允许敲击冲压外圈的翻边位置，避免翻边变形导致滚针卡滞；整体宽度20mm，轴向安装时不需要额外的定位挡圈，因为冲压外圈的翻边本身就能承受一定的轴向限位力，只要安装座的孔台肩尺寸控制在28mm以内，就不会干涉滚针的运转路径。

　　实际应用场景里，这类轴承除了纺织机械，在电动工具的输出端、办公设备的辊轴传动、小型减速器的中间轴支承、摩托车的启动机构里都有大量使用，尤其是在需要大批量生产的民用机械产品里，冲压外圈滚针轴承的成本只有实体外圈滚针轴承的三分之一，而且装配效率更高，不需要额外调整轴承游隙，因为出厂时冲压外圈和滚针保持架组件已经选配好了游隙，压装到位后就能直接达到设计的运转精度。我之前在做手持角磨机的输出轴支承设计时，最初选用的是6005深沟球轴承，整机重量一直降不下来，后来换成同内径的HF系列滚针轴承，径向尺寸缩小了5mm，整个机头的外壳直径直接缩小了8mm，手持握持的舒适度提升非常明显，而且做1000小时耐久测试时，轴承的温升比原来的深沟球轴承还低3度，因为滚针的线接触承载方式在持续载荷下的摩擦损耗其实比钢球的点接触更稳定，只要润滑脂填充量控制在内部空腔的30%到40%，就不会出现过热漏油的问题。

　　建模的时候要特别注意几个细节，首先是冲压外圈的圆角处理，冲压成型的外圈两端翻边位置不能做成直角，实际生产中翻边的内圆角半径在0.3mm到0.5mm之间，如果建模时做成直角，后续做工程图导出加工或者做有限元分析的时候，会出现应力集中的误判，也不符合实际冲压工艺的成型规律。然后是滚针的排布，这款轴承一共装了18根直径3.5mm的滚针，滚针之间的保持架采用0.5mm厚的尼龙66材质，兜孔的间隙控制在0.1mm左右，建模时不能把滚针和外圈、滚针和保持架做成干涉状态，要预留出实际的运转间隙，不然做运动仿真的时候会直接报错。还有一个容易忽略的点是，无内圈的滚针轴承，对应的轴颈表面硬度必须达到HRC60以上，表面粗糙度要控制在Ra0.4以下，不然滚针直接在软轴表面滚动，用不了几百小时就会把轴颈磨出凹痕，这点在做选型说明的时候必须给后续的工艺人员标注清楚，很多现场的失效问题都是因为轴颈热处理没做到位导致的，和轴承本身的质量没有关系。

　　从安装维护的角度来说，这类冲压外圈滚针轴承属于一次性润滑的密封型结构（部分开式结构需要定期补脂），HF2520的开式版本在装配时需要在安装腔里预先填充适配转速的润滑脂，如果是转速超过3000rpm的工况，要选用低黏度的锂基脂，避免高速下润滑脂的搅拌阻力过大导致温升过高；如果是低速重载的工况，可以选用极压型润滑脂，提升滚针和接触面之间的油膜强度。装配时绝对不能通过敲击内滚针或者保持架的方式压装轴承，必须用专用的压套顶住冲压外圈的端面，均匀施压把轴承压入安装座孔，不然很容易导致外圈变形，出现转动卡滞的问题。我之前在车间跟进试生产的时候，就遇到过工人用铜棒直接敲轴承内圈压装的情况，结果10个轴承有6个转不动，拆下来看发现外圈的翻边已经被敲变形，滚针卡在变形的位置根本没法转动，后来做了专用的压装工装，压装合格率直接到了100%。

　　很多设计师在选这类轴承的时候会纠结轴向承载能力，实际上冲压外圈滚针轴承本身只能承受很小的轴向力，一般不超过额定径向载荷的10%，如果传动机构存在较大的轴向载荷，必须额外搭配推力垫圈或者推力轴承来承受轴向力，不能指望滚针轴承本身来承担轴向载荷，不然很容易出现滚针端面和外圈翻边的异常磨损，严重的甚至会把翻边顶裂导致轴承直接散架。之前有个做小型输送带的客户，为了省空间直接用这类滚针轴承承受输送带的跑偏轴向力，结果用了不到一个月轴承就全部失效，后来在轴承外侧加了一个0.8mm厚的推力垫圈垫在安装台肩和轴承端面之间，问题就直接解决了。

　　总的来说，HF2520这款滚针轴承是紧凑空间径向支承的非常成熟的解决方案，只要在设计阶段把控好安装配合的公差、轴颈的热处理要求、装配工艺的规范性，就能在极低的成本下实现非常可靠的传动支承效果，不管是做民用消费类机械还是小型工业设备的结构设计，都是非常值得纳入选型库的标准件。
