不锈钢六角连接式油加热器管路构件

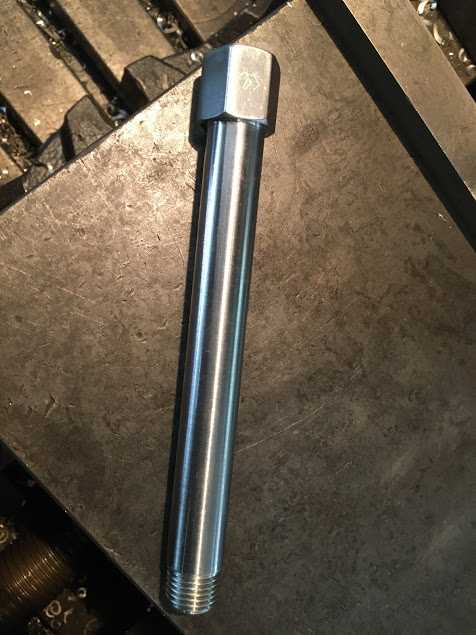

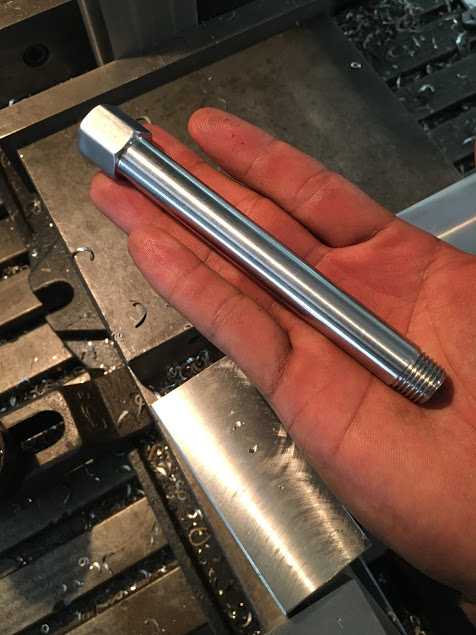

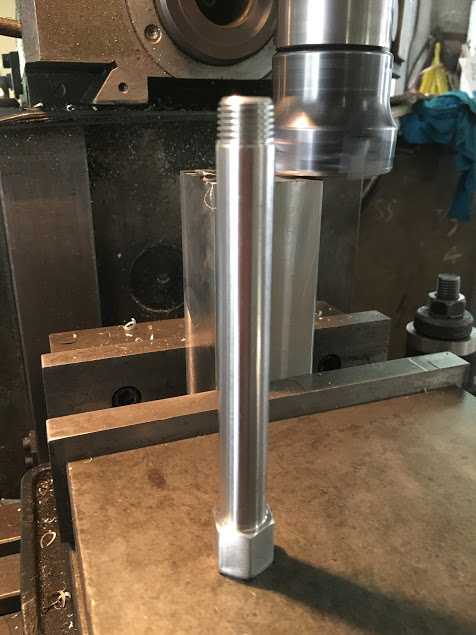

　　在工业流体加热、液压系统油温调控、润滑系统恒温供油这类场景里，这类带六角安装基座的油加热器管是直接接触导热油、承担换热与介质导流双重作用的核心构件，很多做液压站、工业油温机、小型燃油加热设备的结构工程师在做管路布局时，都会优先选用这类一体化结构的加热管件，避免多段拼接带来的密封泄漏风险。从实际安装场景来看，这类管件的六角头部是专门为扳手拧装设计的，安装时可以用标准开口扳手或套筒直接夹持施力，不需要额外设计工装卡位，能直接拧入设备的油路安装板或者集成阀块上，六角端面和安装面之间可以搭配紫铜密封垫或者O型圈实现端面静密封，端部的外螺纹段是和安装位的内螺纹孔配合的，螺纹精度一般选6g级，能保证拧入后同轴度偏差控制在0.1mm以内，不会出现偏心导致的加热芯偏磨或者介质紊流问题。

　　从功能设计逻辑上看，这个构件采用不锈钢材质是完全匹配油介质工况的，不管是矿物导热油还是合成型导热油，长期在100-300℃的工作温度下，不锈钢表面不会出现氧化剥蚀，也不会和油液里的添加剂发生反应析出杂质，能避免污染油路、堵塞后续的过滤器或者喷油嘴。管身的长直段是作为加热芯的容纳腔同时也是油液的流道，内壁的粗糙度要控制在Ra1.6以下，减少油液流动的沿程阻力，也能避免油液在管壁滞留结焦，端部的多层环槽结构是用来安装端部密封件的，多层槽的设计可以形成多道密封屏障，哪怕设备运行时存在管路振动、温度交变导致的密封件轻微形变，也不会出现油液沿着加热芯和管壁的间隙渗漏的问题。

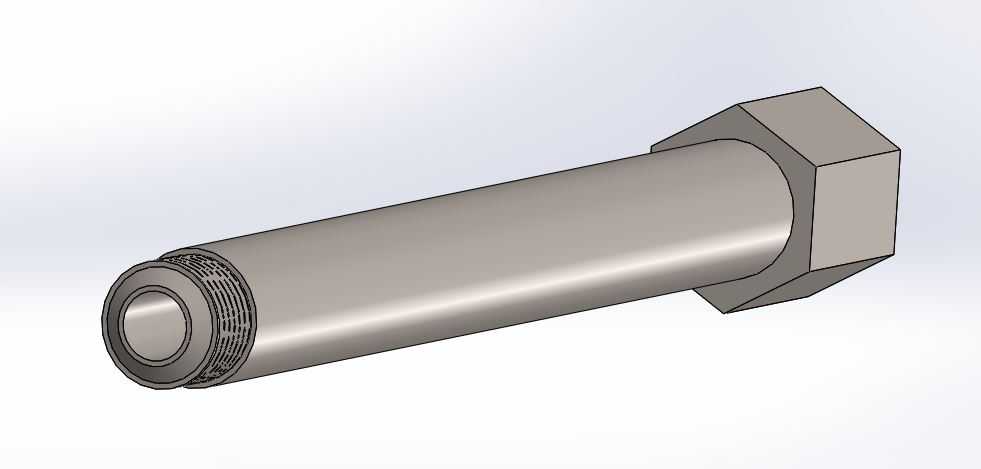

　　做三维建模的时候，这个构件的建模重点其实在几个配合尺寸的边界控制上：首先是六角头部的对边尺寸，必须严格对应标准扳手的开口尺寸，不能随意放大缩小，否则现场安装时会出现扳手卡不住、拧装打滑的问题；其次是螺纹段的有效旋合长度，要根据安装板的厚度来匹配，一般要保证旋合长度不小于螺纹公称直径的1.2倍，才能保证足够的连接强度，不会因为油压波动或者加热膨胀出现接头松脱；还有管身的外径和安装孔的配合间隙，要控制在0.2-0.5mm之间，间隙太小会导致安装时插装困难，间隙太大又会让密封件受挤偏载，长期运行容易出现密封失效。另外管身的直线度公差要控制在全长的0.05%以内，因为内部要插入棒状加热芯，如果管身弯曲度过大，加热芯插装时会刮蹭内壁，不仅装配困难，还可能导致加热芯的绝缘层破损，引发漏电或者加热不均的问题。

　　在实际设备运行过程中，这个构件不仅要承担导流和容纳加热元件的作用，还要承受油路的工作压力，一般这类加热器管的额定工作压力在1.6MPa左右，所以建模时管壁厚度的取值要经过强度校核，不锈钢材料的许用应力取137MPa的话，按照薄壁圆筒强度公式计算，管壁厚度要留够1.5倍以上的安全余量，避免长期高温运行下材料蠕变导致管壁鼓包或者破裂。和普通的管路接头不一样的是，这个构件因为紧邻加热元件，工作时本身会有较高的温度，所以六角头部和安装板接触的位置，有时候还需要加隔热垫片，避免热量直接传导到设备的阀块或者壳体上，导致其他密封件过早老化，建模时也要把隔热垫片的安装空间预留出来，不能让六角头部直接和安装面硬贴合没有调整余量。

　　很多刚入行的工程师在设计这类加热管件的时候，容易忽略端部环槽的尺寸匹配，环槽的深度和宽度如果和密封件的线径不匹配，要么密封件装进去太松容易掉出来，要么压装时被挤断，反而起不到密封作用，这个模型里的多层环槽是按照常用的O型圈尺寸做的适配，每道槽的槽口都做了0.2mm的倒角，避免装配时刮伤密封件的表面。另外管身的端部做了轻微的收口处理，能对插入的加热芯起到径向定位的作用，保证加热芯在管腔内部居中，和管壁之间的间隙均匀，这样加热时管壁的温度分布更均匀，不会出现局部过热导致油液结焦的问题。在做设备管路布局的时候，这类加热器管一般是垂直安装或者倾斜一定角度安装，尽量避免水平安装时管身上部积气，因为气塞会导致加热芯干烧，缩短加热元件的使用寿命，所以在建模时如果要做整机装配，也要考虑好安装角度的预留，不要把安装位设计成完全水平的方向。
