材料力学性能测试用三点弯曲试验夹具结构

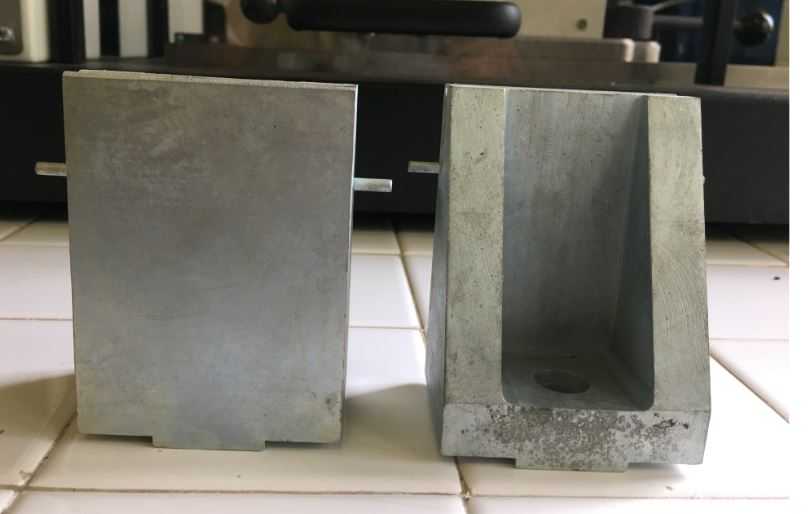

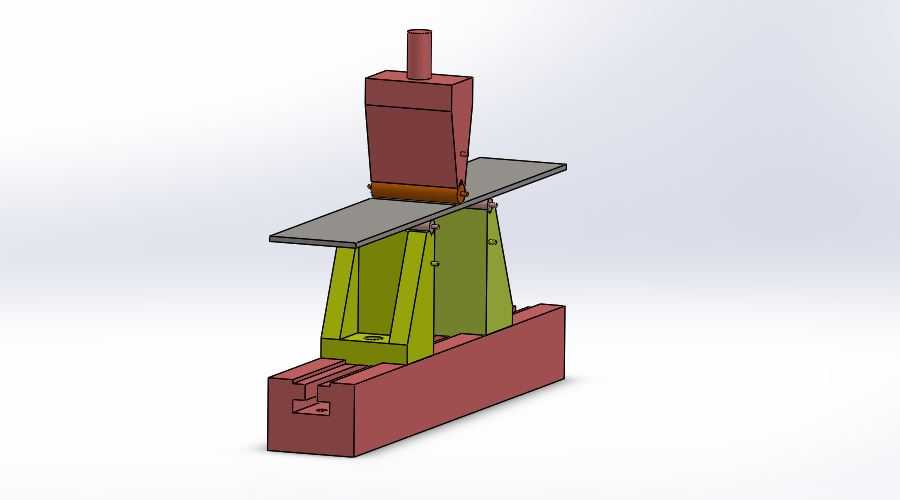

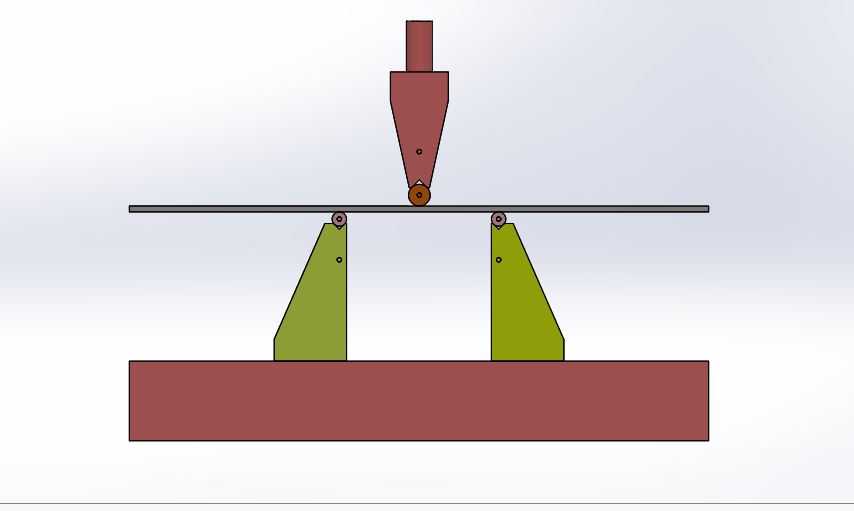

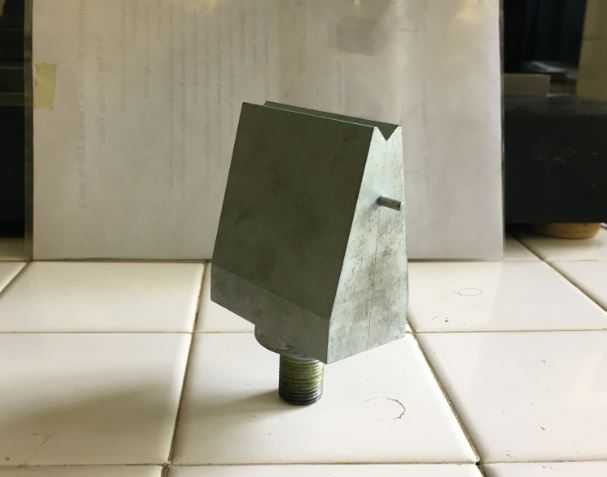

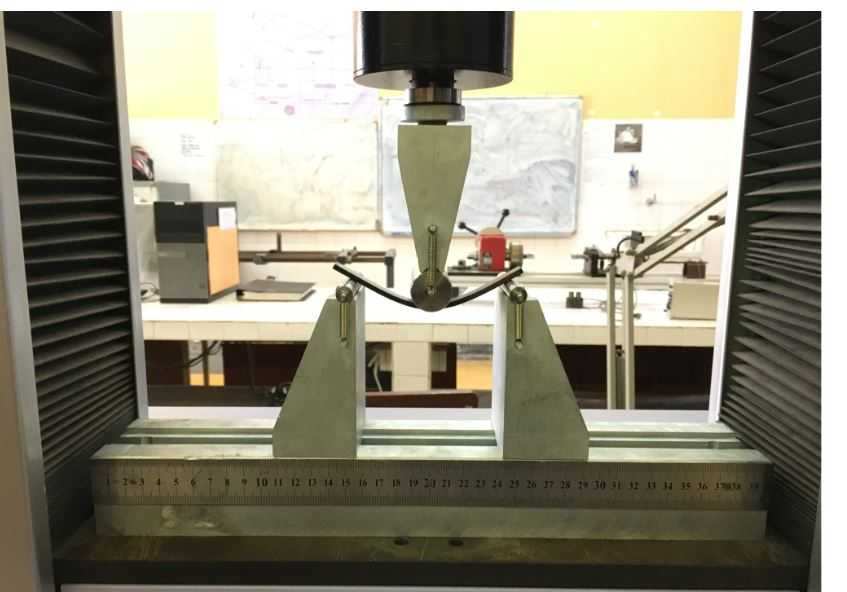

　　这套三点弯曲试验夹具，核心服务于材料力学性能检测环节的弯曲工况模拟，适配PLA、结构钢、纤维增强复合材料、无机玻璃等多种常见工程材料的抗弯性能测试，可完成试样弯曲强度、弯曲模量、断裂挠度等核心力学参数的测定，限定测试试样的厚度不超过3.2毫米，覆盖小尺寸薄型试样的常规测试需求。从结构布局来看，整套夹具分为上压头组件、下支撑座组件、底座安装段三个核心部分，上压头顶部设置标准圆柱连接柄，可直接适配多数万能材料试验机的上夹头安装接口，无需额外加工转接件，压头工作端采用窄边圆弧过渡设计，避免加载过程中对试样表面造成应力集中切割，保证加载力沿试样宽度方向均匀传递。下支撑部分采用双支座对称布局，两个支撑块通过梯形槽结构固定在下方的基座上，

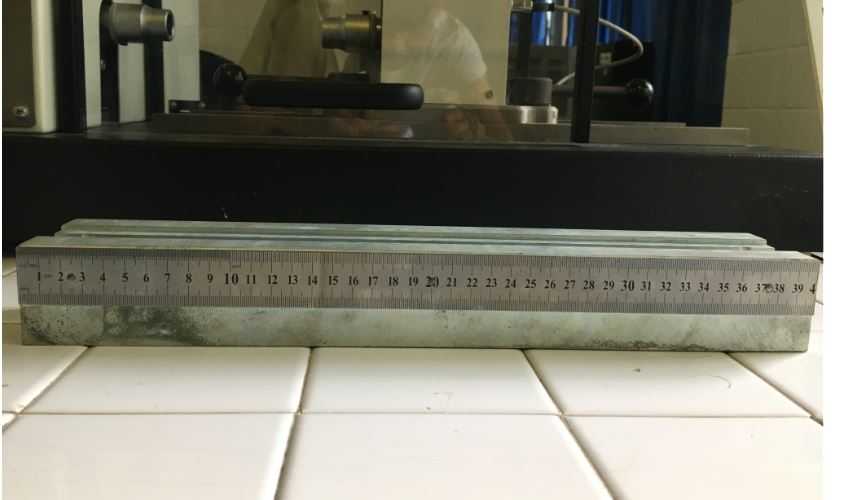

　　可根据试样的跨距要求灵活调整两个支撑点的间距，调整到位后通过侧面的紧定螺钉锁死位置，防止试验过程中支撑块移位导致测试数据偏差；支撑块的承载棱边同样做了圆弧倒角处理，和上压头的圆弧半径形成标准三点弯曲测试的接触副，符合材料力学测试的相关规范要求。基座部分采用整体式长条形结构，底部设置和试验机工作台匹配的T型槽安装结构，可通过T型螺栓快速固定在不同型号的万能试验机工作台上，安装时仅需保证上压头的加载中心线与两个下支撑块的对称中心线重合，即可完成整套夹具的调试，无需复杂的对中操作。在实际应用场景中，这类夹具常出现在高校材料实验室、企业质检部门、新材料研发机构的测试工位上，针对不同材质的试样，可通过更换不同圆弧半径的压头与支撑块，

　　匹配不同测试标准的要求，比如测试脆性较大的玻璃材料时，可选用更大圆弧半径的接触端，避免接触应力过大导致试样提前碎裂；测试塑性较好的金属薄板时，可选用标准圆弧半径的接触端，保证测试数据的可比性。设计过程中，整套夹具的受力部件均采用对称结构设计，上压头的加载力传递路径与基座的支撑力传递路径共线，避免试验过程中产生附加弯矩影响测试精度；支撑块的立板部分采用加强筋结构，在保证整体刚度的前提下尽可能降低自重，减少夹具自身重量对小载荷测试结果的影响，尤其是测试低强度PLA等高分子材料时，夹具自重带来的预载荷会直接影响初始阶段的测试曲线，因此结构减重设计是这类小载荷测试夹具的重点考量方向。安装边界方面，

　　整套夹具的总高度适配常规万能试验机的试验空间，上压头的连接柄直径为通用标准尺寸，基座的安装槽间距覆盖多数中小型试验机的工作台T型槽间距，无需对现有试验机进行改造即可直接装夹使用；两个支撑块的可调跨距范围覆盖薄型试样的常规测试跨距要求，从最小跨距到最大跨距的调整过程无需拆卸基座，仅需松开紧定螺钉滑动支撑块即可完成，调整效率较高。在功能特性上，这套夹具除了完成常规的静态三点弯曲测试外，还可配合试验机的加载程序完成循环弯曲疲劳测试，此时需要将支撑块的紧定螺钉额外加装防松垫片，避免循环载荷下螺钉松动导致跨距变化；针对复合材料的层间剪切测试需求，也可通过调整跨距与压头尺寸，适配短梁剪切测试的工况，实现一套夹具覆盖多种小尺寸薄试样的力学测试需求，减少实验室的夹具采购种类与存放空间。结构细节上，所有与试样接触的棱边都经过精磨处理，表面粗糙度达到测试要求，避免接触表面的划痕导致试样应力集中；所有活动连接部位都预留了足够的间隙，不会因为加工误差导致部件卡滞，同时间隙控制在合理范围内，不会因为间隙过大导致加载过程中产生冲击载荷，影响测试曲线的平滑度。
