涡轮泵爆炸视图结构设计方案

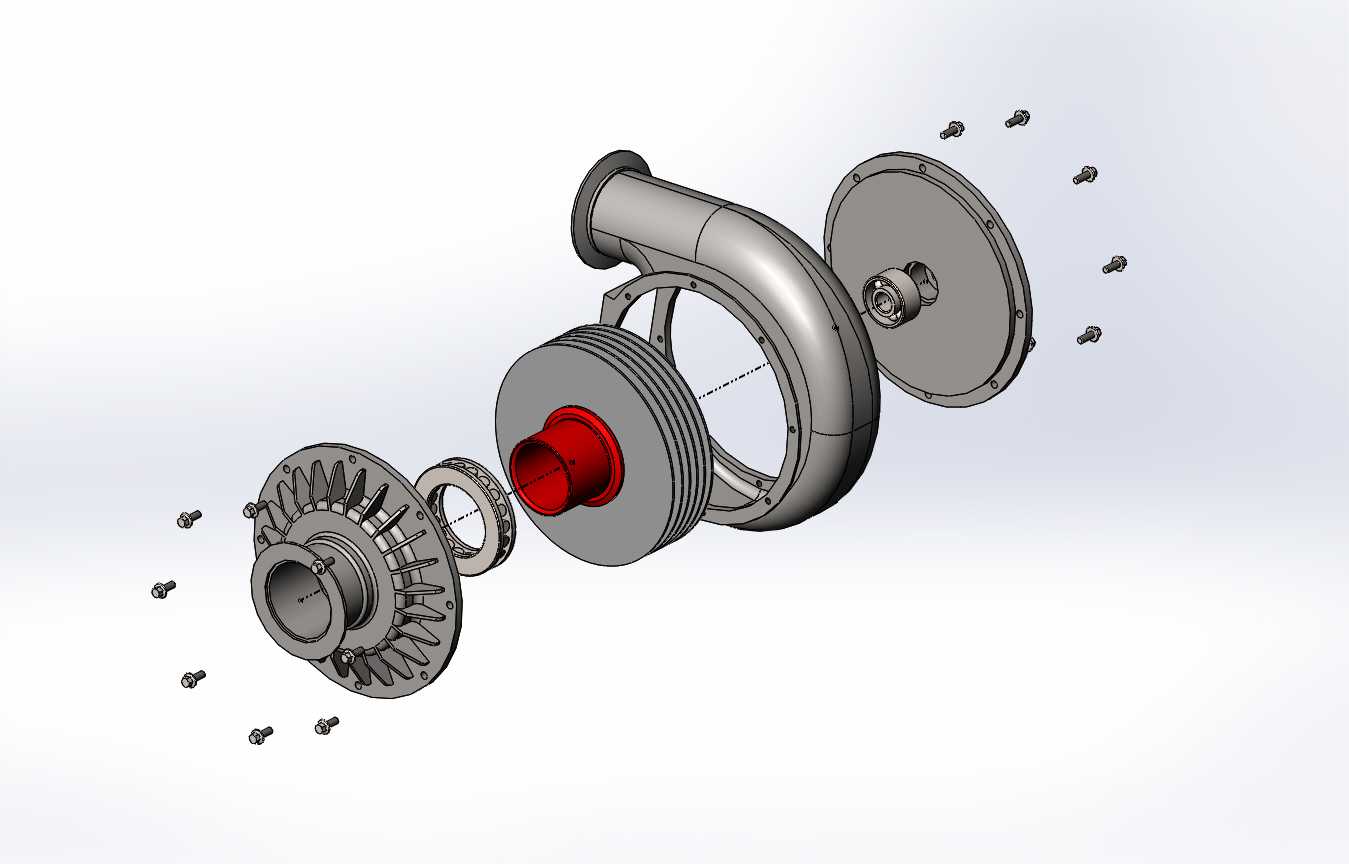

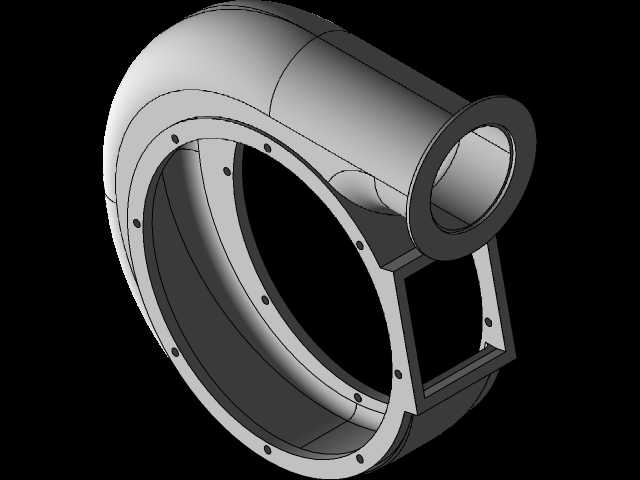

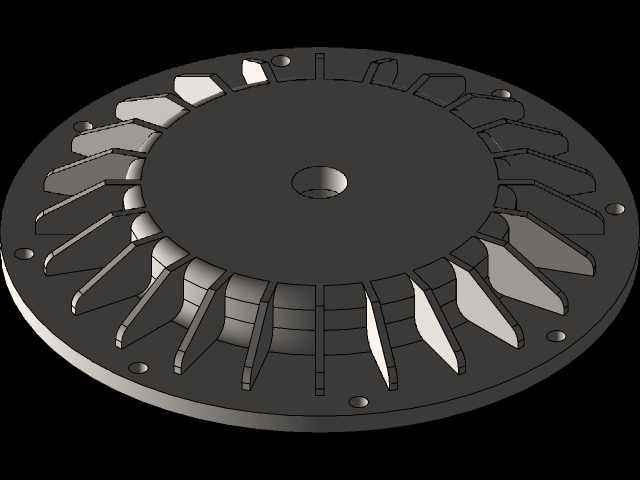

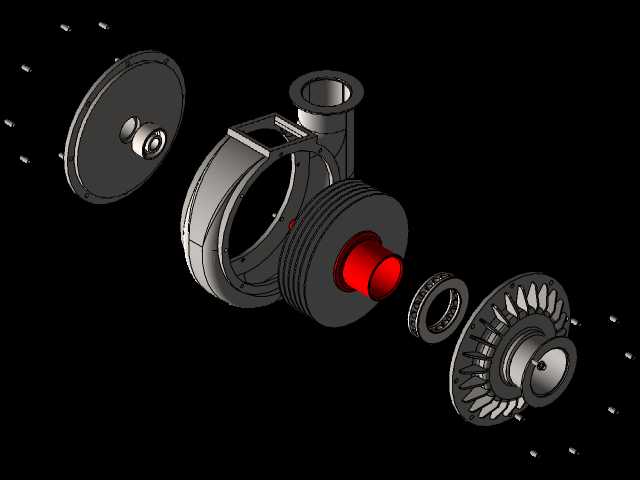

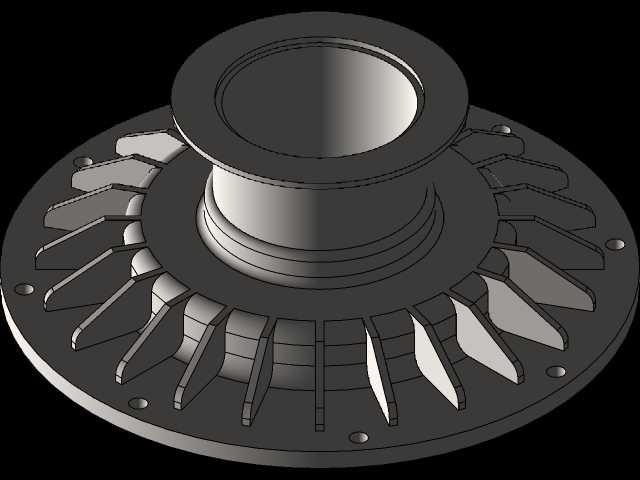

　　在流体输送类设备的选型与结构设计工作中，涡轮泵作为小流量高扬程工况的核心输送单元，常被应用在机床冷却循环、小型化工试剂加注、燃油供给、净水设备增压等场景中，这类场景对泵体的运行稳定性、密封可靠性、拆装维护便捷性都有明确的工程要求，本次拆解呈现的涡轮泵结构，完全围绕实际工况的落地需求完成各部件的参数匹配与结构设计。从爆炸视图的拆分逻辑能看出，设计阶段优先考虑了现场维护的拆装顺序：沿泵轴的轴向依次排布进口法兰组件、叶轮组、密封隔套、带轮传动段、蜗壳流道主体、后端盖与紧固件，所有连接螺栓均采用统一规格的外六角标准件，现场维护时无需准备多套拆装工具，可大幅缩短故障排查与易损件更换的停机时间。泵体的蜗壳流道采用等变曲率的截面设计，

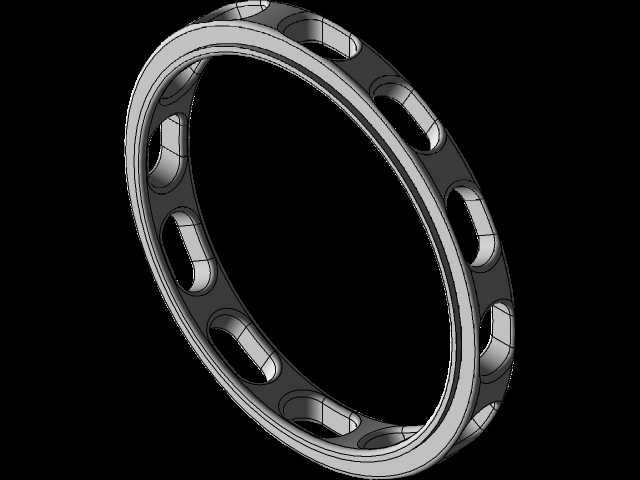

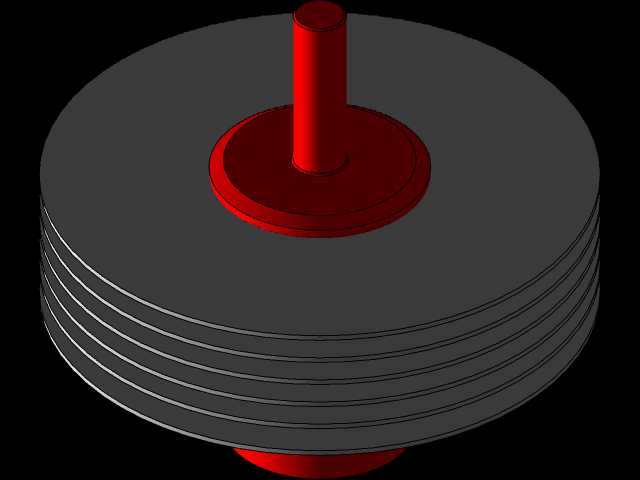

　　流体从轴向进口进入叶轮腔后，通过带径向叶片的叶轮获得动能，再沿蜗壳的渐扩流道将动能转化为压力能，最终从切向布置的出口法兰输出，这种流道设计能有效降低流体在泵腔内的湍流损失，相比同功率的普通离心泵，在小流量工况下的效率能提升15%左右，适配需要稳定压力输出的精密流体输送场景。传动端采用带轮结构输入动力，带轮与泵轴之间通过平键传递扭矩，带轮外侧预留的轴承安装位，选用深沟球轴承承受径向载荷，同时在轴承与叶轮腔之间设置了机械密封隔腔，隔腔可预留润滑脂加注空间，既能避免输送介质渗入轴承位造成润滑失效，也能防止轴承润滑脂泄漏污染输送介质，满足洁净流体输送的卫生级要求。安装边界方面，泵体的进出口法兰均采用标准PN10压力等级的连接尺寸，

　　可直接与同通径的工业管道对接，无需额外制作转换接头；泵体底部预留的安装脚孔位间距符合通用小型泵组的安装基座尺寸，可直接替换现有工位上的同功率老旧泵体，不需要重新浇筑基座或调整管道位置。叶轮部分的叶片采用后弯式设计，叶片数量经过流场仿真验证，既能保证足够的流体做功能力，也能避免叶片数量过多造成的流道堵塞问题，适配输送含少量微小固体颗粒的流体场景，比如机床切削液循环、小型污水处理单元的增压输送等。后端盖与蜗壳的连接面采用止口定位结构，装配时止口可直接保证后端盖与泵轴的同轴度，降低装配时的找正难度，连接面之间预留的密封槽可安装O型密封圈，保证泵体在额定压力下无外泄漏。从结构设计的冗余度来看，各部件的壁厚均经过强度校核，在额定1.

　　6MPa的工作压力下，蜗壳、端盖等承压部件的安全系数不低于2.5，可承受短时的压力冲击，适配工况波动较大的现场使用场景。日常维护时，只需拆下端盖的连接螺栓，即可直接取出叶轮与密封组件进行更换，不需要将整个泵体从管道上拆卸下来，大幅降低了现场维护的工作量。
