偏心凸轮轴机械传动结构三维设计

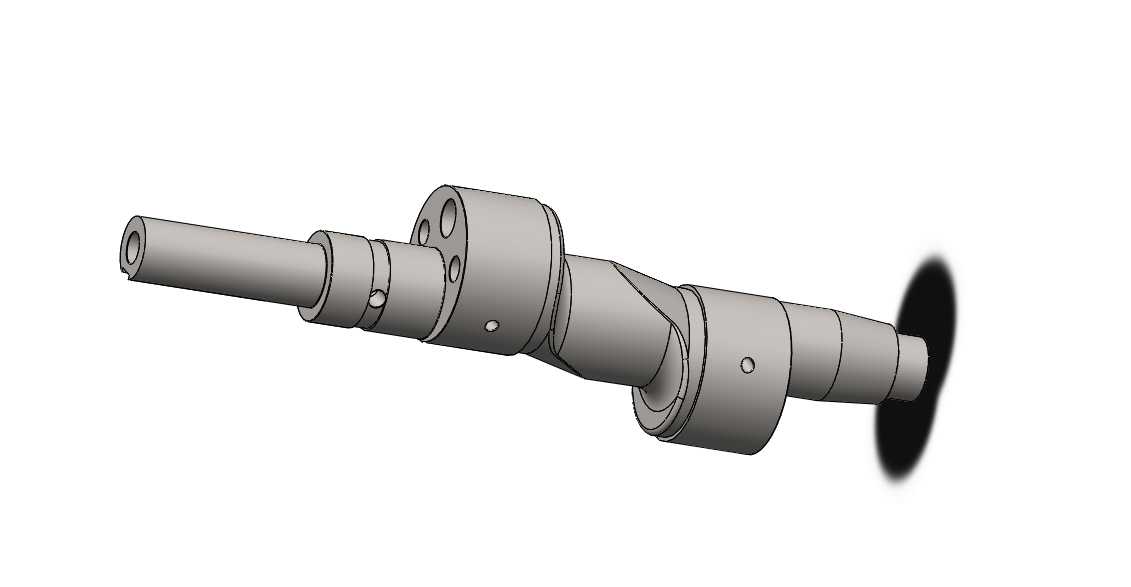

　　在自动化装配线、精密检测工位以及小型专用机床的进给机构里，偏心凸轮轴是把旋转运动转化为规律往复直线或摆动动作的核心执行件，不同于普通同心轴仅传递扭矩的功能，这类轴件依靠自身偏心段的轮廓曲面，驱动从动件完成预设行程的规律动作，在传感器检测工位的工件推送、定位机构里，它能稳定输出固定行程的往复动作，避免气动元件的行程波动问题，保障检测点位的重复定位精度。从结构设计逻辑来看，这款偏心凸轮轴采用多段阶梯式轴身布局，最左侧的细长轴段是动力输入端，设计为标准光轴结构，可通过联轴器与驱动电机输出端直连，也能加装同步带轮实现远距离动力传输，轴径公差按照h6级精度控制，适配常规深沟球轴承的内圈安装要求，

　　轴承位的轴肩高度严格控制在轴承内圈厚度的三分之一，方便后续轴承拆卸维护，不会出现轴肩过高顶死轴承内圈导致拆卸困难的问题。中间段的偏心凸轮部分是整个零件的功能核心，偏心距根据常用工位的推送行程设定，凸轮轮廓采用等加速等减速运动曲线加工，相比纯圆弧偏心轮廓，能大幅降低从动件启动和停止瞬间的刚性冲击，在每分钟60-120次的往复动作工况下，能有效减少从动件滚轮的磨损，延长整套机构的维护周期。凸轮段上预留的多个径向小孔是润滑脂注油孔，装配时可通过这些孔向凸轮与从动件的接触面注入润滑脂，在无集中润滑系统的小型设备上，能保证摩擦面长期处于油膜覆盖状态，避免干磨导致的轮廓拉伤。右侧的阶梯轴段为从动侧支撑端，最外端的锥面结构可用于安装角度检测码盘，

　　方便设备控制系统实时采集轴的转动角度，实现凸轮动作与整机节拍的精准同步，锥面的锥度采用标准1:10莫氏短锥设计，码盘安装后无需额外定位销就能保证同轴度，拆装调试十分便捷。从安装边界来看，整根轴的支撑跨距经过优化，两个轴承安装位的间距控制在凸轮段长度的2.2倍，既保证轴转动时的刚性，减少偏心转动带来的挠性变形，又不会因为跨距过大导致轴的临界转速降低，适配常用的200-500rpm工作转速区间。轴上所有退刀槽、越程槽的尺寸都按照机械设计手册标准取值，轴端的倒角统一为C2，既方便装配时引导轴承、联轴器等零件顺利装入，也能去除加工毛刺避免装配时割伤操作人员。在实际选型适配时，需要注意偏心段的旋转半径与设备内部安装空间的匹配，

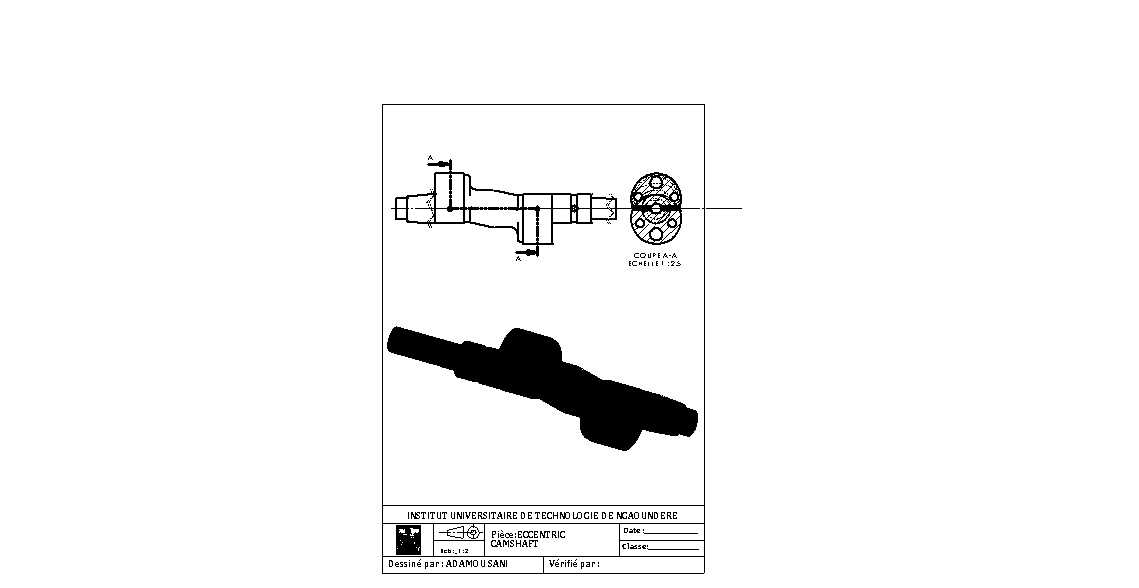

　　避免轴转动时偏心轮廓与周边的机架、走线槽发生运动干涉，尤其是在紧凑的检测传感器安装工位，要预留至少3mm的安全间隙，防止长期运行后轴件产生微变形导致剐蹭。这类偏心凸轮轴相比采用气缸驱动的往复机构，不需要配套气源处理元件、电磁阀等气动配件，整体结构更紧凑，动作同步性更好，在多工位转盘设备、小行程精密送料机构里应用十分广泛，建模时所有轴段的同轴度、偏心段的位置度都按照形位公差要求做了约束，导出的工程图可直接用于机加工生产，材料选型推荐采用40Cr调质处理，表面硬度达到HB240-280，凸轮轮廓面可做高频淬火处理，硬度达到HRC45-50，能承受长期的接触摩擦载荷，满足一般工业设备3年以上的无大修使用需求。
