抽拉式机架承载托盘结构设计

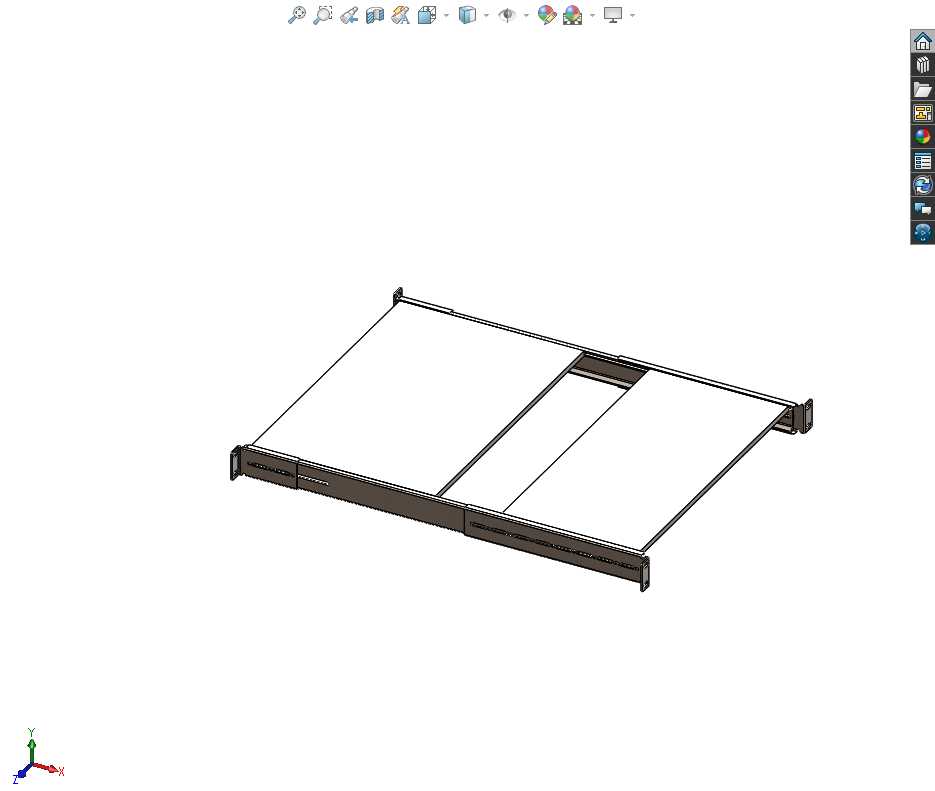

　　做了快十年结构设计，这类抽拉式承载托盘我经手过不下二十套，大多用在通讯机柜、工业检测设备、服务器机架这类需要频繁维护内置模块的场景里，很多新手一开始做这类结构容易踩两个坑：要么抽拉顺畅度不够，维护的时候卡滞甚至拉脱，要么承载冗余留得不够，装了模块之后托盘变形下垂，时间长了导轨磨损快。这套结构的设计逻辑其实很务实，首先看整体的承载框架，采用的是分体式钣金折弯拼焊结构，两侧的承载边做了双层折弯加强，不是那种单折边的薄料结构，毕竟托盘抽出来的时候，受力是悬臂状态，单折边的话料厚哪怕到2mm，抽出来三分之一就会有明显下挠，双层折弯之后相当于给侧边加了加强筋，同等料厚下抗弯刚度能提升60%以上。

　　从安装边界来说，这套托盘是适配标准19英寸机架的安装尺寸，两侧的安装挂耳做了腰型孔设计，不是硬连接的圆孔，现场安装的时候可以微调前后位置，抵消机架立柱的安装孔位误差，毕竟很多现场焊接的机架，孔位偏差个1-2mm太正常了，要是做死圆孔，现场装不上还要返工扩孔，腰型孔留了3mm的调节余量，足够覆盖常规的安装误差。托盘的面板分了三个区域，不是整块平板铺上去的，中间留了分隔槽，一方面是给内置模块的走线留空间，另一方面不同的功能模块可以分区放置，维护的时候不用整个托盘上的部件都拆下来，哪个模块有问题抽出来对应的区域就能操作。

　　抽拉结构用的是三节式静音导轨，安装位在托盘侧边的下沿，不是装在侧面中间，这个位置选得很讲究，装在下沿的话，托盘承载的时候重力直接压在导轨的滚动体上，侧向受力小，导轨的使用寿命更长，要是装在侧面中间，承载时导轨会承受额外的倾覆力矩，时间长了导轨的滚珠容易磨损，抽拉就会卡滞。导轨的前后都做了限位结构，拉到最大维护位置的时候有卡位，不会一不小心把整个托盘拉出来掉地上，推回去的时候也有回弹定位，保证托盘到位之后和机架前面板齐平，不会凸出来或者凹进去影响外观。

　　再看细节设计，托盘的前端做了隐藏式拉手位，不是外凸的拉手，装在机架上的时候整个前面是平的，不会勾到过往的线缆或者操作人员的衣物，毕竟很多工业现场的走线是沿着机架侧面走的，外凸的拉手很容易勾线，甚至把线缆扯断。托盘的底部没有封死，留了足够的散热间隙，内置的电子模块或者传感器组件工作的时候产生的热量可以自然对流散出去，要是做全封闭的底板，热量积在托盘里，夏天高温环境下很容易导致模块过热宕机。侧边的走线槽做了翻边处理，没有锋利的毛边，穿线的时候不会刮破线缆的绝缘层，很多新手做钣金结构容易忽略翻边，现场装配的时候工人被划手是常事，甚至刮破线皮造成短路隐患。

　　从实际使用场景来说，这类托盘最常见的就是装在工业传感器检测机柜里，放置信号处理模块、电源模块这些需要频繁调试的部件，平时设备运行的时候托盘推到位，和机架锁合，调试维护的时候不用拆整个机柜的面板，拉开托盘就能操作接线、拨码、换模块，比那种固定安装的层板维护效率高太多。设计的时候我一般会给这类托盘留1.5倍的额定承载余量，比如额定放10kg的模块，结构强度按15kg来算，毕竟现场有时候会临时放工具、备件，要是刚好卡着额定承载做，临时放个工具就变形了。另外托盘的表面处理做的是静电喷塑，不是喷漆，耐磨性能好，抽拉的时候不会因为摩擦掉漆，而且绝缘性能好，就算模块有轻微漏电也不会通过托盘传导到机架上，安全性更高。

　　很多人觉得这类钣金托盘结构简单，随便画画就能做，真到现场用的时候问题一堆：要么抽拉卡滞，要么装上去晃，要么用两个月就下垂变形。其实这类结构的核心就是受力点的位置、加强结构的设计、安装公差的预留，这几个点考虑到了，做出来的东西用个五六年都不会出问题。这套结构的分隔设计还有个好处，不同电压等级的模块可以分开放置，中间的分隔筋相当于物理隔离，减少强电对弱电信号的干扰，对于传感器类的信号处理设备来说，这个细节很重要，很多时候信号干扰不是屏蔽没做好，是强弱电模块离太近又没有物理隔离导致的。
