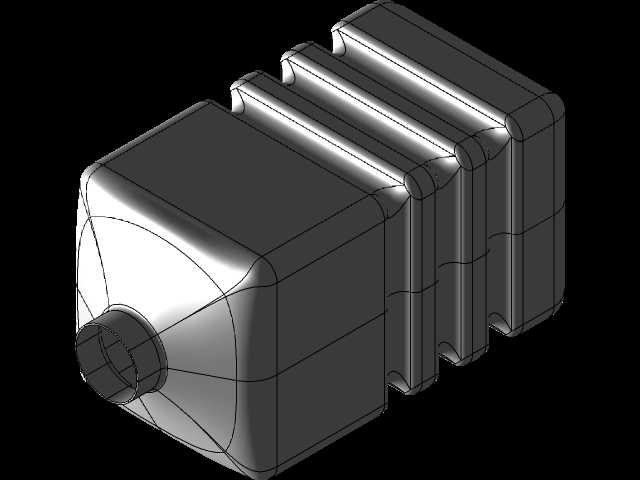

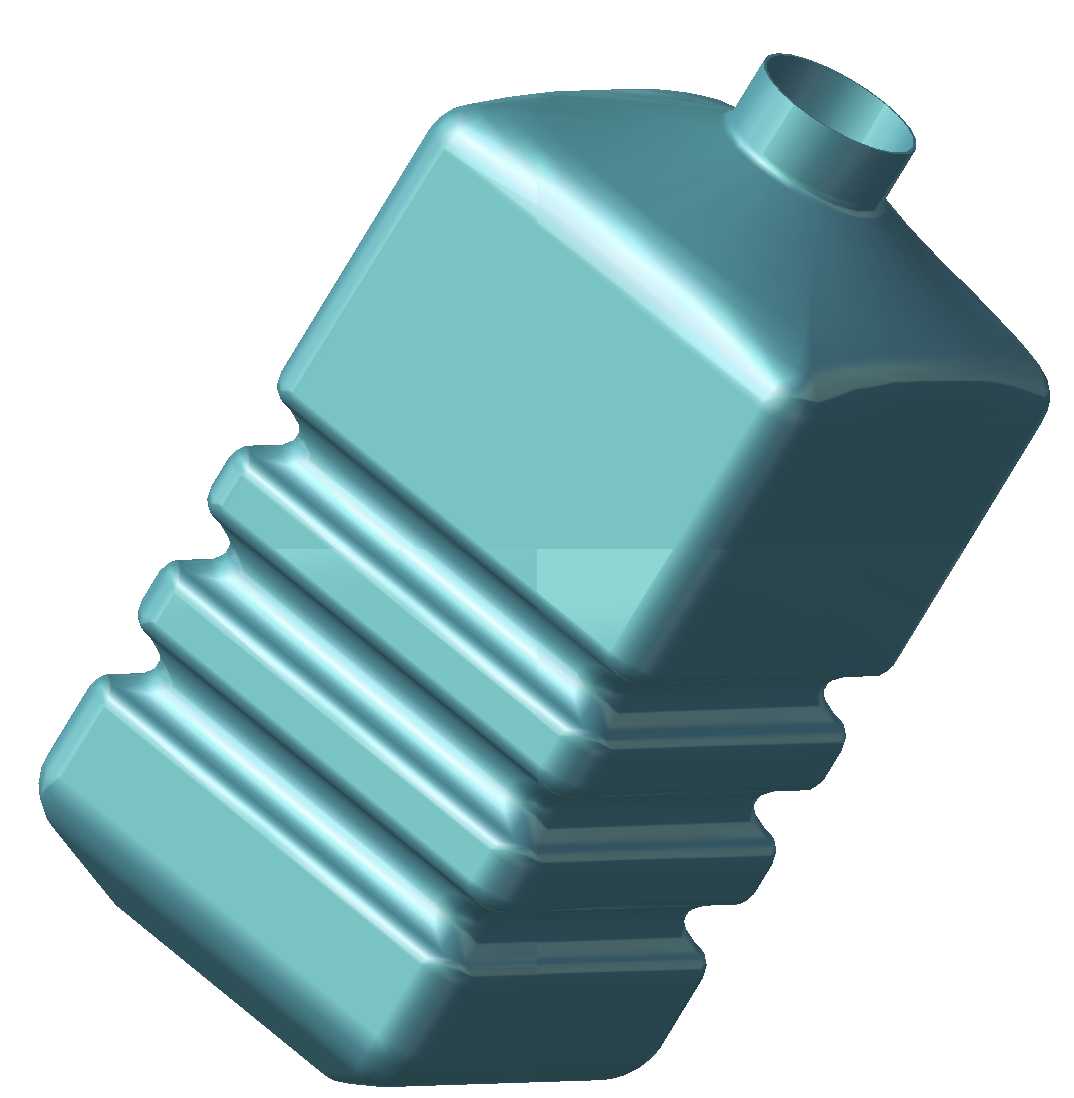

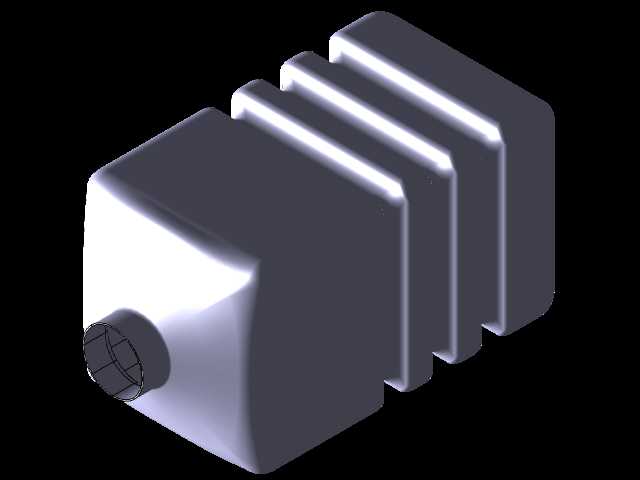

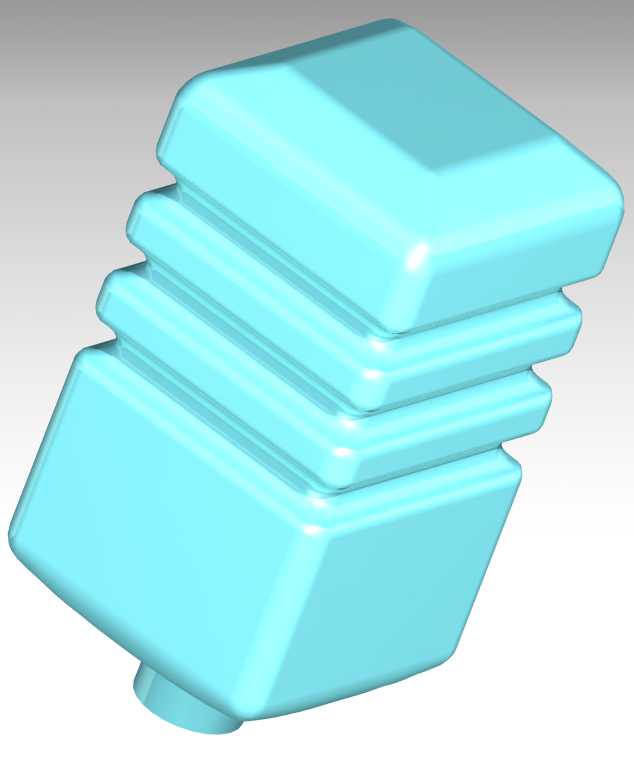

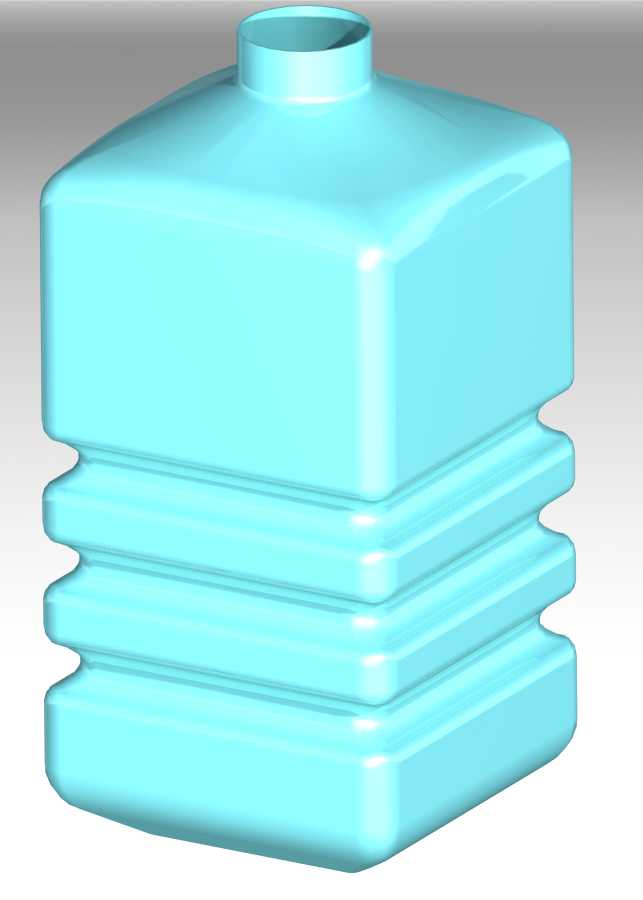

方形带加强筋储液容器三维结构设计

　　该储液容器的结构设计核心围绕空间利用率与结构刚性的平衡展开，区别于传统圆柱储液容器，方形主体结构可在设备集成、仓储堆叠场景下减少无效间隙，同等占地面积下的容积利用率可提升18%左右，适配小型设备内置储液单元、户外便携储水、民用散装流体盛装等多场景使用需求。顶部采用缩径式瓶口设计，瓶口端面做平面度公差控制，可适配标准螺纹密封盖、快插接头两种连接形式，既满足日常倾倒使用的密封需求，也可通过快插接头接入小型流体管路，作为设备配套的储液单元使用，无需额外做接口改装。

　　容器侧壁下半段设计有三道环形外凸加强筋，筋条采用圆弧过渡结构，避免注塑成型过程中出现应力集中导致的开裂问题，同时三道加强筋将容器侧壁分为四个受力区段，当容器内部盛装满容量流体时，侧壁受液体静压力产生的形变可被加强筋分散，相较于无筋结构的同壁厚方形容器，侧壁最大形变量可降低42%，无需额外增加壁厚即可满足刚性要求，有效控制单件产品的原料成本。容器底部做圆角过渡处理，底部边缘设置0.8mm高的支撑凸边，放置时容器底面与支撑面之间留有微小间隙，既可以避免底面直接与支撑面摩擦产生刮痕，也能在底面存在轻微成型翘曲时保证放置平稳，不会出现晃动倾斜的问题。

　　从安装边界来看，容器主体截面为正方形，四个边角均做R15圆角处理，避免尖锐边角在搬运、安装过程中造成磕碰损伤，同时圆角结构也更利于注塑成型时的原料流动，减少填充不足、熔接痕等成型缺陷。瓶口中心与容器主体中心同轴度控制在0.5mm以内，接入管路时不会出现偏心受力导致的密封失效问题。容器整体高度与截面边长的比例控制在1.2:1，重心偏低，满容量状态下放置稳定性更好，不易发生倾倒。

　　在实际应用场景中，该结构既可以作为民用盛装容器使用，也可作为小型农业设备、清洁设备、实验装置的配套储液单元，加强筋结构除提升刚性外，还可作为堆叠定位的卡位结构，多个容器堆叠运输时，上层容器的底部支撑凸边可卡入下层容器最上方一道加强筋形成的限位槽内，堆叠过程中不易出现滑移掉落，提升仓储运输的空间利用率与安全性。容器内壁做光滑处理，无明显凸起或死角，便于内部清洗，避免流体残留滋生杂质，适配盛装水、低粘度油料、水溶性试剂等多种流体介质。壁厚设计采用渐变式处理，瓶口位置壁厚略大于主体侧壁，保证螺纹连接位置的结构强度，主体侧壁壁厚均匀，符合注塑成型的工艺要求，减少成型周期内的缩痕、翘曲变形问题，提升量产时的成品率。
