双层带置物架学生实训工作台结构设计

　　日常在做教学场景配套工装建模的时候，这类双层结构的实训桌是职业院校实训车间、中小学通用技术教室最常用的工位载体，很多刚入行的结构设计师容易把它和普通民用书桌混淆，实际上这类工作台的受力逻辑、安装边界都有明确的工程要求。先从实际应用场景说，这类桌台主要承载钳工基础实训、电子电路组装、小型工件测绘、绘图作业等任务，上层桌面是核心操作区，下层置物架用来放置待加工工件、实训工具、未完成的作业组件，避免操作面杂乱堆积影响作业精度。

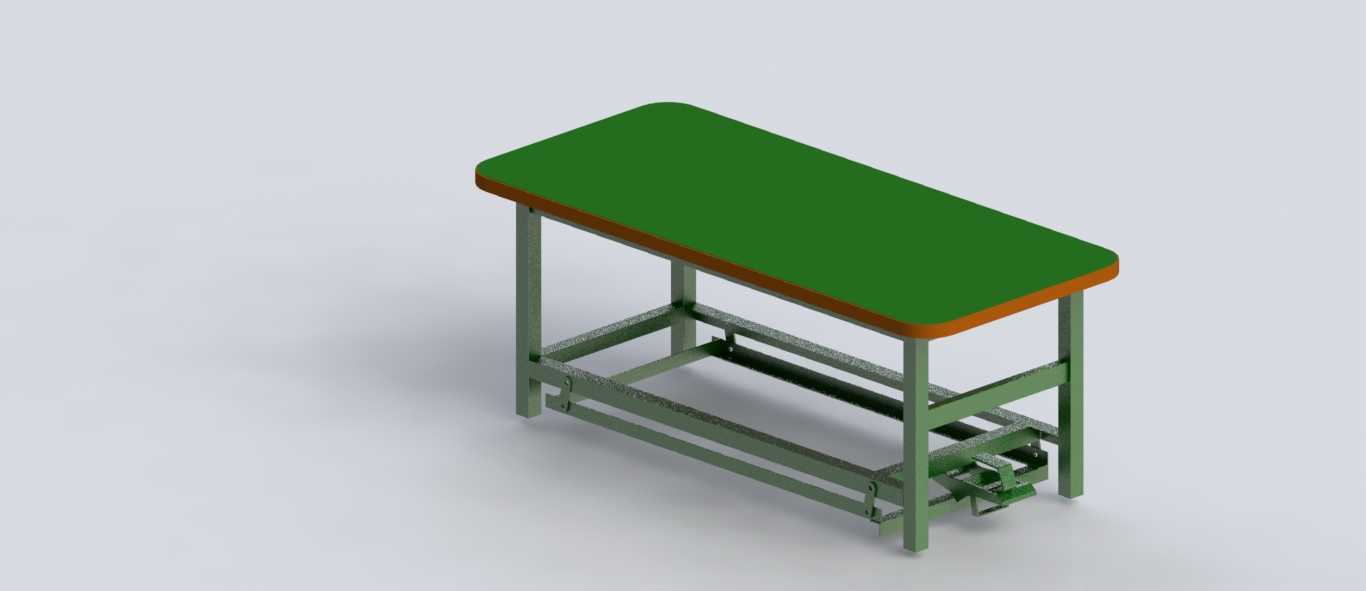

　　设计思路上首先要规避民用家具的受力缺陷，普通书桌的桌腿多采用单点垂直受力，而实训场景下操作人员会有倚靠、按压桌面边缘、甚至用小型手锤在桌面做轻量敲击作业的情况，所以框架采用方管焊接的一体式钢架结构，四条桌腿之间除了上层桌面的支撑横梁，在下层置物架的位置也设置了一圈围合横梁，同时在桌腿靠近地面的位置加装了横向联动的加强筋，避免单侧受力时桌架出现侧向形变。桌面的设计做了分层处理，表层是耐磨防滑的绿色防静电覆面，边缘做了实木包边倒圆角处理，一方面避免硬质金属边角磕碰操作人员，另一方面包边结构可以把覆面牢牢压合在基层板材上，长期摩擦也不会出现起翘脱层的问题，绿色覆面的选择也有实际考量，长时间伏案作业时绿色对视觉疲劳的缓解效果优于深色或纯白台面，同时细小的金属切屑、零件掉落在台面上也更容易被识别捡拾。

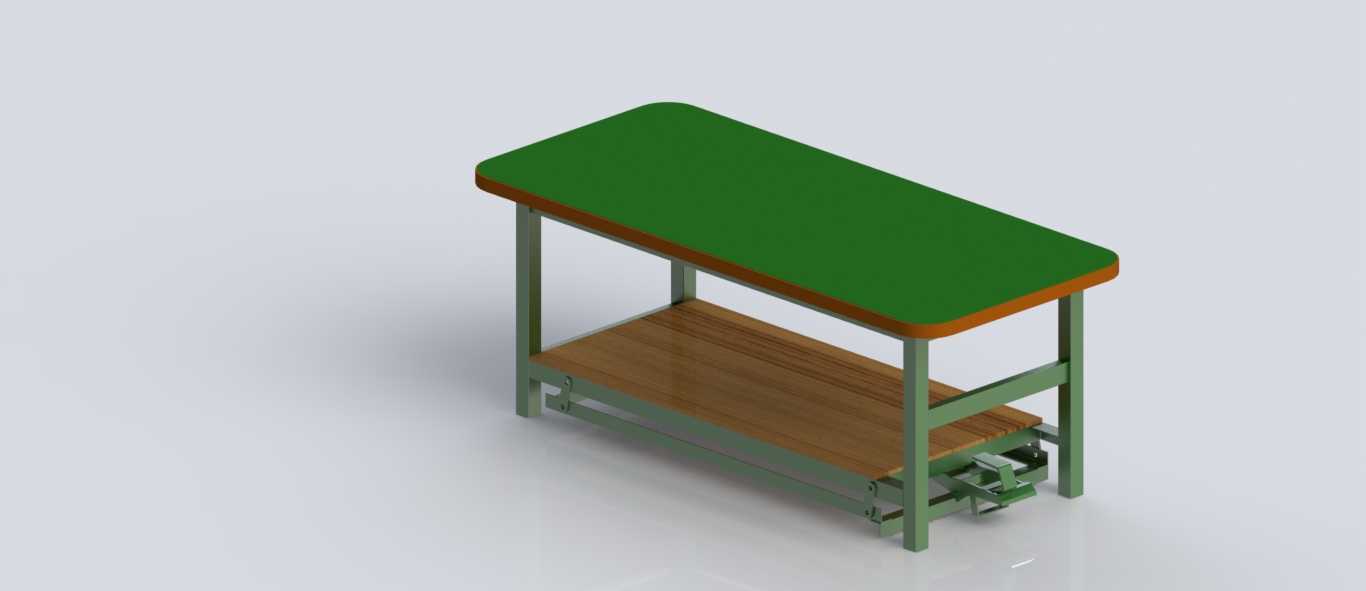

　　下层置物架采用实木多层板铺设，和钢架之间用螺栓硬连接，没有做滑动轨道设计，这也是从实训场景的实用性出发，滑动抽拉结构的承重上限低，实训过程中放置重型工具、毛坯件很容易出现滑轨变形卡滞，固定式的层板虽然拿取深处物品需要探身，但承重能力可以达到上层桌面的60%，完全满足工具、工件的存放需求，层板的安装高度距离地面预留了足够的腿部伸展空间，操作人员坐在标准高度的实训凳上，大腿不会和层板下沿产生磕碰，同时层板和上层桌面之间的净空高度，刚好可以竖直放置常用的锉刀、钢直尺、绘图板等长型工具，不会出现高度不足无法收纳的问题。

　　外形尺寸上，这类工作台的单工位宽度控制在1200mm，深度600mm，整体高度780mm，这个尺寸是经过多轮实训场景验证的，适配身高155cm到185cm的操作人员坐姿作业需求，桌面深度600mm的设置，保证操作人员手臂自然前伸时可以覆盖整个操作面，不需要频繁起身挪动工件，同时桌体的整体占地面积小，标准实训教室按照800mm的工位间距排布，可以最大化利用场地空间，不会出现通道过窄影响人员通行、物料转运的问题。安装边界方面，钢架底部预留了可调脚杯的安装位，地面不平整时可以通过旋转脚杯调整桌体水平度，避免桌面倾斜导致工件滚落、绘图时纸面滑动的问题，桌体的所有焊接位置都做了打磨除锈处理，表面喷塑防锈，适合实训车间多粉尘、偶尔有切削液溅落的使用环境，不需要频繁做防腐维护。

　　很多设计师在建模这类桌台的时候容易忽略桌架和板材连接的细节，直接把板材和钢架做重合约束，实际生产中钢架的焊接会存在一定的形位公差，所以在连接孔位的设计上预留了2mm的调节间隙，安装时可以微调板材位置，保证包边和钢架的缝隙均匀，不会出现一侧缝隙过大、一侧挤压变形的问题。另外桌腿的型材选型也有讲究，采用30*30mm的壁厚1.5mm的方管，既不会因为型材过薄导致承重不足，也不会因为型材过厚增加不必要的材料成本，整体桌架的承重上限可以达到150kg每平米，完全满足常规实训作业的载荷需求，即使在台面上放置小型台钳做轻量夹持作业，也不会出现桌架晃动、变形的问题。
