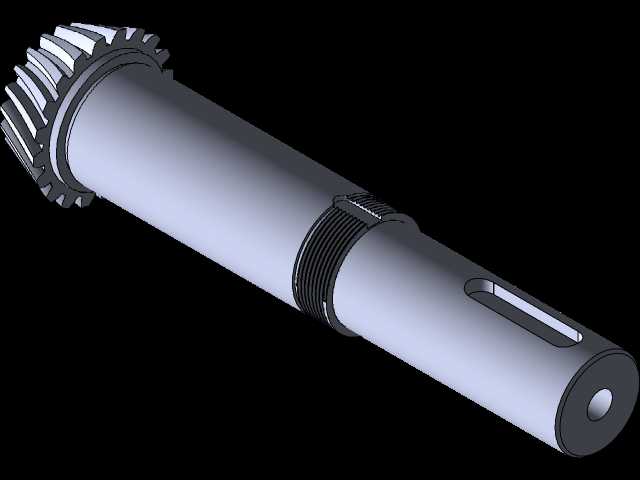

带锥齿轮非圆锥螺旋面传动轴结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:570817
  • 带锥齿轮非圆锥螺旋面传动轴结构

  在中小功率传动的动力传输场景中,这类集成锥齿轮与非圆锥螺旋面的轴件常出现在进给机构、小型换向传动箱内,承担着相交轴动力换向、扭矩传递以及精准轴向定位的多重作用。不同于常规光轴或直齿轴的设计,该轴件将锥齿轮直接集成在轴端,省去了齿轮与轴的装配环节,从根源上避免了键连接带来的回程间隙,在需要正反转频繁切换的传动场景中,能有效降低传动冲击,提升换向精度。

  从结构设计逻辑来看,轴端的锥齿轮采用斜齿构型,相比直齿锥齿轮,啮合重合度更高,传动过程中齿面受力更均匀,运行噪音更低,适合转速在1500rpm以内的中低速传动工况。紧邻锥齿轮的轴段设置有环形卡槽,用于安装孔用挡圈,实现锥齿轮侧的轴向限位,防止轴件在传动过程中出现轴向窜动,保证齿轮啮合的侧隙稳定。轴身中段的非圆锥螺旋面并非用于啮合传动,而是作为导向定位结构使用,在配套的滑套类部件做轴向移动时,该螺旋面可以带动滑套产生同步周向微调,在进给机构中可实现行程末端的微动补偿,抵消加工装配带来的累计误差。

  轴身靠近输出端的位置加工有标准平键键槽,用于安装传动件,比如同步带轮、联轴器等,键槽的长度覆盖了常用传动件的轮毂宽度范围,可适配不同宽度的连接部件,键槽的倒角处理符合轴类零件加工规范,避免装配时键的棱边刮伤键槽侧壁。轴的最末端加工有中心定位孔,既可以作为轴件磨削加工时的工艺基准,保证各轴段的同轴度要求,也可以在安装时配合尾顶装置实现快速对中,降低装配难度。

  从安装边界来看,该轴件的支撑段采用阶梯轴设计,两个轴承安装位的直径差符合轴承内圈的装配拆卸要求,安装时可从轴的一端依次压入轴承、隔套、密封件,无需从两端分别装配,简化了装配工序。轴的总长与各轴段的直径配比经过刚度校核,在额定扭矩负载下,轴的最大挠度控制在允许范围内,不会出现因轴变形导致的齿轮偏载、密封件磨损过快等问题。非圆锥螺旋面的导程经过匹配计算,在配套滑套移动全行程内,周向转动角度控制在15度以内,既满足微动补偿的需求,又不会导致滑套出现卡滞。

  实际应用中,这类轴件常搭配深沟球轴承使用,轴承位的公差选用k6配合,既保证轴承内圈与轴的连接紧密性,又不会造成装配困难。锥齿轮的啮合侧隙调整可通过轴端的调整垫片实现,无需对轴本身做二次加工,维护便捷。轴身的表面粗糙度根据功能段不同做了区分,轴承位、齿轮啮合面的粗糙度达到Ra1.6,满足耐磨与接触精度要求,非配合面的粗糙度为Ra6.3,在降低加工成本的同时保证外观规整。

  在建模过程中,非圆锥螺旋面的生成是核心难点,需要先根据导程与螺旋升角变化规律建立螺旋引导线,再通过扫描特征生成基础曲面,之后对曲面与轴身的衔接处做圆角过渡处理,避免应力集中。锥齿轮的齿形参数按照标准模数设计,齿向修形量根据负载大小做了对应调整,保证在满负载工况下齿面接触斑点位于齿面中部,不会出现边缘接触。键槽的位置与轴端的距离符合传动件的安装尺寸要求,不会出现传动件与轴承端盖干涉的情况。

  这类轴件的失效形式通常出现在锥齿轮齿面磨损、键槽挤压变形以及螺旋面的磨损,因此在选材上常选用40Cr调质处理,齿面与螺旋面做高频淬火,硬度达到HRC45-50,既保证轴芯的韧性,又提升工作面的耐磨性,延长使用寿命。在装配时需要注意锥齿轮的啮合印痕调整,保证印痕长度不小于齿长的60%,高度不小于齿高的50%,才能保证传动的平稳性。
