带手动指令多片式离合器动力总成结构

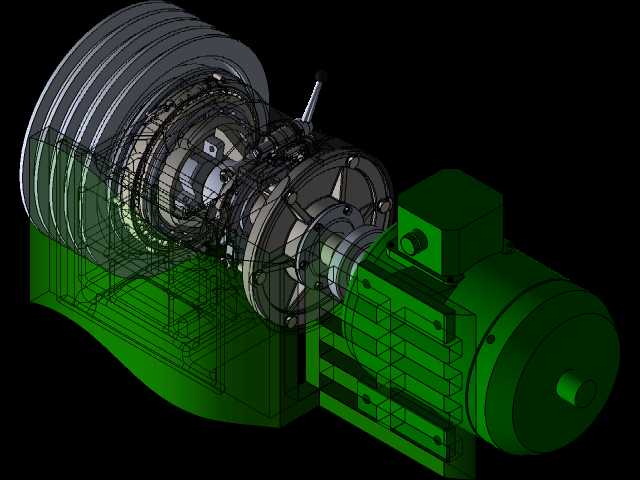

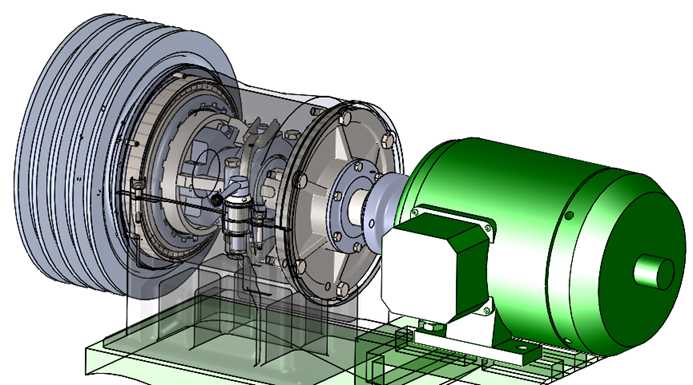

　　在中小功率工业传动、小型工程机械以及需要人工介入动力通断控制的设备场景中，带手动指令的多片式离合器一直是兼顾传动扭矩与操控灵活性的核心部件。不同于常规自动离合或者液压驱动的离合结构，这款带手动操作端的多片离合器，直接在离合执行端集成了手动拨叉驱动结构，不需要额外配置液压站或者气动控制回路，在野外作业设备、小型机床辅传动、农用机械动力输出端这类没有稳定控制气源、或是需要应急手动切断动力的场景下，适配性极强。从结构设计逻辑来看，这套总成将驱动电机与离合器本体做了同轴集成设计，电机输出轴直接对接离合器的主动摩擦片组输入端，省去了额外的联轴器连接环节，既压缩了整个动力单元的轴向安装尺寸，也避免了联轴器对中误差带来的传动振动、

　　额外功率损耗问题。离合器的多片摩擦组件采用交替叠装的主动片与从动片结构，主动片通过外花键与离合器输入壳体连接，随电机轴同步转动，从动片通过内花键与输出端的皮带轮轴连接，当手动操作机构施加轴向压紧力时，摩擦片组在正压力作用下产生足够摩擦力，将电机输出的扭矩平稳传递到输出皮带轮端，带动后续负载运转；当手动操作解除压紧力时，摩擦片组在分离弹簧的作用下快速脱开，主动端随电机空转，从动端与负载完全切断动力连接，不会出现带载拖滞的问题。考虑到手动操作的施力特性，这款离合器的手动操作机构做了杠杆比优化，操作端的拨叉结构通过转轴支点放大手动输入的作用力，操作人员只需要施加较小的操作力，就能推动压盘实现摩擦片组的完全压紧或者分离，不会出现操作费力、

　　离合不到位的情况。同时压盘与摩擦片接触的端面做了平面度精加工处理，保证压紧状态下每一片摩擦片都能均匀接触，不会出现局部偏磨、扭矩传递不稳定的问题，摩擦片采用耐磨的粉末冶金材质，允许在短时间内半联动状态下传递扭矩，应对设备启动阶段的负载冲击，延长摩擦片的更换周期。从安装边界来看，整个动力总成的底部设计了一体化的安装底座，底座上预留了四个对称布置的安装螺栓孔，安装时只需要将底座贴合在设备的安装平台上，穿入固定螺栓就能完成定位，不需要额外制作复杂的安装支架；输出端采用多槽皮带轮结构，匹配标准B型三角带，用户可以根据实际负载的转速、扭矩需求，搭配不同直径的皮带轮实现传动比调整，不需要改动离合器本体结构。离合器壳体上预留了观察与调整窗口，

　　日常维护时不需要完全拆解壳体，就能检查摩擦片的磨损量，调整手动操作机构的自由行程，保证离合动作的可靠性。在实际选型适配时，需要注意这套结构的输入转速匹配范围，因为摩擦片组的离心力会随转速升高而变化，过高的输入转速会导致分离状态下摩擦片出现拖滞，所以适配的电机额定转速不宜过高，更适合工频四级、六级电机驱动的中低速大扭矩传动场景。另外手动操作机构的行程是固定设计的，安装时需要保证操作手柄的活动范围内没有其他结构干涉，避免出现离合行程不足、摩擦片压不紧导致打滑的问题。整套结构的同轴度公差在设计时做了严格约束，电机输出轴、离合器输入轴、输出皮带轮轴的同轴度控制在0.02mm以内，高速运转时不会出现异常抖动，轴承部位采用密封式深沟球轴承，能适应多粉尘的工业作业环境，不需要频繁加注润滑脂维护。
