手动进给式台钻主轴进给传动结构

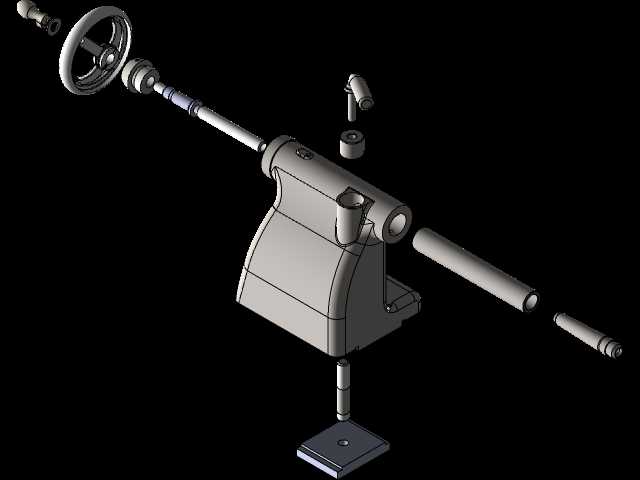

　　在小型零件钻削加工场景里，这类手动进给的台钻进给结构是维修车间、五金加工小批量工位最常见的核心传动单元，整套组件拆分后能清晰看到各传动副的配合逻辑，完全适配台式钻床的手动进给作业需求。从实际使用场景来看，这类结构主要承担钻削过程里的主轴轴向进给动作，操作人员转动手轮就能通过内部的齿轮齿条传动副，带动主轴套筒沿轴向做直线进给，实现钻头对工件的可控钻削，进给的手感反馈直接来自传动副的啮合间隙，手轮的握持直径做了适配人手操作的尺寸设计，转动时的力臂长度刚好匹配单人操作的施力范围，不需要额外加力杆就能完成常规金属、非金属材料的小孔钻削。整套结构的安装基准是底部的方形安装底座，底座上预留了两个对称的安装孔位，

　　安装时直接通过螺栓固定在台钻的床身立柱安装面上，底座的贴合面做了铣平处理，保证安装后主轴的轴向垂直度满足钻削的精度要求，不会出现进给偏斜导致的孔位超差。设计思路上完全遵循手动台钻的轻量化、易维护需求，所有传动部件都做了拆分式设计，手轮和传动轴之间通过销钉连接，拆卸时只需要敲出定位销就能单独更换手轮，不需要拆解整个传动箱；传动轴上的进给齿轮和轴采用键连接，齿轮磨损后可以单独替换，不需要更换整根轴，大幅降低了后期维护的成本。主轴部分做了空心套筒结构，内部可以安装不同规格的钻夹头，套筒外壁加工有和进给齿轮啮合的齿条，齿条的齿距经过匹配设计，手轮每转动一圈，主轴的进给量刚好适配常规高速钢钻头的合理进给范围，

　　避免操作人员进给量过大导致钻头崩损。结构上还预留了深度定位的安装位，在套筒的侧面可以加装深度标尺挡块，设定好钻削深度后，进给到位时挡块会触发行程限位，保证批量钻孔时的孔深一致性，不需要每次钻削都反复测量深度。各传动轴的支撑位置都设计了衬套安装位，采用铜质衬套作为转动支撑，相比滚动轴承成本更低，同时在手动低速进给的工况下，衬套的阻尼感能让操作人员更清晰地感知进给阻力，及时调整进给力度，避免钻头过载折断。从安装边界来看，整套结构横向最大尺寸是手轮外圆到对侧伸出轴端的长度，安装时需要预留足够的手轮转动空间，避免手轮转动时和床身其他部件、工件夹具发生干涉；轴向的最大行程由主轴套筒的齿条长度决定，完全覆盖常规小型台钻的最大钻削深度需求，

　　套筒伸出到极限位置时，内部的限位台阶会挡住箱体端面，不会出现套筒脱出的情况。传动箱的壳体采用一体式铸造结构，壁厚均匀，既保证了传动副的支撑刚度，又控制了整体重量，壳体上的各个轴孔都做了同轴度加工，保证传动轴转动时没有卡滞，各齿轮的啮合侧隙控制在合理范围，既不会因为侧隙过大导致进给空程太大，也不会因为侧隙过小出现转动卡涩的问题。在实际装配过程中，各转动部件之间都预留了润滑脂的存储空间，日常维护时只需要定期从壳体的注油孔注入润滑脂，就能保证长期使用的顺畅度，不需要频繁拆解保养。这类结构的设计完全贴合小型加工场景的实用需求，没有多余的复杂功能，所有结构都服务于手动进给钻削的核心动作，每个部件的尺寸、配合精度都经过实际工况验证，不管是做台钻的整机设计参考，还是做现有设备的维修替换建模，都能直接对应实际的装配关系，不会出现建模和实物装配不符的问题。
