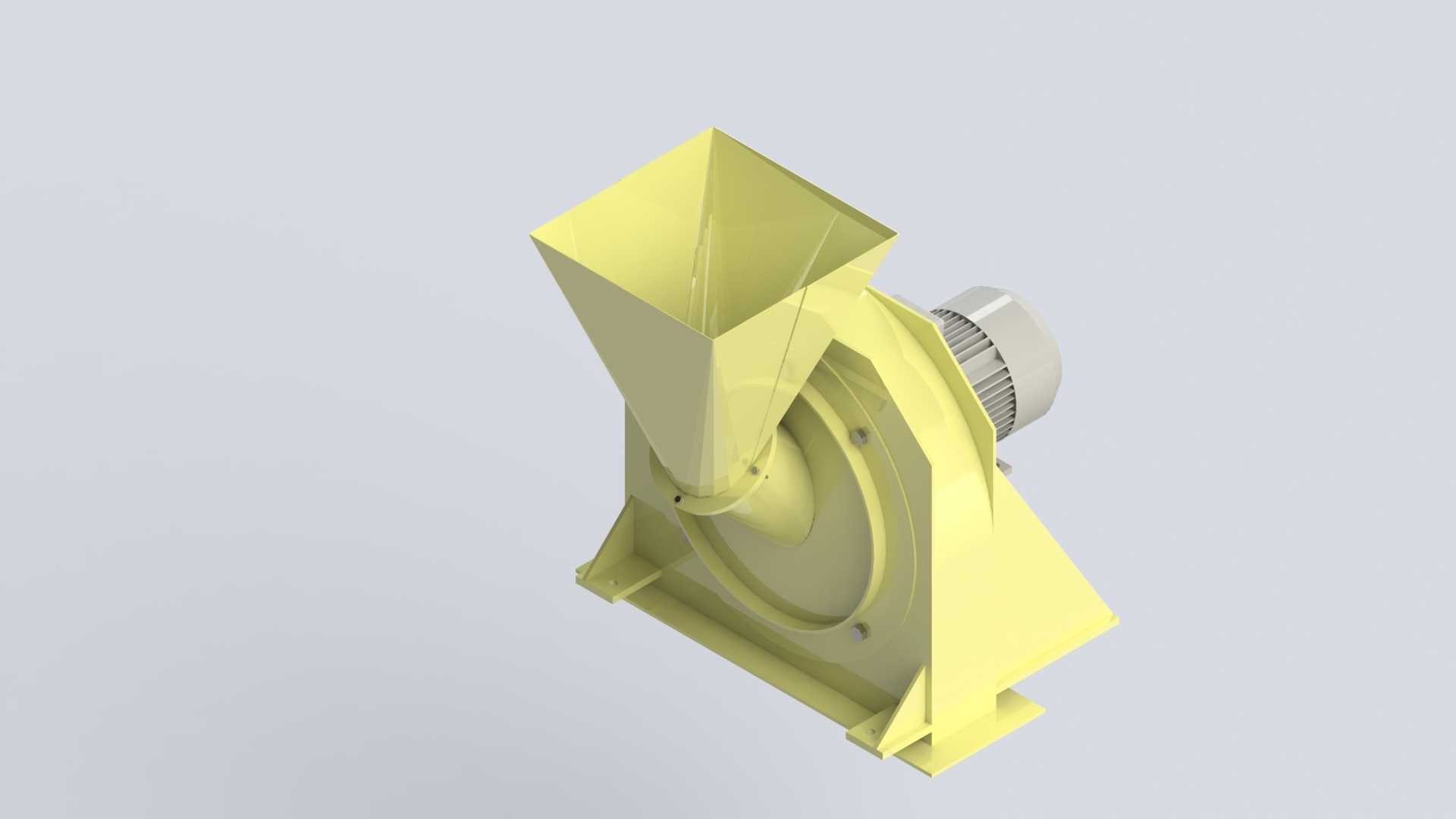

移动式锤片破碎设备三维结构

　　这款移动式锤片破碎设备的三维结构，核心围绕小批量多场景的物料破碎作业需求搭建，在小型农牧加工、边角料回收、实验室小样制备这类场景中适配性极强。从结构布局来看，设备采用一体式倾斜进料斗设计，斗体呈上宽下窄的方锥形态，进料口的敞口尺寸经过适配，既能够满足人工手动投料的操作空间需求，也可适配小型输送带的上料对接，斗壁的倾斜角度经过物料滑落角度校核，能够避免干性、脆性物料在进料过程中出现架桥、卡滞的问题，进料段与破碎腔体的衔接处做了圆弧过渡，减少物料进入破碎区的冲击阻力。破碎腔体是整个设备的核心功能区，采用蜗壳式的流道设计，内部的锤片组件做了等角度圆周排布，运行时锤片在电机驱动下高速回转，对进入腔体的物料产生冲击、剪切、研磨的复合破碎作用，

　　腔体的内壁做了耐磨衬层的安装位预留，在处理硬度稍高的物料时可更换耐磨衬板延长腔体使用寿命，腔体侧面的检修盖板采用快拆式的螺栓固定结构，日常更换锤片、清理腔体残留物料时无需拆解整体机架，大幅降低日常维护的操作难度。设备的动力端直接与破碎腔体的主轴直连，省去了皮带传动的张紧结构，既压缩了设备的整体横向尺寸，也减少了传动环节的功率损耗，动力单元的外侧设置了半包围式的防护壳体，既能够避免运行过程中杂物卷入动力部件，也可降低动力单元运行时的噪音扩散。设备底部采用一体式的焊接机架，机架底部预留了四个安装固定孔位，在固定工位使用时可通过膨胀螺栓与地面做刚性连接，若需要频繁转场作业，也可在机架底部加装脚轮组件实现短距离的移动转运，

　　机架的承重结构做了加强筋布置，能够承受破碎作业过程中产生的持续振动，避免设备运行时出现机架变形、移位的问题。设备的出料口设置在破碎腔体的侧下方，出料方向与锤片回转的切线方向一致，破碎完成后达到粒径要求的物料会在离心力与重力的共同作用下从出料口排出，出料口的尺寸经过匹配设计，既能够保证排料顺畅不堵塞，也可直接对接集料袋或者小型输送管道，实现破碎后物料的直接收集。从安装边界来看，设备整体的长宽高尺寸控制在小型单机设备的范畴内，无需预留过大的安装操作空间，设备的重心经过布局优化，落在机架的中心区域，即使在移动转运过程中也不会出现侧翻的风险，进料端的操作高度适配人工站立投料的舒适高度，无需额外搭建操作平台。在设计过程中，

　　所有的部件连接位置都做了公差配合的校核，主轴与轴承位的配合采用过渡配合，既保证转动过程中的同轴度，也便于后期的部件拆卸更换，腔体与机架的连接位置设置了减震垫的安装位，能够缓冲破碎作业产生的振动向机架、地面传递，降低作业过程中的振动影响。这款设备的结构设计没有冗余的复杂部件，所有功能结构都围绕实际破碎作业的操作需求设置，不管是用于个体农户的谷物、秸秆破碎，还是小型加工点的边角料回收破碎，亦或是教学场景中的破碎原理演示，都能够通过对应的部件调整适配对应的作业需求，三维结构完整还原了设备的所有装配关系，可直接用于结构校核、作业模拟以及后续的加工出图参考。
