立式圆锥破碎设备三维结构设计

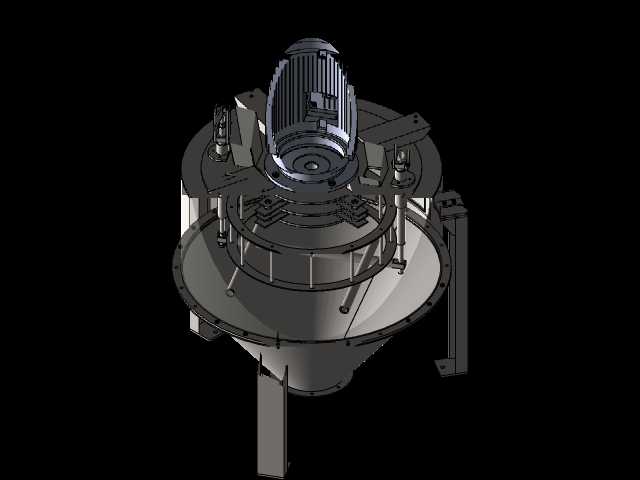

　　在矿山、建材、固废回收等散体物料处理场景中，中细碎环节的设备选型直接决定整条产线的处理效率与成品粒型，这款立式圆锥结构的破碎设备，正是针对中硬、特硬物料的中细碎作业需求完成的结构设计。从实际作业逻辑来看，设备采用上部驱动的动力输入布局，驱动单元直接集成在设备顶部，通过主轴传动将扭矩传递至内部动锥结构，相比侧置传动的破碎设备，这种布局能大幅缩短传动链长度，减少传动环节的功率损耗，同时让设备整体重心落在安装基座的中心区域，降低满载运行时的偏载振动幅度。设备的腔体设计采用渐变式截面结构，上部进料区域为大口径敞口设计，能够直接承接来自粗碎环节的来料，无需额外配置进料导流斗即可实现均匀布料，物料进入腔体后随着动锥的旋摆运动，

　　在定锥衬板与动锥衬板之间受到持续的挤压、弯折、碾磨作用，逐步被破碎至目标粒度后，从下部的锥型出料口依靠重力自然排出，这种靠层压破碎实现物料粉碎的结构，相比冲击式破碎设备，对高硬度矿石、冶金渣、建筑废混凝土块的适配性更强，易损件的磨耗速率也更低。从安装边界来看，设备整体为立式回转对称结构，上部驱动单元的外径小于下部腔体的最大外径，安装时仅需要在下部法兰位置匹配对应的预埋螺栓孔即可完成固定，侧面预留的检修支架结构，可直接与现场的检修平台护栏对接，不需要额外设计复杂的支撑工装，设备下部的出料口为直段锥面结构，能够直接对接下方的皮带输送机或者溜槽，避免出料卡堵的问题。设计过程中针对衬板的更换场景做了专门的结构优化，

　　上部腔体的连接法兰采用快拆式螺栓布局，不需要完全拆解上部驱动单元，即可完成定锥、动锥衬板的更换作业，大幅缩短现场维护的停机时间。内部的主轴支撑采用上下双轴承座的定位结构，上部轴承承受驱动端的径向载荷与部分轴向冲击，下部轴承承受破碎作业时的持续轴向载荷，两个轴承座的定位面在建模时做了同轴度公差匹配，能够保证主轴高速旋摆时的跳动量控制在合理范围内，避免衬板出现偏磨的问题。设备侧面布置的多组调节机构，可根据成品粒度的需求调整定锥与动锥之间的间隙，实现出料粒度的灵活调整，适配不同工况下的成品料要求，调节机构带有自锁结构，满载运行时不会因为物料的冲击载荷出现间隙移位的问题。从结构细节来看，腔体内部的衬板采用阶梯式排布，

　　能够让物料在下落过程中形成自然的料垫层，减少物料直接对金属衬板的冲击，进一步延长易损件的使用寿命，顶部驱动单元的外壳采用散热筋结构，能够在连续作业时将电机运行产生的热量及时散出，避免高温导致的驱动单元故障。这款设备的三维结构完整还原了实际加工装配的所有细节，包括各个连接位置的螺栓孔位、密封件的安装槽位、润滑管路的走线路径，在做产线布局设计时，可以直接调用该模型完成设备定位、接口匹配，不需要再额外测绘设备外形尺寸，能够大幅缩短产线设计的周期，同时也可以作为破碎设备结构优化的参考基础，针对特定工况的需求做局部结构调整。
