ManLab标识方形传感装置结构设计

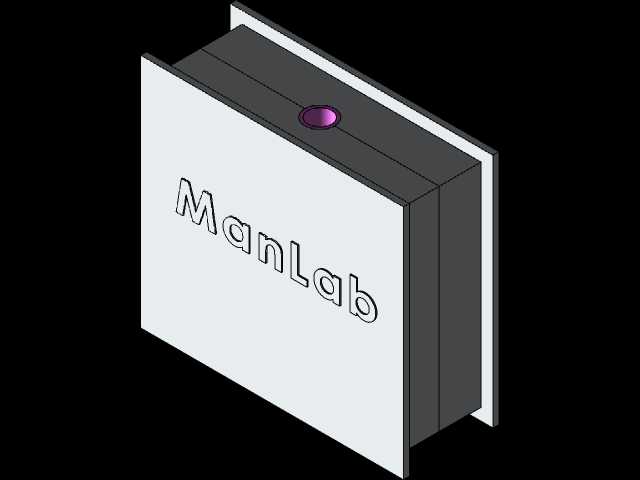

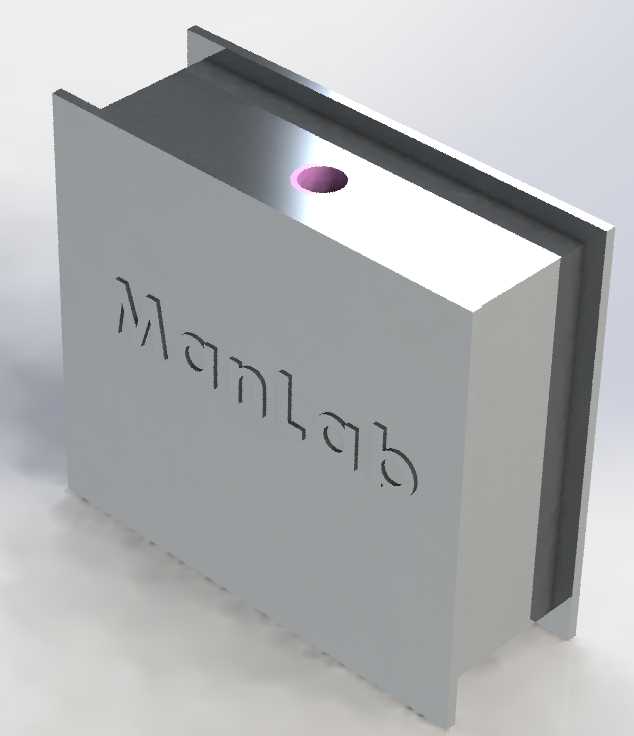

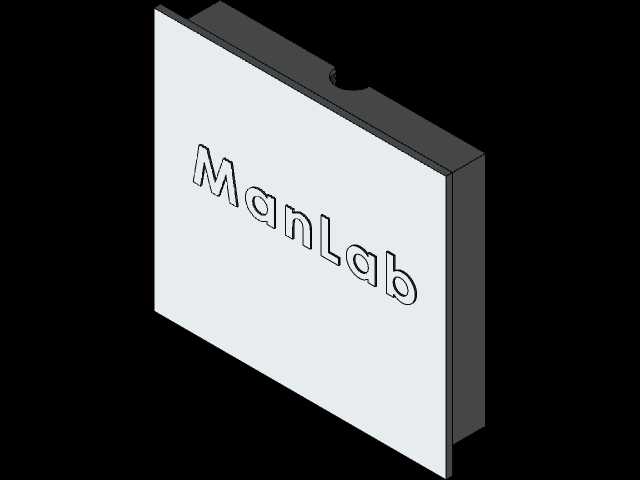

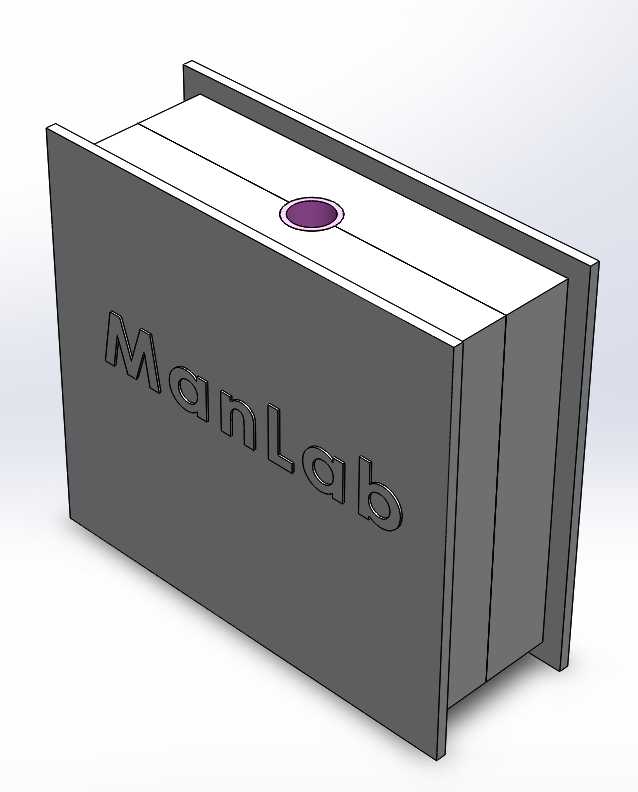

　　这款方形传感装置的结构设计，最初是面向实验室环境参数采集场景做的适配，日常在理化分析实验室、材料测试工位这类场景里，这类装置需要长期稳定固定在测试台架旁，采集环境温湿度、局部气流参数或者工位接触式传感信号，所以在结构设计阶段首先考虑的是安装适配性与壳体防护性。从外形结构来看，整体采用方正的薄型盒体设计，主体壳体为平面直角结构，正面预留了凸起的标识字符加工位，字符采用一体浮雕式结构，避免后期粘贴标识出现脱落、被试剂腐蚀的问题，适配实验室常出现的试剂飞溅、擦拭消毒的使用场景。壳体顶部预留了圆形的传感元件安装孔位，孔位做了沉台设计，既可以保证传感探头的外露探测面与壳体顶面齐平，避免突出部分被磕碰损坏，也能在安装时给密封胶圈预留安装间隙，

　　提升壳体整体的防护等级。壳体侧边采用双层叠边结构，内层为元器件安装腔的侧壁，外层延伸出一圈安装翻边，翻边上预留了嵌入式安装的卡槽，既可以通过背胶直接粘贴在光滑的测试台立面，也可以通过卡扣嵌入标准铝型材的槽位内，不需要额外打孔破坏安装面，适配实验室现有台架的快速改装需求。在内部结构设计上，壳体内腔做了分层挡边设计，靠近顶面的位置预留了传感电路板的安装柱，采用十字筋位分隔，既可以增强壳体顶面的抗形变能力，避免外力按压顶面挤压到传感元件，也能将电路板与下层的供电模块做物理分隔，减少电路之间的信号干扰。壳体的开合采用侧边滑入式盖板结构，盖板与主体壳体的配合面做了楔形导向筋，装配时不需要额外螺丝固定，依靠筋位的过盈配合就能实现盖板的紧固，

　　后期维护更换元件时只需要沿侧边滑出盖板即可，不需要借助专用工具，适配实验室运维人员的快速检修需求。从安装边界尺寸来看，整体厚度控制在薄型区间，安装后突出安装面的尺寸较小，不会占用台架的操作空间，也避免操作人员走动时剐蹭到装置；方形的外形在并排安装多个同类型传感装置时，可以实现紧密贴合排布，减少多节点采集时的安装间隙，保证各个点位的采集数据一致性。在细节结构处理上，壳体的所有棱边都做了小半径的倒角处理，避免尖锐边角在安装维护时划伤操作人员，也减少清洁时的卫生死角，适配实验室日常的清洁消毒要求。顶部的传感元件安装孔位周围做了微小的锥形导流面，如果有液体不慎溅落到顶面，液体会顺着导流面流向壳体侧边，不会积存在传感探头周围影响探测精度。

　　正面的浮雕标识字符深度控制在合理范围，既保证标识的辨识度，也不会因为字符过深积存灰尘，日常用无尘布擦拭即可完成清洁。这款结构设计没有采用复杂的曲面造型，全部采用规则的平面与直角结构，在加工阶段无论是采用3D打印打样还是注塑批量生产，都能简化模具结构，降低生产加工的难度，同时方正的结构在仓储运输时也能实现紧密堆叠，减少包装空间占用。在实际选型适配时，这款壳体结构可以适配多种不同类型的传感探头，只需要更换顶部孔位的密封衬圈，就能兼容不同直径的探测元件，不需要重新修改整体壳体结构，提升了结构的通用适配性，能覆盖实验室多数固定点位的传感采集安装需求。
