ManLab标识方形传感装置结构设计

　　这款方形壳体传感组件的设计，最初是面向实验室小型工位的状态检测需求落地的，在高校实验室、小型研发类工位的场景里，这类传感装置不需要大尺寸的安装空间，往往要嵌入到工位台的侧边槽位、实验设备的预留安装口里，完成工位占用状态、小型试样到位检测的功能，不需要复杂的外接布线结构，适配紧凑的实验台布局。从实际使用的角度出发，这类传感装置的核心功能是通过端面的微型检测孔完成非接触式的状态识别，侧面预留的窄槽是走线与信号输出的接口位，不需要额外设计突出的接线端子，避免在紧凑安装空间里和周边的实验器皿、工装夹具产生干涉。设计过程中最先敲定的是壳体的整体长宽高比例，整体采用窄长方型结构，厚度控制在适配常规16mm标准安装槽的尺寸范围内，

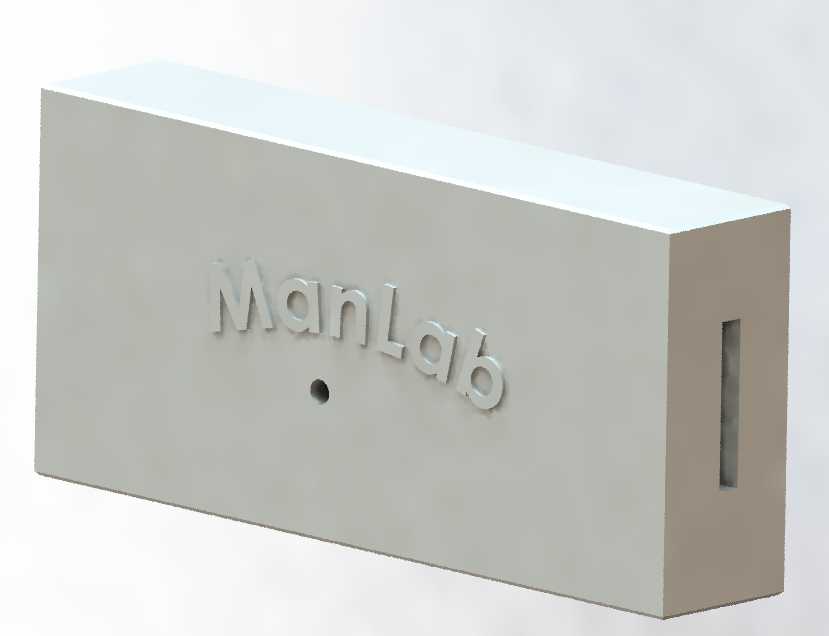

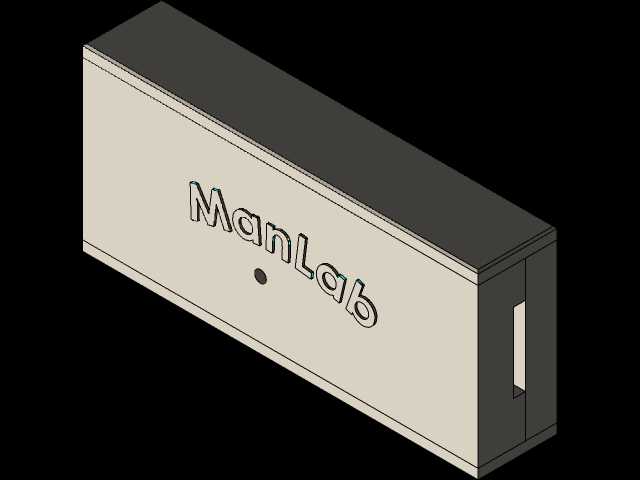

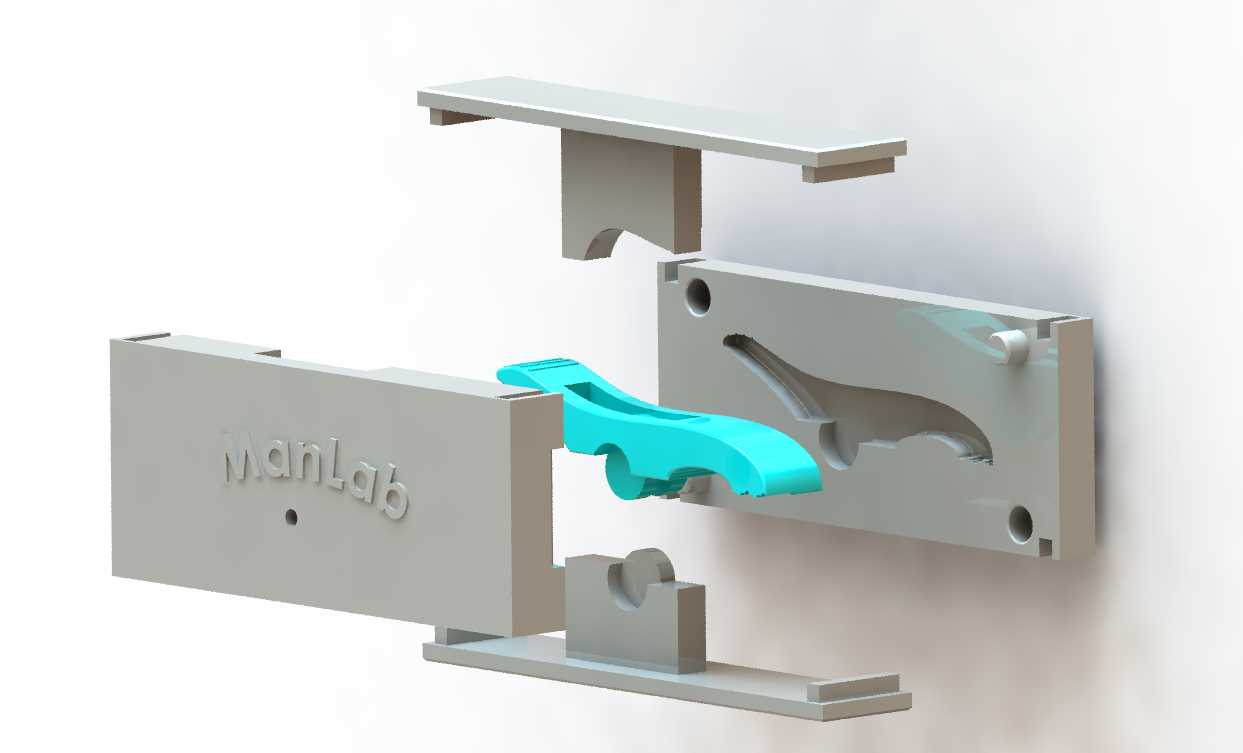

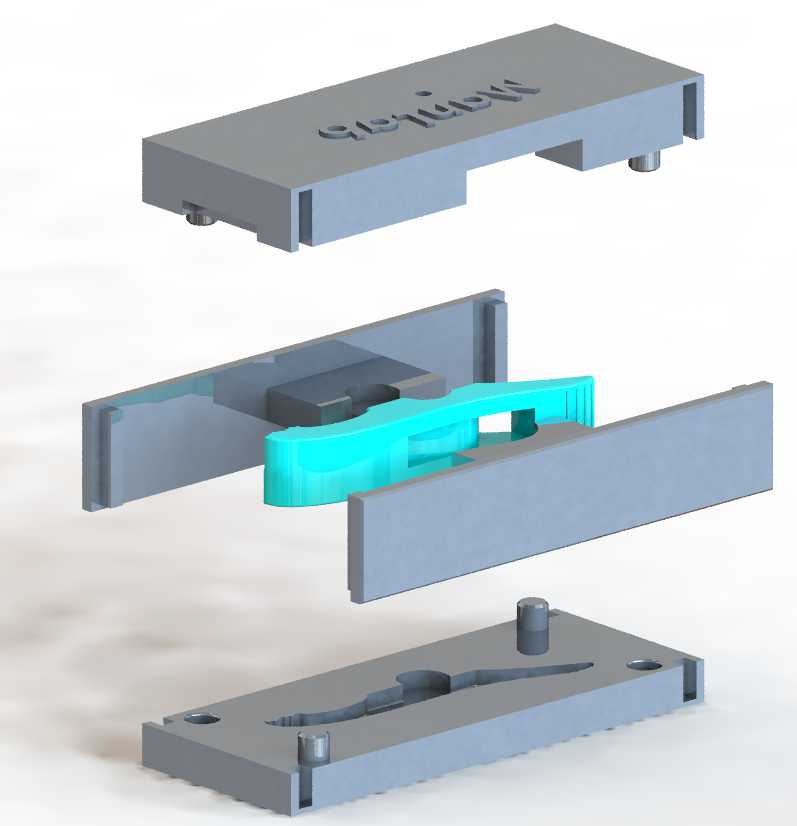

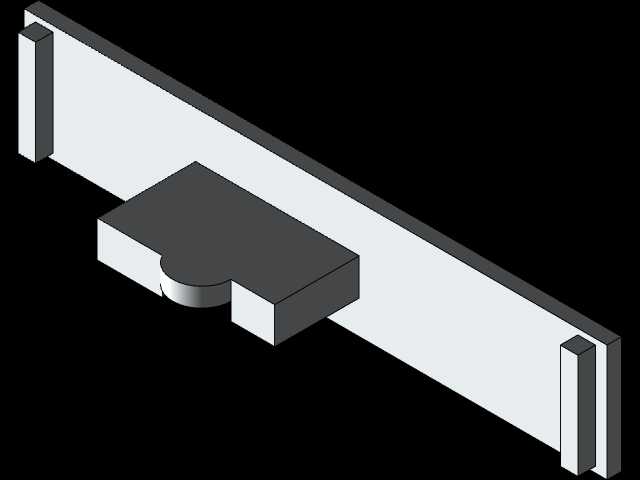

　　长度方向预留足够的内部空间容纳检测电路板与信号处理模块，宽度方向做了等壁厚的直边设计，方便安装时直接推入预留槽位，不需要额外设计复杂的固定卡扣，靠槽位的过盈配合加上端面的两个隐形定位孔就能完成固定，安装边界完全控制在壳体自身的外轮廓范围内，不会向外突出多余结构，适配嵌入式安装的空间要求。壳体表面的ManLab标识采用凸字浮雕设计，不是后期丝印的标识，在建模阶段就直接在壳体正面做了0.3mm的凸起高度，一方面是在批量注塑生产的时候，标识能和壳体一体成型，避免后期印刷标识磨损脱落的问题，另一方面凸起的字符边缘做了0.1mm的圆角过渡，不会在装配或者使用过程中刮蹭到实验人员的手套或者周边的柔性试样。正面的微型检测孔位置做了下沉0.

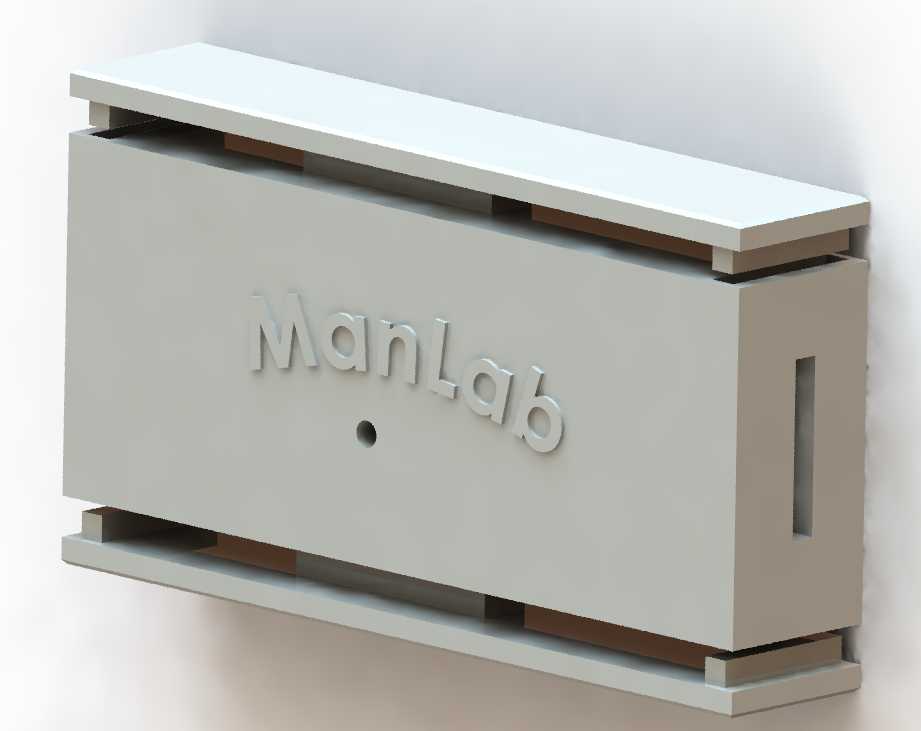

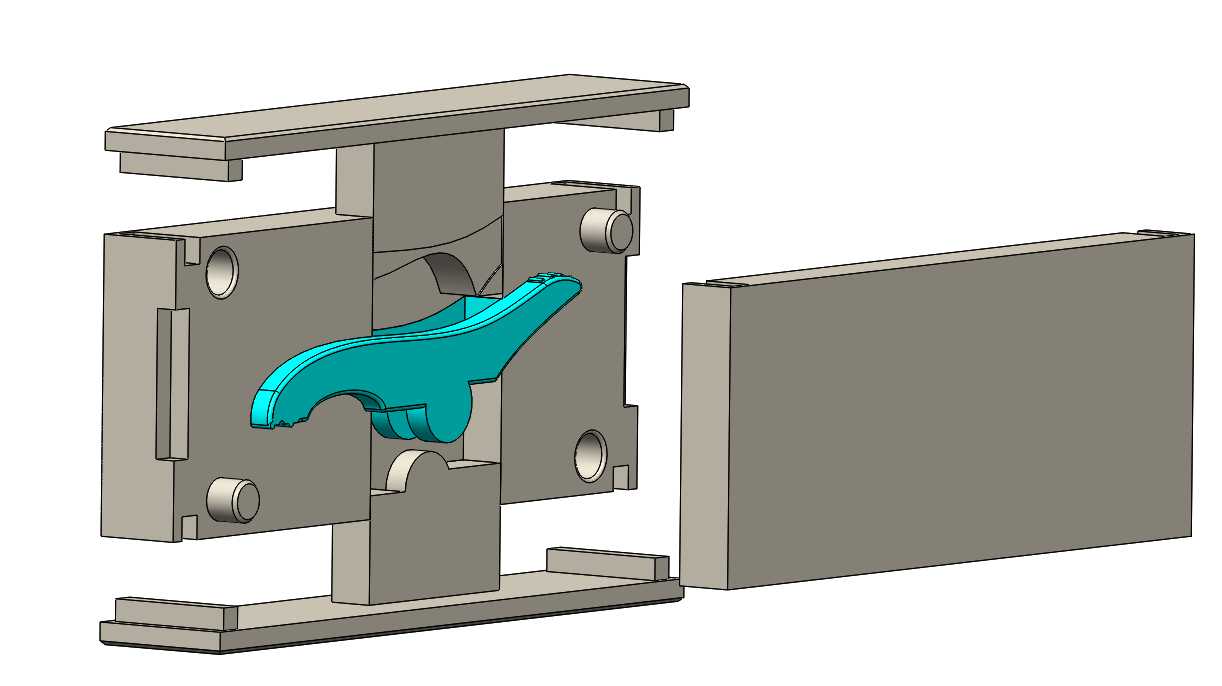

　　2mm的沉台设计，避免安装或者日常擦拭的时候刮花检测窗口的透明镜片，沉台的直径刚好覆盖检测元件的视场范围，不会遮挡检测信号的收发路径。壳体的上下盖采用止口配合结构，止口的配合间隙控制在0.05mm，既方便生产时候的装配扣合，又能阻挡实验室环境里的少量粉尘、溅落的试剂液滴进入壳体内部，不需要额外增加密封胶圈就能满足常规实验室场景的防护要求，减少装配工序的零件数量。侧面的走线槽做了向内收的斜边导向，装配线材的时候可以顺着斜边把线材推入槽位，不需要刻意对准槽口，提升装配效率，槽位的宽度刚好适配常规的四芯信号线材，线材装入后靠槽壁的微变形夹紧，不需要额外的线卡固定，减少装配的辅料使用。在建模阶段，壳体的所有外边缘都做了R0.5的圆角处理，

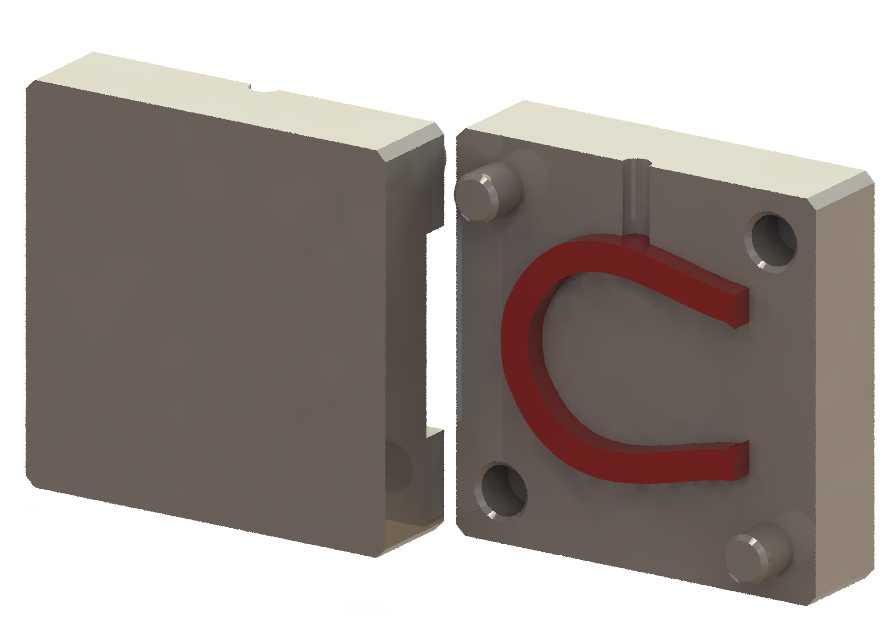

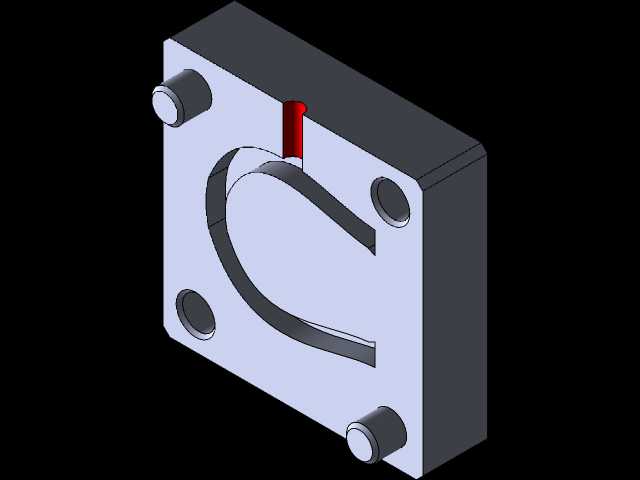

　　没有尖锐的直角边，一方面是避免注塑生产的时候出现应力集中导致的壳体变形，另一方面在安装推入槽位的时候，圆角能起到导向作用，不会因为直角边的剐蹭卡在槽口位置。内部的安装柱位置和电路板的固定孔完全对位，柱高控制在刚好支撑电路板距离壳底1mm的位置，预留出电路板背面元件的容纳空间，不会出现元件顶到壳底导致电路板装配不平的问题。这类传感装置在实际应用里，不需要复杂的调试步骤，安装到位后接通信号线就能正常工作，因为整体尺寸紧凑，既可以嵌入到实验台的台面里检测试样是否放置到位，也可以安装在小型实验设备的进料口位置检测物料是否通过，甚至可以固定在工位的侧边检测人员是否在岗，适配多种小型化的检测场景，不需要针对每个场景重新设计壳体结构，只需要调整内部的检测元件类型就能适配不同的检测需求，通用化程度较高。壳体的壁厚统一设置为1.2mm，符合常规注塑件的壁厚设计要求，不会出现壁厚不均导致的缩痕问题，生产的时候采用ABS材质就能满足强度要求，成本控制在较低的区间，适合小批量的实验室场景配套使用。
