立式多电机传动钻铣加工执行机构

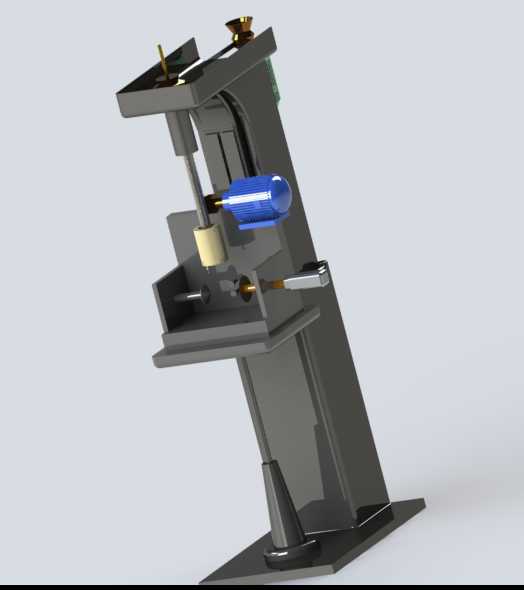

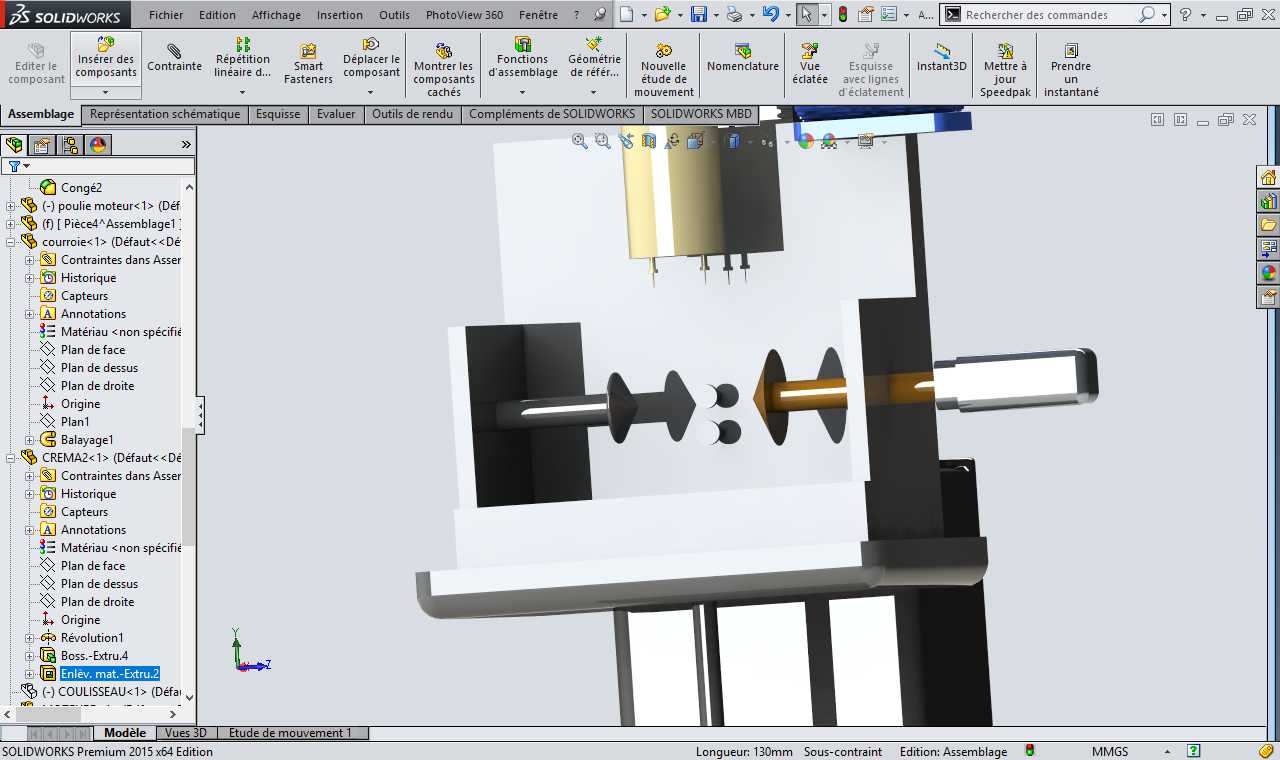

　　这套传动执行结构，常见于小型台式钻铣设备的动力端设计，日常在五金加工门店、小型机加工班组的零散修配作业里出镜率很高，主要用来完成小尺寸金属件、非金属型材的钻孔、轻载铣削、端面修磨这类工序，适配小批量多品种的零散加工场景，不需要复杂的生产线配套，单独固定在工作台面上就能完成独立作业。从结构布局来看，整体采用C型立式开式机架设计，这种机架的开口空间预留充足，操作人员装卸工件、调整加工位置时视线不会被结构件遮挡，手动进给操作的可达性很好，机架主体采用厚钢板折弯焊接后做时效处理，能抵消焊接应力带来的长期变形，保证主轴运行的垂直度公差控制在合理范围内。动力端一共布置了三台驱动电机，顶部垂直安装的电机负责主轴的旋转动力输出，

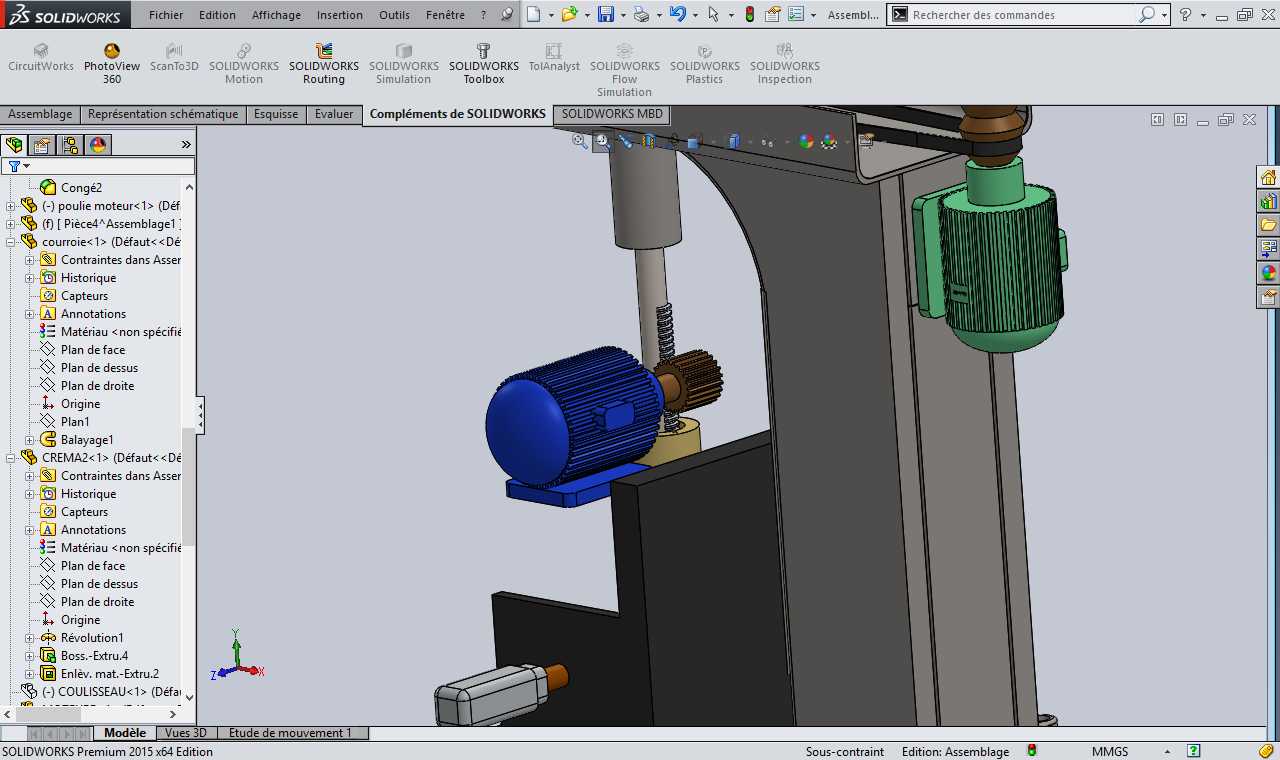

　　通过花键套连接主轴套筒，配合侧面的齿轮齿条进给结构，能实现主轴的上下手动进给，进给行程的限位通过侧面的可调挡块实现，加工不同深度的孔位时可以快速锁定进给极限，避免超程打刀。机架侧面水平布置的蓝色电机是横向进给的动力源，输出端连接小模数斜齿轮，和立柱上的齿条啮合，能实现整个动力头的上下快速升降调整，用来适配不同高度的工件装夹需求，齿轮和齿条的啮合间隙通过偏心轴套调整，长期使用磨损后可以快速补偿间隙，避免升降过程出现窜动。机架下部斜向布置的小型电机是冷却系统或者辅助进给的动力端，根据实际加工需求可以切换为切削液泵驱动，或者是工作台的横向微调动力，接口采用标准快接结构，不同功能的组件可以快速替换，不需要改动主体机架的安装孔位。设计过程中，

　　所有电机的安装座都采用了止口定位加螺栓锁紧的结构，安装止口的公差按照H7/k6的过渡配合设计，装配时不需要反复调整就能保证电机轴和传动部件的同轴度，减少运转过程的振动和噪音。电机和传动部件之间的连接，没有采用刚性联轴器，而是用了带缓冲垫的尼龙联轴器，能抵消电机启动瞬间的冲击，也能补偿少量的安装同轴度误差，降低装配难度的同时延长轴承的使用寿命。机架的背部预留了标准的T型槽安装接口，可以直接固定在标准的机床工作台上，也可以配套自制的钣金机架落地安装，安装底面的平面度在加工时要求达到0.05mm/1000mm，固定后不会因为底面不平导致机架扭曲变形。所有传动齿轮都采用45号钢调质处理后齿面高频淬火，硬度达到HRC45-50，

　　能承受日常轻载加工的冲击载荷，齿轮的润滑采用脂润滑方式，配套的防尘端盖能阻挡加工产生的铁屑、粉尘进入传动腔，日常维护只需要每三个月补充一次润滑脂即可，不需要复杂的油路维护。主轴的内锥孔采用标准的莫氏锥度，可以适配标准的钻夹头、铣刀杆等通用刀具，用户不需要定制特殊刀具，日常使用的耗材成本很低。整个结构的电气走线全部隐藏在立柱的内腔里，侧面预留了穿线胶圈，避免走线外露被铁屑划伤、被切削液腐蚀，操作按钮的安装位在机架正面的右手边位置，符合大多数操作人员的操作习惯，紧急停止按钮的位置突出于操作面板，遇到异常情况可以快速触达。在安装边界上，整个机构的横向最大宽度不超过600mm，纵向深度不超过500mm，顶部电机到安装底面的高度不超过1200mm，占用的工作台面空间很小，即使是面积不大的个体加工门店也能轻松布置，不需要预留太大的操作空间。进给手轮的位置距离操作站立面的距离在200mm左右，操作人员站立操作时手臂自然弯曲就能碰到手轮，长时间操作不容易产生疲劳。
