民用12公斤液化石油气储运气瓶结构设计

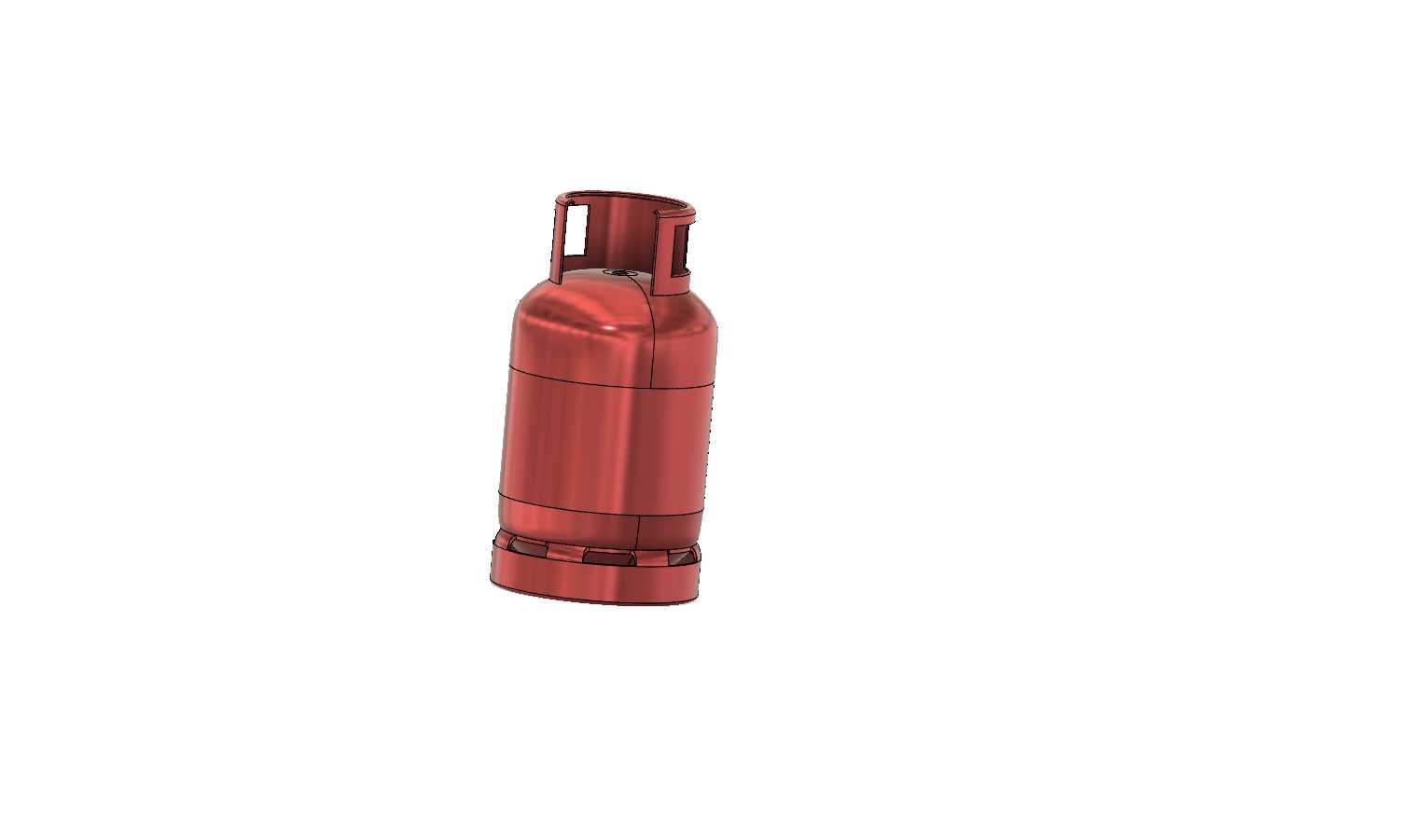

　　日常民用场景里常见的12公斤级液化石油气钢瓶，是城镇燃气配送、餐饮后厨、临时作业点位燃气供应的核心承压储运部件，这类容器的三维结构设计需要严格匹配承压类特种设备的安全规范，不能仅做外观曲面的复刻。从实际使用场景倒推设计逻辑，首先要考虑的是日常流转中的磕碰耐受问题：钢瓶顶部的护罩结构并非单纯的提手造型，其环形围挡的高度需要完全覆盖瓶阀的外露部分，避免搬运过程中瓶阀受到侧向撞击发生形变泄漏，护罩上的两个镂空提手孔位，尺寸要适配成年男性戴劳保手套的握持宽度，孔边的圆角半径不能小于12mm，防止搬运时割伤手部，同时护罩与瓶肩的焊接点位要均匀分布在圆周方向，避免焊接应力集中导致长期使用后焊缝开裂。瓶身主体采用三段式旋压收口结构，

　　上下封头为标准椭圆封头，曲率半径匹配筒体直径的1/4设计，这种结构能在相同壁厚下承受更高的内压，相比平封头结构可以降低15%左右的材料用量，同时保证承压时应力分布均匀，不会出现局部应力超限的问题。筒体部分的环向焊缝位置要避开日常放置时的地面接触区域，底部的底座采用翻边冲压结构，底座的支撑面直径要比筒体直径大80mm以上，保证钢瓶直立放置时的抗倾覆能力，即使受到30度方向的侧向推力也不会翻倒，底座上预留的三个排水缺口，是为了避免户外放置时底座内部积水腐蚀瓶底，缺口的位置要均匀分布，不能影响底座的支撑强度。瓶身中部的环形凸起，是旋压成型时的加强筋结构，能够提升筒体的径向抗变形能力，避免钢瓶在堆叠运输时受挤压发生瘪陷，

　　加强筋的凸起高度控制在5mm，既不会过度增加材料消耗，又能将筒体的径向刚度提升40%以上。从安装边界来看，这类钢瓶的整体高度控制在700mm以内，最大外径320mm，能够适配市面上绝大多数民用燃气灶具的减压阀安装空间，瓶阀的安装螺纹采用标准的液化气专用锥管螺纹，密封锥度1:10，不需要额外加装密封垫就能保证气密性，瓶肩位置预留的检验标识钢印区域，平面度公差控制在0.2mm以内，方便定期检验时打刻检验日期与合格标识。设计过程中还要考虑实际充装与使用的细节：钢瓶的充装量严格对应12公斤液化石油气，筒体的有效容积要预留15%的气相空间，避免环境温度升高时瓶内压力随液态介质膨胀超限，瓶身的壁厚根据承压计算选取2.

　　5mm的HP295焊接气瓶专用钢板，这种钢材的延伸率高，抗冲击性能好，即使在零下20度的低温环境下也不会发生脆性断裂。另外，护罩与底座的焊接采用二氧化碳气体保护焊，焊缝高度不小于3mm，所有焊接位置都要做圆滑过渡处理，避免出现尖角造成应力集中，外表面的喷涂采用防锈底漆加红色面漆的双层结构，红色的外观符合燃气设备的安全色规范，能够在复杂环境中快速被识别，同时漆面的附着力要达到一级标准，避免长期使用后漆面脱落造成瓶体锈蚀。从结构建模的角度来说，这类回转体结构的建模需要优先保证各段曲面的曲率连续，封头与筒体的衔接位置不能出现折线棱角，否则在有限元承压分析时会出现应力集中的假阳性结果，所有焊接位置的止口结构要在建模时准确还原，方便后续做焊接工艺的仿真模拟，提手孔、排水缺口等冲压成型的位置，要准确还原冲压圆角，不能做成直角结构，否则会与实际加工工艺不符，无法用于后续的生产工艺指导。这类模型在实际工程应用中，既可以用于燃气配送站点的仓储布局仿真，模拟钢瓶堆叠、转运的空间占用，也可以用于燃气安全培训的演示场景，拆解展示钢瓶的内部结构与承压原理，还能作为燃气具配套设计的参考模型，校核减压阀、连接软管与钢瓶的安装匹配度，避免出现安装干涉的问题。
