营地DIY金属板组装式户外柴火炉

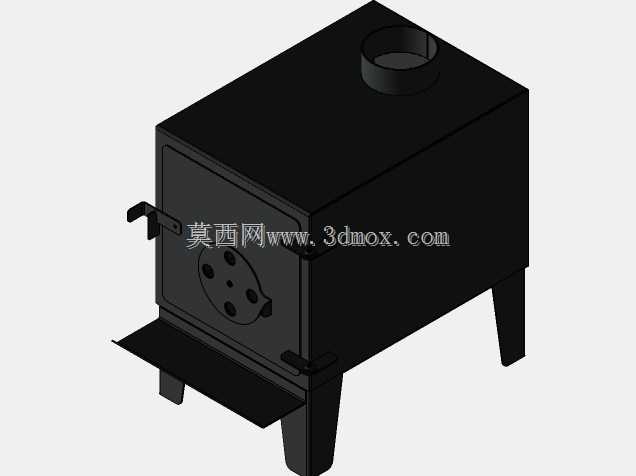

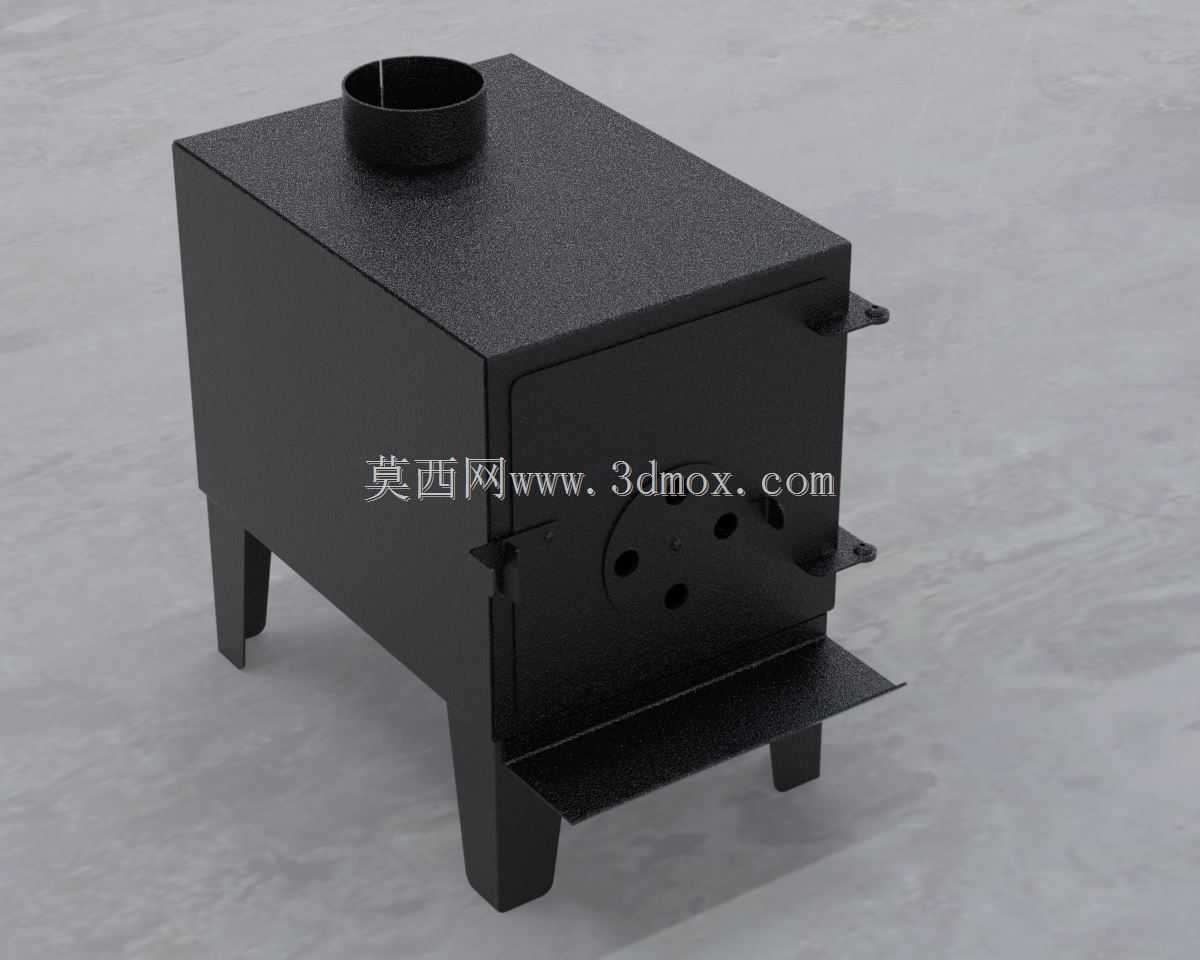

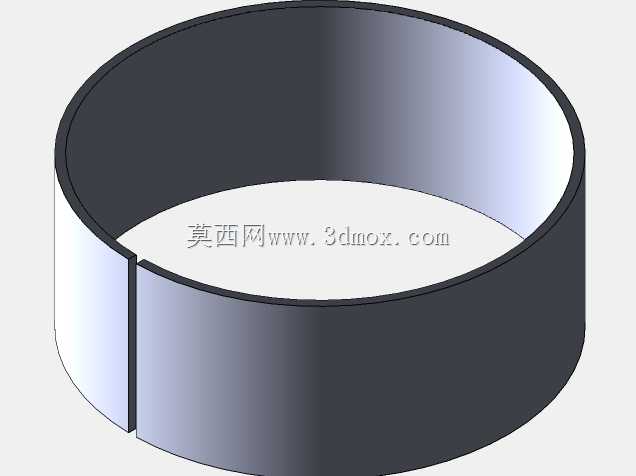

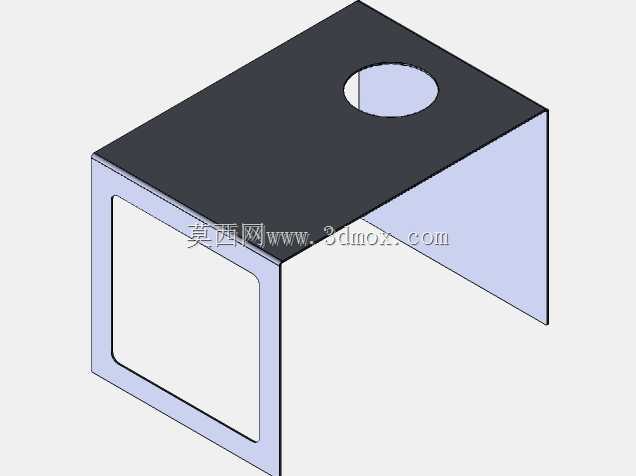

　　这款户外柴火炉的三维结构完全围绕营地场景的实际使用需求搭建，整体采用方正箱式主体结构，四条支腿将炉体抬离地面，避免高温直接接触地表引燃植被或烫坏露营地台，支腿与炉体采用快拆式插接结构，运输时可完全收纳进炉体内部空腔，大幅降低携行体积。炉体顶部预留标准圆形烟管接口，可适配常规直径的露营排烟管，将燃烧产生的烟气导向帐篷外侧，避免密闭露营空间内一氧化碳积聚，接口处采用翻边冲压结构，无需额外焊接即可保证烟管插接后的密封性，减少烟气泄漏风险。

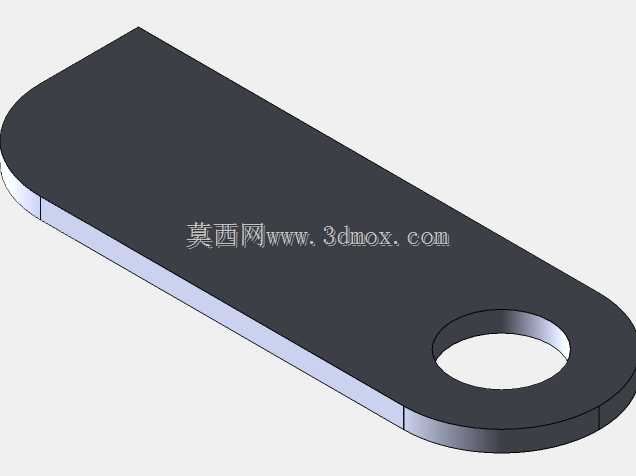

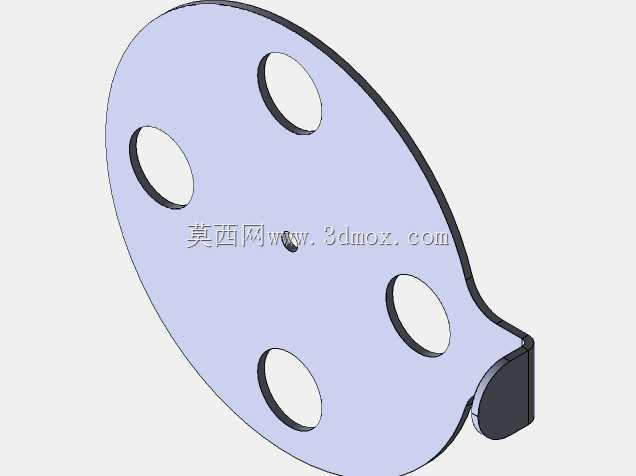

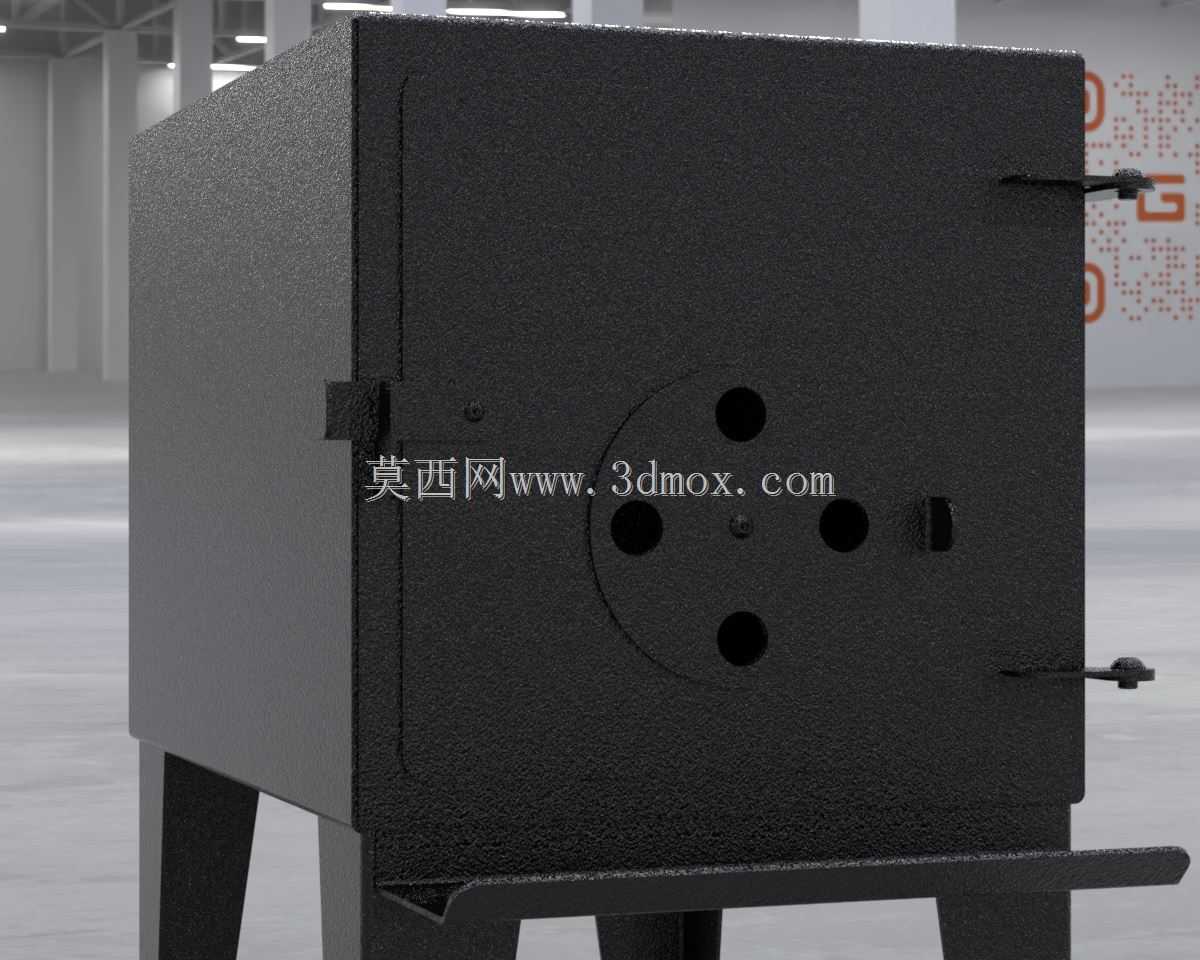

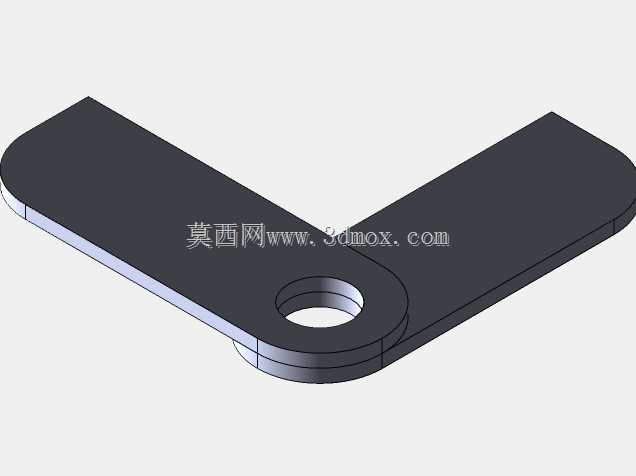

　　从功能分区来看，炉体正面分为上下两个舱门区域，上部为燃料添加舱门，采用侧翻式铰链结构，门体边缘设置冲压成型的密封止口，关闭后可减少不必要的空气进入，控制燃烧速率；下部为清灰抽屉，抽拉式结构可在燃烧过程中直接清理积灰，无需等待炉体完全冷却，抽屉前端延伸出的挡边可在抽拉时避免灰烬洒落，同时作为进风调节的操作位，通过调整抽屉推入深度控制进风量，实现火力大小的调节。炉体正面的舱门外侧设置三个旋转式锁扣，分别对应上下舱门的锁紧，锁扣采用偏心凸轮结构，旋转后可将舱门紧紧压合在炉体止口上，即使炉体受热产生轻微形变也能保证锁止可靠，避免运输过程中舱门晃动脱落。

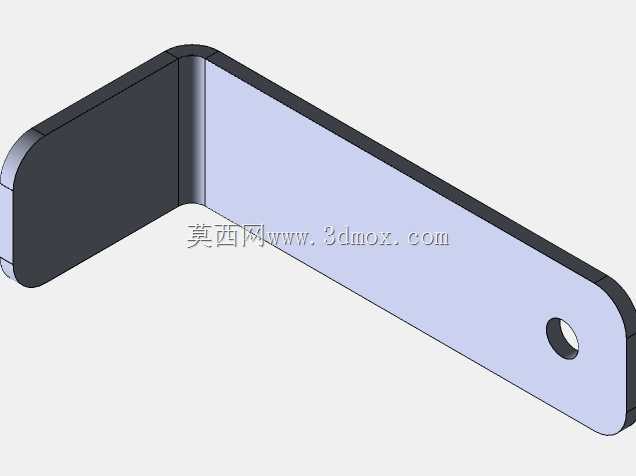

　　设计阶段完全采用金属板材折弯、冲压工艺实现所有结构，无复杂铸造或机加工零件，所有板材的折弯半径均匹配常规钣金加工的最小折弯参数，孔位均采用等直径圆孔设计，适配标准自攻螺丝或拉铆连接，普通爱好者借助基础钣金工具即可完成下料、折弯、组装，无需专业焊接设备。炉体侧面预留的安装耳座为一体冲压成型，既可以作为炉体搬运的提手固定位，也可扩展安装露营锅架、烧烤网等附件，实现烧水、烹饪、取暖的多功能需求。

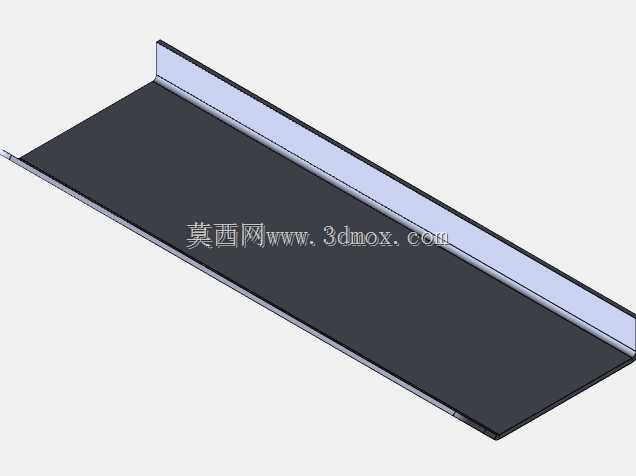

　　从安装边界来看，炉体整体宽度控制在400mm以内，深度350mm左右，总高度（不含烟管）约450mm，放置在常规露营帐篷内的角落区域不会占用过多活动空间，支腿展开后的支撑跨距足够保证炉体稳定性，即使受到轻微触碰也不易翻倒。烟管接口中心距炉体后侧边缘预留足够安全距离，安装烟管后与帐篷壁面保持安全间隙，避免高温烟管烫坏帐篷面料。炉体内部的燃烧室采用折边围合结构，所有板材拼接处均设置向内的翻边，既可以增强炉体整体结构刚度，减少高温下的板材变形，也可阻挡灰烬从拼接缝隙漏出。燃烧室内底部设置镂空炉桥，采用冲压成型的条形通风孔，既可以支撑燃烧的木柴，也可让灰烬直接落入下方的清灰抽屉，同时保证进风从底部穿过燃料层，提升燃烧效率，减少不完全燃烧产生的黑烟。

　　在实际营地应用中，这款炉具可适配直径10cm以内的干燥木柴，单次添柴后可持续燃烧40分钟以上，炉体顶部的平面区域可直接放置露营烧水壶、煎锅等炊具，顶部烟管周围的环形区域也可利用余热对食物进行保温。所有外露的金属边缘均做了折弯卷边处理，没有尖锐的裁切毛刺，组装和使用过程中可避免划伤手部。炉体表面采用耐高温喷塑处理，可承受燃烧时的高温而不脱落，同时具备一定的防锈能力，适应户外潮湿的使用环境。整个结构的板材厚度选型兼顾了重量和耐用性，主体采用2mm厚冷轧钢板，支腿和锁扣等受力部件采用3mm厚钢板，整体空炉重量控制在15kg以内，成年人可单独搬运转移。
