壁挂式气动软管收纳钣金支架设计

　　在小型机加工车间、家用DIY工坊、汽修工位这类需要频繁使用气动工具的场景里，压缩空气软管的收纳一直是容易被忽略却影响作业效率的细节——散落在地面的软管不仅容易被工件、推车碾压造成表层磨损、内部纤维层断裂，还会绊倒往来作业人员，临时搭在设备边缘的软管则容易滑落沾附地面的切削液、金属碎屑，每次取用都要整理缠绕，额外耗费作业时间。这款壁挂式钣金支架正是针对这类零散气动软管的收纳需求设计，直接固定在墙面空置区域，不占用工作台面与地面通行空间，适配常规口径的PU、PVC气动软管，也可临时悬挂小型气动喷枪、吹尘枪等轻量化工具。

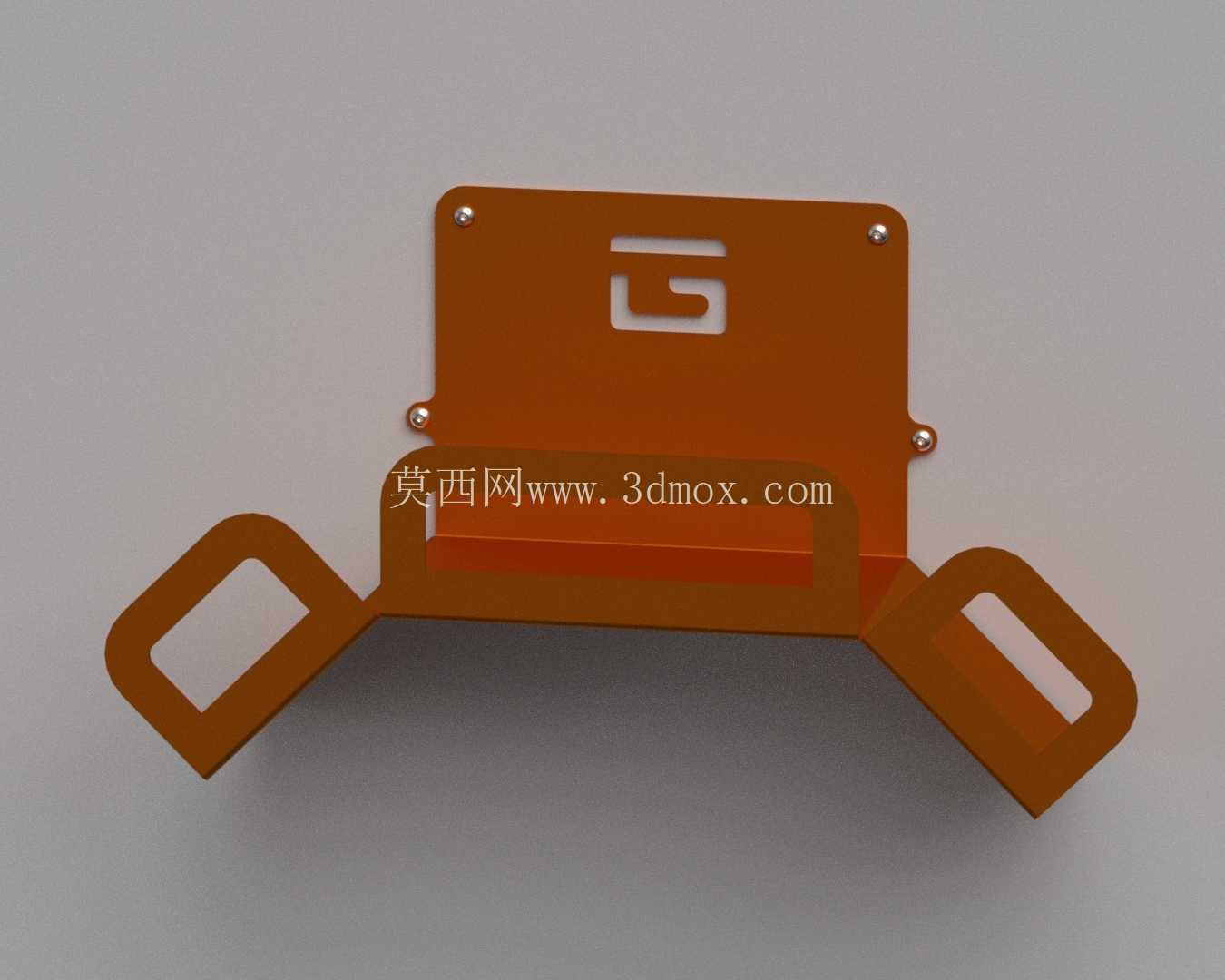

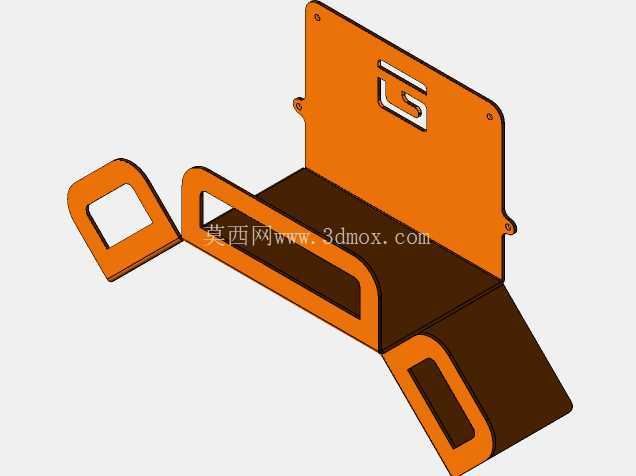

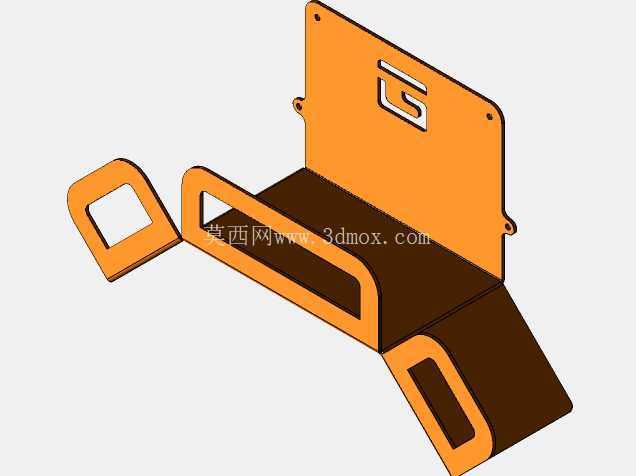

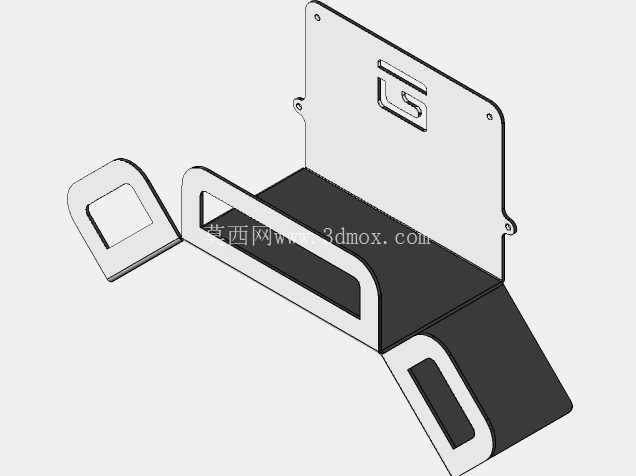

　　从结构设计来看，这款支架采用一体化钣金折弯成型工艺，没有额外的焊接拼接部位，整体结构刚性足够，长期承重不会出现焊缝开裂的问题。背部的安装基板预留了四个沉头安装孔，可直接通过膨胀螺丝固定在混凝土墙面、轻钢龙骨墙面或者木质工位背板上，沉头孔设计能让螺丝头部完全没入钣金平面，不会出现凸起剐蹭软管表层的情况。基板中部预留了品牌标识镂空位，这个设计并非单纯的装饰作用，镂空区域可以作为临时的挂点，悬挂小型的气管接头、快插插头等小零件，也能减少钣金材料的用量，同时降低支架整体自重，减轻墙面安装的承重负荷。支架主体向前折弯出承托槽，槽体的折弯半径做了圆角处理，没有尖锐的钣金切口，避免软管反复取放时被锐边割伤表层。

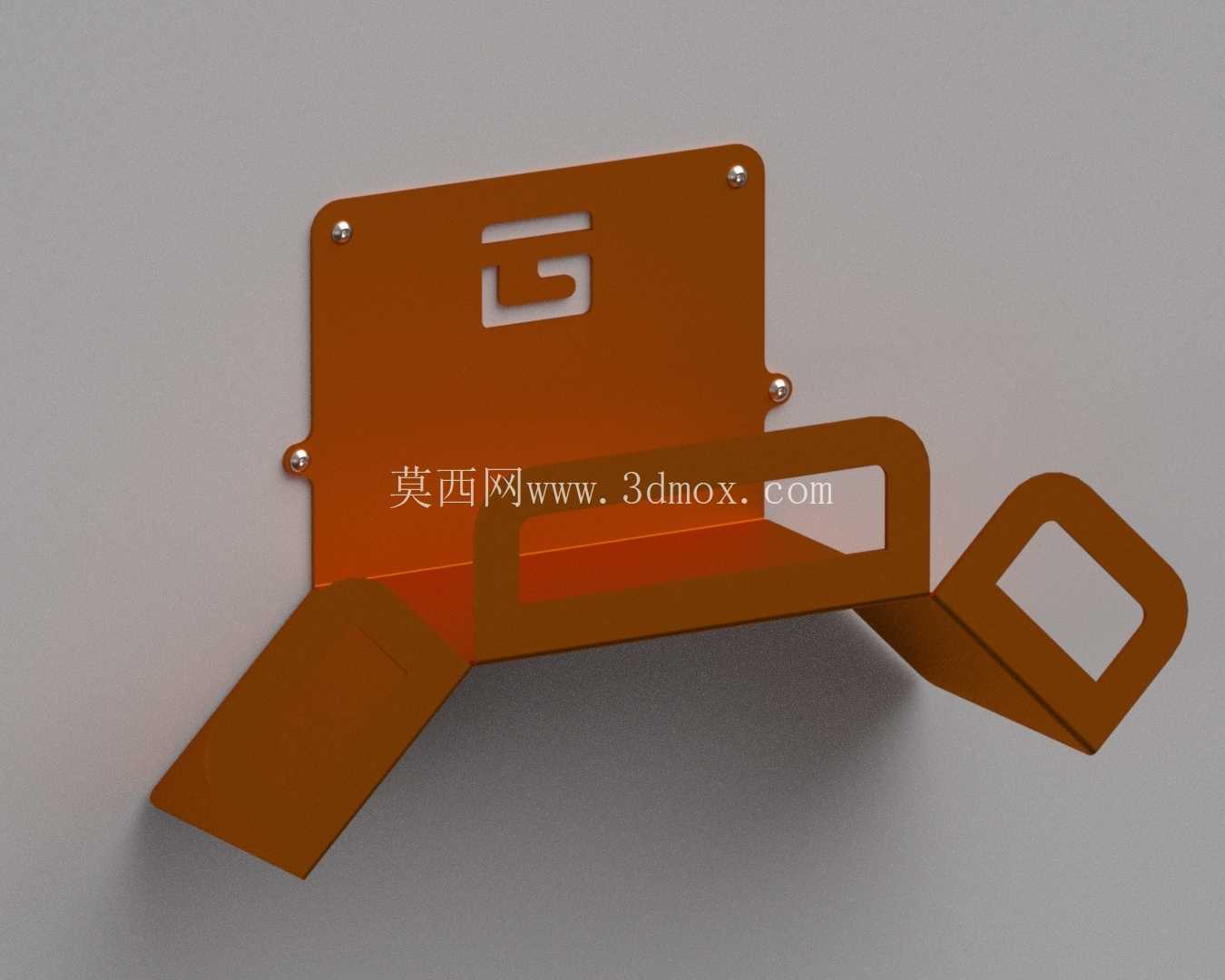

　　承托槽两侧延伸出两个带镂空的挂耳，挂耳的镂空尺寸刚好适配常规气动软管的管径，使用时可以将软管的两端快插接头卡在挂耳位置，避免整卷软管从承托槽上滑落，也可以直接将吹尘枪、胎压枪这类带挂钩的小型气动工具直接挂在挂耳上，取用的时候不用翻找。从安装边界来看，这款支架的背部基板尺寸适配常规的墙面安装间距，四个安装孔的孔位符合日常墙面膨胀螺丝的排布习惯，不需要额外定制打孔模板，普通家用冲击钻即可完成安装，安装完成后支架整体向外伸出的长度不会超过20厘米，不会占用过多的工位前方空间，即使在狭窄的工位间隔区域安装，也不会影响人员正常通行。在实际使用场景中，这类支架可以安装在空压机旁边的墙面上，作为气源端的软管固定收纳位，每次作业结束后将软管盘卷放在承托槽内，两端接头卡在挂耳上，下次使用时直接拿取一端即可拖拽软管到作业位置，不用再整理缠绕在一起的管体；也可以安装在每个作业工位的侧方墙面，每个工位配置专属的软管收纳位，避免不同工位的软管混放缠绕。钣金材质的表面做了喷塑处理，具备基础的防锈耐刮能力，即使在车间内有少量切削液、油污溅到的环境下，也不会轻易出现锈蚀掉漆的情况，日常维护只需要用抹布擦拭表面的灰尘即可，不需要额外的防锈保养。

　　从设计思路上，这款支架没有采用复杂的冲压模具结构，所有折弯工序都可以通过常规的数控折弯机完成，镂空部位可以通过激光切割一次性加工成型，不需要额外的冲压模具投入，小批量DIY加工也能轻松实现，加工精度容易控制，折弯后的拼接误差可以控制在0.5毫米以内，安装时不会出现孔位对不齐的问题。承托槽的深度经过实际适配，刚好可以容纳盘卷后直径15厘米以内的常规10米长气动软管，不会因为槽深过浅导致软管滑落，也不会因为槽深过深导致取放软管时卡滞。两侧挂耳的折弯角度做了轻微的上翘处理，即使挂放重量稍大的小型气动工具，也不会出现工具滑落的情况，挂耳的镂空边缘同样做了去毛刺处理，不会割伤操作人员的手部，也不会剐蹭软管或者工具的表层。在结构强度校核层面，1.5毫米厚度的冷轧钢板材质，通过合理的折弯加强筋结构，整体承重可以达到5公斤以上，完全满足日常气动软管、小型气动工具的悬挂承重需求，不会因为长期承重出现基板变形、折弯部位开裂的问题。安装时需要注意，固定在混凝土墙面时要选用匹配的膨胀螺丝，确保膨胀套管完全进入墙体内部，避免长期承重后支架松动；如果固定在木质背板上，要选用长度足够的自攻螺丝，确保螺丝咬合深度达到15毫米以上，保证安装牢固性。
