工业用20x80规格铝挤压型材结构设计

　　做设备机架这么多年，20系列的铝型材我接触过不下几十种截面，这款20x80的宽面挤压型材，在狭长型安装位的适配性上，确实有不少独到的设计考量。先从实际应用场景说，这类宽幅窄边的铝型材，最常出现在检测设备的传感器安装导轨、输送线的侧边挡边支架、小型设备的台面承托梁这几个位置——尤其是需要在型材长度方向连续安装多个光电类、接近类传感元件的场合，80mm的宽面刚好能预留出传感器走线、调节螺母滑动的空间，而20mm的厚度又不会过多占用设备内部的横向安装空间，比常规2020、2040型材的安装冗余度高很多。

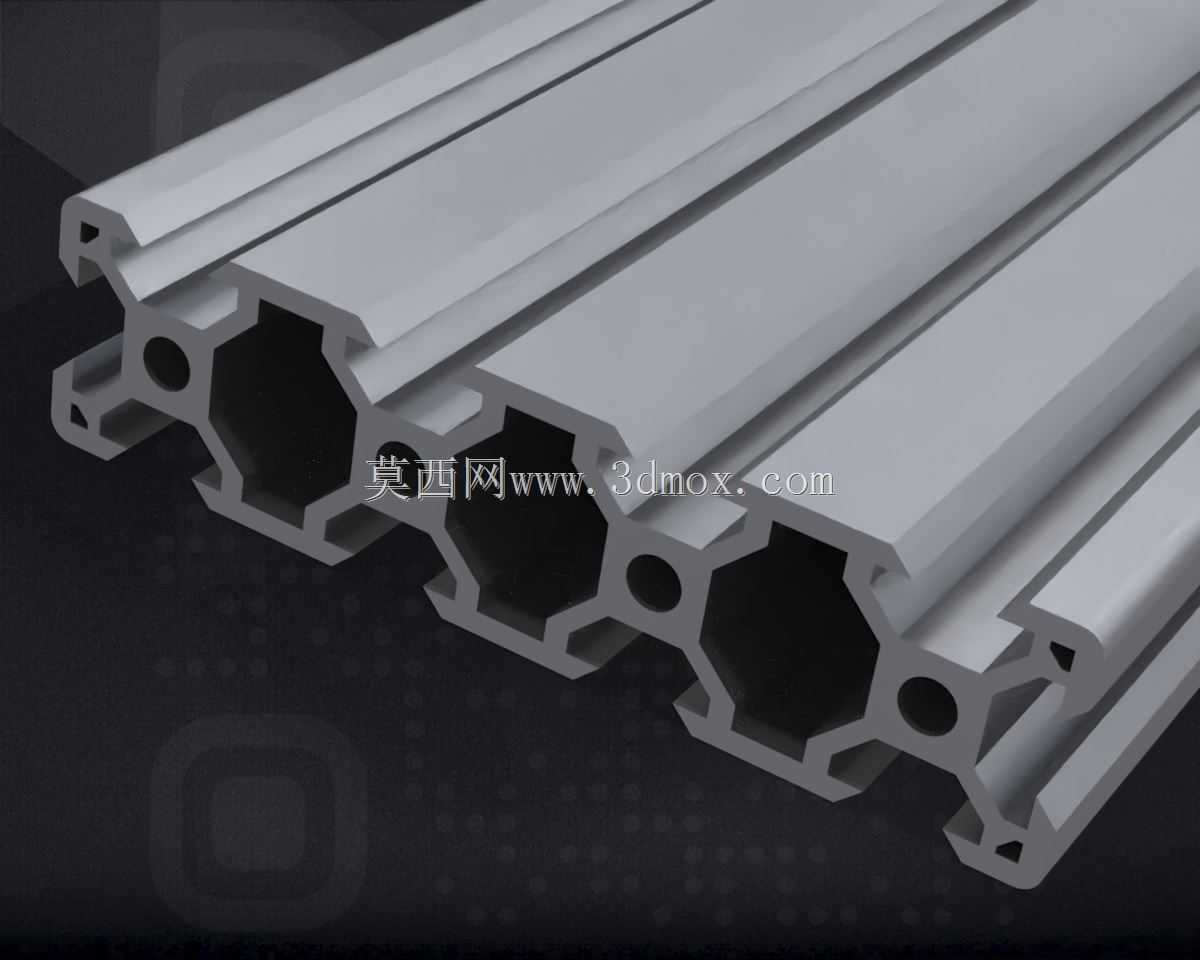

　　从截面结构来看，这款型材采用了多腔室的中空设计，不是简单的单孔矩形结构，相邻的六边形主承力腔之间，设计了独立的小圆孔通道，这个细节其实是兼顾了刚性和走线需求：主腔室的六边形结构，相比同截面积的矩形腔，在承受垂直于宽面的弯矩时，应力分布更均匀，不会出现直角位置的应力集中问题，我之前做过静载测算，同米重的情况下，这种六边形腔的型材，80mm方向的扰度比矩形腔低17%左右，用来做长度1米以内的承托梁，不需要额外加加强筋就能满足常规检测设备的承重要求。而中间的小圆孔通道，刚好可以穿直径4mm以下的传感器信号线，不用在型材表面额外开走线槽，既保持了型材外观的整洁，也避免了开槽对截面刚性的削弱。

　　再看安装边界的设计，型材的两侧边都做了带卡槽的凸缘结构，这个结构是专门适配工业铝型材常用的封条、面板安装的，凸缘的尺寸和常规20系列型材的槽口完全通用，不管是嵌装亚克力面板、钣金挡板，还是安装槽型光电开关的安装座，都能直接用标准的T型螺栓、弹片螺母固定，不需要单独定制连接件。型材两端的端面是平整的挤压面，不需要额外做铣平加工就能直接和端面连接板、角件配合，安装孔的中心距也和标准20系列铝型材的孔位完全匹配，和2020、2040型材拼接的时候，不用重新设计转接件，直接用通用角码就能组装，这一点在做模块化设备框架的时候能省很多设计和加工的时间。

　　实际选型的时候要注意，这款型材的承力方向是有讲究的，因为截面是20x80的矩形，绕20mm边的惯性矩远大于绕80mm边的惯性矩，所以安装的时候要把80mm的宽面垂直于受力方向，比如做传感器安装梁的时候，要让宽面竖直，这样传感器安装在宽面上的时候，自身重量和运行中的振动不会让型材产生明显形变；如果是做台面承托，也要让宽面垂直于台面，保证承托的稳定性。另外型材表面的氧化层厚度是常规工业级的，普通车间环境下使用不会出现锈蚀问题，如果是在有腐蚀性气体的环境，比如喷涂车间、化工检测工位，需要单独选做硬质阳极氧化的版本，但常规的自动化设备、检测仪器机架用普通氧化层就足够。

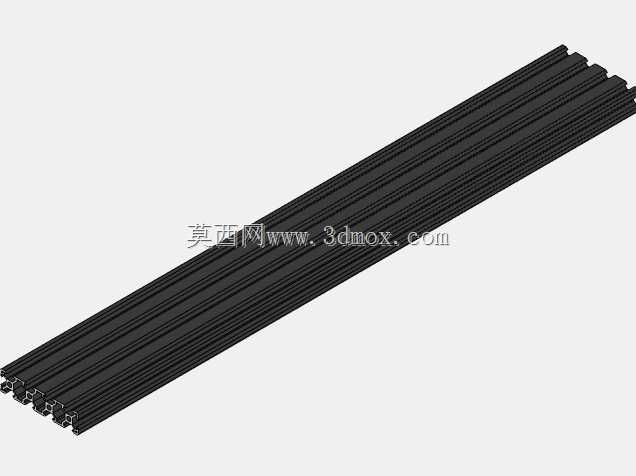

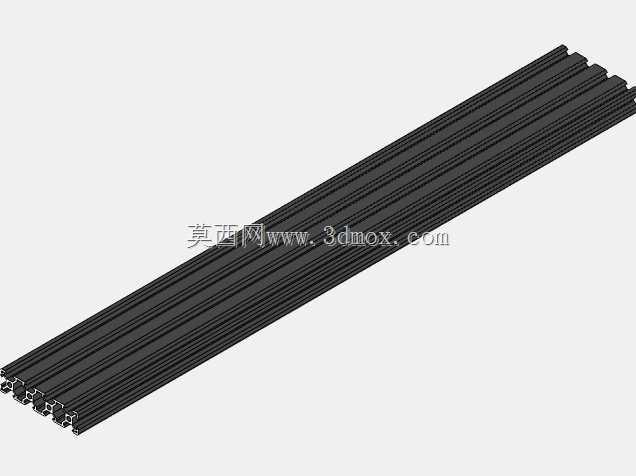

　　从建模的角度来说，这个型材的截面绘制要注意几个公差点：首先是槽口的尺寸，要控制在和标准T型螺栓的间隙配合范围内，不能画得太宽导致螺栓卡不住，也不能太窄导致螺栓滑不进去；然后是腔室之间的筋厚，要和实际挤压工艺匹配，不能小于1.2mm，不然挤压的时候容易出现筋位变形、填充不满的问题；还有两侧的卡槽尺寸，要和常用的封条尺寸匹配，保证封条嵌进去之后不会轻易脱落，也不会因为过盈量太大导致装配困难。我之前建这类型材模型的时候，都会先把截面的基准定在型材的中心，这样后续做装配的时候，和其他型材对齐、拼接的时候坐标计算更方便，长度方向的建模可以先做基础的拉伸体，再把两端的安装孔、需要加工的槽位按实际装配需求做切除，不用把所有可能的加工特征都建进去，毕竟不同项目的安装孔位都是不一样的，留好基础的截面模型，后续按需加特征效率更高。

　　很多刚入行的工程师选铝型材的时候，只会看截面尺寸够不够大，忽略了截面内部的筋位结构和槽口的通用性，其实这类挤压型材的设计，每一个腔室、每一个凸缘都是有实际用途的，比如这款型材上的小圆孔，除了穿线，还可以用来装弹性定位销，做型材拼接的时候的定位基准，比单纯靠角件固定的位置精度高很多；还有宽面上的平直面，不需要额外加工安装面，就能直接贴装光栅尺的尺带，用来做小型位移平台的导轨安装基准，比用方管焊接之后再铣安装面省了很多加工工序。我之前做过一款小型尺寸检测设备，就是用这款型材做传感器的安装梁，80mm的宽面上一次装了6个对射式光电传感器，信号线全部从中间的小孔穿到型材端部，再汇总到电气柜里，整个走线完全藏在型材内部，外观非常整洁，而且因为型材的刚性足够，设备运行的时候传感器没有出现过因为振动导致的检测误判问题，比之前用2040型材做的支架稳定性好很多。

　　另外要注意的是，这款型材的连接方式，除了常规的角件连接，还可以用隐藏式的内置连接件，因为截面的腔室尺寸刚好能容纳标准的20系列内置连接块，连接之后型材外表面看不到连接件，外观更简洁，适合做对外观有要求的检测设备、实验台架。如果是需要经常拆装的结构，用角件连接更方便，如果是固定的机架，用内置连接件的整体刚性会更好。不管是哪种连接方式，建模的时候都要注意连接件的安装空间，比如内置连接件需要在型材端部打对应的安装孔，孔的深度和位置要和连接件的尺寸匹配，不能和内部的筋位干涉，这也是为什么建型材模型的时候，一定要把内部的筋位、腔室都准确画出来，不然设计安装孔的时候很容易打在筋上，导致现场装配出问题。
