55加仑桶钢制防泄漏托盘金属构件设计

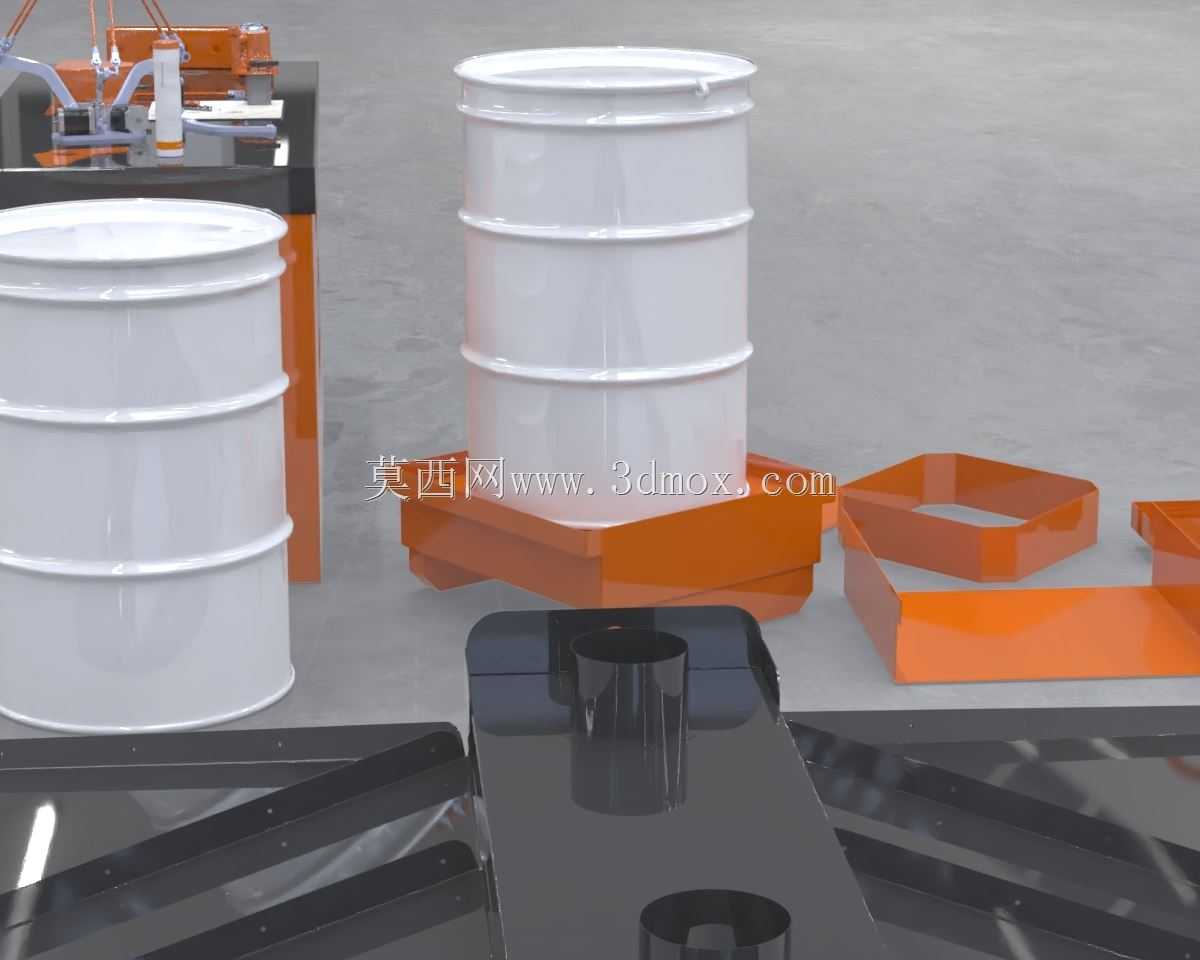

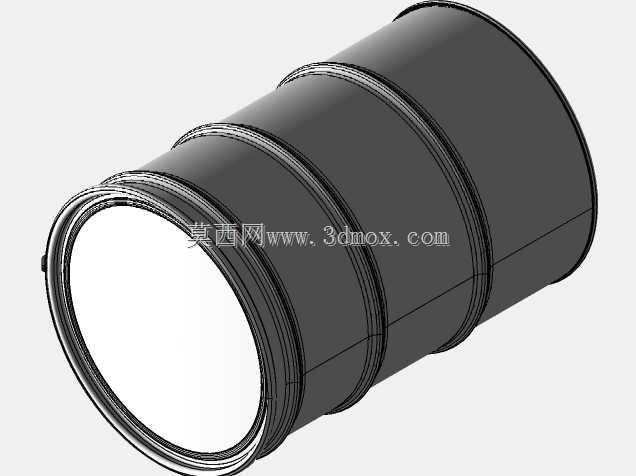

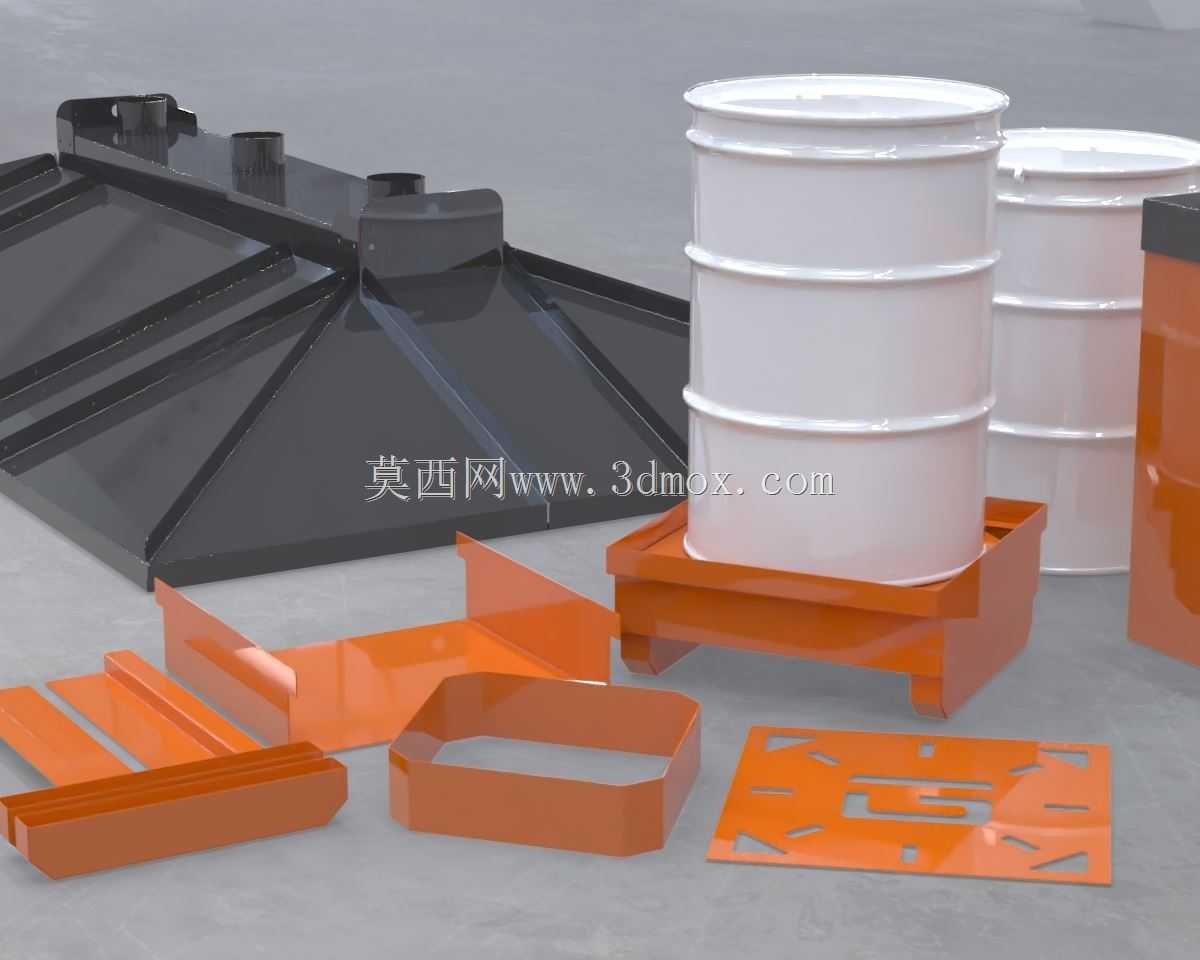

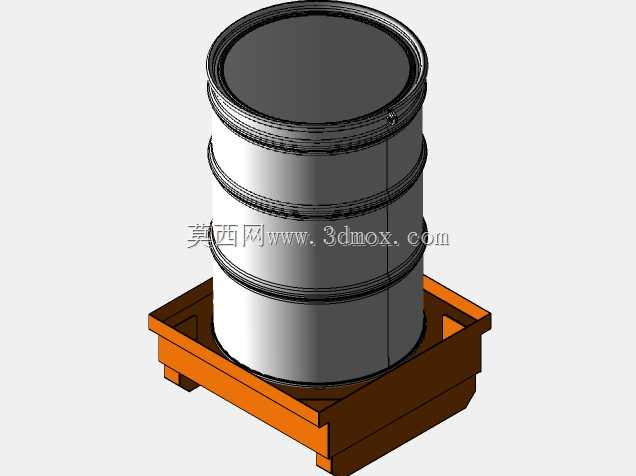

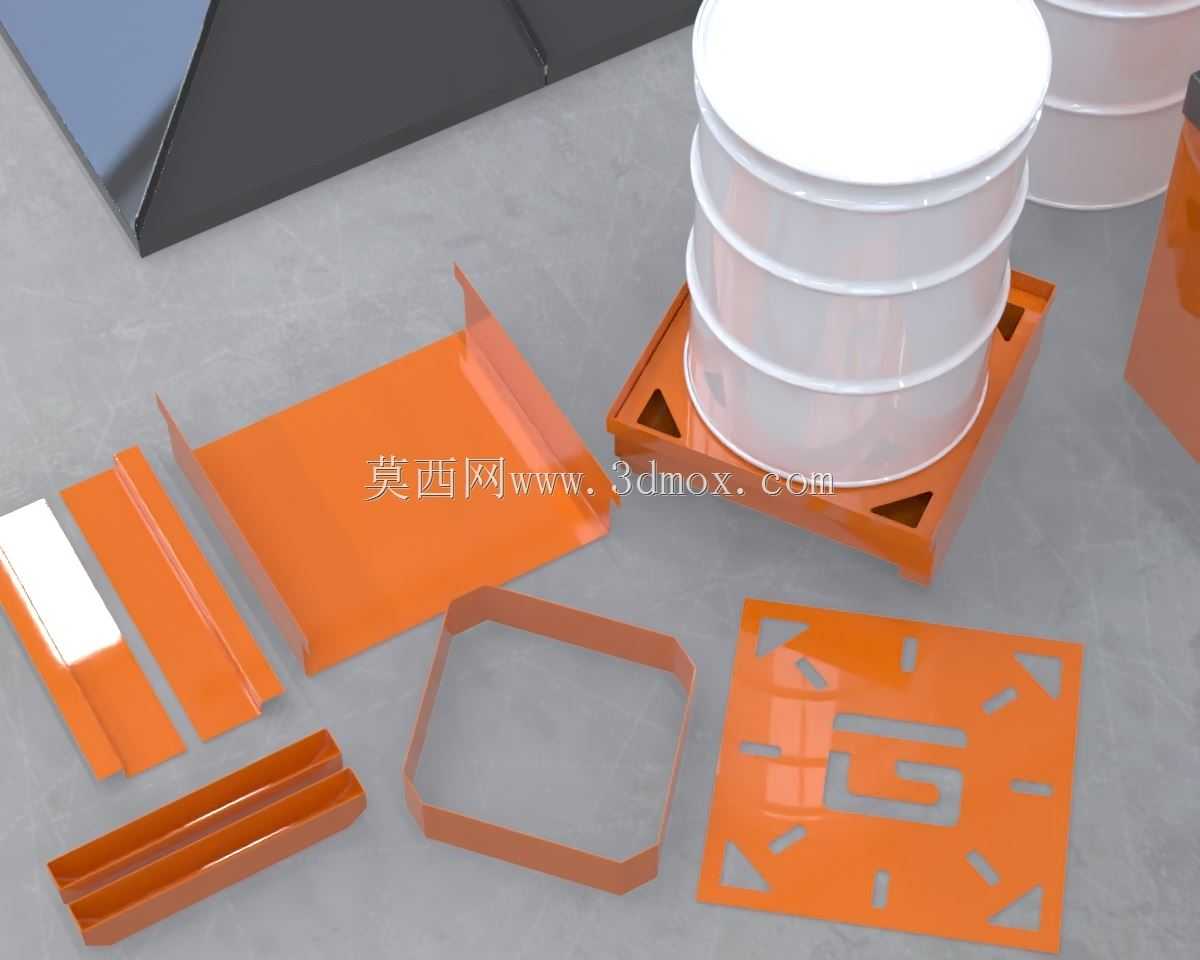

　　在化工仓储、油品存放、危化品周转的作业场景里，单桶或多桶55加仑标准工业桶的泄漏防控一直是现场安全管理的核心环节，这类钢制泄漏控制托盘的金属板构件，正是整套防泄漏托盘的核心承载与导漏结构，直接决定托盘的承重能力、密封导排效果与长期使用可靠性。从实际工况出发，这类构件首先要适配标准55加仑钢桶的放置边界，常规单桶位的托盘金属承载面需要匹配桶底直径的落位范围，预留足够的支撑接触面积，避免桶体放置后出现偏载、滑移，多桶拼接的结构还要考虑相邻桶位的间距，满足叉车作业时的插取空间，同时金属板的折边高度要符合防溢容量要求，确保单桶完全泄漏时的液体能够完全被托盘围挡容纳，不会外溢到作业地面。设计这类金属板构件时，首先要拆解整套托盘的受力路径：

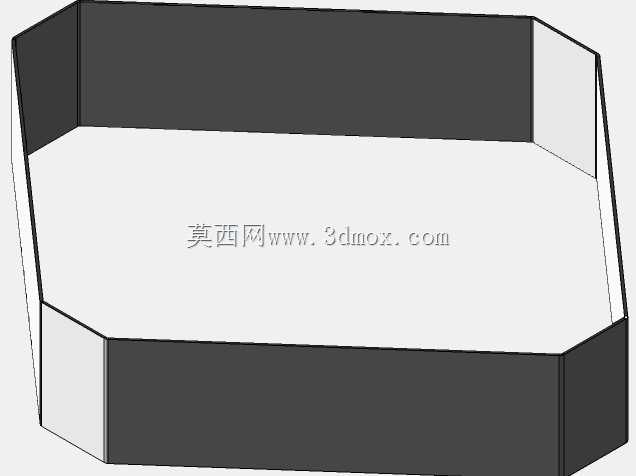

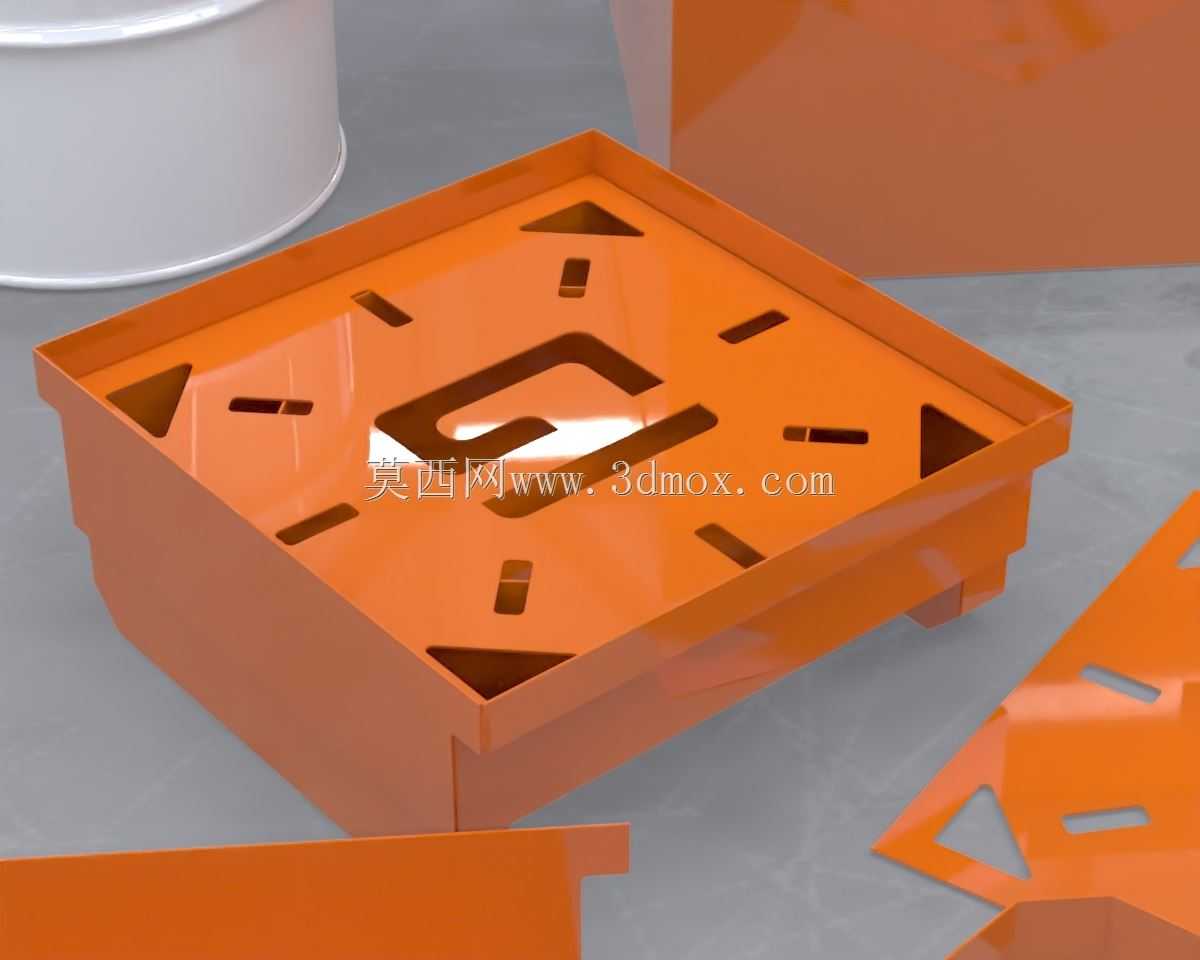

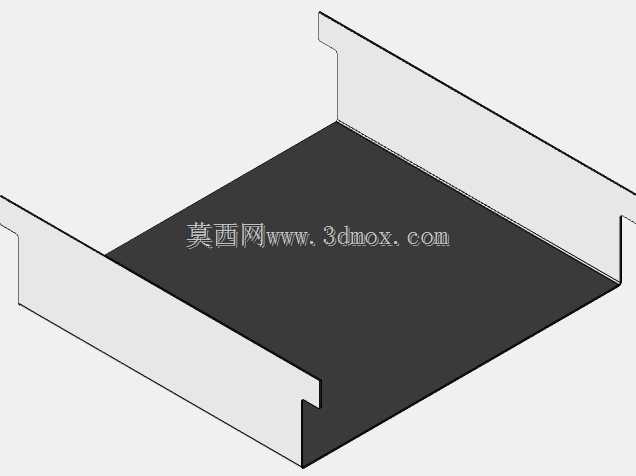

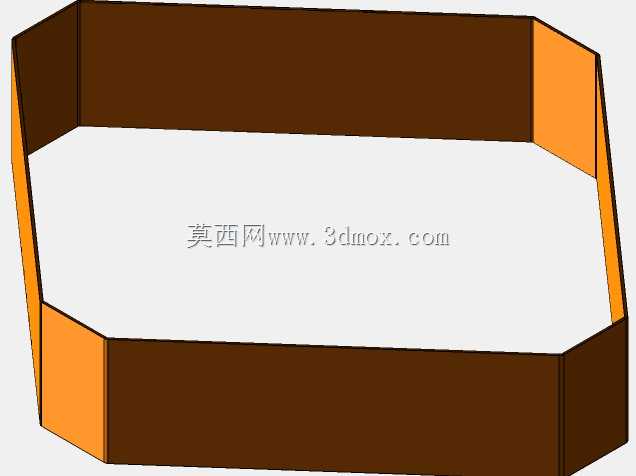

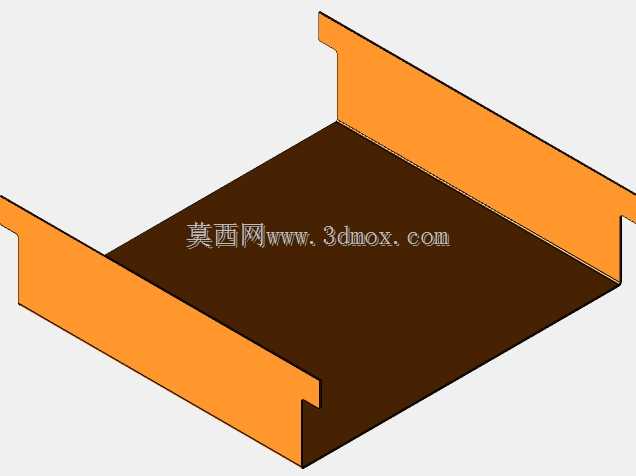

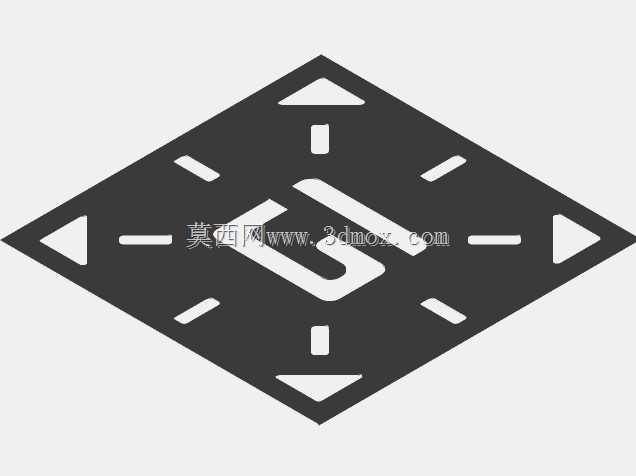

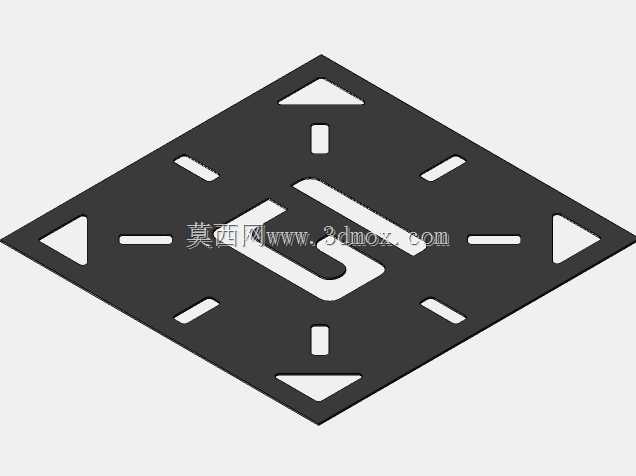

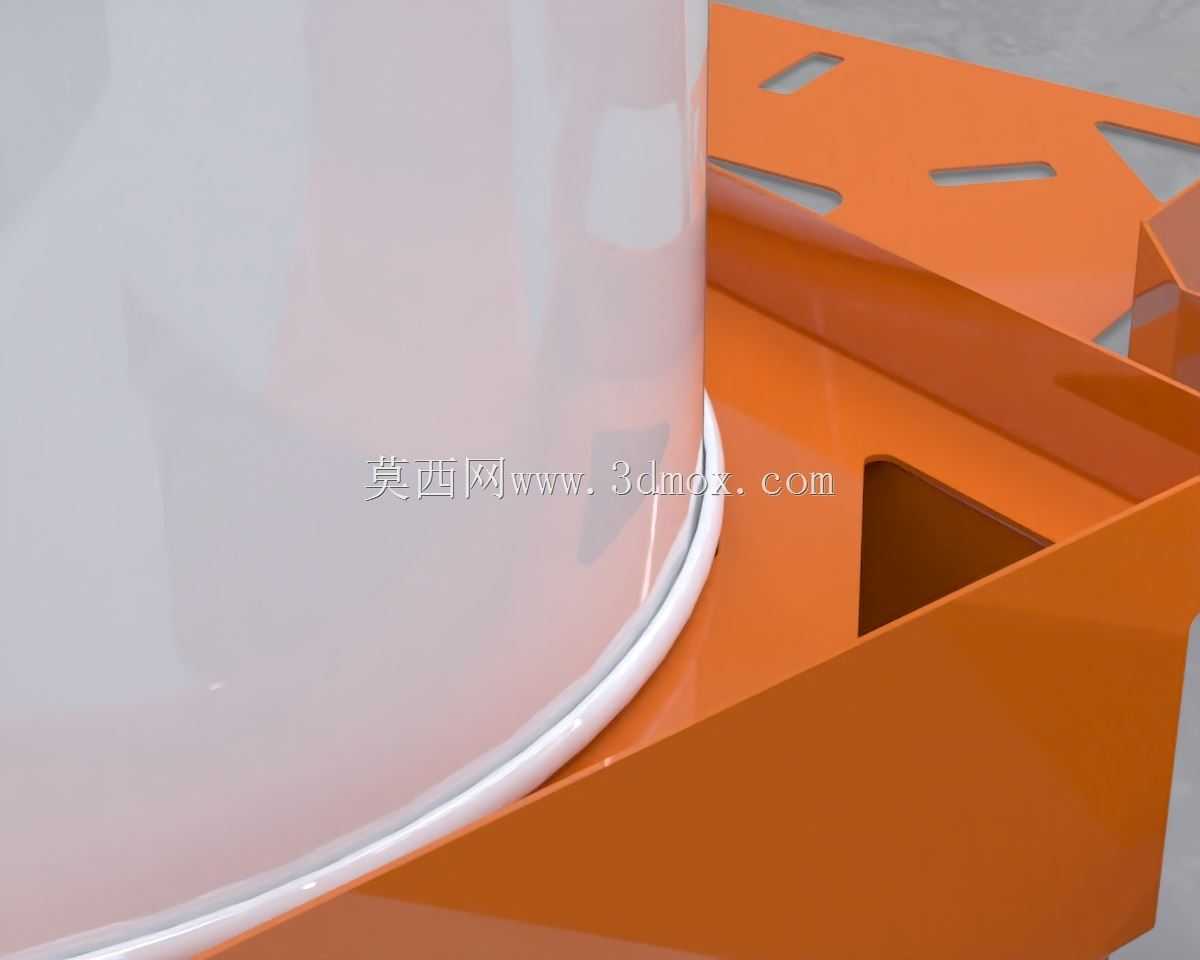

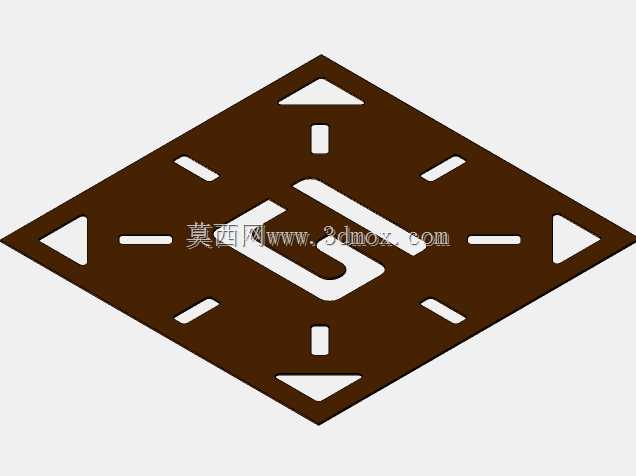

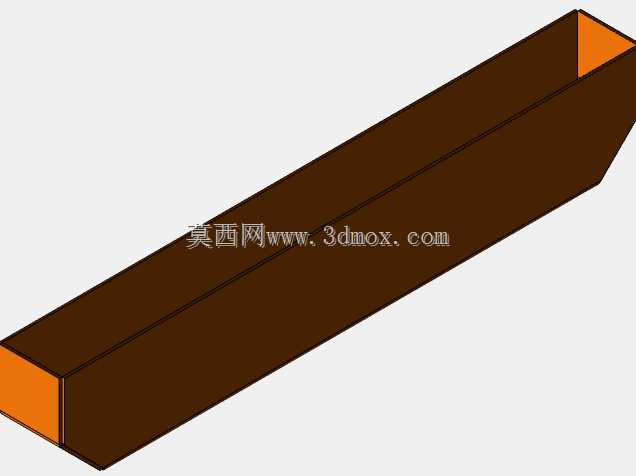

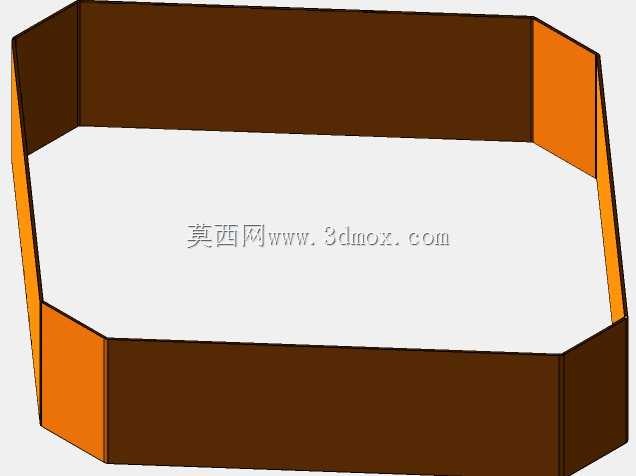

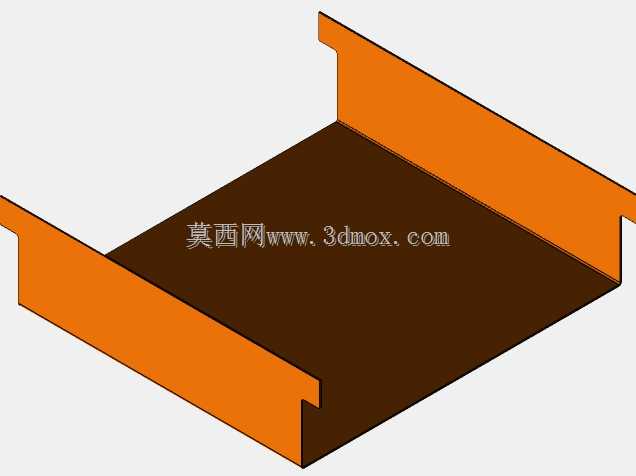

　　桶体满载时的重量通过桶底传递到上层承载金属板，再通过板体下方的支撑筋、导流槽结构分散到底部的支撑脚，因此金属板的下料排版需要优先考虑板材的纤维方向，折弯处的圆角半径要匹配所选钢板的厚度，避免冷作折弯时出现应力开裂，尤其是长期接触腐蚀性液体的使用场景，板件的折弯接缝处还要预留焊接后的打磨钝化余量，减少腐蚀介质的积存死角。从功能特性来看，上层承载金属板并非整面封闭结构，而是开设了规则的漏液通槽，槽体的宽度既要保证泄漏的液体能够快速流入托盘下方的储液腔，又要避免桶底的防滑垫、现场掉落的小尺寸杂物卡入槽内造成堵塞，槽边的翻边结构做了向下的倾角处理，一方面提升板体的整体抗弯刚度，减少满载时的板体下挠变形，另一方面可以引导液体顺着翻边快速滴落，不会在板面积存残留。托盘的侧围金属板采用一体化折弯成型，转角处采用满焊密封处理，焊缝高度不低于板材厚度的0.8倍，焊接完成后需要做煤油渗透检漏，确保整个围板结构没有渗漏点，侧围板的下边缘与底部储液腔的连接位置预留了密封胶条的安装槽，通过螺栓压紧实现静密封，避免储液腔内的液体从拼接缝隙渗出。考虑到现场作业时可能出现的桶体搬运磕碰，金属板的外露边缘全部做了钝角倒边处理，没有尖锐的毛刺或直角边，减少作业人员磕碰受伤的风险，同时承载板的表面做了防滑的凹凸压型，即使桶底沾有少量油污或积液，也能保证桶体放置后的稳定性，不会出现滑动移位。在安装边界的匹配上，整套金属板构件的外形尺寸要适配标准塑料或钢制托盘底座的安装孔位，

　　板件上预留的连接孔采用长圆孔设计，抵消焊接加工带来的尺寸误差，方便现场装配时的位置调整，支撑脚位置的金属板做了局部加厚的叠焊处理，对应叉车插臂的入口位置做了加强筋焊接，避免叉车作业时插臂撞击造成板件变形。不同于普通的平面托盘结构，这类防泄漏托盘的金属板在导流设计上做了坡度处理，整个承载面朝着漏液槽的方向做了微小的倾斜坡度，角度控制在1-2度之间，既不会影响桶体放置的稳定性，又能保证泄漏的液体可以在重力作用下快速汇入漏液槽，不会在板面积留形成积液，减少现场清理的工作量。针对不同的使用场景，金属板的表面处理也有对应的设计考量，用于普通油品存放的场景采用喷塑处理，提升板材的防锈能力；用于强腐蚀性化学品存放的场景，

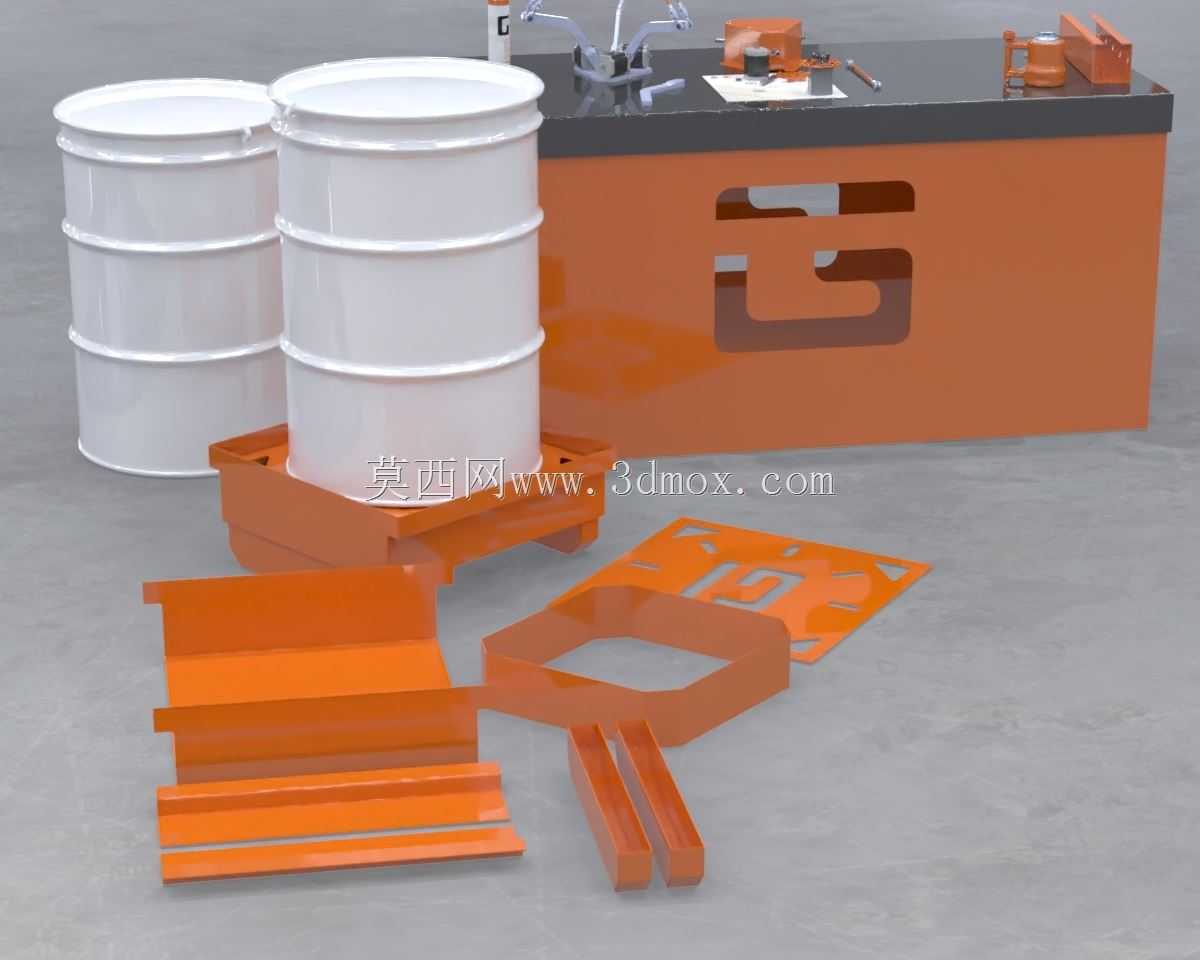

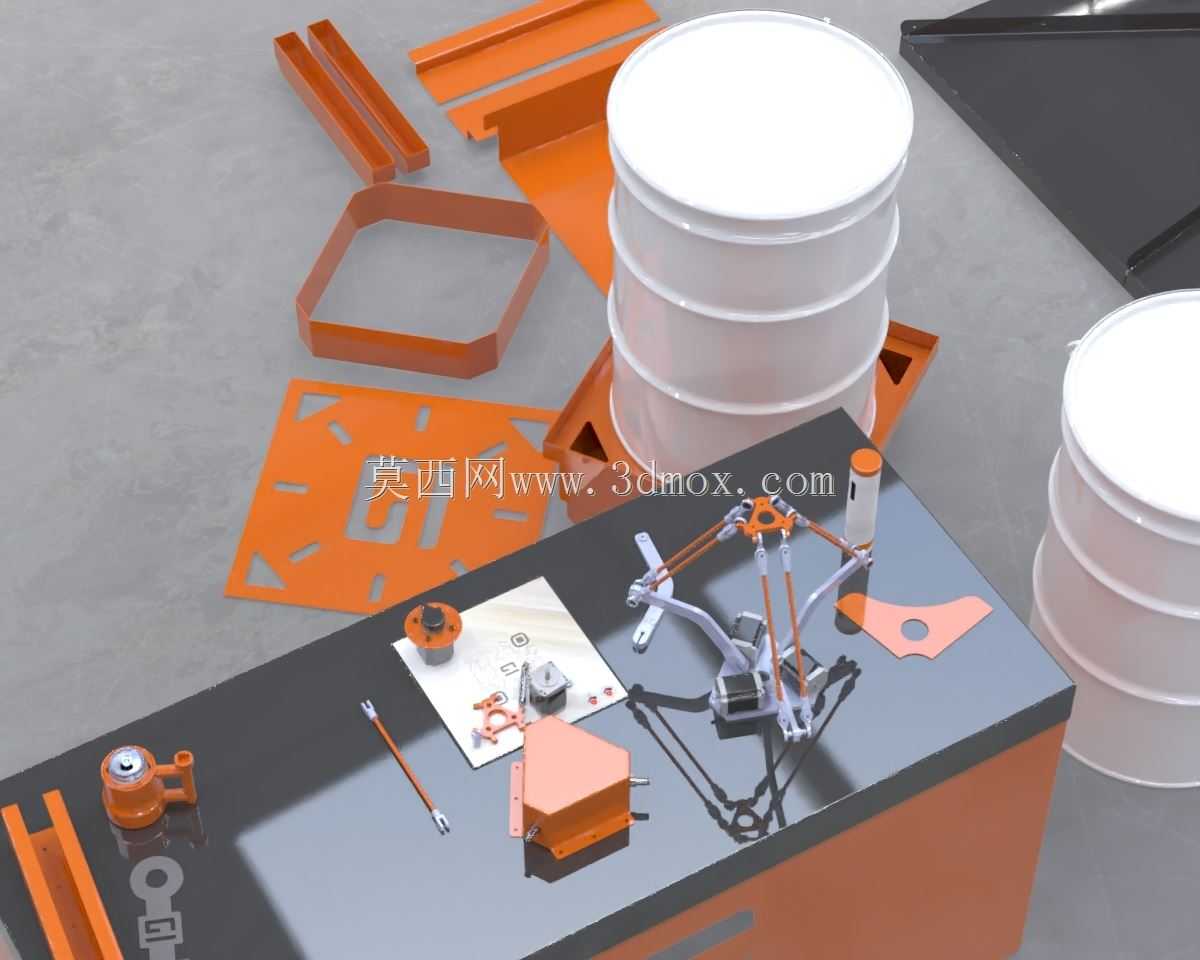

　　则会在板材下料折弯完成后做镀锌或衬塑处理，板件的拼接缝隙全部做密封处理，避免腐蚀介质渗透到板材夹层造成锈蚀。从建模逻辑来看，这类金属板构件全部采用钣金模块进行参数化建模，每一道折弯、每一个切口、每一处开孔都对应实际加工的工序步骤，折弯扣除值根据所选板材的材质、厚度提前设置，确保建模展开后的下料尺寸与实际加工尺寸一致，减少后续加工的试错成本，构件之间的装配间隙控制在0.5-1mm之间，既满足装配的便利性，又不会因为间隙过大造成密封失效。在实际使用中，这类金属板构件属于易损更换件，长期使用后可能因为重物撞击、腐蚀出现变形或渗漏，因此建模时所有的安装尺寸都做了参数化关联，后续如果需要适配不同容量的桶型、不同尺寸的托盘底座，只需要调整对应的参数即可快速生成新的构件模型，不需要重新从零开始绘制，大幅提升设计迭代的效率。
