适用于小型工坊的箱式喷砂机结构设计

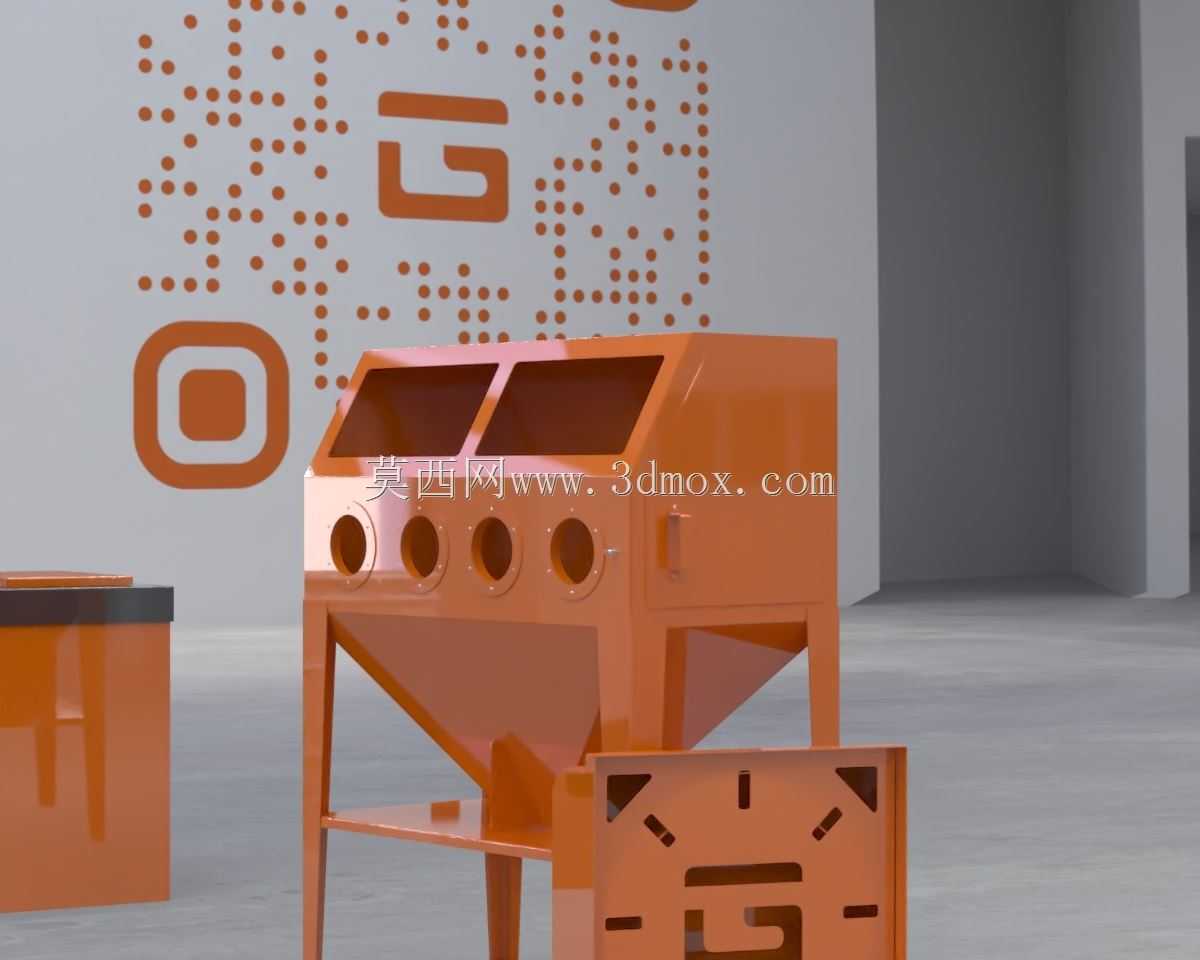

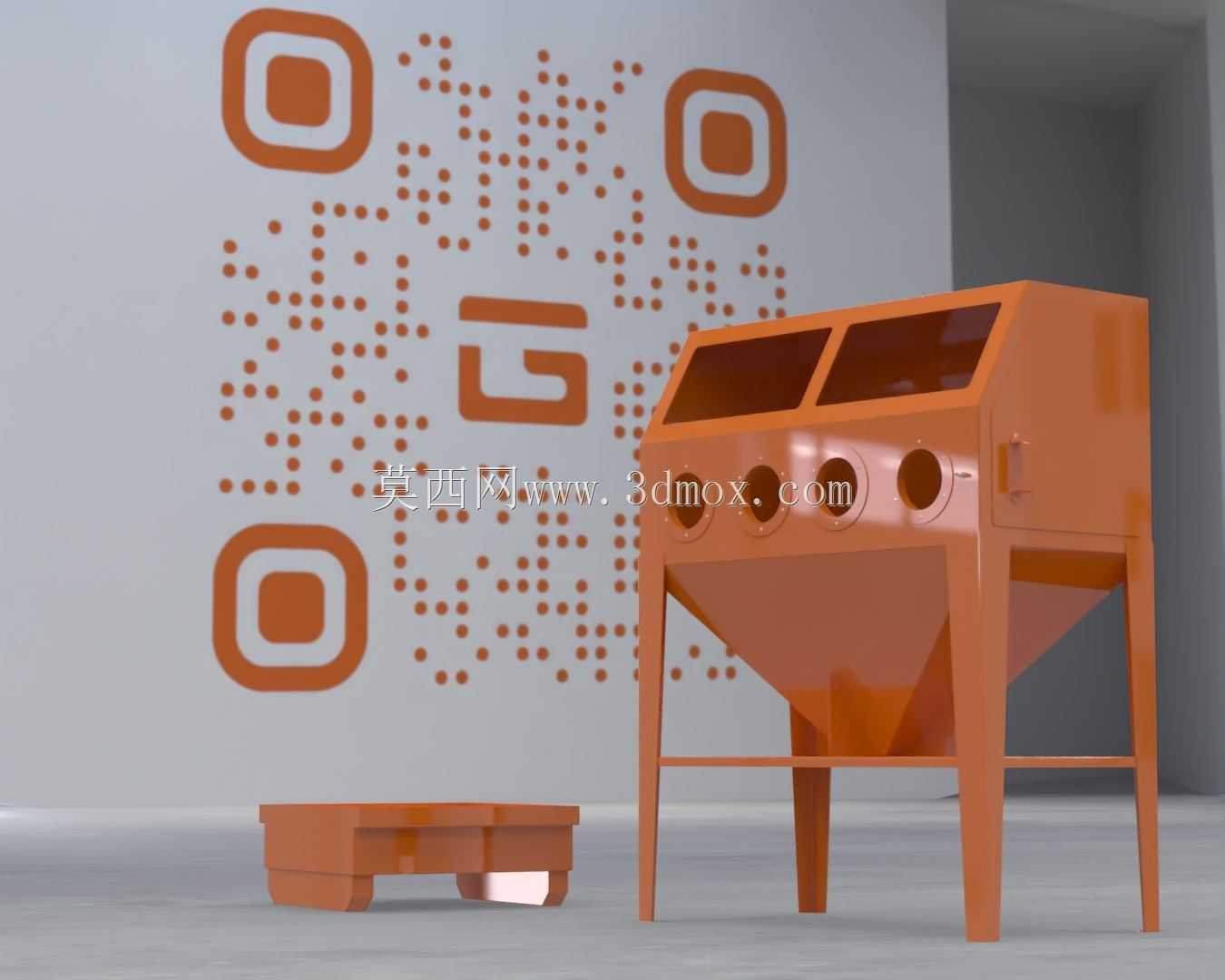

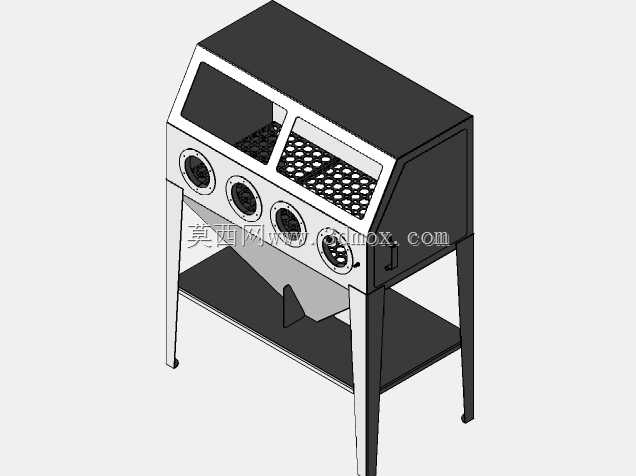

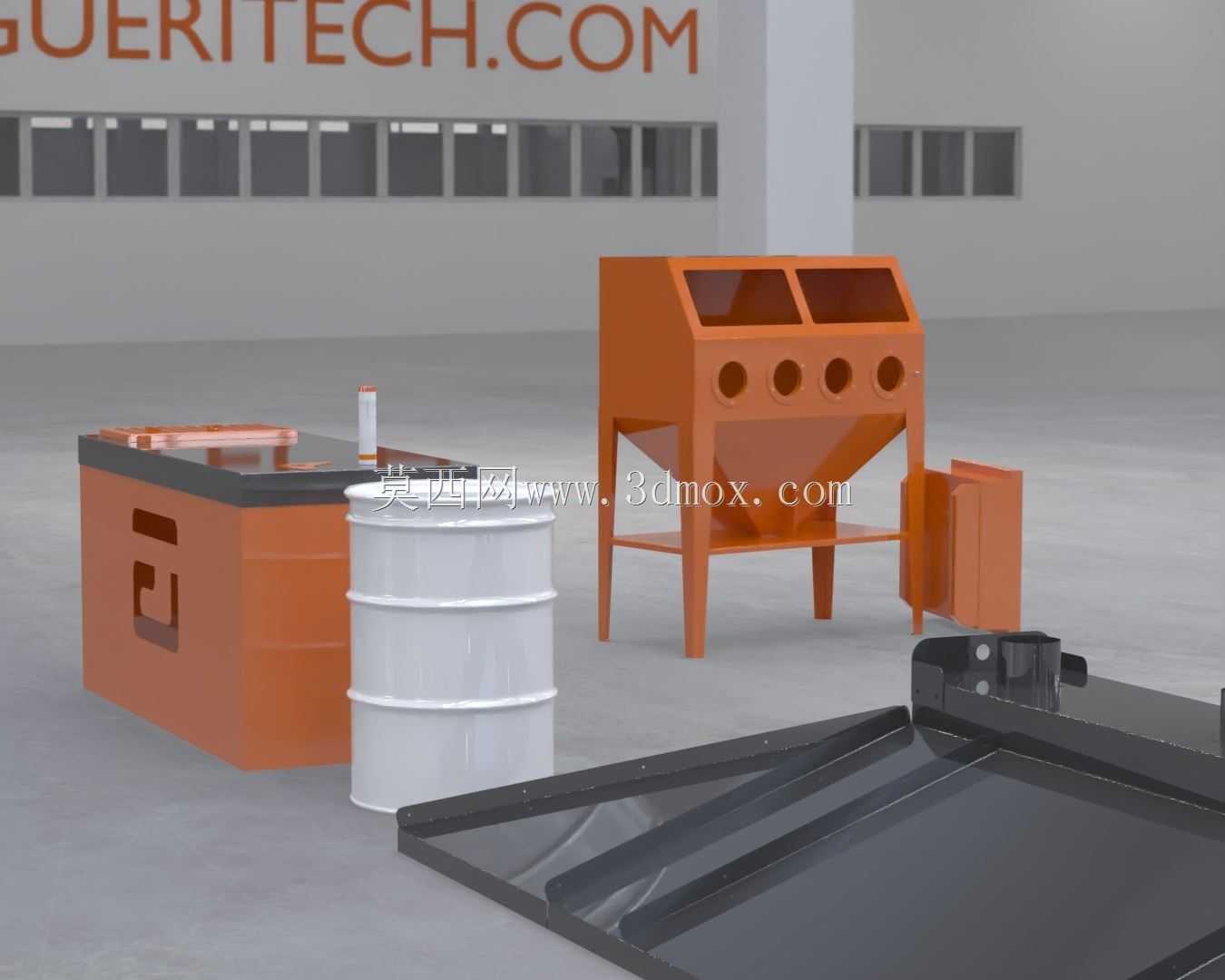

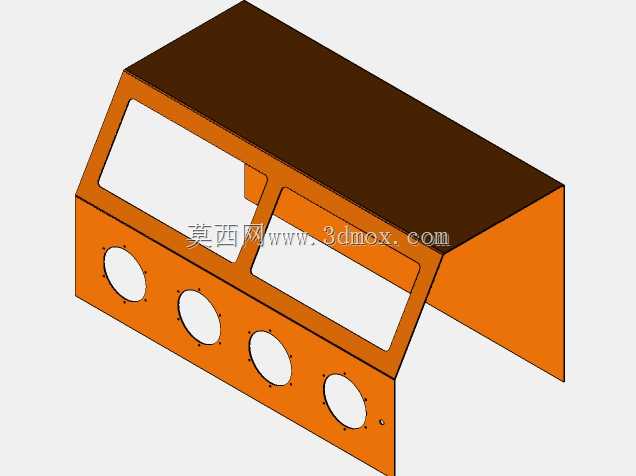

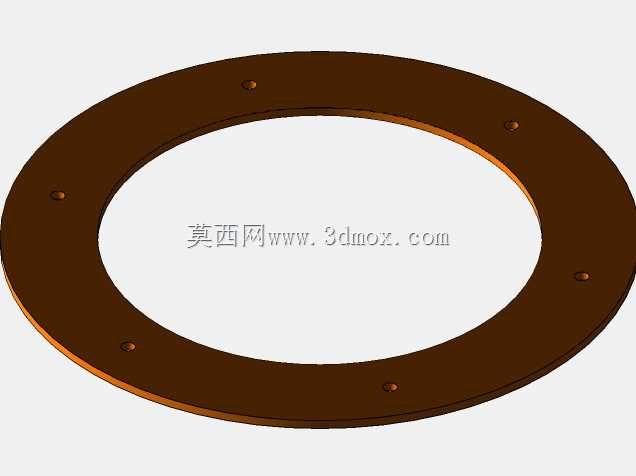

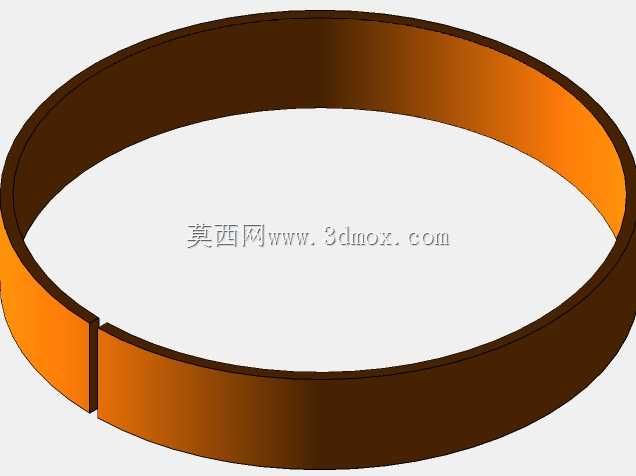

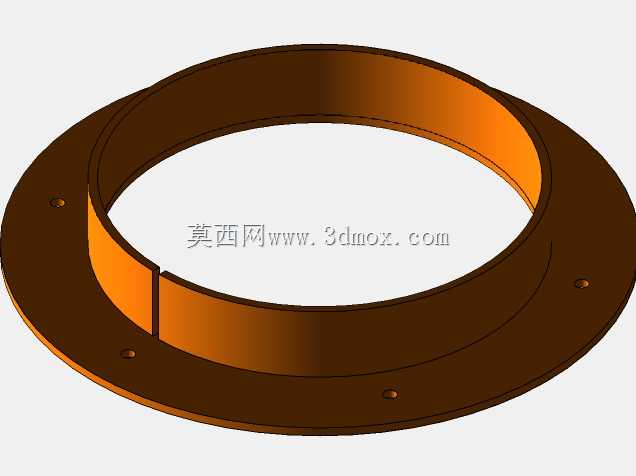

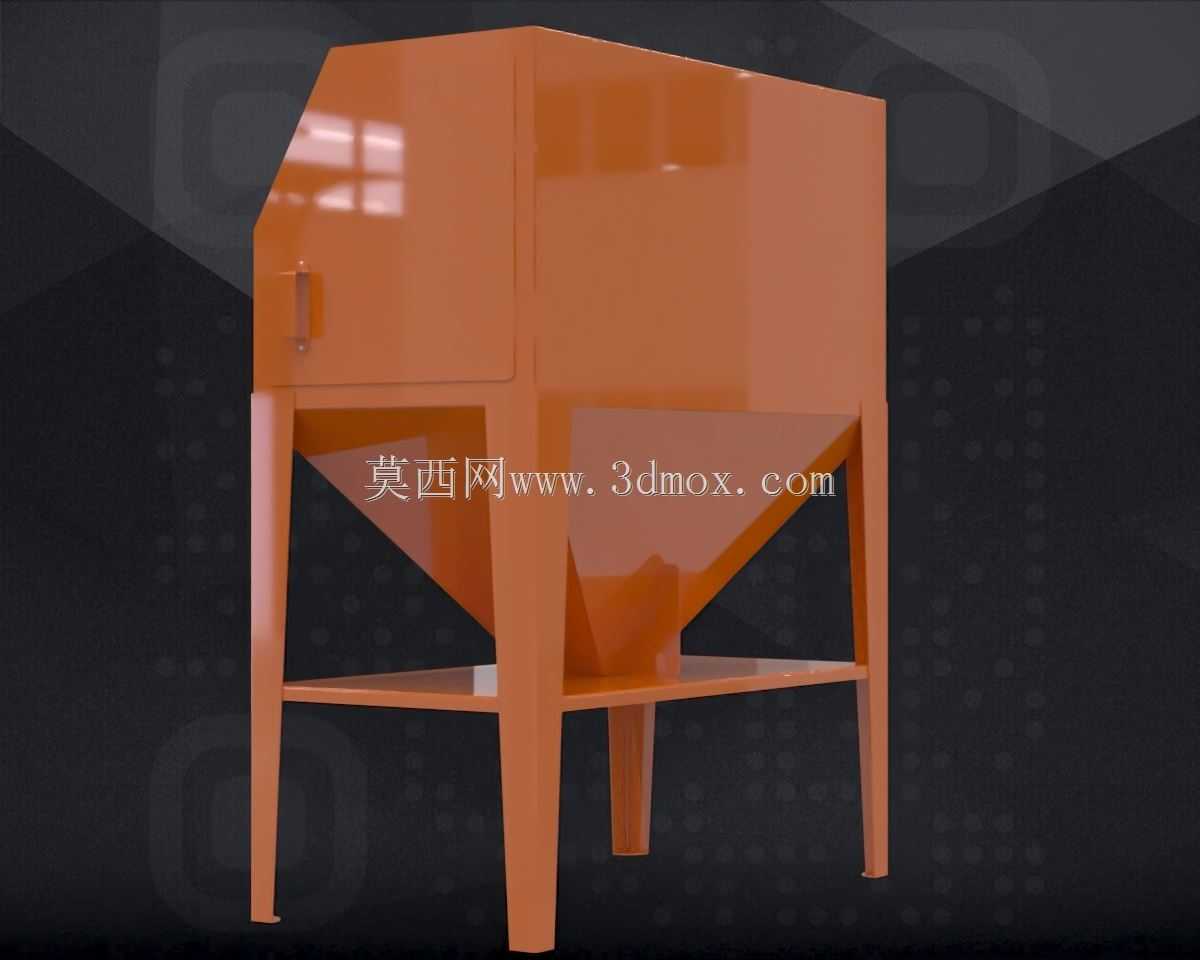

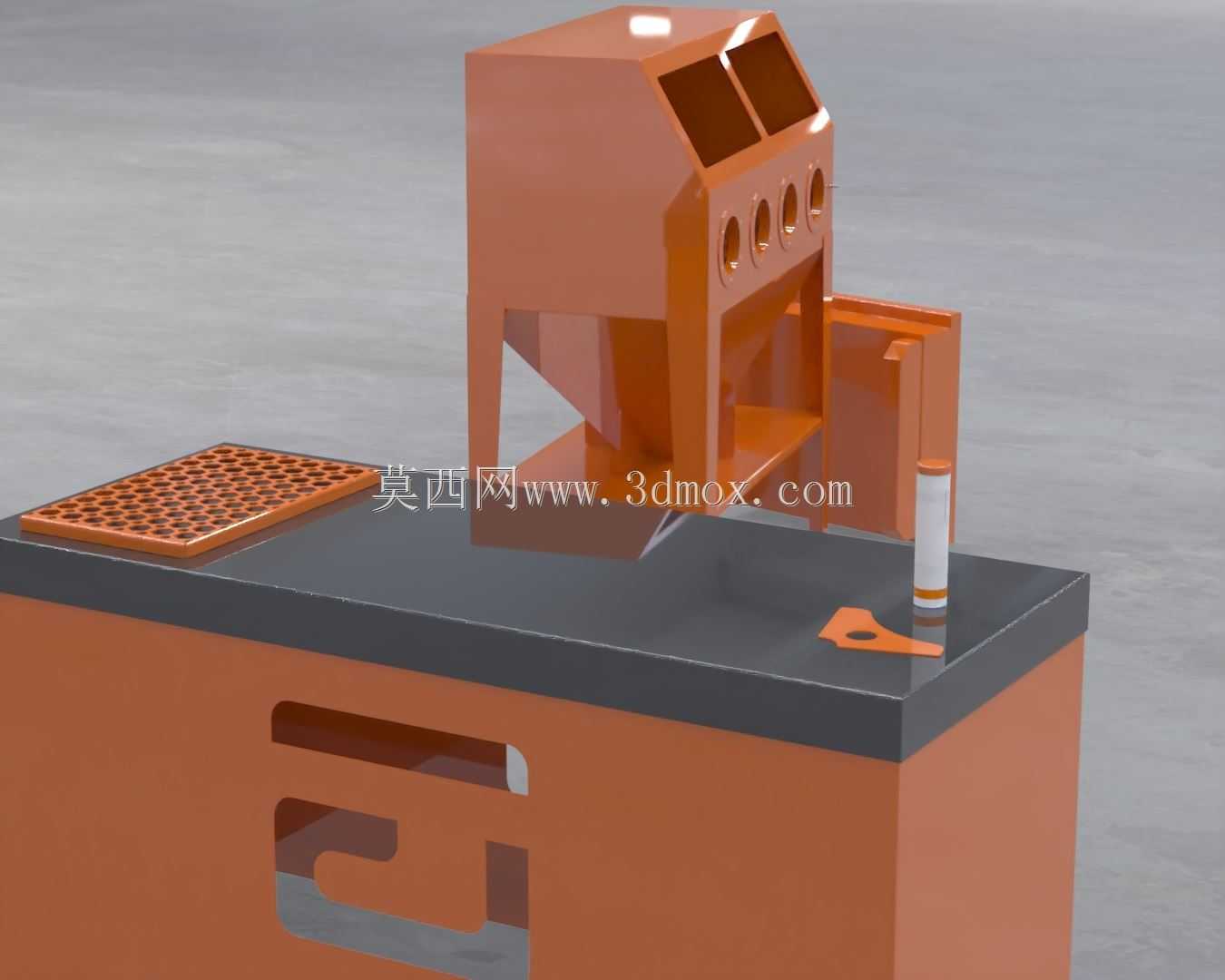

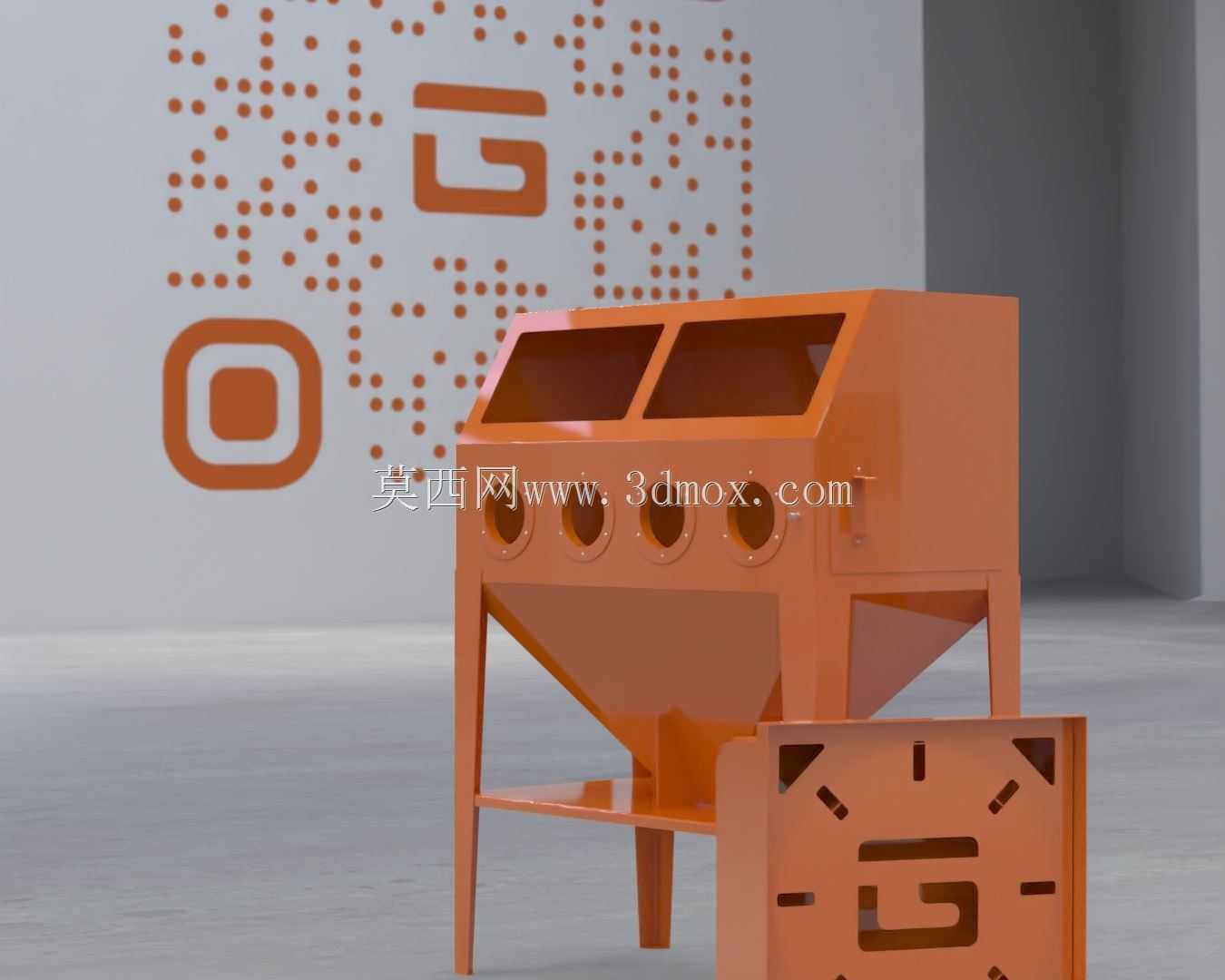

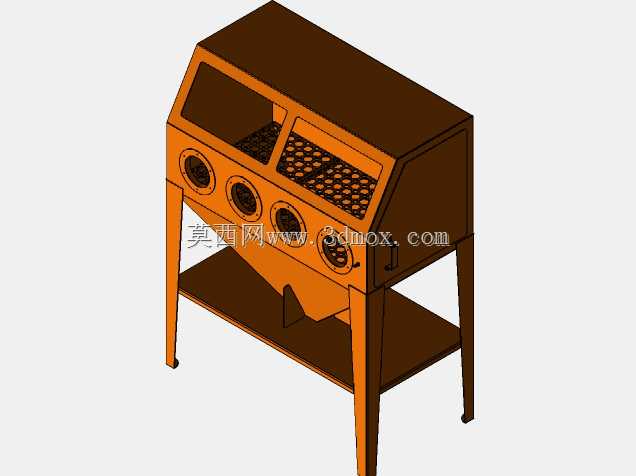

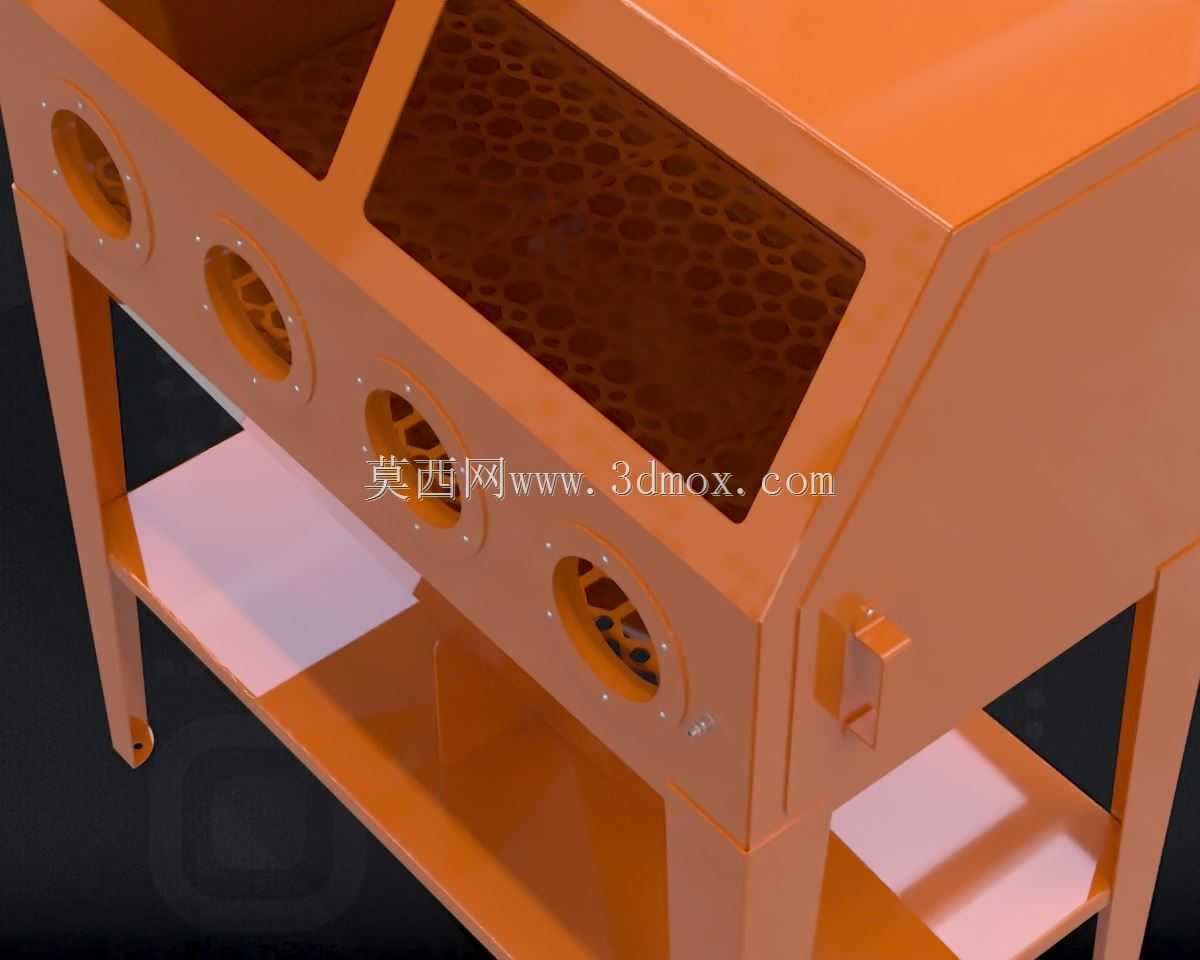

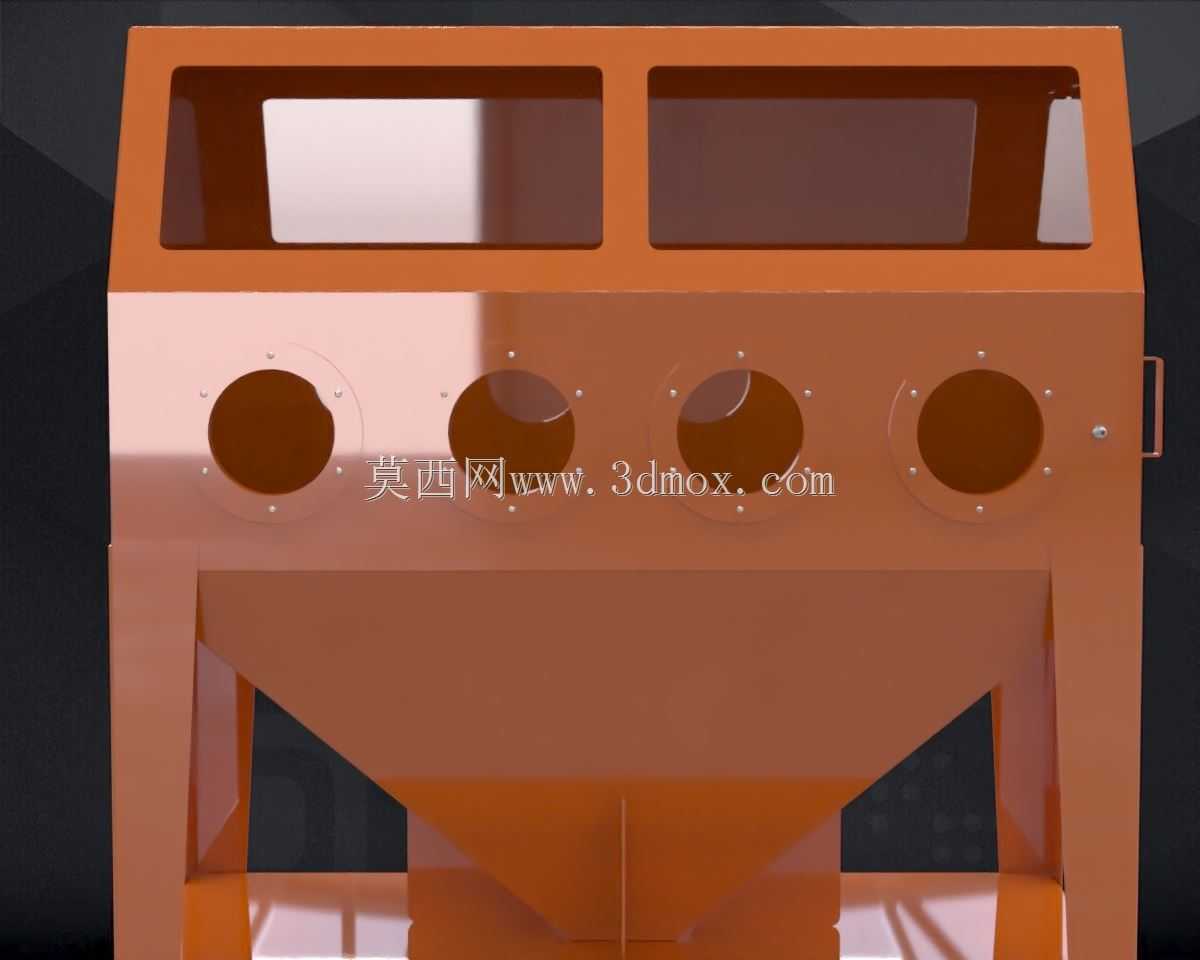

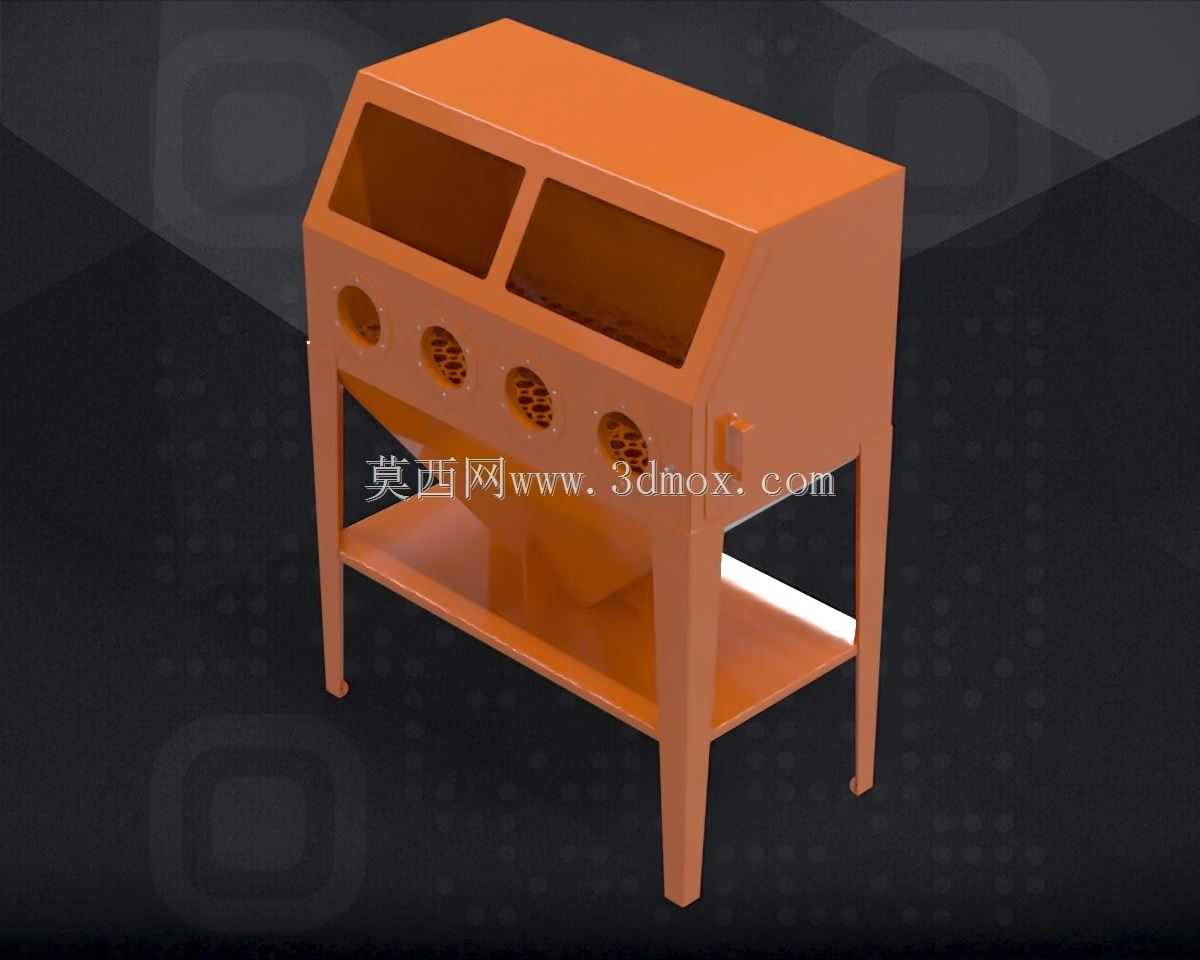

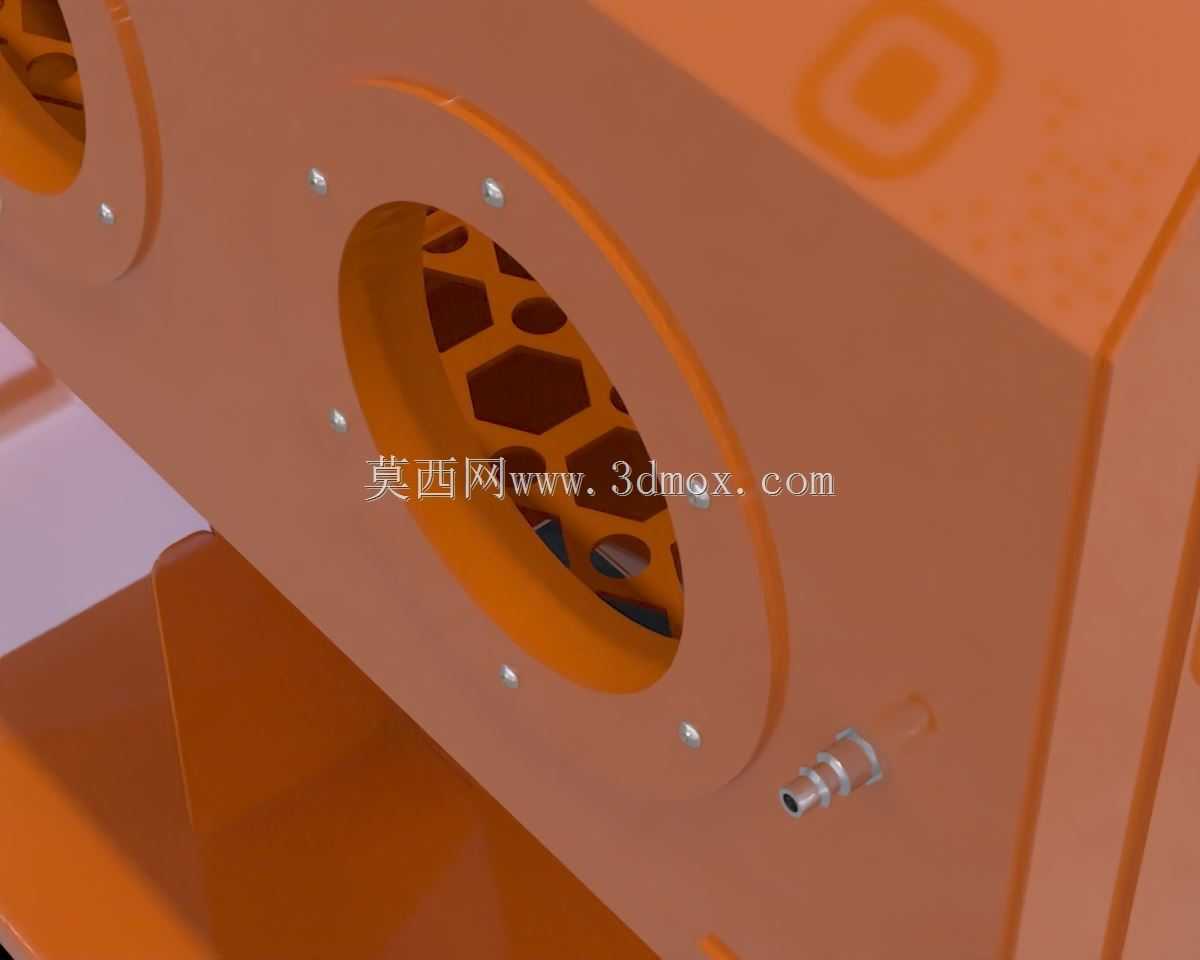

　　这款箱式喷砂设备的设计初衷，是覆盖小型加工门店、个人DIY车库这类场景下的小工件表面处理需求，区别于工业级大型喷砂房的重载荷、大占地设计，整体结构紧凑，不需要复杂的地基安装，普通平整水泥地面即可放置使用，适配小批量、多品类的工件表面处理作业。从结构布局来看，设备采用上舱下斗的分体式承力结构，上部操作舱为封闭焊接箱体，正面开设两个斜向观察窗，观察窗采用内嵌钢化玻璃的安装结构，玻璃与舱壁之间加设密封胶条，避免喷砂作业时磨料飞溅外溢，同时斜向角度的设计能减少作业时磨料直接冲击玻璃造成的磨损，延长观察窗耗材的更换周期。操作舱正面预留四个圆形操作孔，孔位安装带弹性束口的耐磨橡胶袖套，作业时操作人员将手臂伸入袖套即可在封闭舱内完成工件持握、

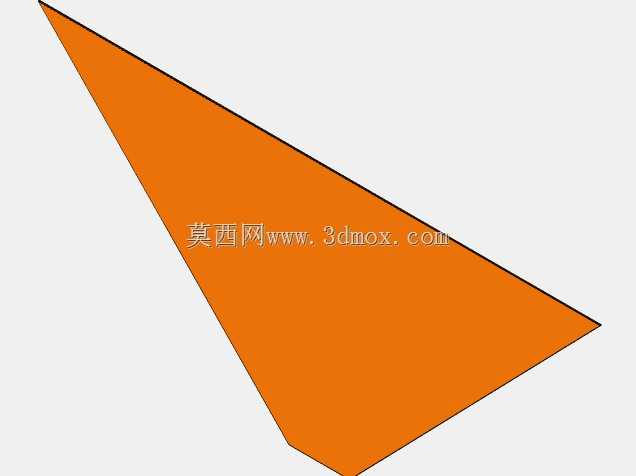

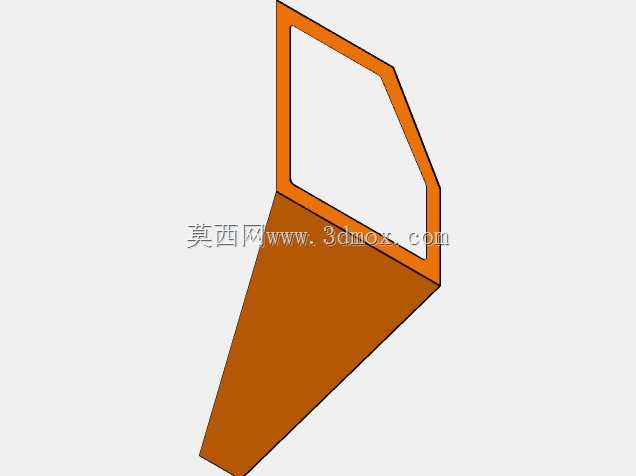

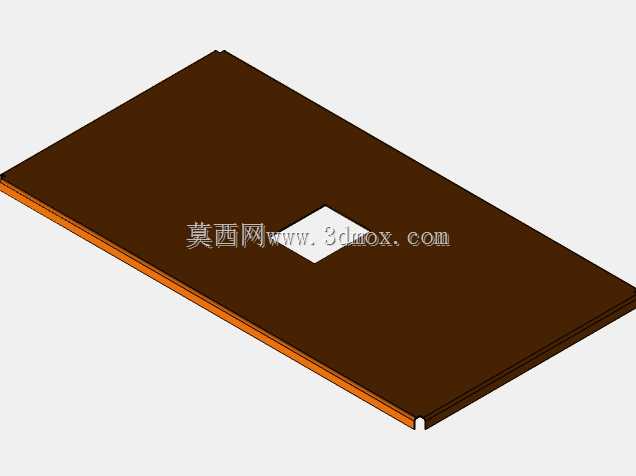

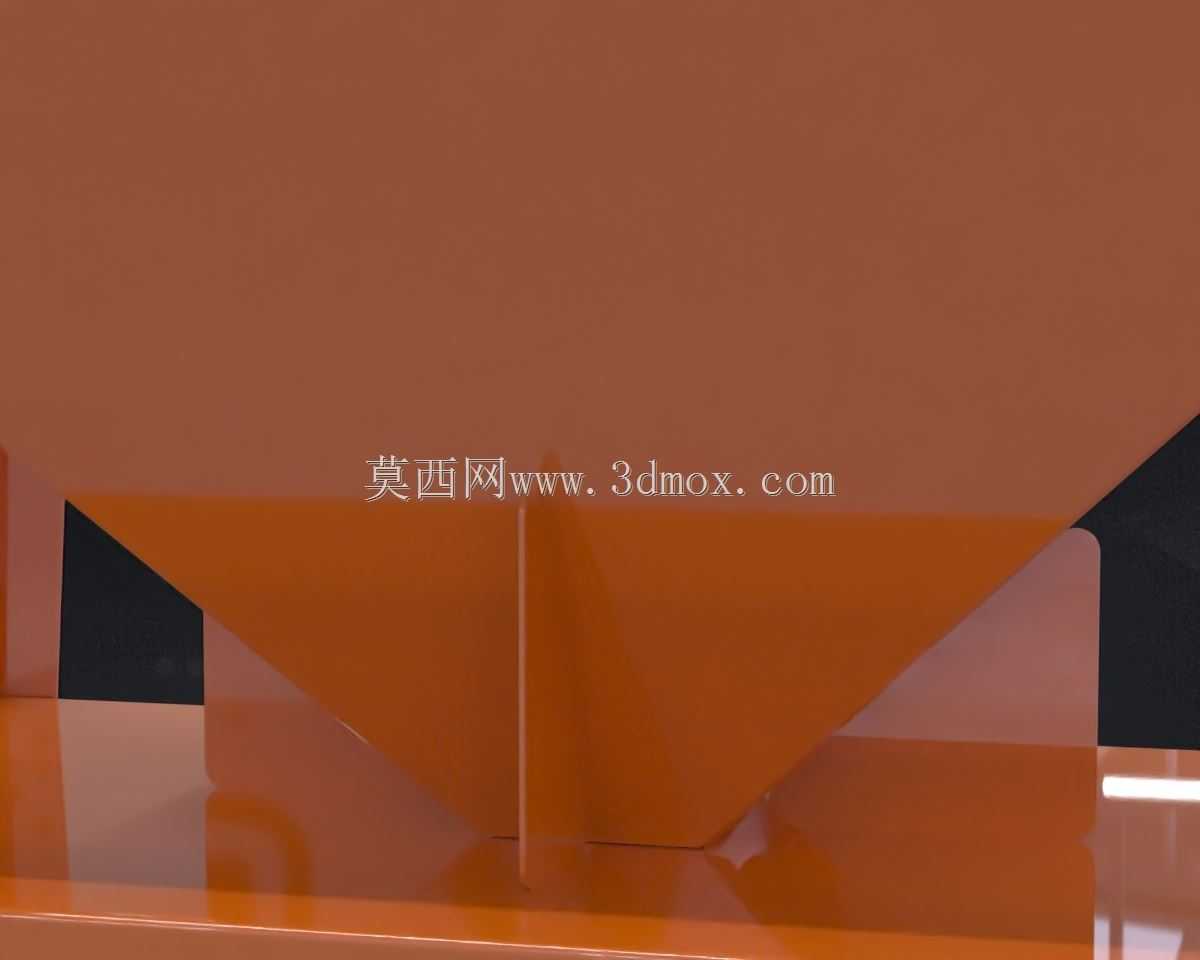

　　喷砂枪操控的动作，既保证舱内封闭性防止粉尘外溢，又能给手臂提供足够的活动范围，适配不同尺寸的小型工件操作需求。下部的集料斗采用四棱锥斜壁结构，斜壁角度设计大于磨料的自然安息角，作业时喷出的磨料会顺着斜壁自然滑落至斗底，配合斗底的回收管路可以实现磨料的循环利用，减少磨料的无端损耗。集料斗下方设置一体式置物平台，平台采用方管焊接框架加钢板铺面的结构，既可以承托待加工、已加工的小型工件，也能作为磨料回收组件、除尘组件的安装基座，不需要额外搭配独立置物架，进一步压缩设备的整体占地空间。设备的支撑腿采用矩形钢管焊接结构，四条支腿底部预留安装孔位，若作业现场地面平整度不足，可通过加装调节脚杯来调整设备水平度，避免作业过程中设备出现晃动偏移；

　　若需要长期固定位置，也可通过膨胀螺栓将支腿与地面锁固，提升设备运行稳定性。从功能适配性来看，这款设备可适配多种材质的喷砂磨料，包括石英砂、金刚砂、玻璃珠等，可完成金属工件的除锈、去氧化皮、去除旧涂层作业，也可完成非金属工件的表面毛化、哑光处理、毛刺去除作业，适配五金零件修复、小型工艺品表面处理、DIY零件加工等多种作业场景。设计过程中充分考虑了小型场景的使用痛点，整体结构没有复杂的传动组件，日常维护仅需要定期检查袖套磨损情况、观察窗玻璃磨损情况、磨料筛分情况即可，不需要专业运维人员进行复杂的保养操作，降低了小型用户的使用门槛。设备的操作舱内部预留了喷砂枪挂架、工件临时搁架的安装位，用户可根据自身加工工件的类型灵活加装辅助工装，

　　比如加工小型异形件时可加装旋转工作台，加工长条形工件时可在舱体侧面加装可密封的工件伸入口，拓展设备的加工适配范围。从安装边界来看，设备整体宽度控制在1.2米以内，深度控制在0.9米以内，高度控制在1.6米以内，不需要占用过大的车间或车库空间，设备后侧预留除尘接口，可外接小型工业除尘器，避免作业时粉尘扩散到作业环境中，符合小型作业场所的环保要求。设备的舱门采用侧开式铰链结构，门锁采用快速压紧式搭扣，开关舱门操作便捷，放置、拿取较大尺寸工件时不需要额外拆解结构，搭扣的压紧力可以保证舱门关闭后的密封性，避免磨料从舱门缝隙溢出。在结构强度设计上，操作舱的舱壁采用厚度3mm的冷轧钢板焊接成型，集料斗采用2.5mm的冷轧钢板焊接，所有焊接位置都做了打磨处理，避免应力集中，长期承受磨料冲击也不会出现舱壁变形、焊缝开裂的问题，设备整体自重控制在合理范围，不需要起重设备，2-3人即可完成移位、安装作业，适配小型用户的安装条件。
