曲面加工用连杆式成型机结构设计

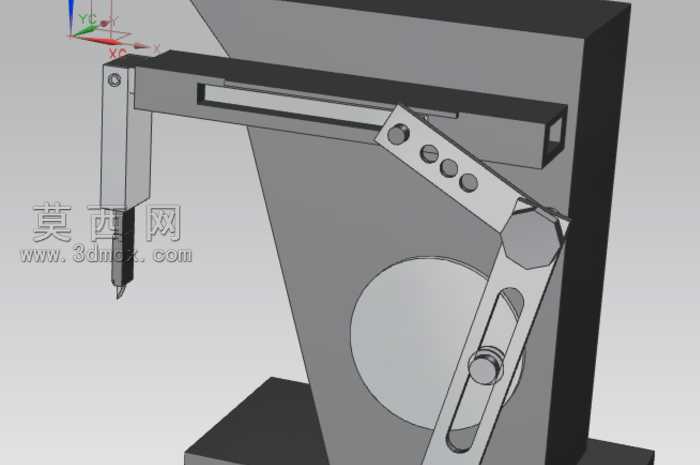

本模型为曲面加工专用的连杆式成型机三维结构，采用NX软件完成全参数化建模，整体结构以立式支撑机架为主体，搭配多组连杆传动组件实现执行端的轨迹运动，可完成曲面、曲线、多角度轮廓的成型加工作业。建模过程中对各零部件的装配约束进行了精准定义，机架部分采用钣金与实体混合建模方式，还原了设备的支撑刚性结构特征，表面赋予哑光金属材质，模拟铸铁机架的真实质感。传动部分包含偏心轮、铰接连杆、滑动导槽等核心结构，各铰接位置预留了标准销轴的装配间隙，连杆臂上的调节孔位采用阵列特征完成建模，可通过调整铰接点位改变执行端的运动轨迹，适配不同曲率的加工需求。执行端的加工头采用细长杆状结构，搭配导向滑动支座保证运动精度，导槽结构内置在横向悬臂内部，采用抽壳与拉伸切除结合的方式完成建模，还原了内部滑动配合的空间结构。设计思路围绕简化运动逻辑展开，通过单动力输入带动偏心轮旋转，即可驱动整套连杆机构完成预设的复合运动，无需复杂的电控系统即可实现多种曲面轮廓的成型加工，整体结构紧凑，传动路径清晰，各零部件的干涉检查均在装配环境下完成验证，可直接用于机构运动仿真、教学演示以及同类设备的结构参考，模型中各部件的材质区分明确，运动部件与固定支撑部件采用不同的灰度材质进行区分，便于观察结构组成与运动关系。
