PVC型材包覆生产设备三维设计

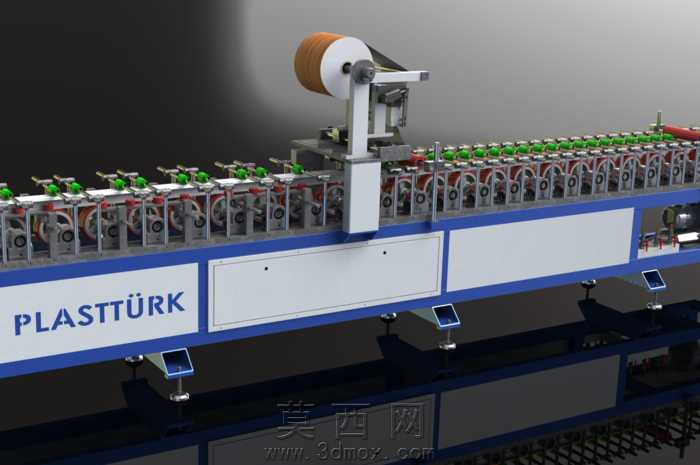

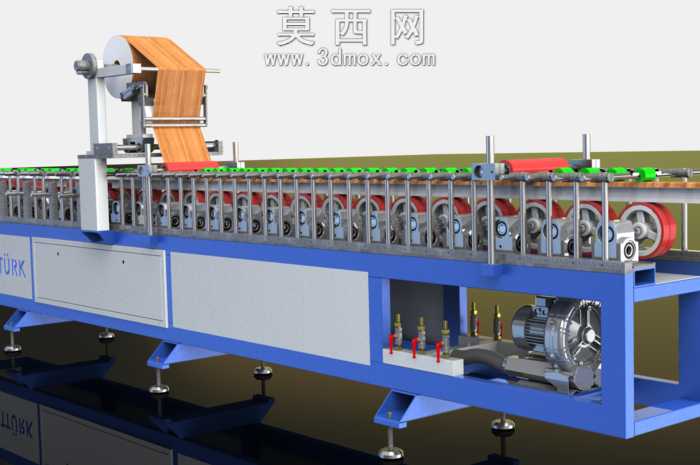

本模型为PVC型材包覆专用生产设备，整体采用长条形卧式布局设计，建模过程中严格遵循工业包覆设备的实际结构比例，在三维软件中完成全参数化零件建模与整机装配。设备主体框架采用方通焊接结构的建模逻辑，外部护板做了分块式钣金设计，表面赋予蓝白双色工业烤漆材质，还原真实设备的外观质感。设备上部设置有放卷机构，用于装载PVC包覆膜卷，建模时还原了气胀轴、张力调节摆臂、导膜辊组的完整结构，可直观展示膜料的走料路径；中部为多组输送压轮单元，沿设备长度方向等距排布，每组压轮都做了独立的高度调节结构建模，搭配绿色聚氨酯压轮材质，可适配不同截面尺寸的型材输送与压合需求，压轮下方的输送导轨做了分段式装配设计，还原型材输送的基准定位结构。设备下部设置有独立的电气安装柜体空间，底部配置可调式支撑脚杯，建模时还原了脚杯的螺纹调节结构与防滑橡胶垫材质，整机的传动侧做了半透明护罩设计，可隐约观察内部的传动链轮、传动轴结构，既保证外观完整性又能展示内部传动逻辑。渲染阶段采用工作室冷光环境，添加地面反射效果突出设备的金属与漆面质感，对膜卷、压轮、操作面板等细节部件做了材质区分，放卷膜卷还原了纸质卷芯与白色PVC膜的材质差异，操作触控屏赋予玻璃与黑色塑料的组合材质，设备上的品牌标识采用贴图方式还原，保证视觉还原度。设计过程中重点考量了设备的人机操作合理性，放卷机构的高度设置符合人工换卷的操作高度，侧边预留的操作空间满足日常调试与维护需求，各功能模块的排布遵循包覆工艺的走料顺序，从膜料放卷、涂胶、压合到型材输出的流程在模型上可完整对应，所有运动部件的装配关系都做了干涉检查，确保虚拟装配下无结构冲突，可用于设备方案展示、结构教学与生产工艺演示场景。
