门窗锁具用弹性开口锁针结构设计

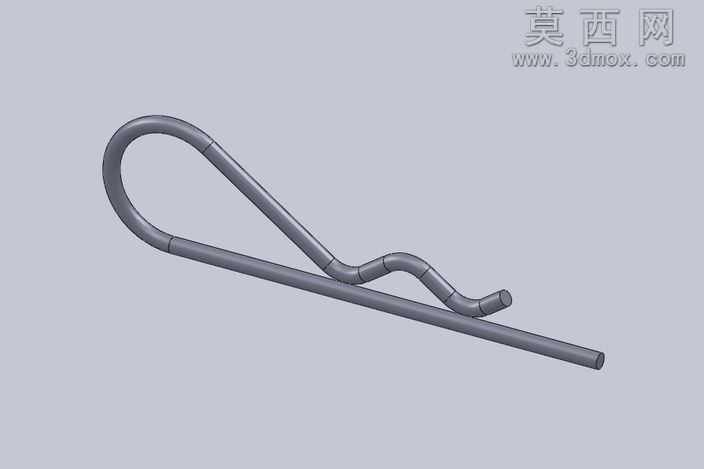

本锁针模型采用SolidWorks 2010版本完成全参数化建模，整体以等截面金属线材为基础特征进行构建，建模过程中优先使用扫描特征完成主体轮廓的生成，先绘制锁针的中心路径草图，路径包含一端的封闭环形弯勾、中段的波浪形弹性弯折段以及末端的直杆插合段，再绘制与线材直径匹配的圆形截面沿路径扫描，得到基础实体后对所有弯折处添加圆角过渡特征，避免应力集中的同时还原五金冲压弯折的真实工艺形态。材质配置上选用常用的弹簧钢材质参数，在渲染环节调整金属粗糙度参数，呈现出哑光镀锌的金属表面质感，同时添加环境反射效果让模型表面的光影过渡更贴近实物观感。结构设计上，末端直杆段用于插入锁具对应的定位孔中，中段的波浪形弯折结构可在插入后提供持续的弹性张紧力，避免锁针受振动松脱，一端的环形弯勾既方便安装时施力插拔，也可穿入辅助连接件防止锁针丢失，整体结构无多余冗余特征，完全匹配门窗锁具的实际装配需求。建模过程中对各段弯折的曲率半径做了参数化关联，可根据不同线径、不同安装尺寸的需求快速调整参数生成对应规格的锁针模型，所有特征均保留建模历史，方便后续修改迭代，渲染输出的效果图清晰展示了锁针的整体形态与弯折细节，可直接用于锁具配件的装配演示、生产加工参考等场景。
