洛里昂门窗滴密封结构三维设计

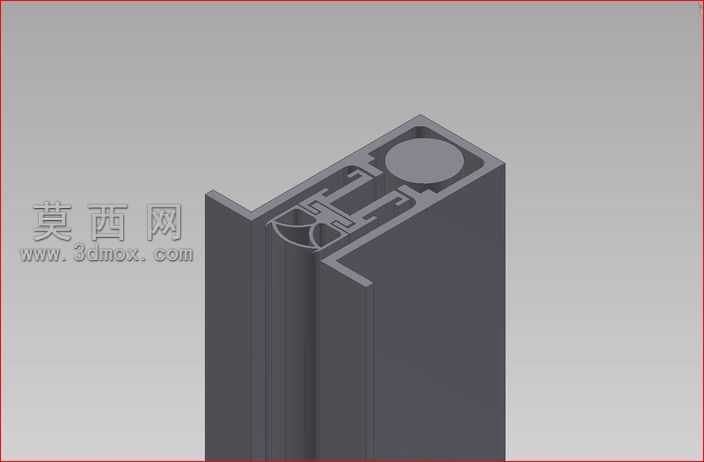

本作品为洛里昂系列门窗配套的滴密封结构三维建模成果，建模过程依托参数化设计逻辑完成，首先针对门窗型材的安装槽位尺寸进行精准测绘匹配，将密封件的卡接筋位、形变空腔、密封唇边等核心结构进行1:1比例还原，确保模型与实际型材装配时的公差配合符合门窗行业的密封性能标准。建模阶段优先采用草图驱动的特征构建方式，先绘制密封件的截面轮廓，将密封唇边的倾斜角度、空腔的圆弧过渡、卡接爪的卡扣尺寸等参数进行约束锁定，再通过拉伸特征生成整体的长条状密封结构，同时针对与型材接触的卡接部位做了局部的倒角与圆角处理，避免实际装配时出现应力集中导致的密封件开裂问题。材质渲染方面，针对密封件常用的三元乙丙橡胶材质进行参数调整，还原橡胶材质的哑光深灰质感，同时对配套的铝合金门窗型材部分赋予金属磨砂材质，区分不同部件的材质属性，渲染时采用柔和的侧方光源，清晰呈现密封结构的内部空腔与卡接结构细节，方便使用者直观理解装配关系。结构设计上，该滴密封件采用多腔室中空结构，在受到门窗扇的挤压时可以产生均匀的弹性形变，既能够保证与型材表面的紧密贴合实现防水、防尘、隔音的密封效果，又可以降低开关门窗时的摩擦阻力，同时唇边的倾斜角度设计可以引导滴落的水珠向室外侧流淌，避免雨水渗入门窗缝隙，卡接部位的倒钩结构可以让密封件牢固嵌入型材的安装槽内，长期使用不会出现脱落移位的问题。整个建模过程严格遵循门窗密封件的实际生产工艺要求，所有结构特征都具备可加工性，模型的尺寸参数可根据不同规格的门窗型材进行快速调整，能够直接用于密封件的开模生产参考，也可用于门窗系统的装配干涉校验、密封性能仿真分析等场景，为门窗系统的配套密封设计提供精准的三维数字模型支撑。
