变速器下悬架支撑固定钣金支架结构

　　在商用车与乘用车辆的动力总成布置环节，变速器下悬架的支撑支架是衔接动力总成与车身副车架的核心受力构件，这类构件的设计合理性直接决定动力总成的振动传递特性、安装定位精度以及长期行驶工况下的结构疲劳寿命。不同于常规的铸造支撑座，本次设计的钣金焊接式支架采用多片冲压钣金件组焊成型，在保证结构刚度满足承载要求的前提下，大幅降低了构件自身重量，同时冲压工艺的量产一致性更适配整车生产线的批量装配需求。

　　从实际装车的应用场景来看，该支架安装于变速器壳体下部与副车架的衔接位置，主要承担三方面的功能：一是承受变速器自身的垂向重力载荷，在车辆静止、匀速行驶工况下为动力总成提供稳定的下部支撑，避免动力总成仅依靠上部悬置承载导致的应力集中；二是传递车辆加减速、过坎时产生的纵向与横向冲击载荷，在急加速工况下抑制变速器的纵向窜动，在急转弯工况下限制动力总成的横向摆动量，保证换挡机构的操作精度不受动力总成位移干扰；三是配合上部悬置软垫形成多级隔振体系，阻断变速器工作时产生的齿轮啮合振动直接传递到车身底板，提升车内NVH表现。

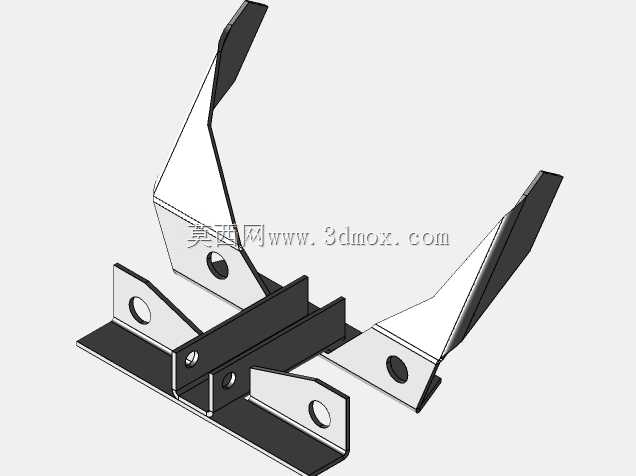

　　在结构设计思路上，该支架摒弃了传统单片式冲压支架的弱刚度缺陷，采用分层组焊的盒式腔体结构：底部为一块平直的安装底板，底板上预留四个对应副车架安装孔位的通孔，孔位采用翻边冲压工艺强化孔周强度，避免长期受载后孔位出现椭圆化变形；底板上方垂直焊接两块纵向立板，立板上部开设与变速器下悬置臂匹配的铰接孔，铰接孔位置压装衬套配合面，保证铰接销轴的装配同轴度；两块纵向立板之间焊接横向加强筋板，筋板采用折边结构提升自身抗扭刚度，同时在立板与底板的焊接位置增设三角形加强肋，分散焊缝位置的应力集中，避免交变载荷下焊缝出现开裂失效。两侧向上延伸的悬置连接臂采用变截面冲压成型，从铰接位置到底板安装位置的截面厚度逐步过渡，在应力较大的铰接区域保留足够的材料厚度，在应力较小的连接区域适当做减重切口，实现强度与重量的最优平衡。

　　从安装边界尺寸来看，该支架的底部安装面平面度公差控制在0.2mm以内，保证与副车架安装面的完全贴合，避免装配后出现附加安装应力；两侧铰接孔的同轴度公差控制在0.1mm以内，孔中心距的尺寸公差严格控制在±0.15mm，保证与变速器下悬置臂的装配间隙符合设计要求，不会出现装配卡滞或者间隙过大导致的旷量问题。支架的整体高度根据动力总成的布置位置做了匹配设计，安装后变速器的输入轴与输出轴轴线高度差符合整车传动系的布置角度要求，避免传动轴出现过大的附加夹角导致的万向节早期磨损。

　　在实际建模过程中，每一片钣金件的折弯半径都根据板材厚度做了适配，采用厚度为3mm的高强度热轧钢板作为原材料，折弯内圆角取1.5倍板材厚度，避免折弯过程中出现板材开裂问题；所有焊接位置都预留了合理的焊道间隙，焊脚高度根据板材厚度取4mm，在三维建模阶段就对焊缝位置做了应力仿真校核，保证在3倍额定冲击载荷下焊缝位置的应力值低于材料的屈服强度。同时支架的所有外露棱边都做了R1的圆角处理，避免装配过程中划伤操作人员，也减少应力集中源。

　　这类钣金焊接支架相比传统铸造支架，生产周期更短，不需要开制铸造模具，仅需要开发对应的冲压模具即可实现批量生产，单件生产成本可降低40%左右，同时重量比同承载能力的铸造支架轻30%，符合当前汽车轻量化的设计趋势。在售后维修环节，该支架的互换性更好，不需要复杂的加工即可直接替换损坏的旧件，降低维修成本与维修时长。在实际路试验证环节，该支架经过十万公里的强化坏路测试，未出现焊缝开裂、安装孔变形、铰接位置旷量等问题，完全满足整车的使用要求，可适配多款横置前驱车型的变速器下支撑布置需求，也可根据不同车型的安装孔位调整底板尺寸与立板高度，具备一定的平台化拓展能力。
