传感器安装用激光切割对齐定位板结构

　　在工业传感检测工位的搭建过程中，这类定位板是保障传感器安装对位精度的核心配套结构件，区别于通用安装支架，它采用一体化激光切割成型工艺，全程无拼接焊缝，整体刚性更均匀，长期受设备运行振动影响也不会出现拼接位松动偏移的问题。从实际使用场景来看，这类定位板多用于自动化产线的光电、接近类传感器的安装对位环节，比如输送线末端的工件到位检测工位、装配工位的零件位置校验点位，都需要依靠这类定位板来固定传感器的安装基准，避免传感器安装角度、位置偏差导致的检测信号误触发、漏触发问题。

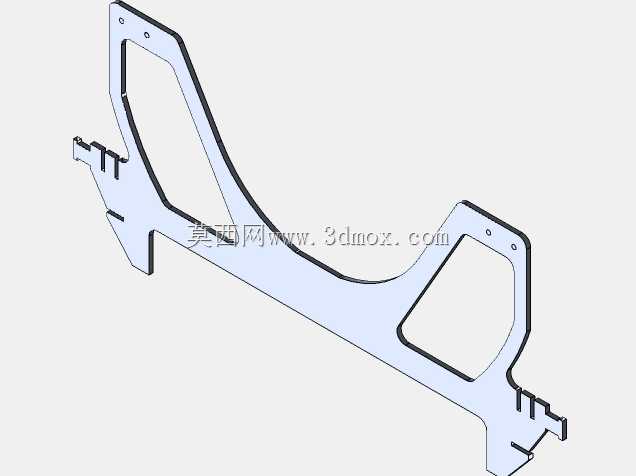

　　设计这类钣金定位结构时，首先要匹配传感器的安装孔位公差，两端的安装孔采用对称排布设计，孔位间距严格对应传感器安装基座的固定孔中心距，孔边预留足够的螺栓锁紧空间，避免安装时螺栓头与板体边缘干涉。板体的异形轮廓不是随意设计的，中间的两处镂空结构一方面是为了降低整体板件重量，减少安装基座的承重负载，另一方面是为了避让传感器的接线端、信号指示灯区域，方便后期运维时直接观察传感器工作状态、插拔接线接头，不需要额外拆卸定位板就能完成常规运维操作。

　　从安装边界来看，板体整体采用等厚薄钢板加工，厚度适配常规M3、M4规格的安装螺栓，板体的弯折轮廓完全贴合安装基座的接触面，两端的卡接凸耳可以直接卡入安装基座的预设卡槽内，安装时不需要额外扶持对位，只需要拧紧固定螺栓就能完成装配，能大幅缩短现场安装调试的时间。板体边缘的定位卡槽是核心功能结构，卡槽的宽度公差控制在±0.1mm范围内，刚好可以卡入传感器的定位凸台，从机械结构上限制传感器的周向转动、轴向窜动，不需要额外增加顶丝、点胶等防松结构，就能保证传感器长期运行过程中检测方向始终对准待检测工件的位置。

　　激光切割的加工方式让这类定位板的轮廓精度更高，切割断面无毛刺，不需要额外做铣边、倒角处理就能直接投入使用，板体表面没有多余的凸起结构，安装后不会与周边的运动部件产生刮擦干涉。在实际选型适配时，只需要确认两端安装孔的中心距、卡槽的宽度尺寸与所用传感器的安装基座尺寸匹配，就能直接替换使用，不需要二次加工修改。这类定位结构的设计思路本质是通过一体化的钣金成型，把传感器安装需要的对位、固定、避让功能集成在单一板件上，减少装配环节的零件数量，降低装配累计误差，相比多零件拼接的安装支架，整体的安装重复精度更高，在需要频繁更换传感器的工位上，也能保证每次更换后的传感器位置一致性，不需要反复校准检测位置，能有效减少产线调试的停机时间。

　　另外板体的轮廓走向充分考虑了应力分布，在安装孔、卡槽这些受力集中的位置，都做了圆弧过渡处理，避免长期受力出现板件开裂、变形的问题，即使在设备启停产生的冲击载荷作用下，板体的形变量也能控制在传感器检测允许的误差范围内，不会因为板件变形导致检测位置偏移。中间的连接臂采用等宽结构设计，既保证了整体的结构刚性，又不会因为板件过宽遮挡传感器的检测光路，对于对射式、反射式光电传感器来说，这种开放式的轮廓设计不会干扰检测信号的传输，能保证信号传输的稳定性。
