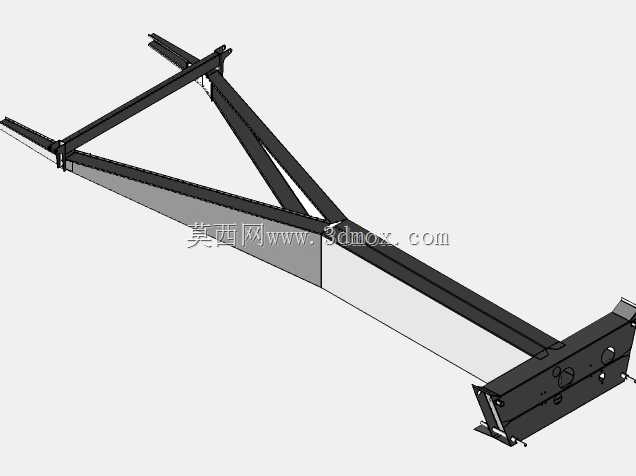

莲花欧罗巴S2车型车架结构三维设计

　　该结构为莲花欧罗巴S2车型的核心承载车架，是整车所有总成部件的安装基体，在整车布局中承担着连接动力总成、悬架系统、转向机构、车身覆盖件与行走机构的核心作用，日常行驶过程中需要承受来自路面的交变冲击载荷、动力输出的扭矩反力、加减速与转向过程中的惯性载荷，其结构刚度、强度与重量控制直接决定整车的操控表现、行驶安全性与轻量化水平。从结构形式来看，该车架采用空间桁架式设计思路，区别于传统乘用车常用的冲压焊接承载式车身或梯形大梁车架，这种桁架结构通过多根不同规格的型钢杆件在三维空间内形成稳定的三角受力单元，能够在尽可能降低结构自重的前提下，获得足够的弯曲刚度与扭转刚度，契合莲花品牌一贯的轻量化运动车型设计取向。在实际装车场景中，

　　车架前段的安装位用于固定前悬架总成、转向机与前部冷却模块，中段的桁架空腔用于布置驾驶舱座椅、燃油供给系统与操纵机构，后段的集成安装座则用于固定动力总成、后悬架与传动系统，所有杆件的连接节点均采用焊接工艺成型，避免了螺栓连接带来的装配间隙与重量冗余，同时保证了节点处的力传递效率。设计过程中需要优先考虑各安装点的位置精度，悬架安装点的孔位同轴度、平面度公差需要控制在合理范围内，避免装配后出现四轮定位参数偏差，导致轮胎异常磨损或操控特性偏移；动力总成安装位需要预留足够的缓冲间隙，匹配动力总成悬置的安装空间，隔绝动力运转产生的振动向驾驶舱传递。从安装边界来看，车架的整体宽度需要匹配车型的轮距设计要求，前后安装点的轴距尺寸需要与悬架行程、

　　传动半轴长度匹配，桁架杆件的排布需要避让转向机构的运动行程、悬架跳动的极限位置，避免行驶过程中出现运动干涉；同时车架上部的连接点需要匹配车身覆盖件的安装孔位，保证外覆盖件装配后的间隙面差符合整车外观要求。不同于量产车型经过多轮拓扑优化与台架验证的成熟车架结构，该版本车架保留了早期设计阶段的结构特征，部分杆件的截面规格、节点位置仍有优化空间，比如部分受力较小区域的杆件可以采用更小截面的材料进一步减重，应力集中的节点位置可以增加加强筋或斜撑结构提升疲劳强度，对于三维结构设计从业者而言，该模型可以直观展示小批量运动车型桁架式车架的受力传递路径、空间布局逻辑，在进行同类型轻量化车架设计、改装车型车架定制时，可以参考其三角单元排布思路、

　　安装点集成设计方式，结合实际载荷工况调整杆件参数与节点位置，平衡结构性能与重量控制的需求。在实际工程应用中，这类桁架式车架也常被用于自制赛车、复古改装车的底盘制作，设计时除了考虑静态刚度强度，还需要结合碰撞安全要求，在车头、车尾区域设计合理的吸能结构，通过杆件的有序溃缩吸收碰撞能量，降低碰撞过程中驾驶舱的变形量，保障驾乘人员生存空间；同时车架的焊接工艺性也需要纳入设计考量，杆件之间的焊接位置需要预留足够的焊枪操作空间，避免出现无法施焊的死角，保证所有连接节点的焊接质量，避免长期交变载荷下出现焊缝开裂的问题。
