大众巴士车身地板承载框架结构

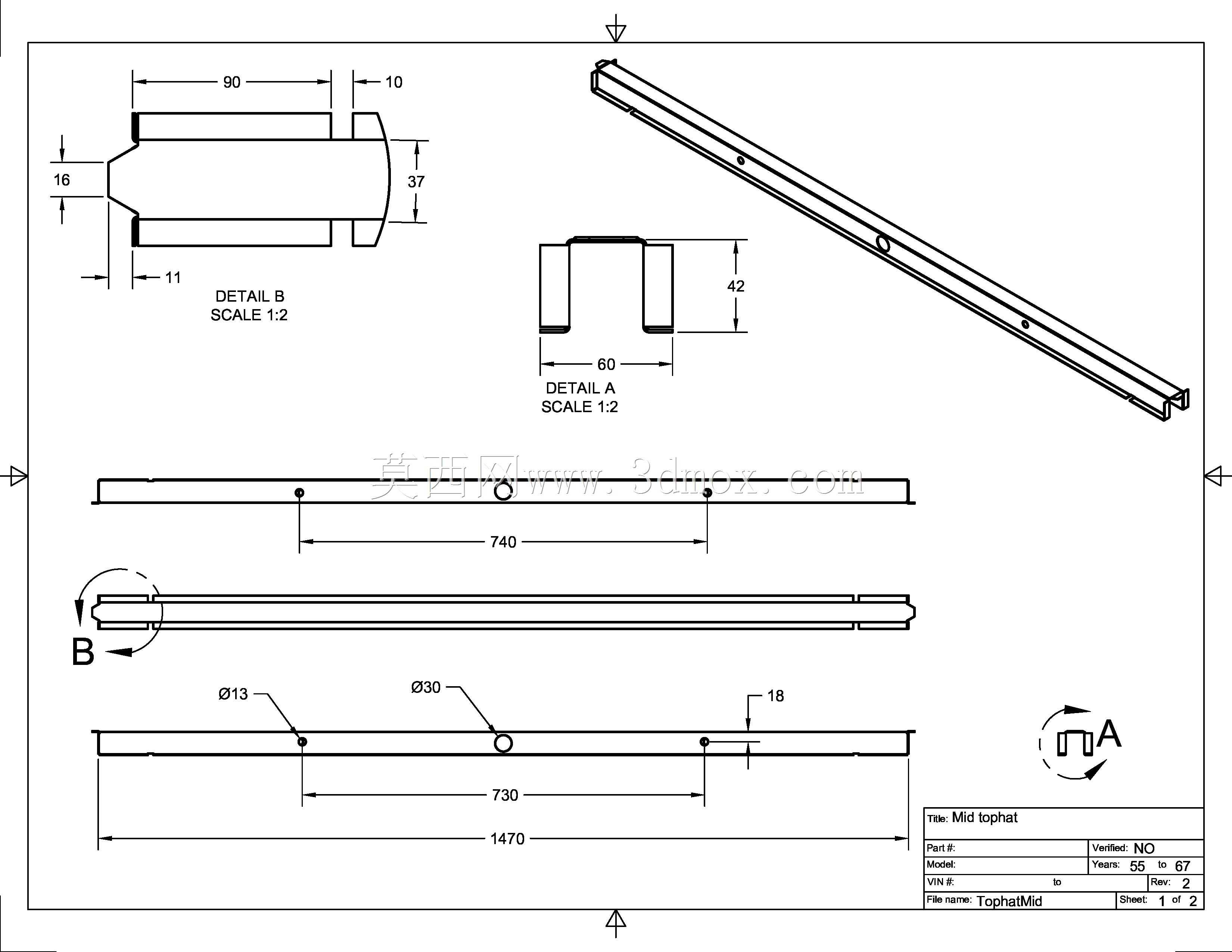

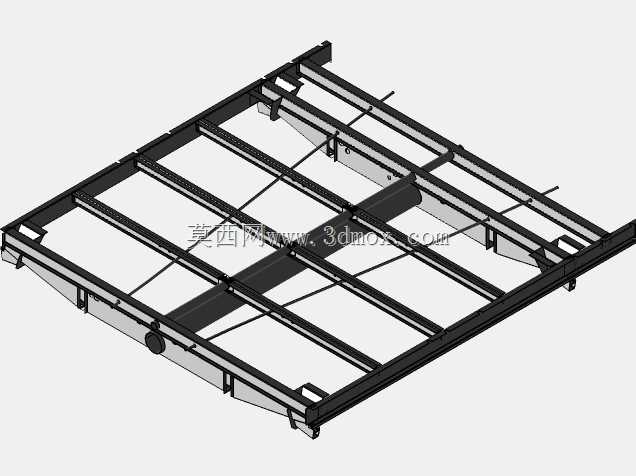

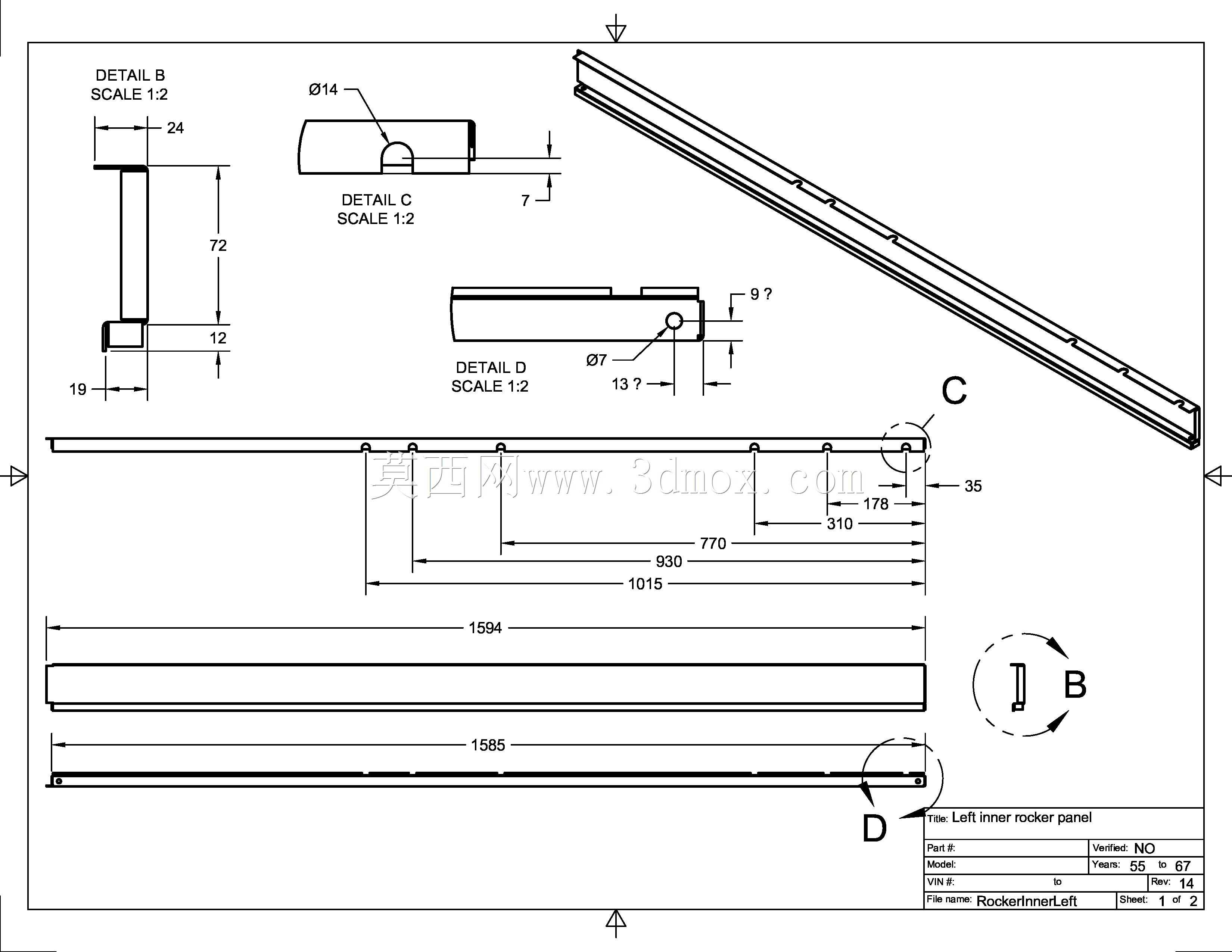

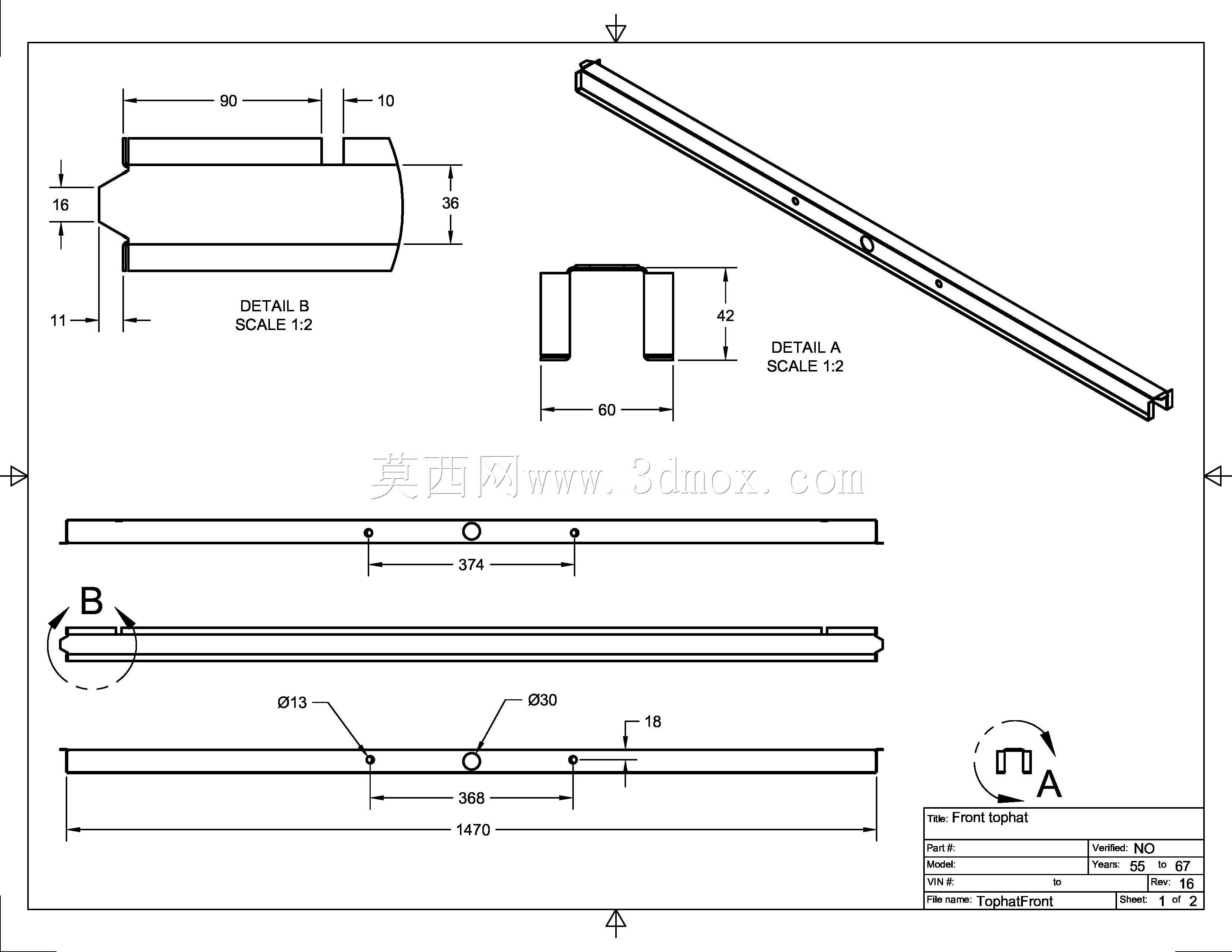

　　该结构为巴士乘员舱底部的核心承载构件，日常承担整车载荷传递、舱体底部密封支撑、内饰地板安装基准的核心作用，在整车运行过程中，需要将乘员重量、行李载荷、底盘传递的路面冲击均匀分散到两侧纵梁结构，同时为座椅固定、线束走形、内饰铺装提供可靠的安装点位。从结构设计逻辑来看，整体采用纵横梁交错的框架式布局，两根主纵梁沿车身长度方向贯通布置，作为主要的承力骨架，多根横梁按照车身载荷分布点等距排布，在轮拱位置、座椅安装点位做了局部的梁体加密与截面加强，避免局部应力集中导致的框架变形。框架边缘设置有翻边结构，用于和车身侧围、前后围钣金进行焊接或螺栓连接，保证整个地板框架和白车身形成完整的受力整体，提升整车扭转刚度。在实际装配场景中，

　　该框架上方直接铺设木质或复合材质的地板内饰层，下方预留了底盘管线、制动管路、燃油管路的走形空间，部分横梁上预留的标准孔位，既可以作为线束固定的安装点，也能在后期改装过程中作为附加设备的固定基座，不需要额外在梁体上打孔破坏结构强度。设计过程中充分考虑了老款车型的零件通用性，部分连接点位的尺寸和早年同系列车型的对应部件保持匹配，能够满足维修替换场景下的混装需求，不需要对周边连接结构做额外修改。从安装边界来看，整体框架的外轮廓尺寸完全匹配对应车型的车身内部宽度与前后舱间距，前后端的连接接口分别对应前围挡板下沿和后车架前端的安装位，两侧的连接翻边和侧围内板的贴合面完全吻合，装配时不需要做额外的裁切调整。梁体本身采用闭口截面的型钢材质，

　　在保证整体结构强度的前提下尽可能降低自重，避免过多增加整车整备质量，横梁和纵梁的连接位置采用焊接加局部加强角板的固定方式，应对车辆行驶过程中产生的交变载荷，减少连接位置出现疲劳开裂的概率。框架上预留的槽口和孔位，分别对应车内操纵机构的内插杆走形、座椅固定螺栓穿装、地板卡扣安装等功能需求，虽然部分非核心受力位置的孔位尺寸存在适配余量，但核心安装点位的形位公差完全满足整车装配的精度要求，不会出现装配干涉的问题。在车辆实际运行过程中，该地板框架还要承担隔绝路面噪音、抑制车身形变的作用，梁体之间的空腔可以填充隔音止震材料，提升车内乘坐的静谧性，框架整体的平面度控制在合理范围内，保证铺装后的内饰地板不会出现凸起、缝隙不均的问题。

　　针对巴士车型后排乘员、行李集中载荷的使用场景，框架后半段的横梁排布密度比前半段更高，单根横梁的截面尺寸也做了针对性加强，避免后排满载情况下出现地板下沉、变形的问题。对于维修场景而言，该框架的模块化设计也方便局部损伤后的替换维修，不需要整体切割白车身，只需要将损伤段的梁体切除后替换对应构件即可，降低后期维护成本。
