狗耳风管联合式阁楼造型结构设计

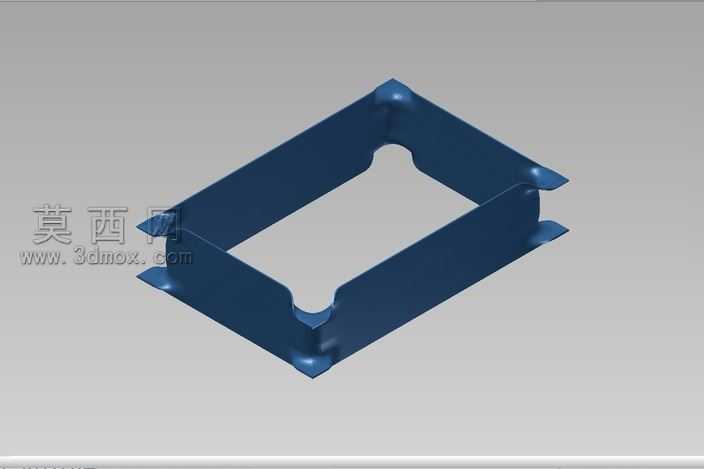

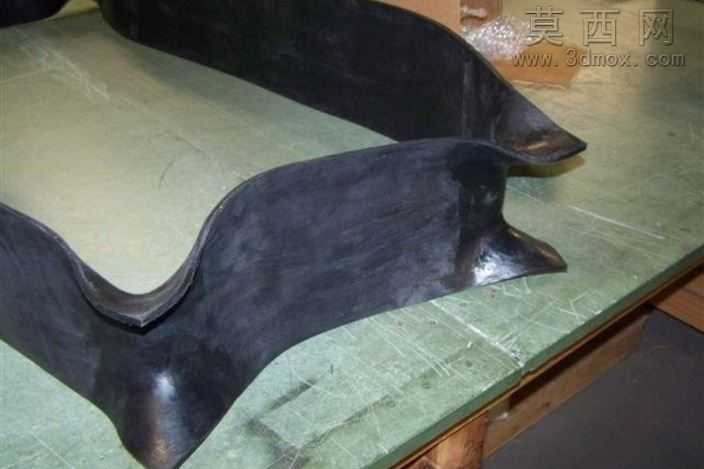

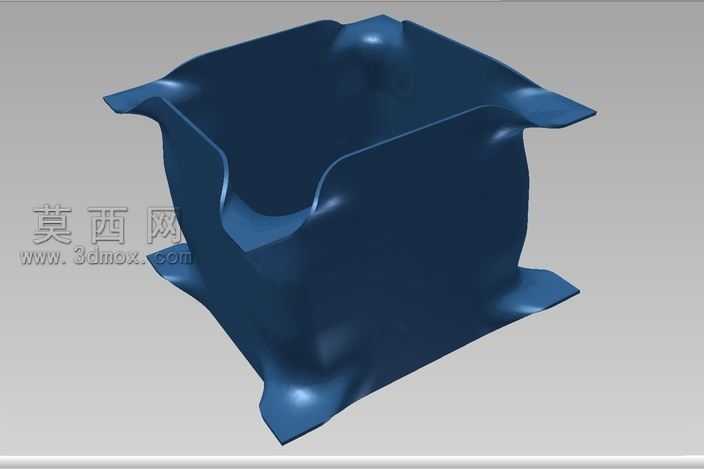

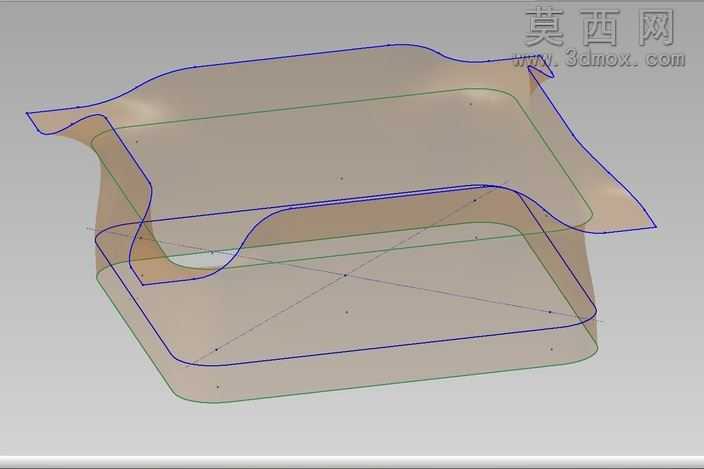

本次设计的核心目标是完成狗耳风管联合阁楼造型的三维结构搭建，让最终模型尽可能贴近参考图的形态特征，整个建模过程围绕异形曲面的精准控制展开。建模初期先梳理参考图的形态逻辑，该结构并非规则的矩形腔体，四个边角带有向外延伸的翼状凸起，腔体内部存在连续的曲面过渡，整体轮廓兼具流体导向特性与结构支撑属性。建模过程中优先采用参数化草图驱动的方式，先绘制核心截面的轮廓线，对每个曲面的曲率、拐点位置进行参数约束，通过调整骨架草图的尺寸参数，就能快速联动修改整体造型，避免反复调整曲面带来的误差。曲面搭建阶段采用多段面拼接的思路，先构建主体腔体的基础曲面，再处理边角翼状结构的过渡曲面，保证每段曲面之间的G2连续，让整体造型顺滑无突兀折角，同时兼顾结构的力学合理性，避免出现壁厚不均或者应力集中的区域。完成基础造型后，对模型的细节进行优化，调整曲面的厚度参数，模拟实际风管接头的壁厚要求，对边角位置做圆角处理，还原实际加工中的工艺特征。渲染阶段采用哑光深蓝色材质模拟工程塑料的质感，搭配中性灰色背景突出模型的轮廓层次，通过多角度打光展现曲面的光影变化，清晰呈现每个曲面的起伏过渡。整个设计过程重点验证了任意形状曲面通过参数化骨架控制的可行性，通过前期对草图约束的合理配置，即使是这类非规则的异形结构，也能实现精准的形态控制，后续调整参数即可快速衍生不同尺寸的变体模型，适配不同的风管连接场景，同时建模过程中预留的参数接口，也方便后续对结构进行仿真验证，优化流体通过时的阻力表现。
