最小曲面三叶造型雕塑结构设计

　　这类最小曲面三叶造型的结构，常应用在公共空间艺术装置、文创展陈道具、主题景观小品的落地场景中，区别于常规工业零部件的功能优先设计逻辑，这类造型在满足结构强度的前提下，需要兼顾曲面流畅度与视觉平衡感，很多时候会作为商业空间的视觉锚点，或是工业设计展的概念展示件，也有部分场景会将其缩放后作为文创产品的结构原型。从实际用途来看，这类曲面结构没有传统机械零件的传动、承载等强功能属性，但对曲面连续性、壁厚均匀性的要求远高于常规结构件，因为一旦曲面出现G1连续以下的折痕，或是壁厚偏差超过1.5mm，在后期做表面处理比如金属抛光、亚克力热弯、3D打印后处理的时候，就会出现明显的光影断层，破坏整体的流线视觉效果。设计这类三叶最小曲面的时候，

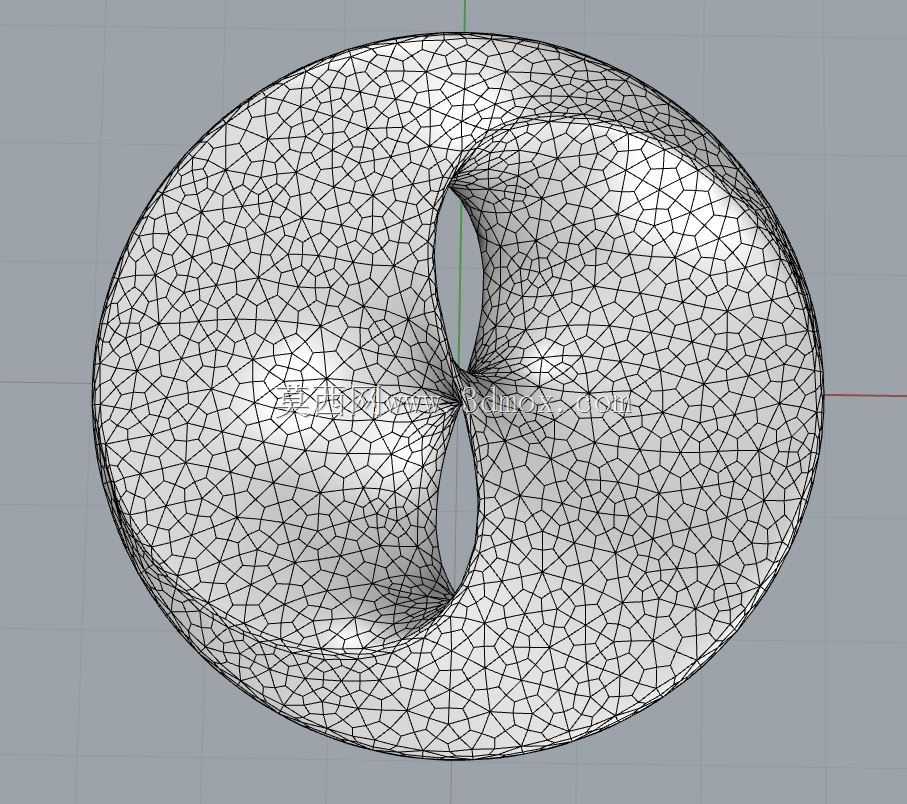

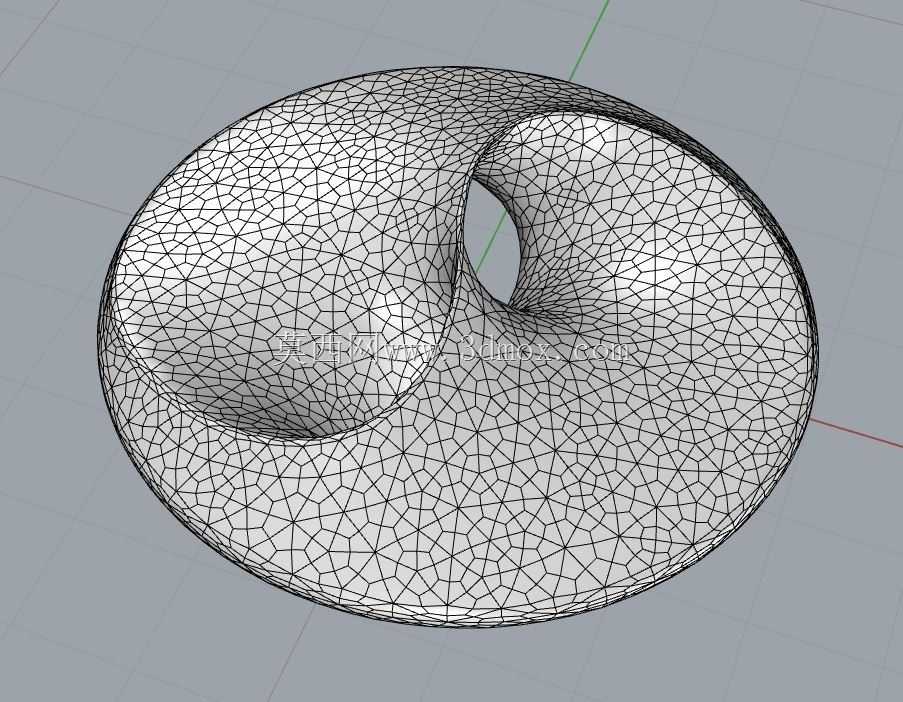

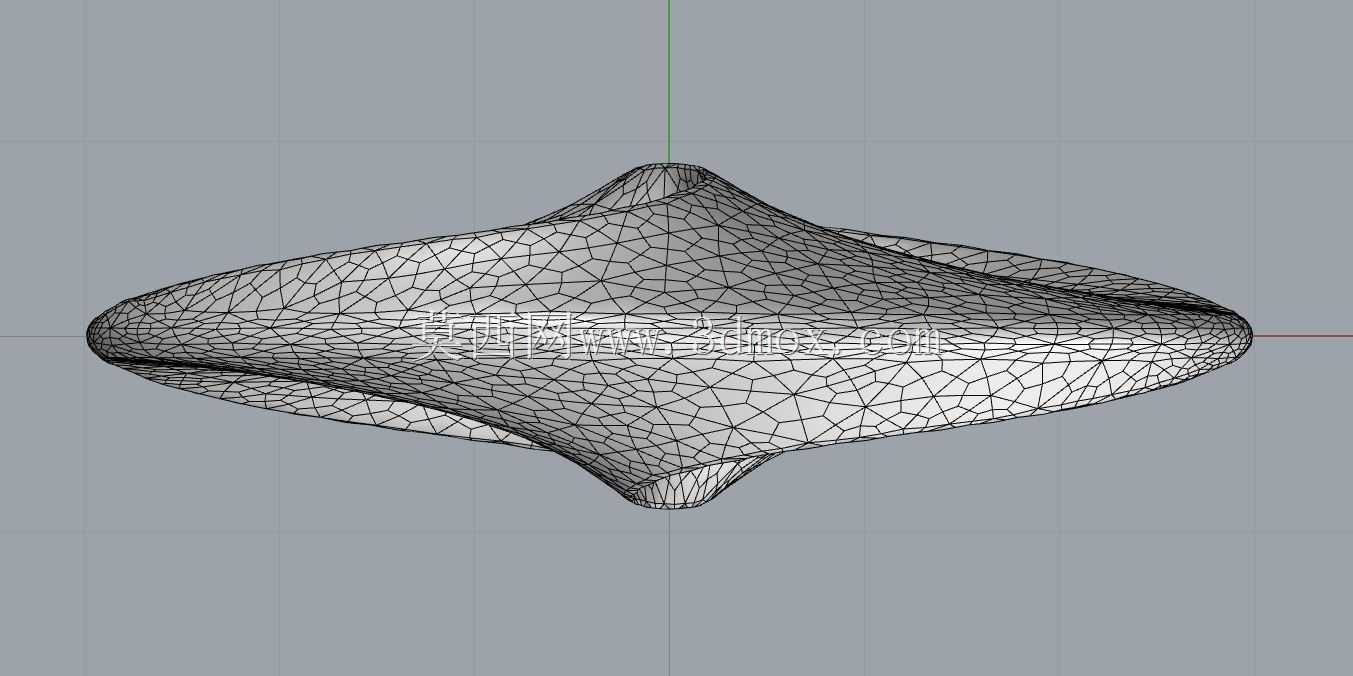

　　首先要确定三个叶片的旋转对称基准，以中心交汇点为原点，三个叶片的中心线在水平面上呈120°均匀分布，每个叶片的曲面生成采用最小曲面算法逻辑，也就是让曲面在给定边界约束下实现表面积最小，这种曲面的优势是自身结构刚性更好，相同壁厚下比平直曲面或者常规圆弧曲面的抗形变能力高30%左右，不需要额外加内部加强筋就能满足日常展陈的结构强度需求，不会因为温度变化或者轻微外力出现曲面凹陷变形。外形尺寸方面，这类造型没有统一的固定规格，但常规落地款的整体外接圆直径控制在1200mm到1800mm之间，整体高度根据安装场景调整，落地款高度一般在1500mm到2200mm，桌面展示款则会把外接圆直径控制在200mm到300mm之间。安装边界上，

　　底部需要预留直径不小于150mm的安装法兰平面，法兰上预留3个均布的M8安装孔，孔位中心距法兰中心100mm，安装基面的平面度要求不大于0.2mm/m，避免安装后因为基面不平导致整体造型出现倾斜，破坏三个叶片的视觉对称感。设计过程中要注意三个叶片的边缘做R3到R5的圆角过渡，避免尖锐边缘造成磕碰，同时曲面的壁厚要保持均匀，不管是采用金属钣金成型、树脂3D打印还是玻璃钢翻制，壁厚都控制在3mm到5mm之间，壁厚过薄会导致成型过程中出现曲面变形，壁厚过厚则会增加整体重量，给安装和运输带来不必要的负担。另外，这类最小曲面的建模过程中，要反复检查曲面的曲率分布，确保三个叶片的曲率变化趋势完全一致，不能出现某一个叶片的曲率突变，

　　否则在光线照射下，三个叶片的反光效果会出现明显差异，哪怕尺寸完全对称，视觉上也会有失衡的感觉。在实际落地应用中，这类结构如果是户外使用，还要在中心交汇位置预留直径10mm的排水孔，避免雨天积水，排水孔的位置要做隐藏式处理，不能破坏曲面的整体视觉完整性，孔口做倒角处理，避免排水过程中留下水渍痕迹。如果是室内展陈使用，还可以在中心位置预留灯具安装位，把光源藏在结构内部，通过曲面的漫反射实现柔和的发光效果，这时候就要在建模的时候提前预留走线通道，通道沿着叶片的曲率中心线布置，避免从外部看到走线痕迹，同时要考虑光源的散热空间，内部预留不小于20mm的空气流通间隙，避免长时间开灯导致结构局部过热变形。很多结构设计师在做这类造型的时候，容易陷入只追求曲面好看而忽略工艺可行性的误区，比如曲面的拔模角度如果小于3°，不管是做注塑还是玻璃钢翻模，都会出现脱模困难的问题，所以在曲面生成之后，要逐一检查每个面的拔模角度，确保沿着脱模方向的角度都满足工艺要求，对于局部角度不足的位置，要在不破坏整体曲面视觉效果的前提下做微调整，不能为了绝对的曲面数学正确性牺牲工艺落地性。另外，三个叶片的末端位置要做轻微的加厚处理，因为这些位置是运输和安装过程中最容易受到碰撞的部位，加厚1mm到2mm就能大幅提升抗磕碰能力，而且从视觉上几乎察觉不到厚度变化，不会影响整体的轻盈感。
