劳力士迪通拿腕表精细结构三维建模

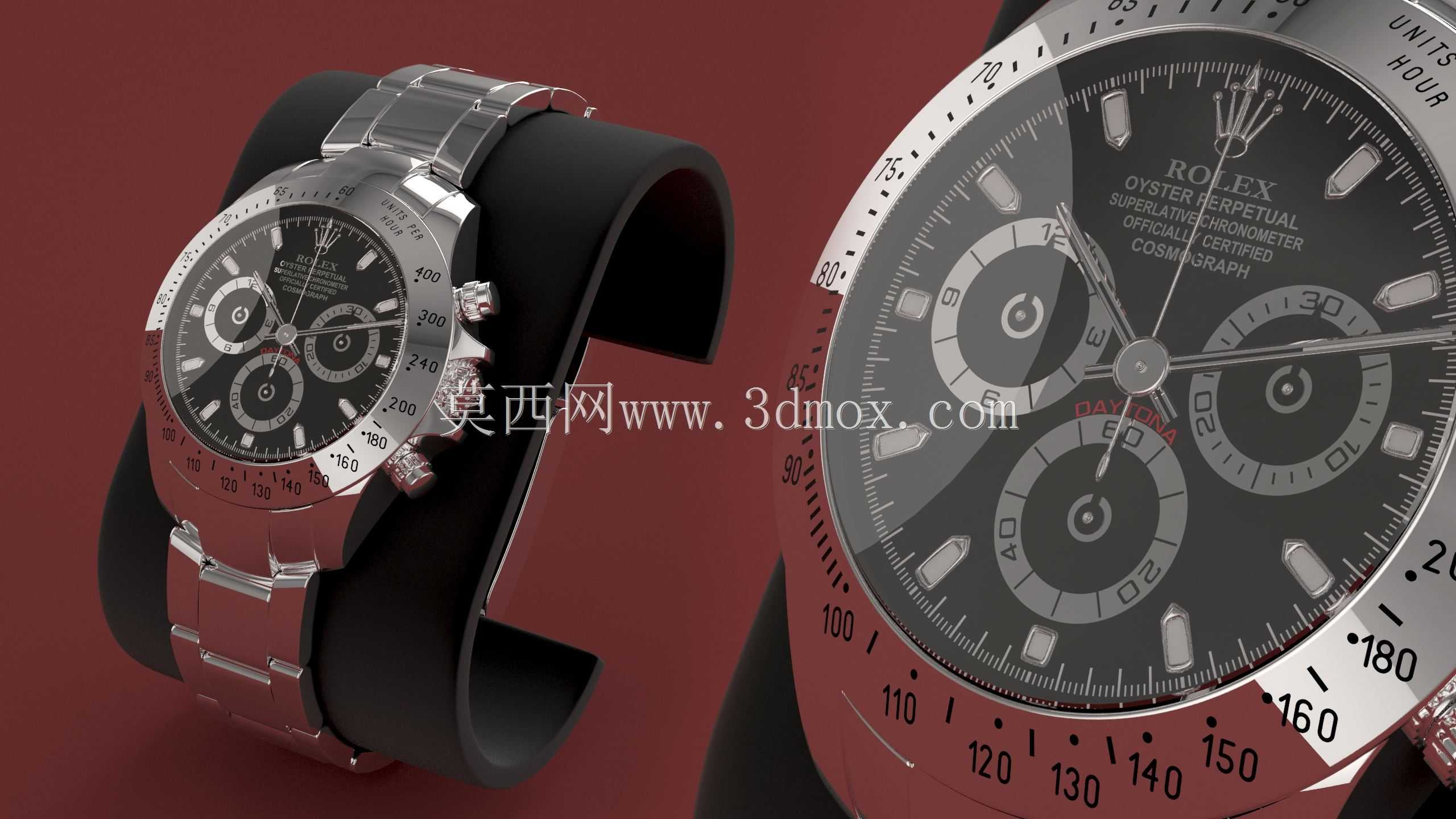

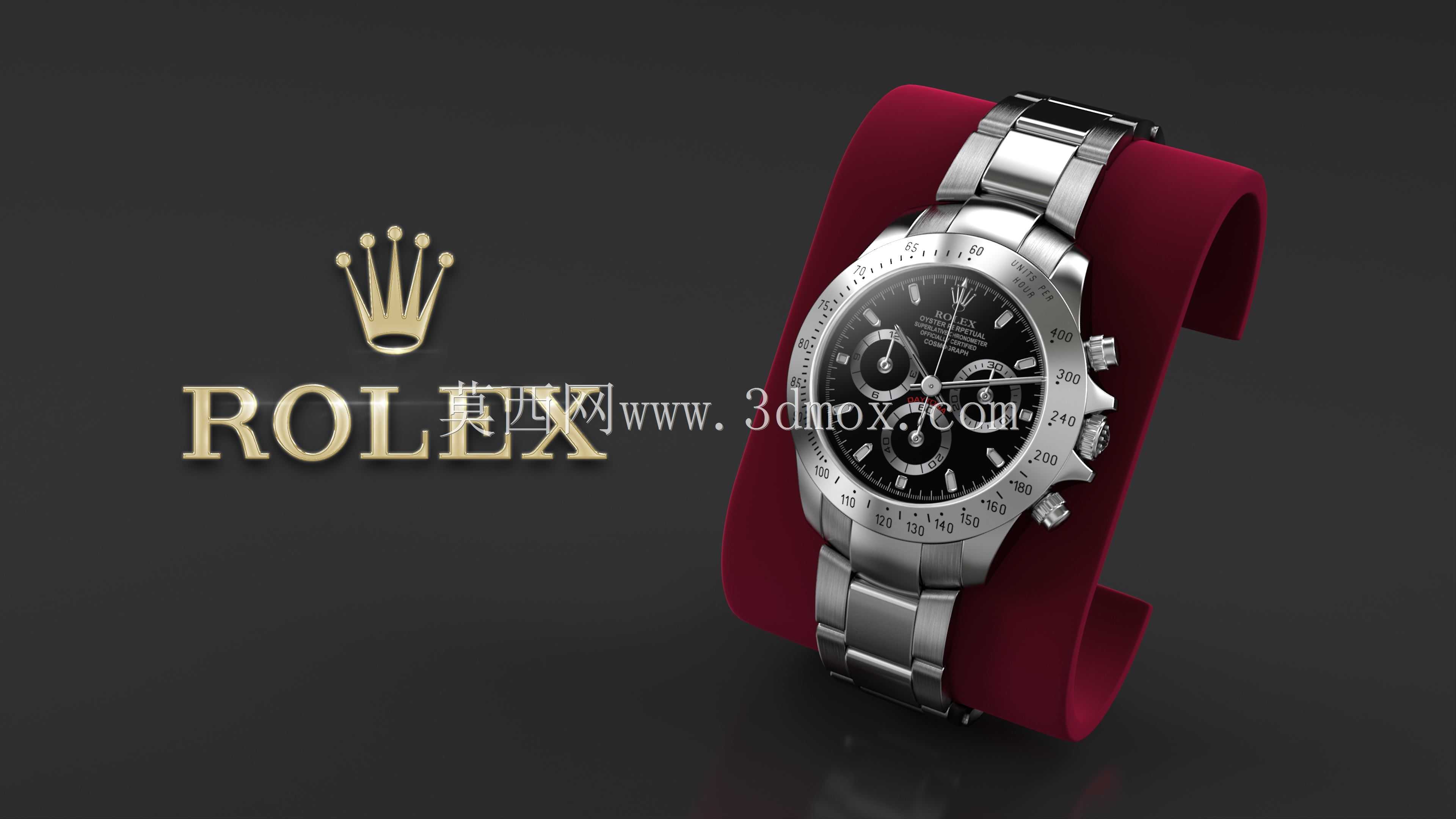

　　日常做精密消费品类结构建模时，腕表类产品对曲面连续性、装配公差的把控要求远高于普通工业零件，这款计时腕表的建模过程，需要兼顾外观还原度与内部结构的装配合理性，不能只做表皮外观的曲面堆砌。从实际应用场景来看，这类高精度腕表模型一方面可用于高端腕表的外观迭代设计验证，在开模前完成表壳、表圈、表链、表镜各部件的干涉检查，避免实物打样阶段出现装配错位、缝隙不均的问题；另一方面也可用于产品可视化渲染、虚拟展示场景，给电商详情、品牌宣传提供高精度的数字资产，部分腕表定制改装场景也会用到这类基础模型，在数字端先完成表盘、表圈配色、表带材质的替换验证，再落地实物改装。

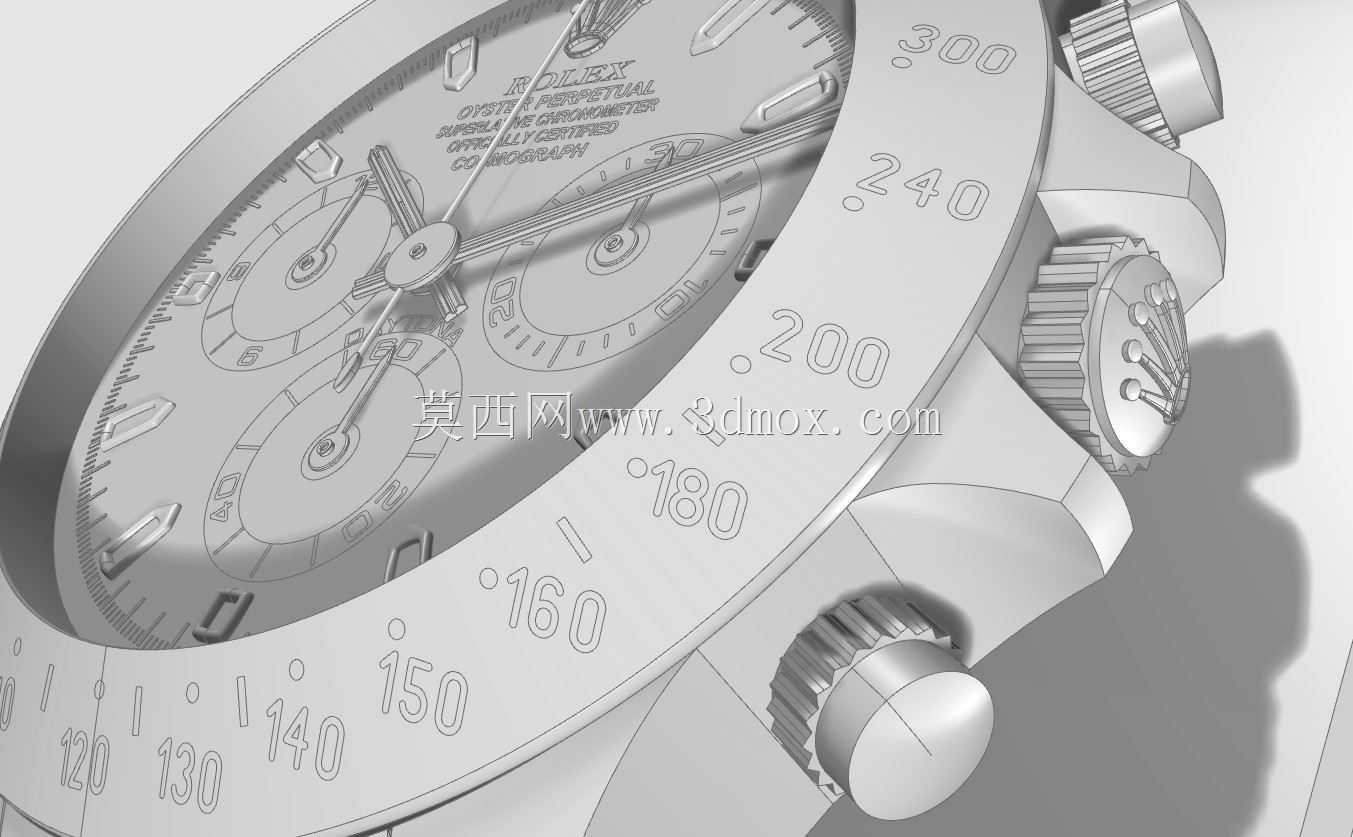

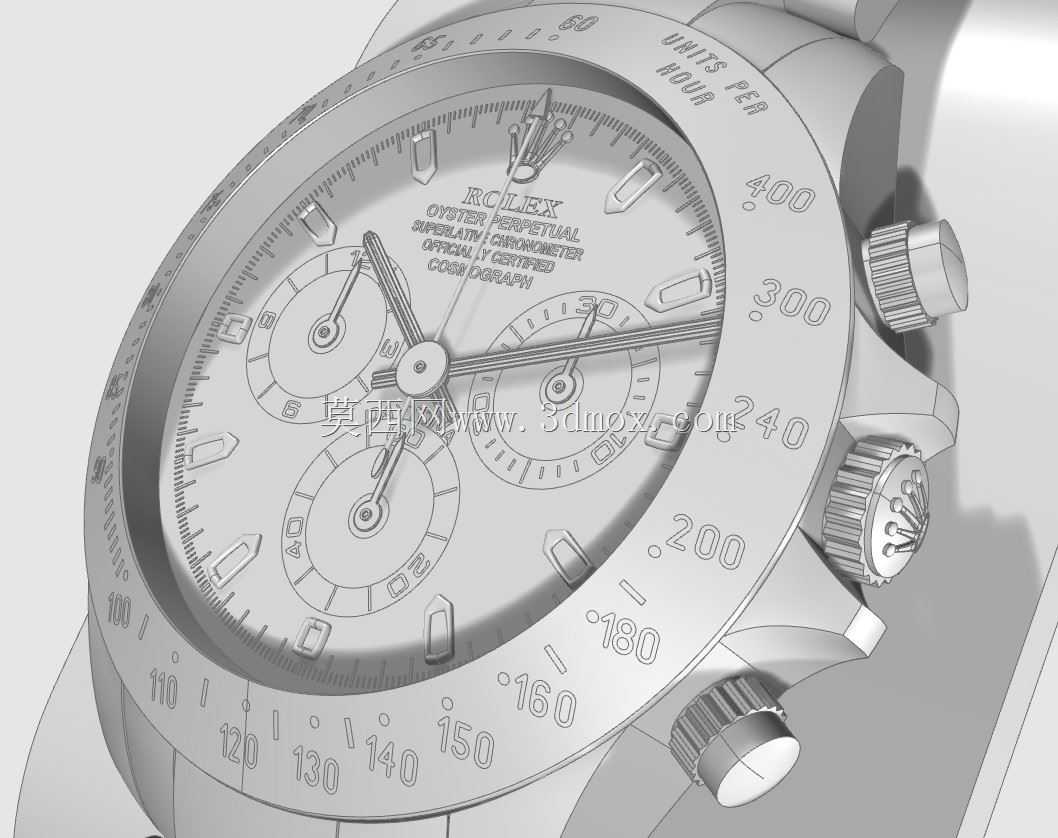

　　建模过程中最先要敲定的是整体外形尺寸边界，常规款迪通拿表壳直径控制在40mm区间，表耳处的纵向跨度要贴合成年男性手腕的佩戴曲率，表壳厚度控制在12.4mm左右，这个尺寸边界是后续所有零件建模的基准，不能出现比例失调。表壳部分采用904L不锈钢的实体建模逻辑，不是简单的曲面抽壳，要还原出表壳侧面的防滑纹理、表冠与计时按钮的阶梯式结构，表冠处的三重防水结构要做出对应的卡位台阶，计时按钮的按压行程预留0.8mm的活动间隙，保证虚拟装配时按钮可以实现按压动作的模拟，不会和表壳本体出现干涉。

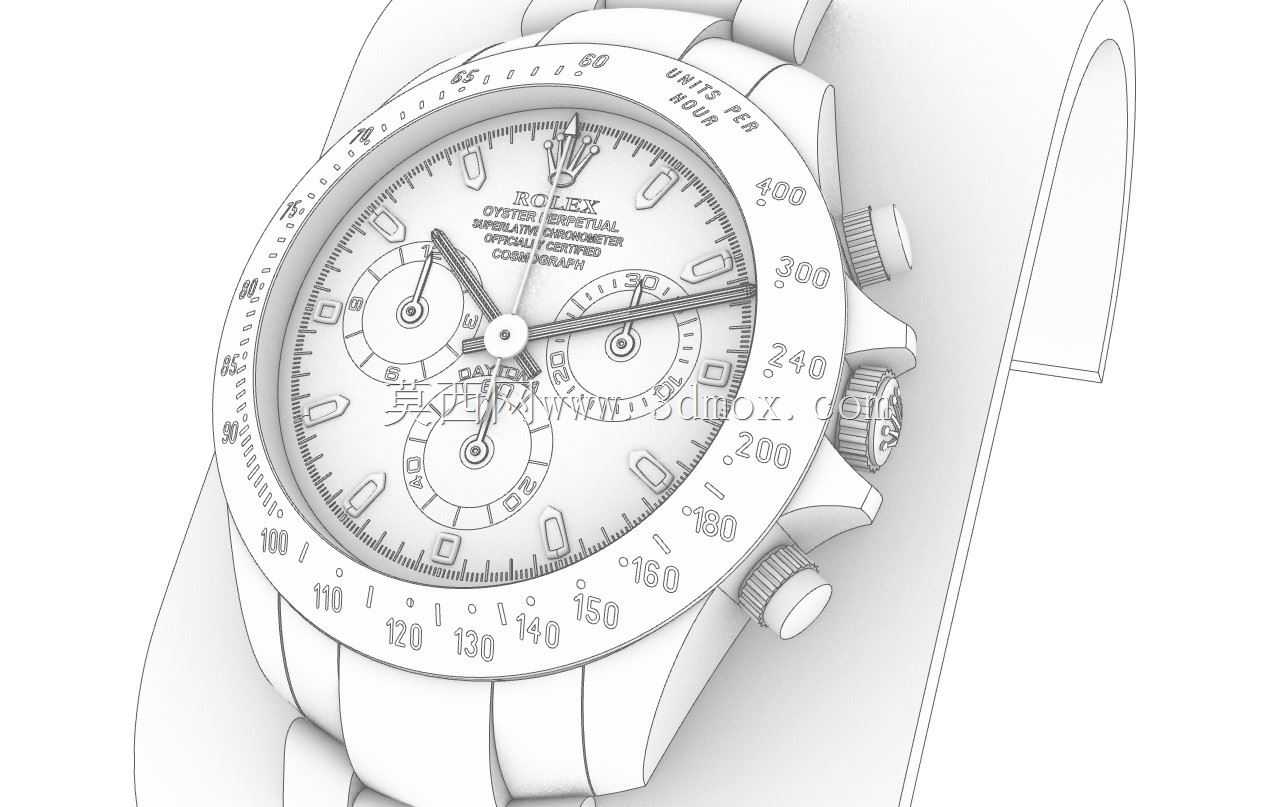

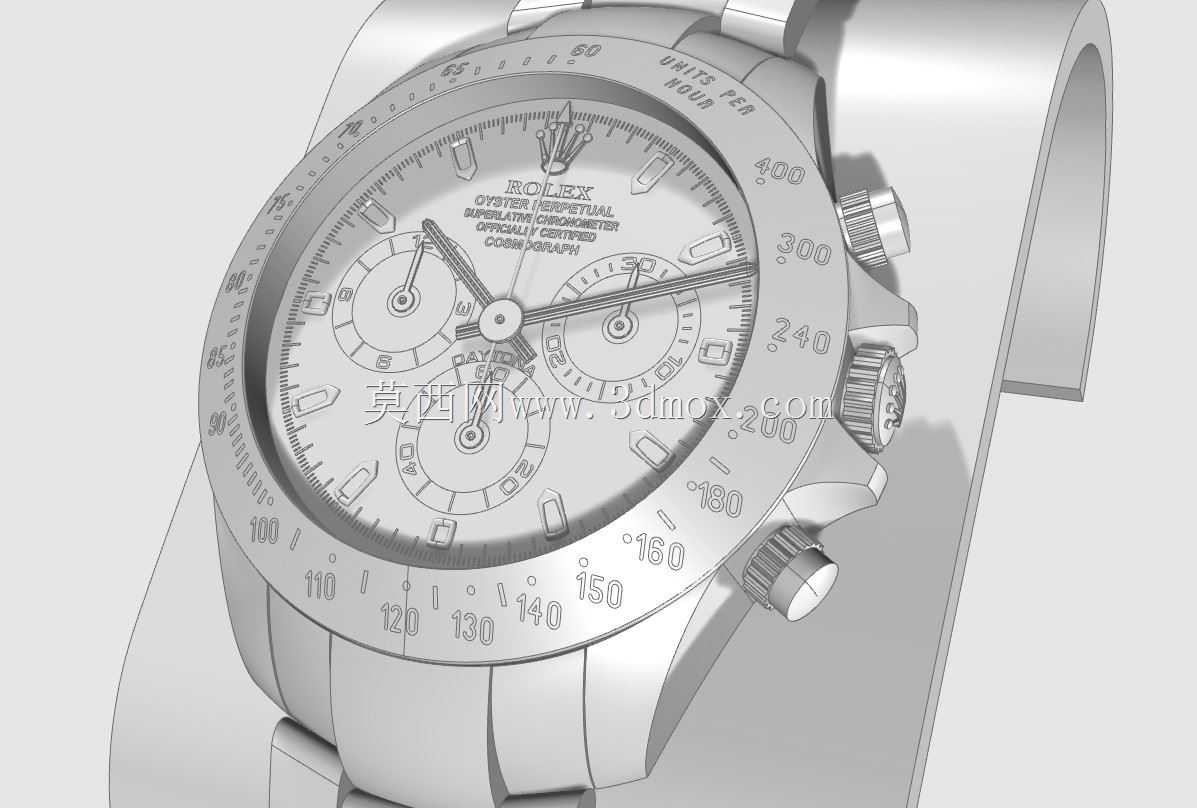

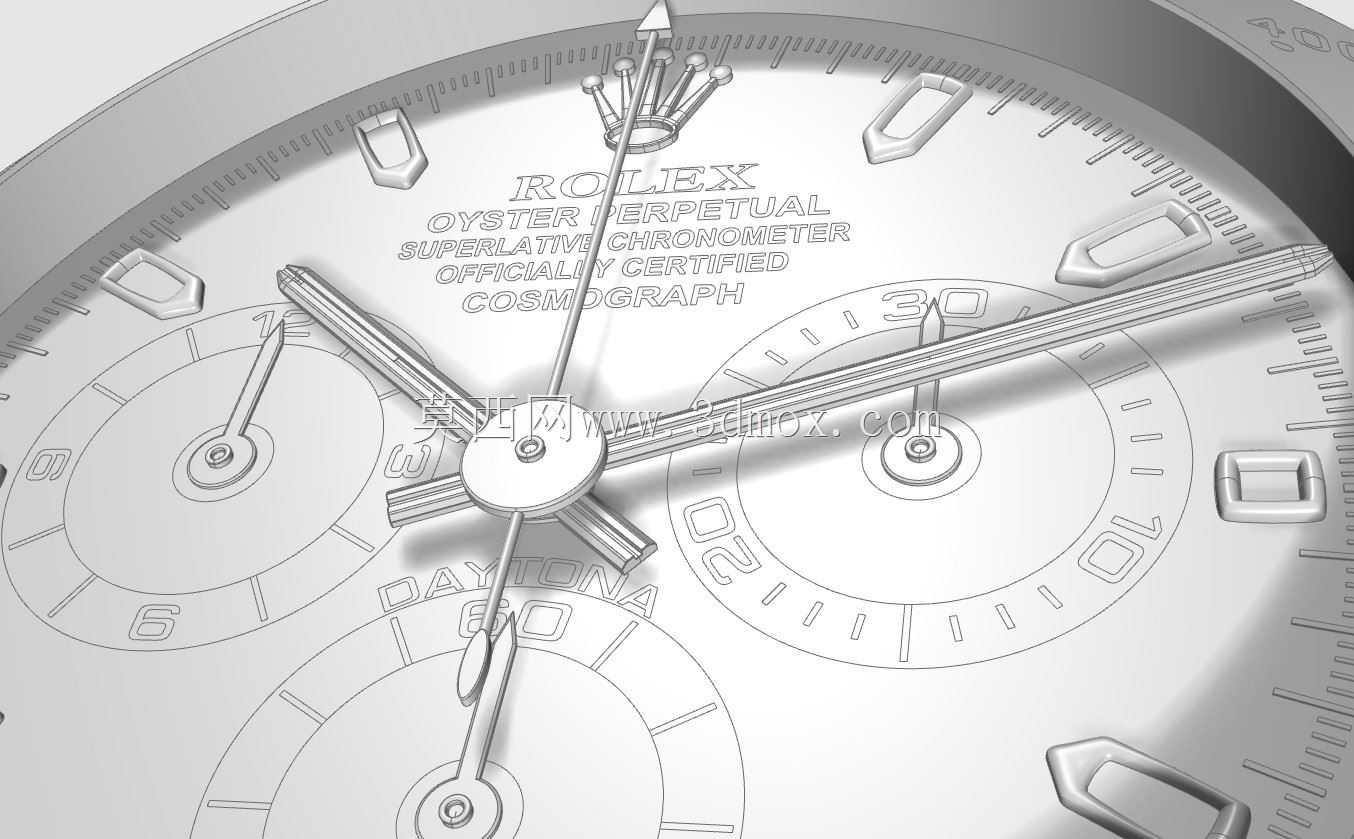

　　表圈是这款腕表的识别核心，陶瓷测速圈的刻度凹槽要做等深0.15mm的蚀刻结构，刻度沿圈体圆周均匀分布，数字标识的字体倒角要做0.05mm的微小圆角，还原实物陶瓷圈的温润触感，避免锐边出现廉价感。表镜采用蓝宝石玻璃的弧面建模，曲面和表圈的贴合处要做0.1mm的密封胶圈预留槽，这个结构是腕表防水性能的关键，建模时不能忽略密封位的结构，只做光滑的弧面玻璃。表盘部分的三个计时小表盘要做分层结构，时标刻度的金属条钉要做单独的零件建模，每个条钉底部预留0.03mm的粘贴定位柱，对应表盘上的定位孔，还原实物装配时的定位逻辑，日历窗的放大镜结构要做凸面曲率，保证放大倍率和实物一致，不能做成平面贴片。

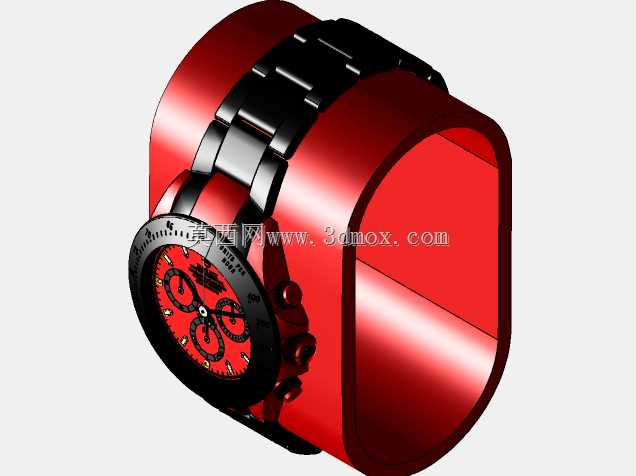

　　表链部分采用三排链节的实体建模，每个链节之间的连接销轴要做单独的零件，链节之间的活动间隙预留0.05mm，模拟表链自然弯折的活动范围，不会出现弯折时链节互相干涉的问题，表扣部分的保险扣、微调结构要做可活动的装配关系，还原实腕表扣的开合逻辑，不是做成一体的固定结构。内部机芯部分虽然属于外观展示模型，但基础的夹板轮廓、摆陀位置也要做对应结构，避免从表镜侧看出现内部空心的穿帮问题，摆陀上的品牌标识做浅浮雕结构，深度控制在0.1mm，符合实物激光雕刻的工艺特征。

　　建模时的曲面质量要达到G2连续，尤其是表壳和表耳的过渡曲面、表链链节的弧面，不能出现曲面褶皱、曲率突变的问题，所有金属零件的边缘都要做0.02-0.08mm不等的倒角处理，还原精密机械加工后的边角质感，不会出现锐利的直角边。装配层级上按照表壳内部机芯、表盘、表镜、表圈、表冠按钮、表链、表扣的顺序做层级分组，方便后续做结构拆解动画、材质替换调整，每个零件的命名按照实际装配位置标注，方便结构工程师对接开模环节的零件拆分。

　　这类精密腕表的建模和普通工业零件不同，除了结构尺寸的准确性，还要兼顾工艺可实现性，比如表壳的拉丝纹理区域和抛光区域的分界棱线要清晰，不能出现曲面过渡导致的分界模糊，对应实物加工时的打磨分区；陶瓷圈的边缘做0.1mm的小圆角，避免陶瓷件烧结后出现崩边问题，这些细节都是建模时需要结合实际加工工艺考虑的点，不是单纯照着图片描外形就能完成的。
