伊顿系列高压齿轮液压油泵结构设计

　　这款外啮合齿轮式液压泵，是目前开式液压系统里应用覆盖面极广的动力输出元件，在中小吨位工程机械的辅助液压回路、小型农用机具的液压驱动单元、工业设备的夹紧与进给液压支路里都能见到同结构产品的身影。从结构设计逻辑来看，该泵采用了经典的三片式壳体布局，前端盖集成了安装法兰与输入轴密封结构，中间泵体容纳一对参数完全匹配的外啮合渐开线圆柱齿轮，后端盖设置进、出油道与内部泄油通路，依靠四个均布的内六角螺栓完成整体锁紧，这种结构的优势在于加工工艺性好，齿轮副的轴向间隙可以通过选配壳体与端盖间的密封垫片厚度进行精准控制，能在容积效率与机械磨损之间找到最优平衡。

　　实际工况应用中，这类齿轮泵通常从油箱吸入经过过滤的低压液压油，通过一对齿轮的啮合旋转，在吸油侧形成密闭容积增大的负压区完成油液填充，随着轮齿转动将油液包裹在齿槽与泵体内壁形成的密闭腔室中输送到压油侧，在压油侧轮齿逐步进入啮合，密闭容积持续缩小将油液加压输出到液压回路中，为后续的液压缸、液压马达等执行元件提供稳定的压力油源。相比叶片泵与柱塞泵，同排量的外啮合齿轮泵抗油液污染能力更强，对液压油的清洁度要求相对宽松，在户外作业、运维条件有限的场景下可靠性表现更突出，同时结构简单、备件成本低，故障排查与维修的门槛更低，非常适合作为中小型液压设备的主泵或者大型设备的辅助供油单元使用。

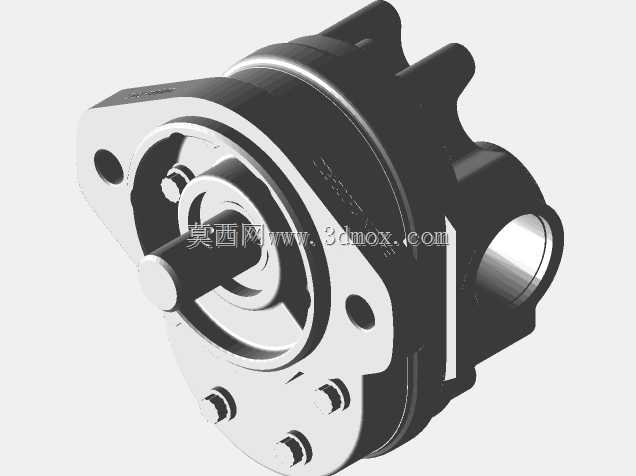

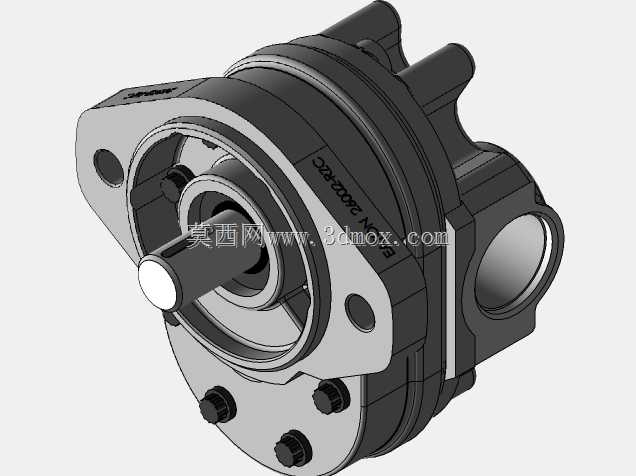

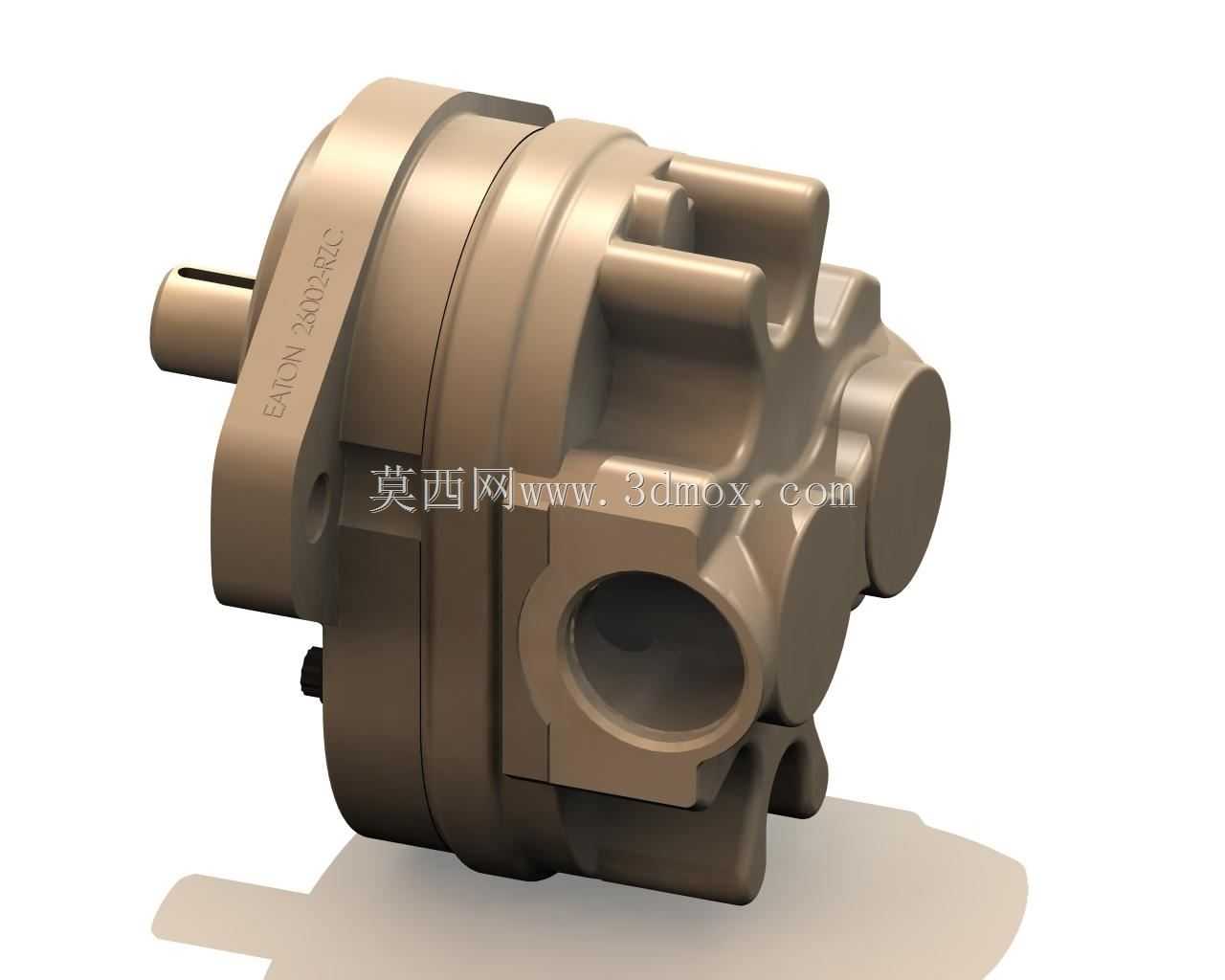

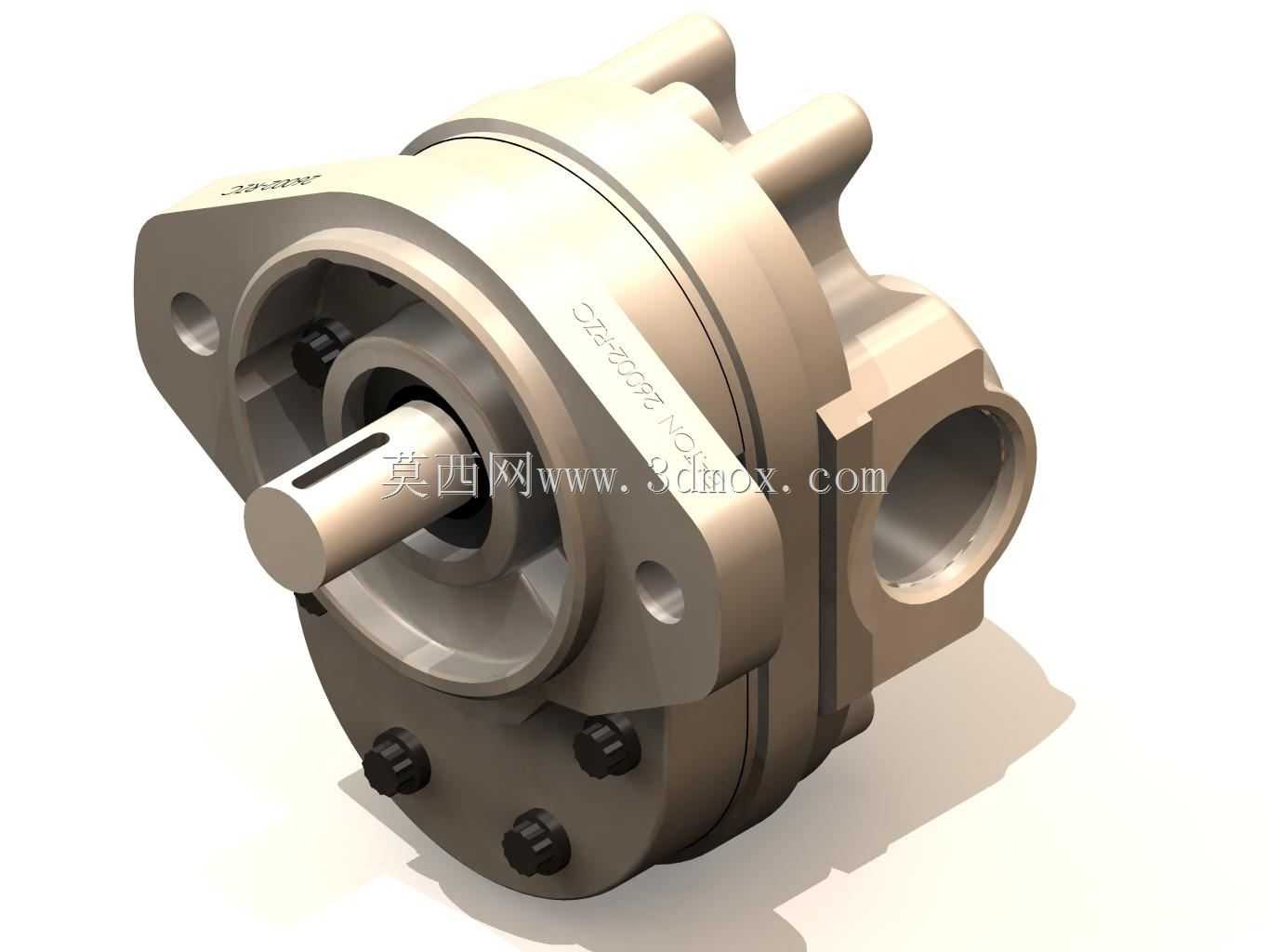

　　从安装边界来看，前端的菱形安装法兰设置了两个对称的光孔安装位，可直接通过螺栓固定在设备的安装支架或者发动机、电机的取力口端面上，输入轴采用带键槽的圆柱轴伸结构，可通过平键传递扭矩，能够直接与电机输出轴、发动机取力轴通过联轴器连接，也可通过皮带轮、齿轮副完成动力输入，安装时需要保证输入轴与动力输出轴的同轴度控制在允许范围内，避免轴封与轴承承受额外的径向载荷，缩短使用寿命。泵体侧面设置的大通径油口为进油口，安装时需保证进油管路通径不小于油口内径，尽量缩短进油管路长度、减少管路弯头数量，避免进油阻力过大造成吸空、气蚀等问题，引发泵体噪音过大、流量不足甚至内部零件过早气蚀损坏；另一侧的油口为压力油出口，连接高压管路到系统的控制阀组，泵体内部设置的泄油通路可将齿轮端面与端盖间泄漏的油液、轴封处的渗漏油液引导回吸油侧，无需单独设置外泄油管，简化了管路布局。

　　设计细节上，齿轮轴采用了双轴承支撑结构，前后端各设置一组滑动轴承或者滚针轴承，可承受齿轮啮合过程中产生的径向力，保证齿轮副在额定压力下的运转稳定性，避免轮齿出现偏磨；输入轴处的旋转密封采用了耐油橡胶骨架油封，可防止泵内压力油向外渗漏，同时阻挡外部的灰尘、水汽进入泵体内部污染油液、磨损配合面。齿轮副的轮齿参数经过优化，采用了修正齿形设计，可降低齿轮啮合过程中的流量脉动，减少系统压力波动带来的管路振动与噪音，同时齿顶与泵体内孔的间隙、齿轮端面与端盖的轴向间隙都控制在极小的范围内，在保证运转无卡滞的前提下尽可能减少内部泄漏，提升泵的容积效率，在额定转速与额定压力下可保持稳定的流量输出。在实际选型适配时，需要根据系统所需的工作压力、流量要求匹配对应排量的型号，同时核对安装法兰尺寸、轴伸规格、油口连接尺寸与现有设备的匹配度，还要根据系统使用的液压油牌号、工作环境温度范围确认密封件与液压油的相容性，避免密封件过早老化失效。这类齿轮泵的自吸能力较强，通常安装位置只要不高于油箱液面过高即可正常吸油，在低温环境下启动时需要先进行空载运转，待油温上升到合适范围后再逐步加载，避免冷启动时油液粘度过大造成吸油不足、泵体内部润滑不良引发的异常磨损。
