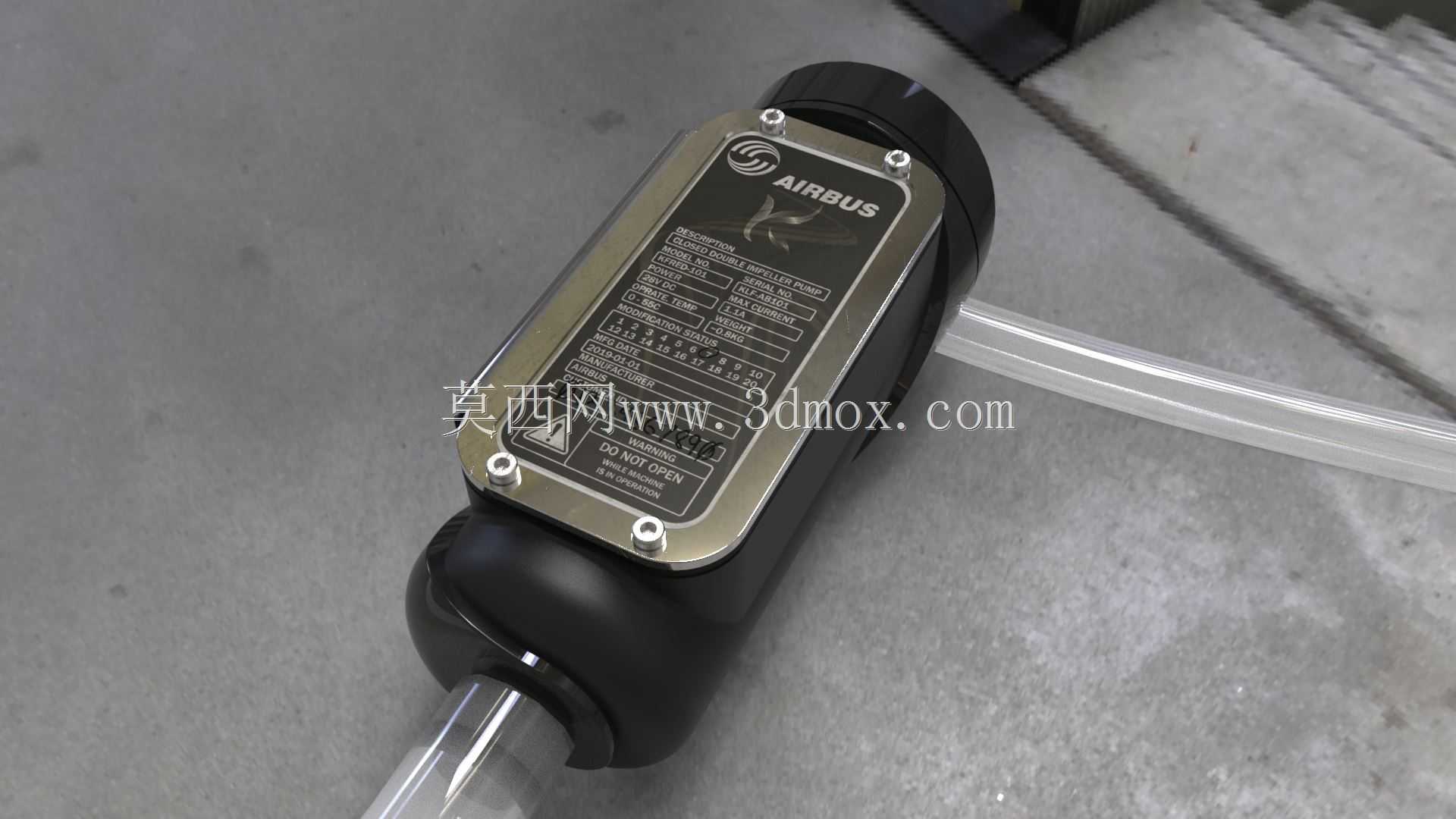

双闭式叶轮自吸离心泵空客结构设计

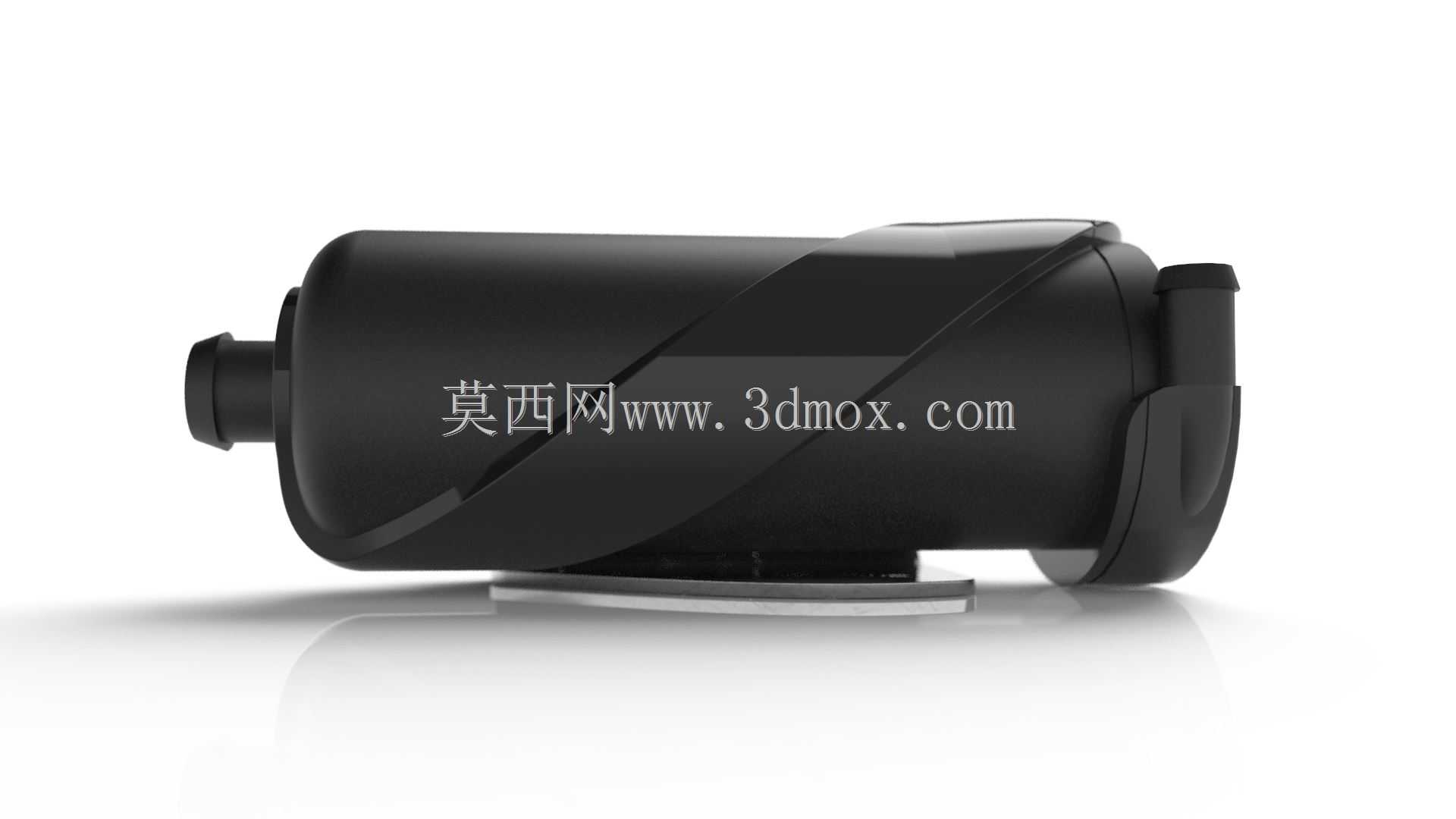

　　在民用小型流体输送、小型水循环系统、桌面级冷却回路这类对安装空间、运行噪音、成本控制有严苛要求的场景里，常规离心泵普遍存在需要提前灌泵、自吸能力差、运行震动大、小流量区间效率偏低的问题，这款双闭式叶轮离心泵的结构设计，正是针对这类细分场景的痛点做的定向优化。从结构布局来看，这款泵采用入口朝下的安装朝向设计，启动时底部叶轮腔能够留存足够的流体介质，避免常规卧式离心泵入口水平布置时停机后腔室介质回流、下次启动需要重新灌泵的问题，依靠腔室结构本身实现自吸功能，不需要额外加装引水装置，简化了配套管路的安装复杂度，也降低了配套系统的整体成本。泵体的过流室采用螺旋流道结构，并非完全出于外观造型的考量，

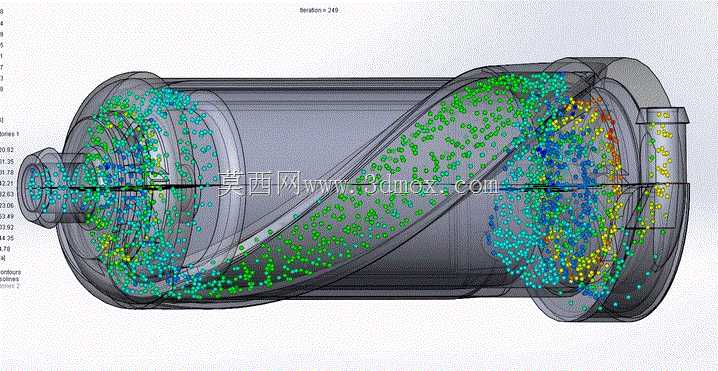

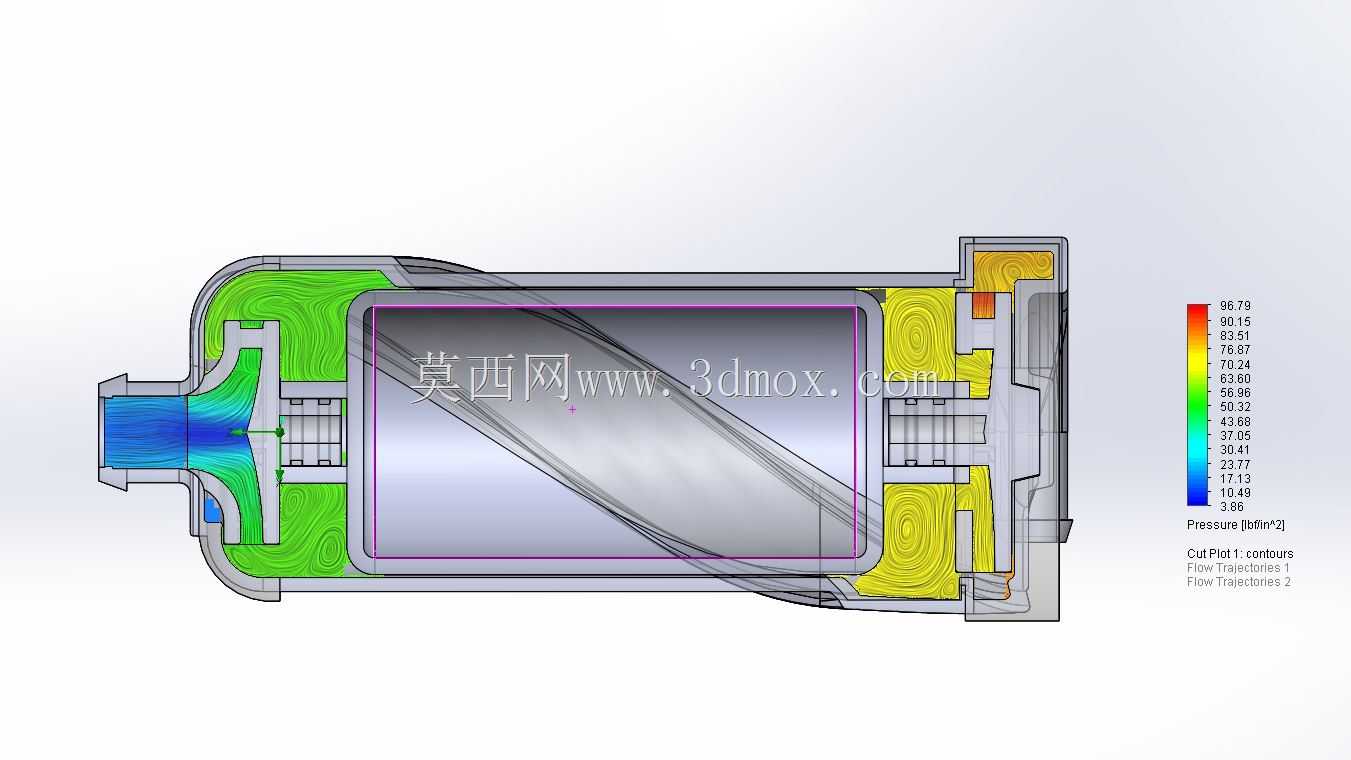

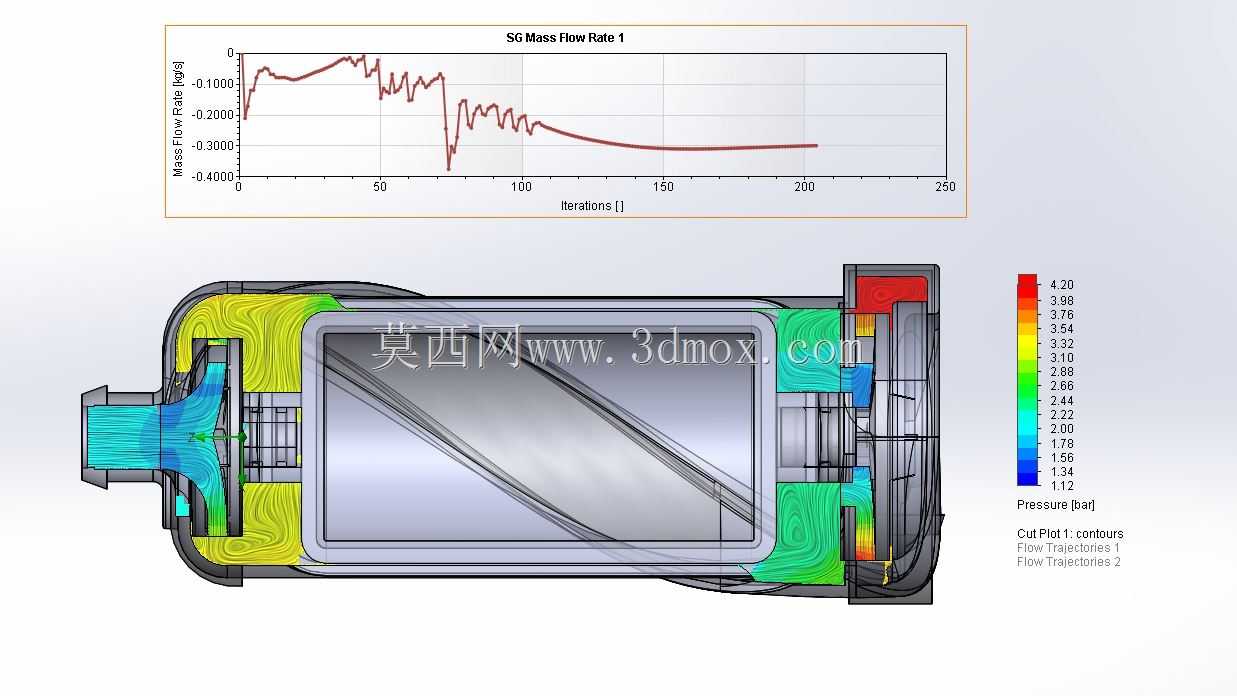

　　螺旋形压水室的型线是按照流体在叶轮出口的速度矩变化规律设计的，能够有效降低流体从叶轮出口进入压水室时的水力冲击损失，减少紊流带来的能量损耗和运行噪音，同时流畅的曲面外壳也能减少外部积灰，在民用场景下更容易清洁维护。叶轮采用双闭式结构设计，相比开式或半开式叶轮，闭式叶轮的前后盖板能够减少叶轮内部的介质回流，在小流量高扬程的工况点下依然能保持较高的运行效率，同时双叶轮的对称布局能够平衡叶轮旋转时产生的轴向力，降低止推轴承的负载，延长易损件的使用寿命，按照连续运行的工况推算，核心转动部件无易损更换的运行寿命能够达到两万小时以上，大幅降低了长期使用的维护成本。在性能参数匹配上，这款泵针对水基介质做了优化，能够兼容含有一定比例乙二醇、

　　异丙醇的水溶液，适配冷却系统、小型供水系统的介质使用需求，工作温度覆盖0到100摄氏度的常规民用流体区间，最大压头能够满足40米扬程的使用需求，额定流量点设置在17升每分钟，叶轮结构预留了调整空间，通过更换不同参数的叶轮可以将额定流量调整到11升每分钟，适配不同管路阻力的系统需求，在3000转的额定转速下能够达到最大压力输出，同时内置了阻塞流量保护和反极性保护模块，避免管路堵塞时电机过载烧毁，也能防止电源接反对驱动电路造成的损坏。驱动部分采用直流供电设计，标称28V的供电电压可以调节适配24V的常规直流供电系统，电机额定功率139W，在保证输出功率的前提下控制了整机的能耗。接口尺寸方面，入口采用10mm通径的接口，

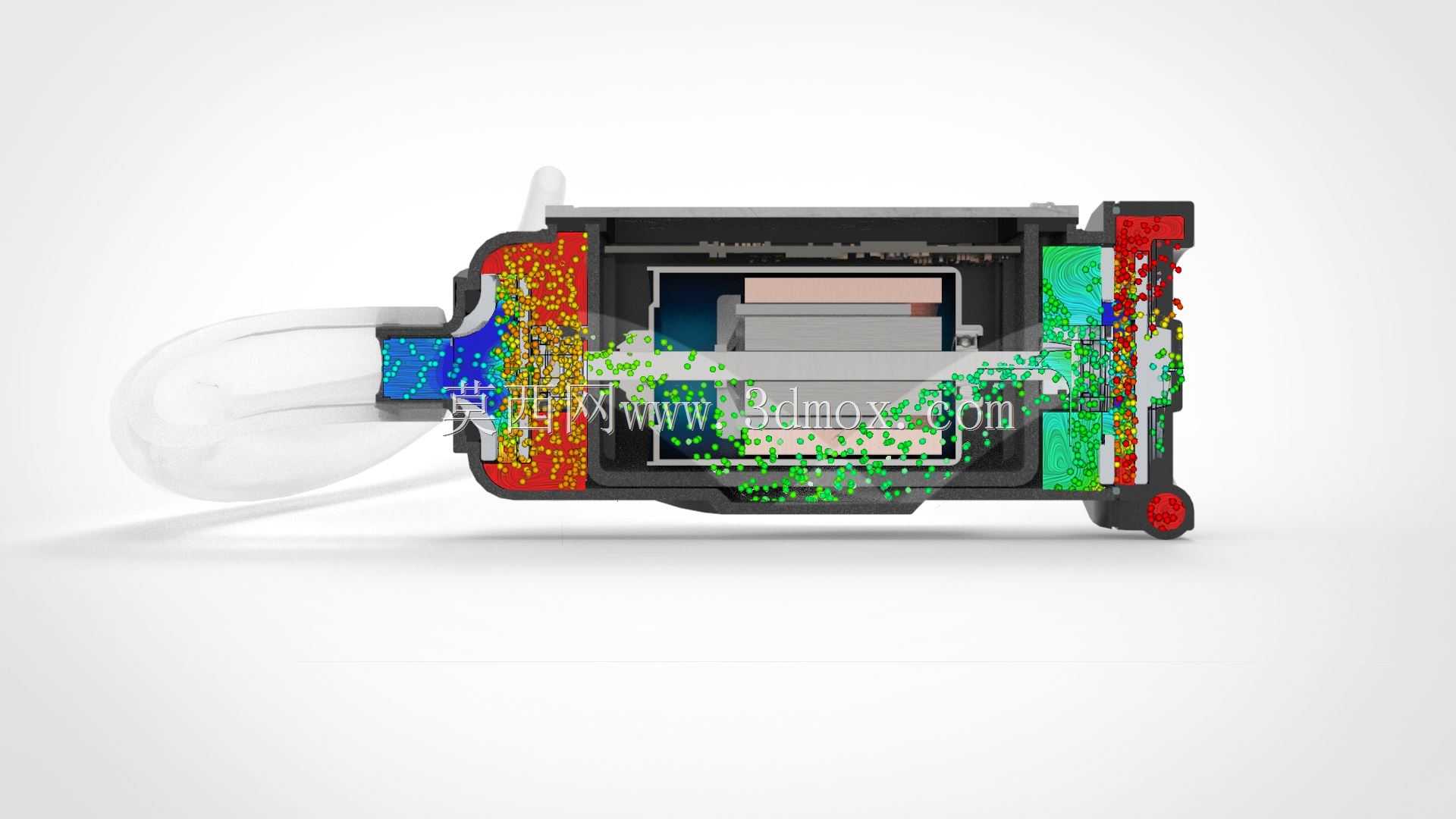

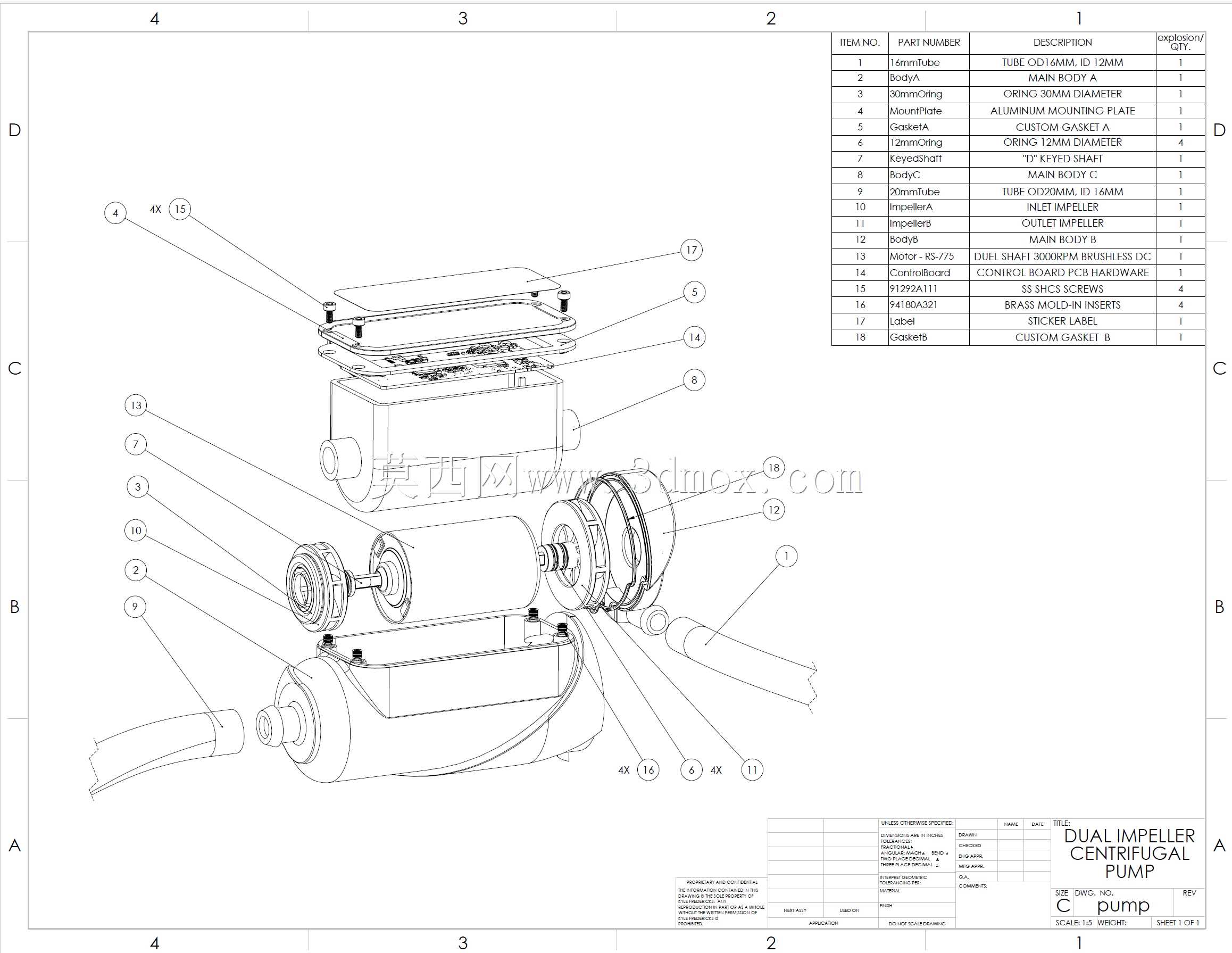

　　出口采用6mm通径的接口，能够匹配常规的软质输水软管，不需要额外做变径接头就能完成管路连接。整机重量控制在0.8到1千克之间，总体积小于1升，安装时不需要预留太大的操作空间，不管是内嵌到设备内部还是外置安装都能适配，紧凑的结构也减少了整机的材料用量，进一步控制了制造成本。从运行特性来看，这款泵的结构设计针对低噪音做了优化，连续工作模式下的运行噪音预计在40分贝左右，不会对周边环境造成明显的噪音干扰，适合在室内、桌面设备这类对噪音敏感的场景使用。在建模细节上，这款泵的三维结构完整还原了叶轮的叶片型线、螺旋压水室的曲面过渡、进出口的接口结构、电机与泵体的连接定位结构，能够直接用于结构干涉检查、流体仿真分析的前置模型，也可以作为同类小型离心泵设计的参考蓝本，帮助结构设计人员快速理解自吸式双闭式叶轮离心泵的结构布局逻辑，在做同类产品选型或者改型设计时，能够直接参考其安装边界尺寸、接口参数、结构布局思路，减少前期方案论证的时间成本。
