带翻盖结构户外火箭炉钢制结构设计

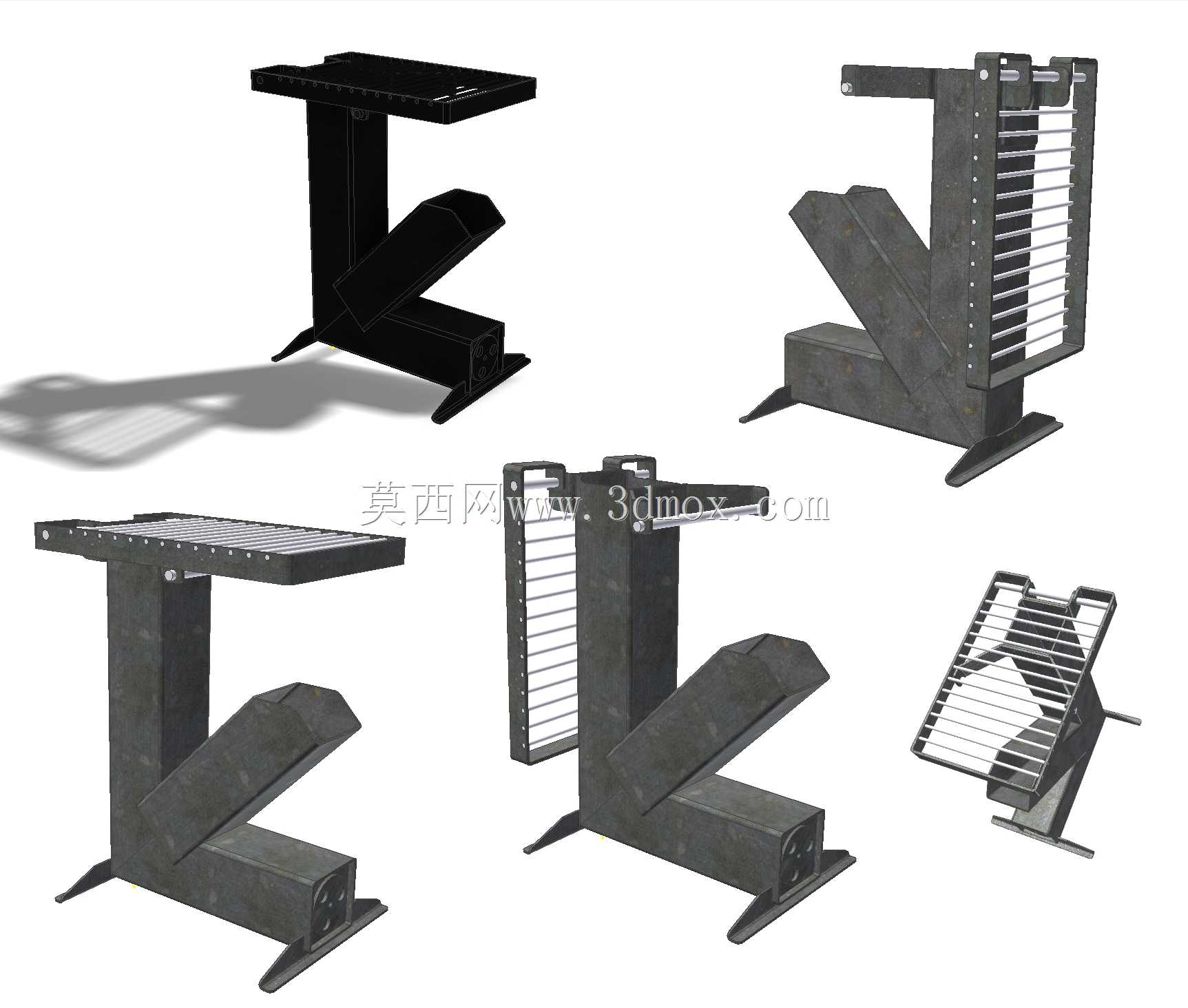

　　这款带翻盖的火箭炉结构，核心采用方形管道作为主体风道骨架，所有承重与连接部件均通过激光切割工艺加工钢制板材成型，从结构设计逻辑上完全适配户外露营、庭院烧烤、野外临时炊事等多场景的使用需求。区别于传统一体式焊接炉具，翻盖结构的加入首先解决了炉具闲置时的防尘、防杂物落入问题，同时在使用过程中可通过翻盖的开合角度调整，配合炉体内部的方形风道形成稳定的烟囱效应，让燃料燃烧更充分，减少燃烧过程中的烟气溢出，提升户外使用的体验。

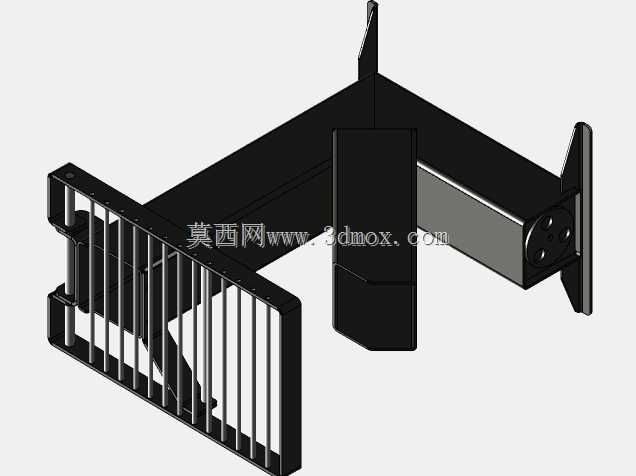

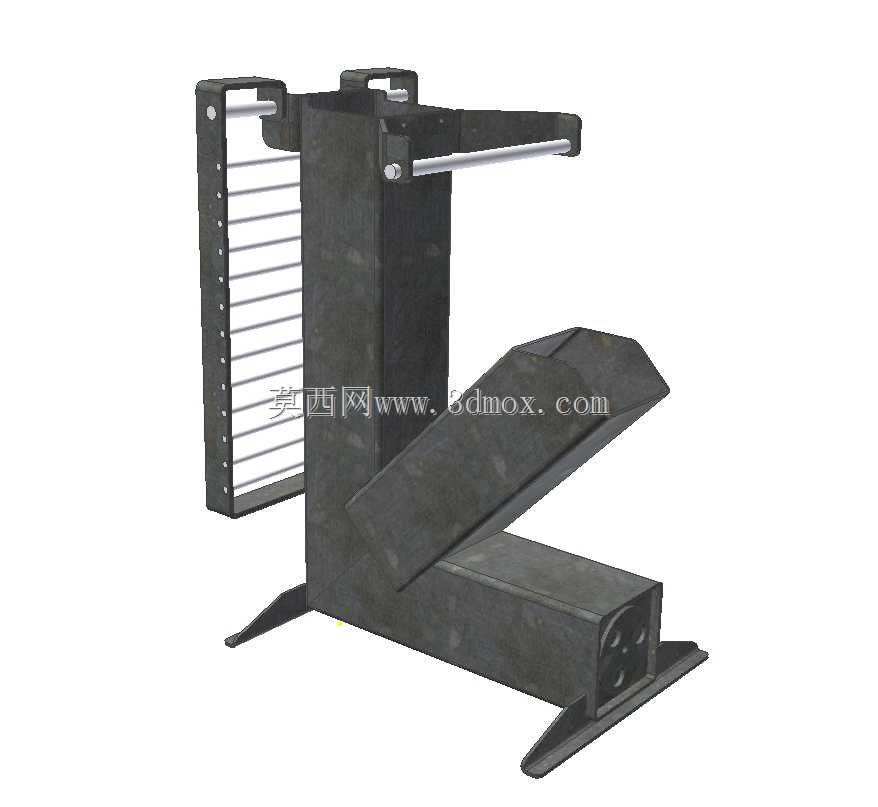

　　从功能特性来看，炉体的支撑结构采用斜向三角受力布局，底部延伸出的支撑脚直接与地面接触，无需额外安装固定支架即可在平整的硬质地面、泥土地面保持稳定放置，支撑脚的切角设计经过受力校核，即使在炉体上部放置满负荷的炊具、烤网时，整体重心依然落在支撑脚围成的稳定区域内，不会出现侧翻风险。翻盖部分与炉体主体采用铰接结构连接，铰接点位的位置经过反复调整，既保证翻盖开合过程中不会与炉体上部的置物烤架产生干涉，又能在翻盖完全打开时作为临时的挡风板使用，阻挡侧向气流对炉膛内火焰的干扰，在风力3-4级的户外环境下依然可以维持稳定的燃烧状态。

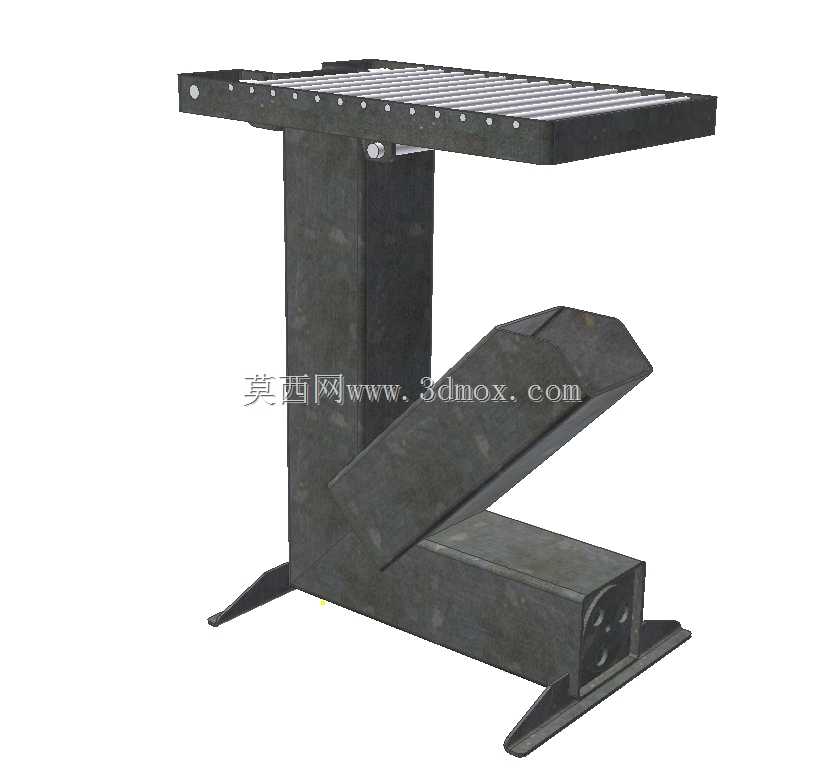

　　设计思路上，整个炉体全部采用标准化的方形管材与平板钢材加工，没有复杂的曲面成型工序，所有零件的切割轮廓均适配常规激光切割设备的加工幅面，不需要定制特殊工装即可完成单件或小批量生产，零件之间的连接采用榫卯式插接配合定位焊的方式，既降低了装配过程中的对齐难度，又能保证整体结构的连接强度，用户拿到散件后也可以通过简单的焊接作业完成组装，不需要复杂的机加工设备辅助。炉体上部的置物架采用等间距的栅格结构，栅格条的间距经过优化，既可以直接放置平底锅、烧水壶等平底炊具，也可以搭配烤网完成烧烤作业，栅格条的承重能力经过校核，单根栅条可承受10kg以上的静载荷，完全满足户外炊事的承重需求。

　　从安装边界与外形尺寸来看，这款火箭炉的整体占地面积控制在0.2平方米以内，高度适配成年人站立操作的舒适区间，不需要弯腰即可完成添柴、调整炊具位置等操作，翻盖闭合后的整体外形为规整的类L型结构，没有突出的尖锐部件，收纳时可以平稳放置在车辆后备箱的角落，不会占用过多的储物空间，也不会剐蹭其他储物物品。炉体的进料口设置在斜向的风道段，添柴时不需要从上部掀开炊具，直接从侧方即可完成燃料补充，进料口的尺寸适配常规的劈柴尺寸，不需要将木柴加工成过细的碎段即可顺利投入炉膛，降低了户外使用时的燃料处理难度。

　　风道的截面尺寸经过燃烧效率校核，方形管道的内截面可以保证足够的空气流通量，配合炉膛内部的挡火结构，让火焰在炉体内完成充分的热交换后再从上部排出，提升燃料的热利用率，相比同尺寸的开放式炉具，这款火箭炉的燃料消耗量可以降低30%左右，在同等燃料储备下可以获得更长的燃烧时间。所有钢制部件的边缘均做了倒角处理，没有锋利的毛刺，在组装、搬运、使用过程中不会划伤操作人员，炉体底部的支撑脚预留了螺栓孔位，如果需要在固定场地长期使用，可以通过膨胀螺栓将炉体固定在水泥地面上，进一步提升使用时的稳定性，即使放置较重的大型炊具也不会出现移位。翻盖的内侧设置有挡火层，在翻盖闭合时可以阻挡炉膛内的火星溅出，提升使用过程中的安全性，同时翻盖的把手位置做了隔热结构设计，即使在炉体燃烧状态下也可以徒手完成翻盖的开合操作，不需要佩戴额外的隔热手套，提升了操作的便捷性。
