帆船用哈肯式船闸锁止构件结构设计

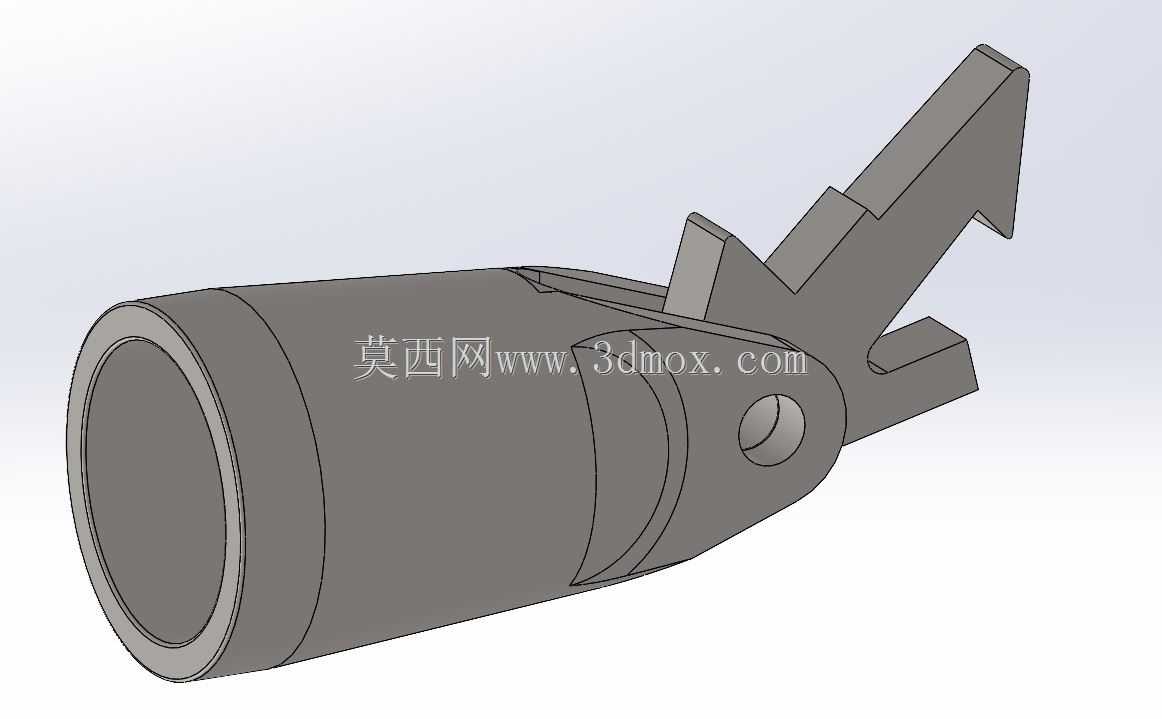

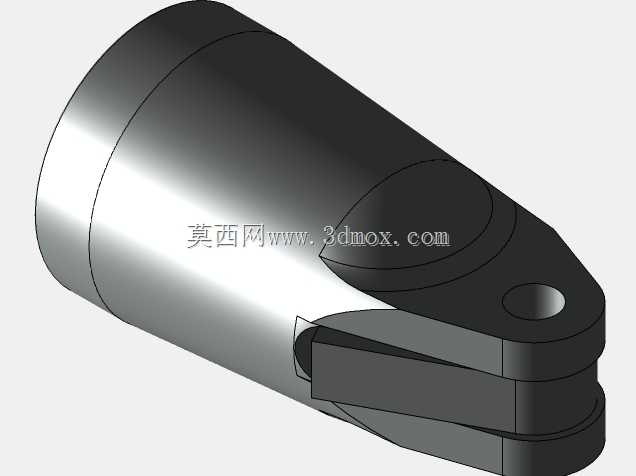

　　在小型帆船的甲板系泊与帆装锁止作业场景里，这类带箭头状棘爪结构的锁止构件，承担着帆索临时锁止、系泊缆绳卡位的核心作用，不少帆船维修作业中，会遇到原厂配件采购周期长、适配性差的问题，这类复刻优化的构件，刚好能匹配多数中小型休闲帆船的甲板安装位。从结构功能来看，构件主体为中空筒状基座，筒身一端为敞口设计，可直接套入甲板上预先焊接的固定销轴，依靠筒壁与销轴的间隙配合实现基座的转动自由度，筒身侧面预留的横向销孔，用于穿入防脱开口销，避免作业过程中基座从销轴上滑脱。上部延伸出的箭头形棘爪为一体铣削成型，棘爪的两个斜向工作面分别对应不同直径的缆绳卡位需求，较宽的下工作面可卡持直径8-12mm的主帆索，较窄的上工作面可适配4-6mm的前帆控索，

　　棘爪根部与基座衔接处做了R3的圆弧过渡，避免长期受缆绳拉力作用出现应力集中断裂的问题。设计过程中，首先要匹配现有帆船甲板的安装边界，多数中小型休闲帆船的对应安装销轴直径为20mm，因此中空筒的内径设置为20.2mm，单边预留0.1mm的装配间隙，既保证转动顺畅，又不会出现过大的旷量影响锁止精度；筒身外径设置为28mm，壁厚控制在3.9mm，采用316不锈钢材质时，该壁厚可承受最大12kN的径向拉力，完全满足帆船在6级风况下的帆索拉力需求。棘爪部分的突出高度从筒身中心算起为62mm，箭头尖端做了1.5mm的倒角处理，避免船员操作时被尖锐边角划伤，棘爪与基座的铰接位置（即预留销孔处）的销轴直径为6mm，

　　销孔与销轴采用H7/g6的间隙配合，保证棘爪在手动扳动时无卡滞。实际安装时，该构件不需要额外改造甲板结构，仅需将原有损坏的锁止构件从固定销轴上拆下，清理销轴表面的锈迹与旧润滑脂后，将本构件的中空筒套入销轴，穿入防脱开口销并掰开销脚即可完成安装，整个更换过程不超过10分钟，不需要专用工装。作业过程中，当需要锁止帆索时，只需将帆索卡入棘爪对应的工作面，依靠帆索自身的拉力即可带动棘爪转动卡紧，拉力越大锁止越牢靠；需要释放帆索时，手动扳动棘爪尾部的凸起结构，即可解除锁止状态，单手即可完成操作，适配帆船航行中需要快速调整帆索张力的作业需求。从结构强度校核的角度来看，对棘爪根部的过渡圆弧处做有限元受力分析，在施加12kN的极限拉力时，

　　最大应力为187MPa，远低于316不锈钢的屈服强度205MPa，安全系数达到1.1以上，可满足长期户外海洋环境下的使用需求，同时构件表面做了电解抛光处理，可抵御海水盐雾的腐蚀，减少日常维护的工作量。不少维修场景里，这类构件还可根据实际船型的安装位尺寸做小幅调整，比如针对安装销轴直径为22mm的船型，可将中空筒内径调整为22.2mm，其余结构尺寸保持不变即可通用，不需要重新开模，大幅降低维修配件的制作成本。
