斯巴鲁EJ20水平对置发动机缸体三维扫描数模

　　这款水平对置发动机缸体的三维扫描数模，完整还原了斯巴鲁EJ20机型缸体的全部结构细节，对于从事动力总成逆向开发、改装件设计、维修工艺编制的工程人员来说，是精度极高的参考基准。从实际应用场景来看，这类扫描数模常被用于发动机改装升级的前期设计验证，比如换装高压缩比活塞、强化水道密封、加装涡轮套件时，设计人员可以直接在数模上核对改装件的安装边界，避免实际装车时出现干涉问题；同时在售后维修领域，也可以依托该数模制作专用的维修工装、定位夹具，提升缸体镗缸、珩磨、裂纹修复等工序的加工精度，减少反复试装的成本。

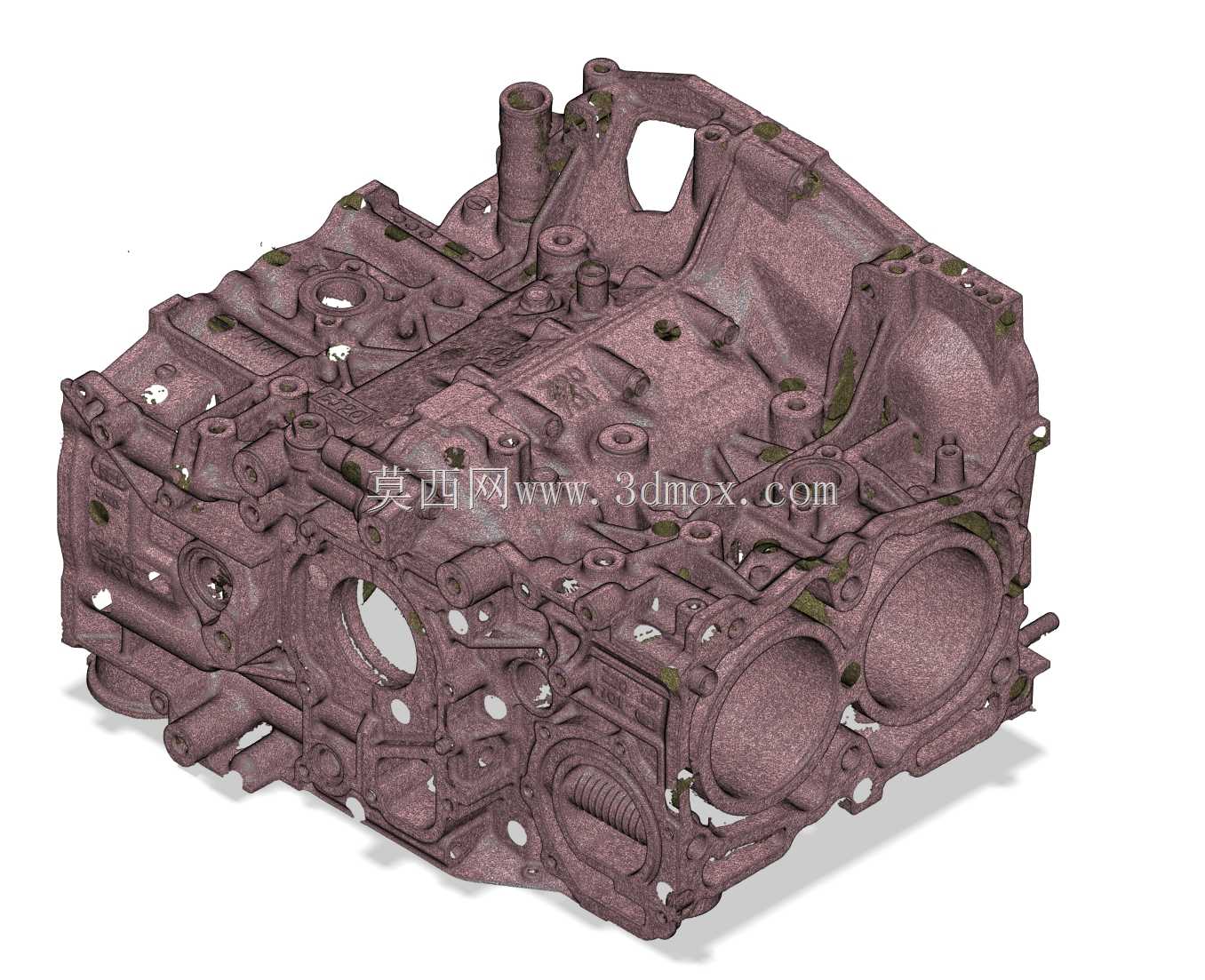

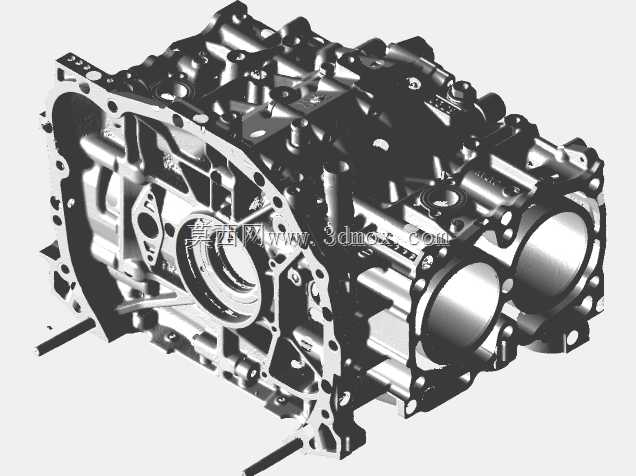

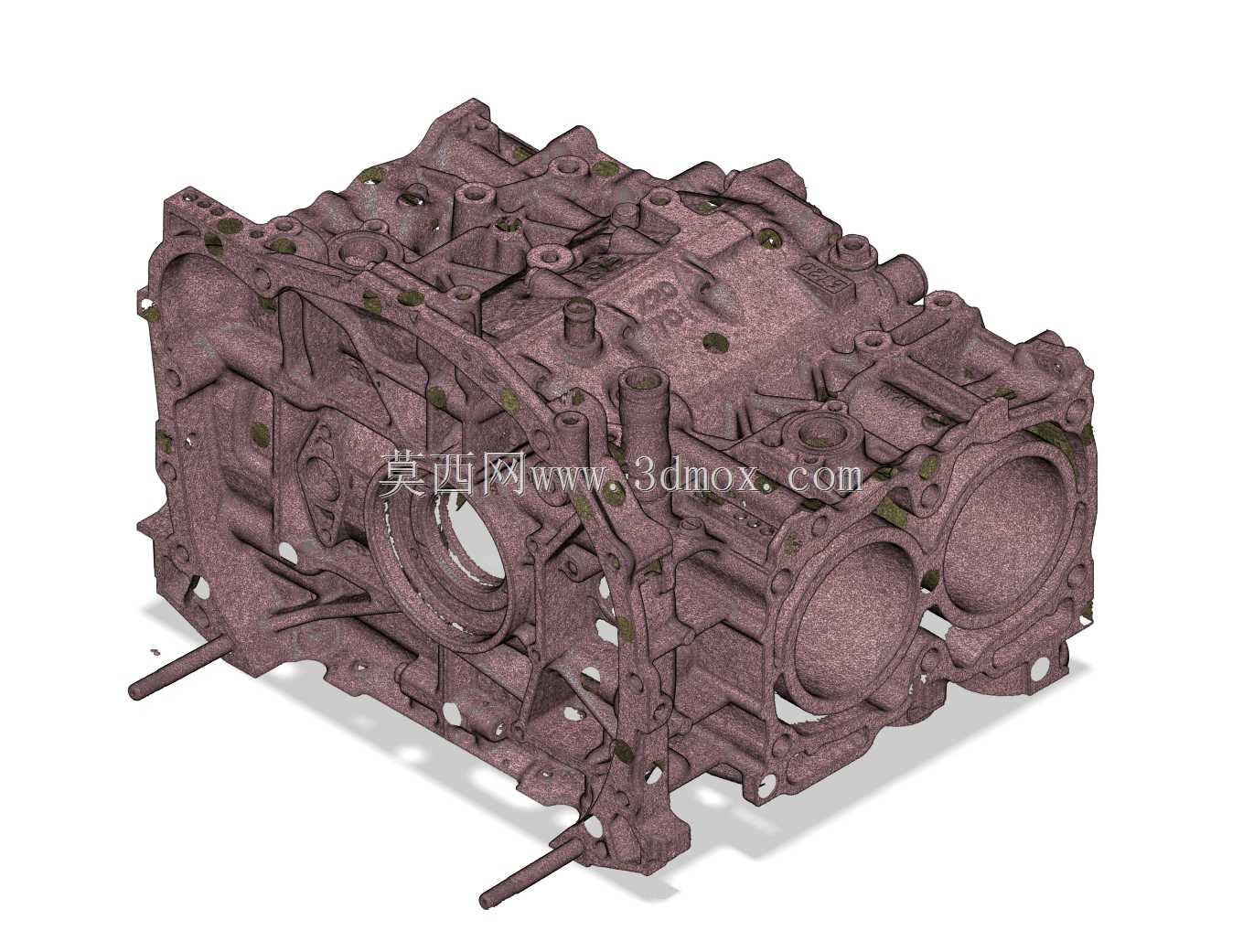

　　从结构功能特性来看，水平对置机型的缸体和传统直列、V型缸体有明显的结构差异，其左右两列气缸呈180度水平对置布局，缸体本身需要同时承担曲轴支撑、水道循环、油道布设、变速箱连接、附件安装等多重功能。数模中完整保留了缸体外部的所有安装凸台、螺栓孔位、加强筋结构，包括曲轴箱部分的主轴承座安装面、气缸筒的内壁轮廓、缸体侧面的机油滤清器安装位、水泵结合面、正时侧盖的密封槽结构，甚至连铸造过程留下的工艺凸点、减重凹腔都完整复现，这对于逆向建模时还原原厂的结构强度设计逻辑有很高的参考价值。

　　在设计思路层面，原厂EJ20缸体采用铝合金高压铸造工艺，在保证结构刚度的前提下尽可能控制整机重量，数模中可以清晰看到缸体不同区域的壁厚变化：主轴承座区域因为要承受曲轴运转的交变冲击，壁厚明显加厚，且设计了多道交叉加强筋连接主轴承盖和缸体外壁，避免高转速下缸体出现形变；水道部分采用分层设计，围绕气缸筒形成环绕式冷却腔，保证高负荷下气缸各区域温度均匀，减少热形变导致的拉缸风险；油道则采用深孔钻削的布设方式，在缸体内部形成连通主油道、曲轴轴承、凸轮轴供油通道的密闭油路，数模中完整还原了所有油道的走向和孔径，对于改装时调整机油压力、优化润滑路径有直接的参考意义。

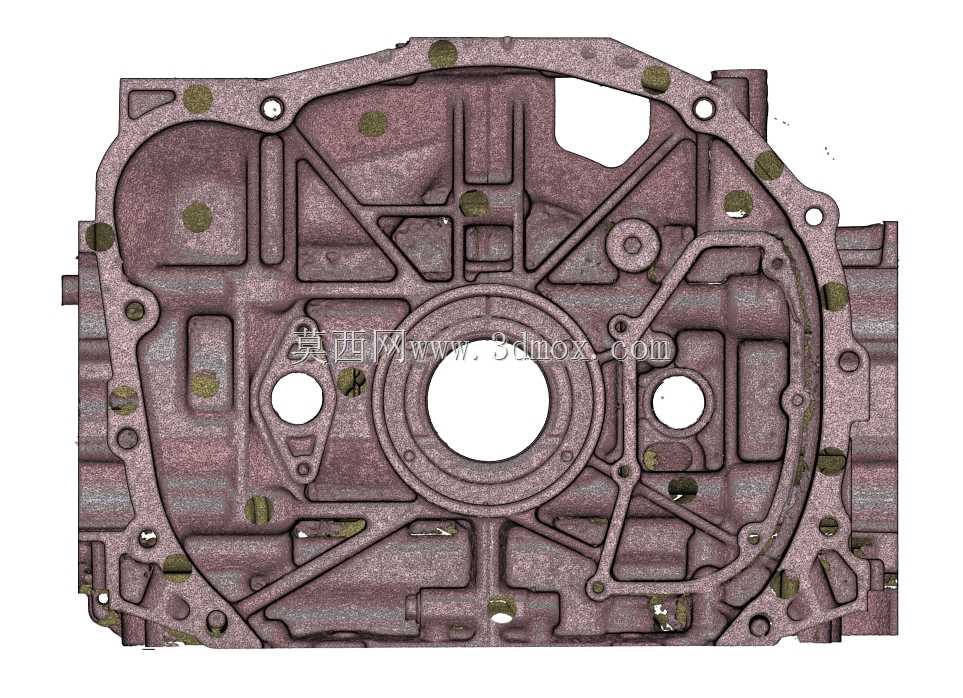

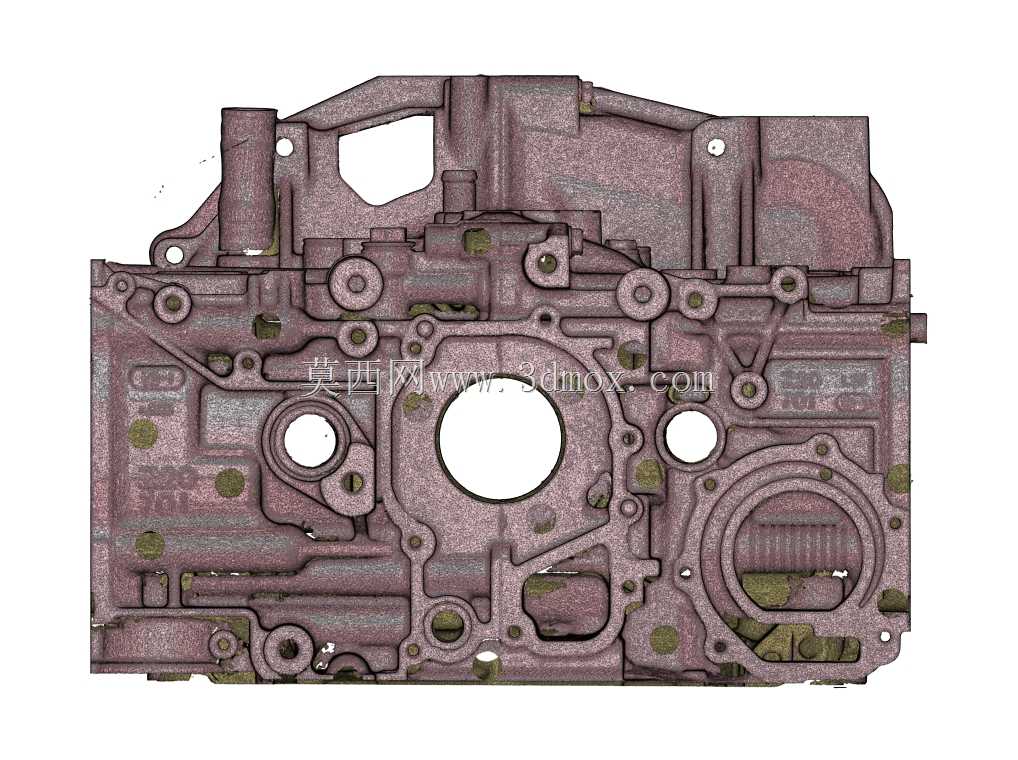

　　从安装边界和尺寸维度来看，该数模可以直接提取所有安装面的平面度基准、孔位的坐标尺寸，包括缸体和变速箱连接的定位销孔位置、离合器壳体的结合面轮廓、发动机机脚的安装孔距、进气歧管和排气歧管的安装面螺纹规格，这些尺寸参数在设计改装部件时可以直接作为设计基准，不需要反复对实物进行三坐标测量。比如在设计定制的排气头段时，可以直接在数模上核对排气法兰的孔位、螺栓伸出长度，以及头段管路和缸体、转向机、车架之间的间隙，提前规避装车后出现的干涉问题；在设计强化中缸的密封方案时，可以直接在数模上测量缸垫的密封带宽度、水道和油道的开口位置，优化密封垫的压边设计，提升高增压下的密封可靠性。

　　另外，对于从事三维扫描逆向建模的从业者来说，这个数模也具备很高的参考价值，其扫描精度足够还原铸造件的表面细节，同时在特征处理上保留了所有工程可用的安装特征，没有过度简化影响结构参考性，既可以作为逆向建模的练习素材，也可以作为同类水平对置发动机缸体设计的对标参考，帮助设计人员理解这类特殊布局发动机的缸体结构设计逻辑，在自主开发动力总成时规避结构强度、冷却润滑、安装匹配方面的设计问题。
