可移动LS发动机性能测试台架结构

　　在车用动力总成的研发、维修后验证、改装调校环节，发动机试验台是核心承载工装，这套可移动的LS系列发动机测试台架，完全围绕小批量测试、维修门店、改装工坊的实际作业场景设计，区别于实验室固定安装的重型台架，它兼顾了承载刚性、功能集成度与场地移动灵活性，不需要做地面预埋固定，就能完成发动机的冷磨、热试、动力输出参数标定等常规测试作业。

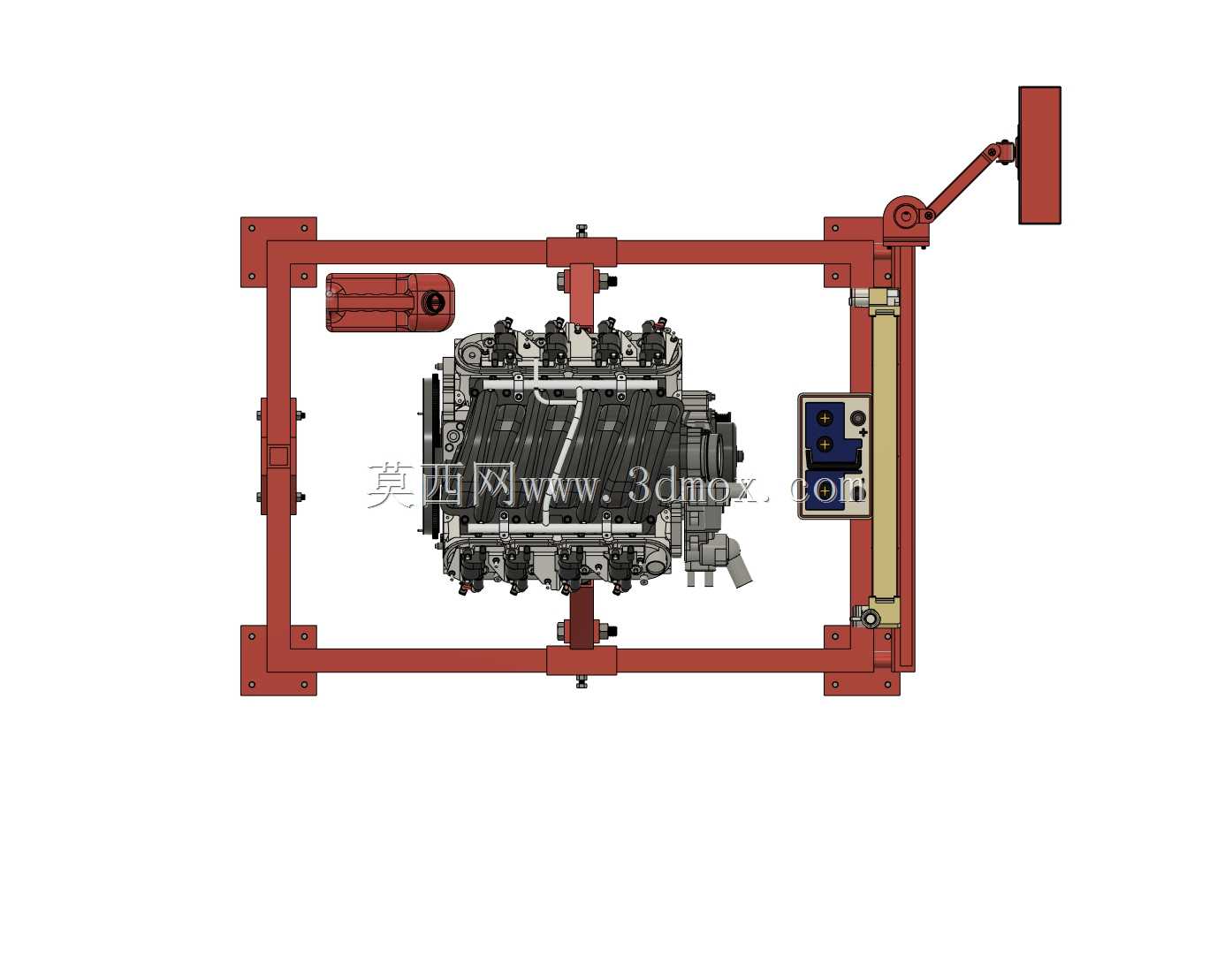

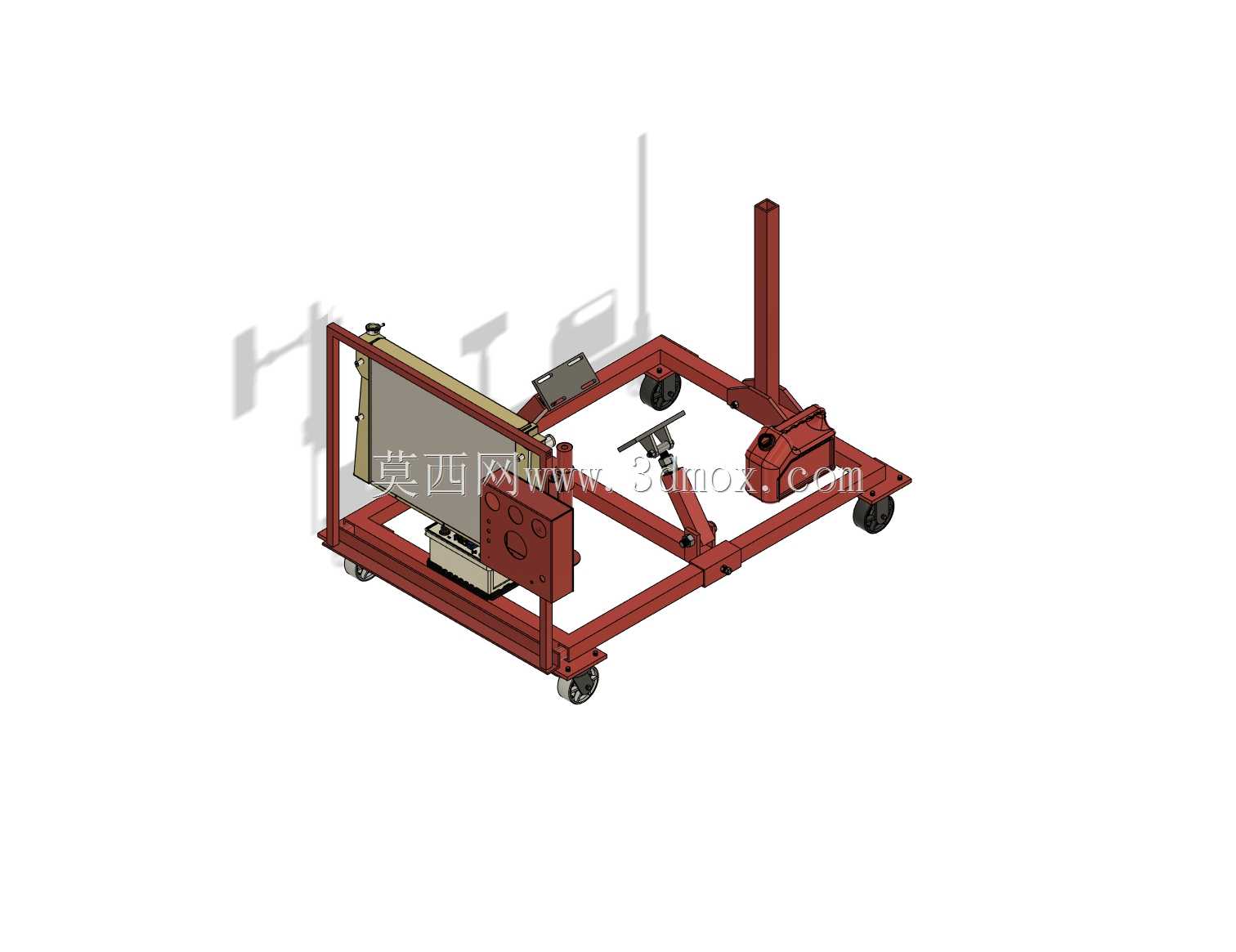

　　整个台架采用型钢焊接框架作为主体承载结构，底部框架采用矩形管拼焊成矩形承载基体，四个角点安装重载万向脚轮，其中两个脚轮带刹车锁定结构，方便在车间内不同工位间转运，测试时锁定脚轮即可保证台架稳定性，不需要额外打膨胀螺栓固定地面，适配场地有限、需要灵活调整工位的作业场景。底部框架的横梁布置完全匹配LS系列发动机的安装悬置点位置，预留了多组可调安装孔位，滑动横梁搭配雷达柱式可调立柱结构，可以通过螺栓调整立柱的横向、纵向位置，适配不同排量、不同附件布局的LS系列发动机安装，不需要重新焊接支架，仅靠紧固件调整就能覆盖多数民用V8布局LS发动机的安装需求，降低了多机型测试的工装改造成本。

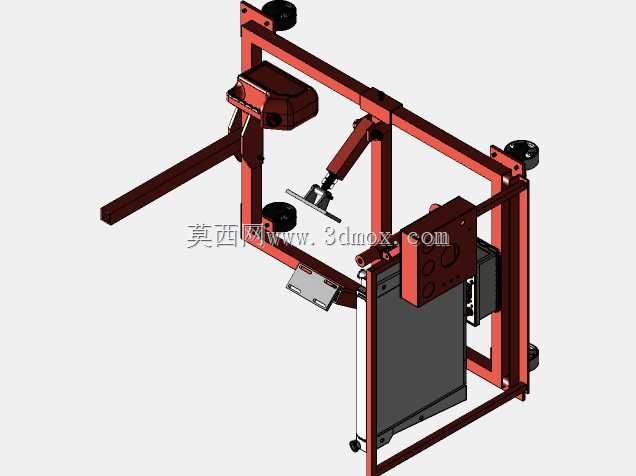

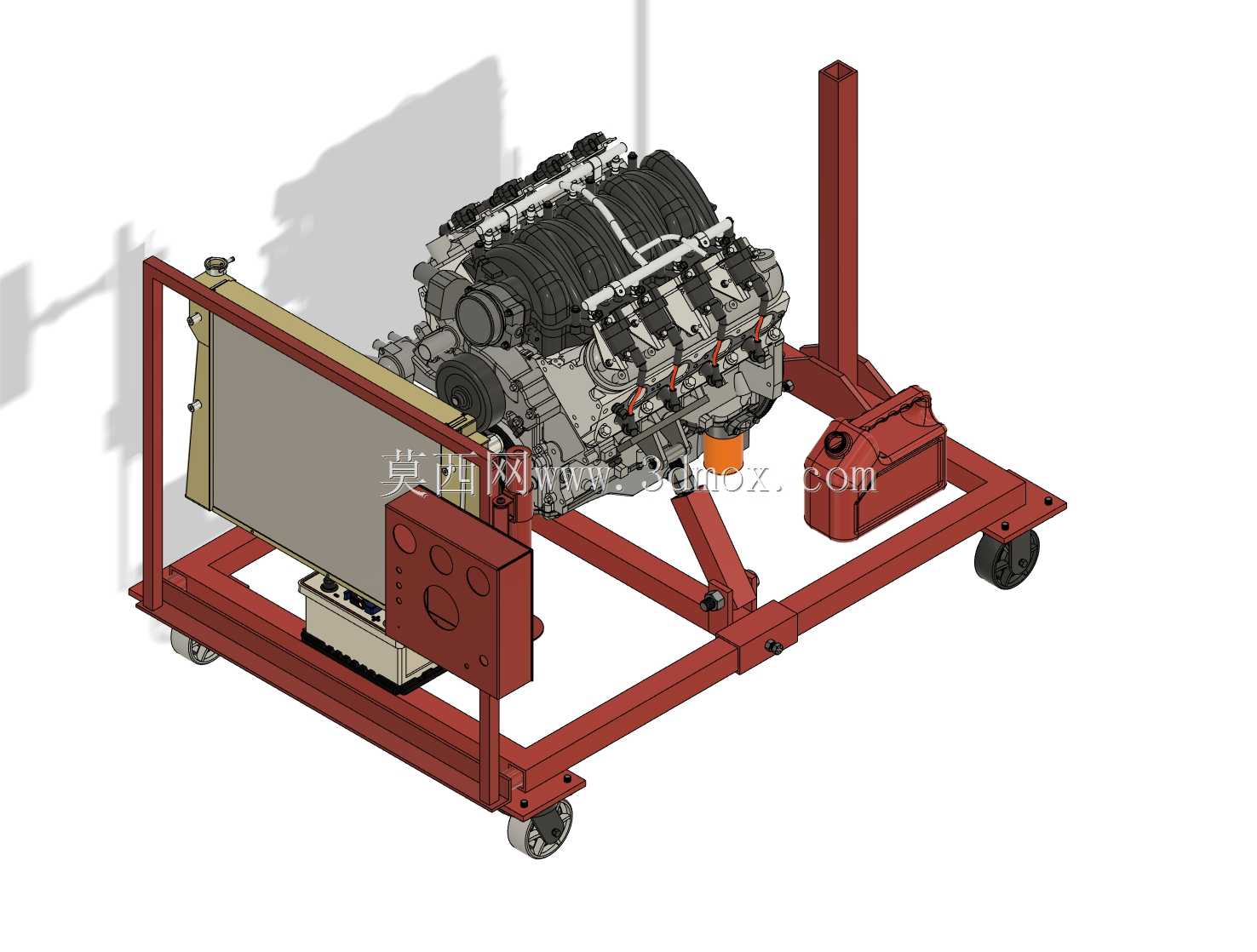

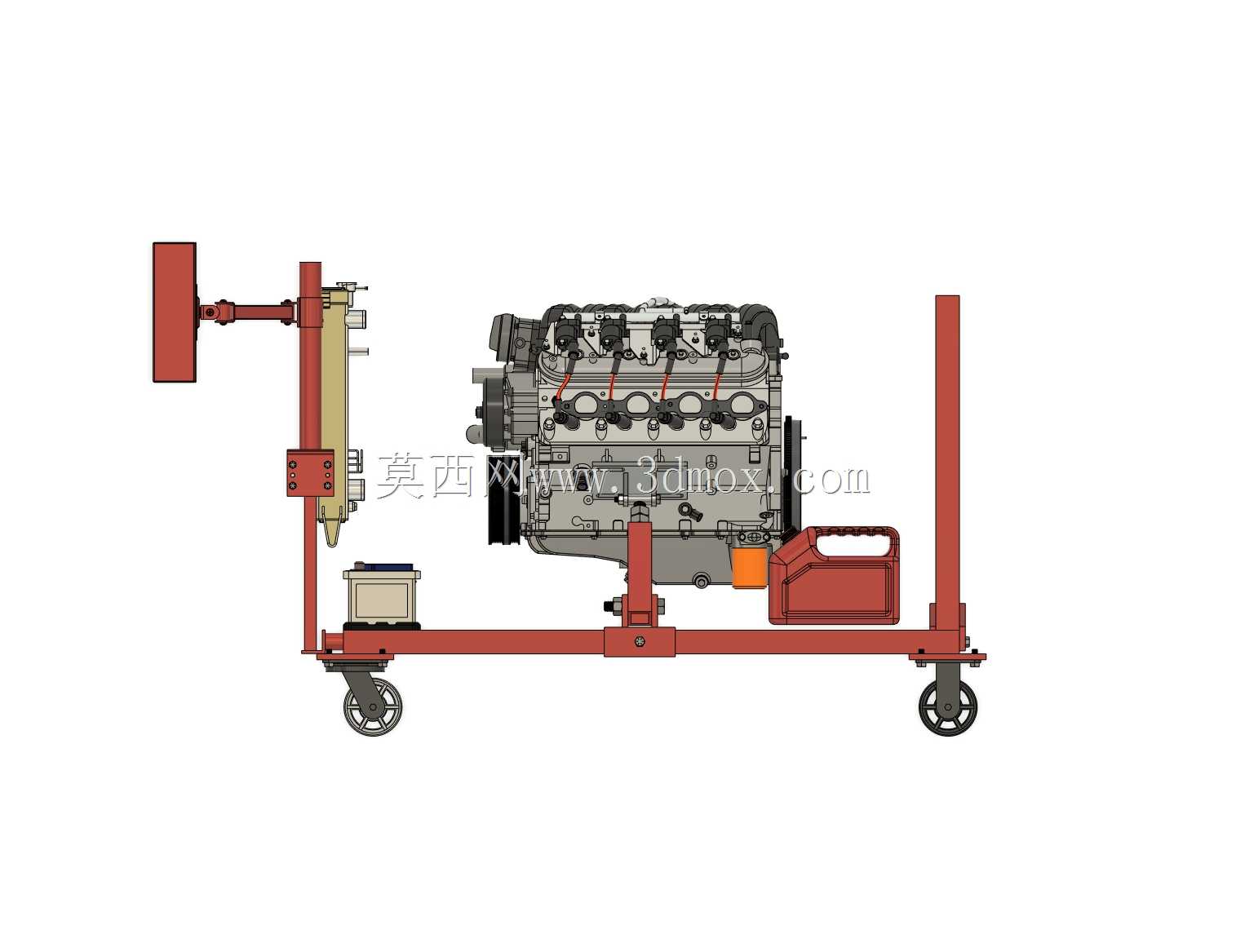

　　台架的功能集成度做了针对性优化，发动机安装位的侧方预留了散热水箱的安装支架，直接将测试所需的冷却系统集成在台架上，水箱安装位做了角度微调结构，可以根据不同发动机的水管走向调整水箱安装倾角，避免水管弯折影响冷却液循环。水箱旁的侧立板上集成了仪表安装位、蓄电池放置托架、燃油储液罐安装位，测试时不需要额外外接摆放冷却、供电、供油附件，所有测试配套部件都能固定在台架上，转运时不需要拆卸附件，推到指定工位连接油路、电路、测试设备就能启动作业，大幅减少了测试前的准备时间。侧立板上预留的多个仪表安装孔，可以根据测试需求安装转速表、油压表、水温表、排气温度表等常规测试仪表，不需要额外制作仪表支架。

　　台架的结构刚性做了针对性强化，发动机安装立柱与底部框架之间采用斜撑焊接加固，斜撑的角度经过受力校核，能抵消发动机运转时产生的往复振动，避免台架出现共振位移，焊接位置全部采用满焊工艺，焊后做应力释放处理，避免长期受振动载荷出现焊缝开裂的问题。台架的安装边界经过合理规划，整体宽度控制在1.2米以内，长度控制在1.8米以内，常规车间的通道门都能顺利通过，不需要拆解台架就能完成跨车间转运。发动机安装后的重心落在底部框架的中心区域，四个脚轮的受力均匀，移动时不会出现偏重倾翻的风险，脚轮选用聚氨酯包胶材质，移动时噪音低，不会划伤车间环氧地坪。

　　在细节设计上，台架上预留了线束固定卡扣、管路固定支架的安装孔位，测试时的传感器线束、燃油管路、冷却水管都可以沿框架型材固定，避免管路线束靠近发动机高温排气部件出现老化破损，也不会被运转的皮带轮卷入造成安全事故。台架前端预留了牵引孔位，长距离转运时可以用牵引杆连接叉车或者电瓶车牵引，不需要人工推送。所有外露的焊接棱边都做了倒角打磨处理，避免作业时磕碰划伤，框架表面做喷塑防锈处理，能适应车间内的油污、冷却液溅射环境，长期使用不会出现锈蚀掉漆的问题。

　　这套台架的设计完全脱离了固定试验台的思路，没有追求过高的测试精度冗余，而是把核心需求放在实用性、灵活性上，对于维修企业的发动机大修后热试、改装厂商的动力调校、教学机构的发动机结构演示与测试作业都能适配，不需要复杂的安装调试，就能快速搭建起完整的发动机测试环境，相比固定式试验台，投入成本更低，场地适应性更强，完全满足非国家级实验室的常规发动机测试作业需求。
