低压电气安装固定单联支架结构

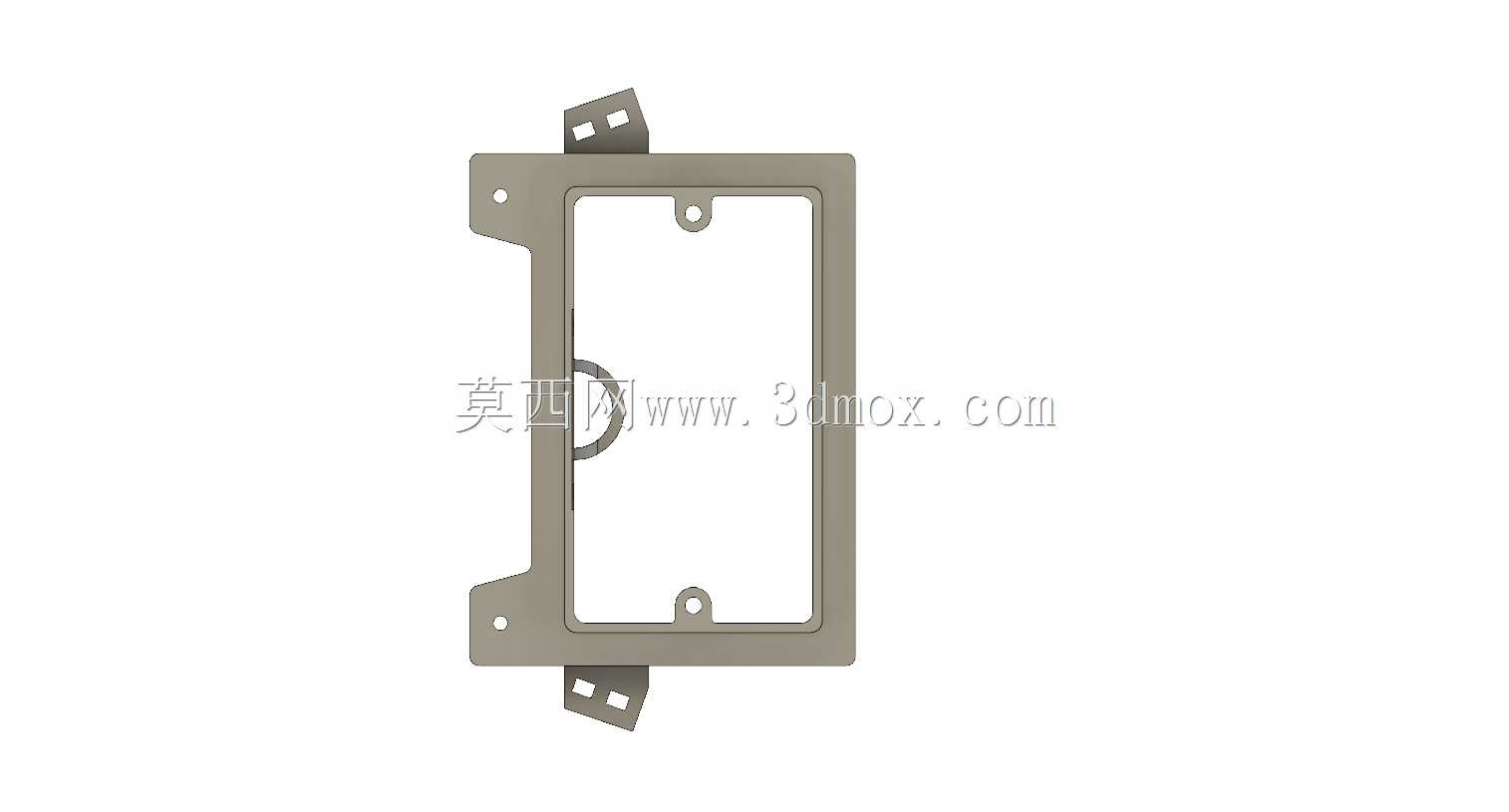

　　在低压配电终端、楼宇电气布线、工业控制柜内部的低压元件布设场景中，这类单联安装支架是承担低压功能模块定位、承载与安装适配的核心结构件，日常运维中经常能在户内配电箱、墙面低压开关点位、传感模块安装位看到这类结构的应用，它的核心作用是为对应的低压功能单元提供稳定的安装基准，同时适配不同基体的安装固定需求，避免低压模块直接固定在墙面或柜板上出现的贴合不严、定位偏移、后期维护拆卸不便的问题。从结构设计逻辑来看，这款支架采用框式承载主体加外延安装耳的组合结构，中间的矩形镂空区域完全匹配对应低压单联模块的外形轮廓，模块嵌入后可以通过框体的内沿实现周向限位，避免模块在使用过程中出现横向窜动；框体上下左右的外延安装耳上预留了标准安装孔位，

　　不同方向的安装耳可以适配墙面暗装、柜内明装、支架挂载等多种安装场景，不需要额外加工转接件就能完成固定，大幅降低现场安装的加工工作量。设计过程中重点考量了安装边界的适配性，支架主体的外轮廓尺寸严格匹配常规86型低压安装位的预留空间，不会出现与相邻安装位干涉的问题，安装耳的伸出长度经过反复校核，既保证固定时螺丝有足够的操作空间，又不会过多占用周边的布线空间；框体的壁厚经过强度校核，在采用常规工程塑料或薄钢板加工时，既能承受模块自身的重量，也能抵抗日常插拔操作、线路拉扯带来的外力，不会出现支架变形导致模块脱落的问题。支架侧边预留的半环形卡位结构，是为了配合模块侧边的卡扣实现快速卡装，安装时只需要将模块对准框体推入，

　　卡扣就会卡入这个卡位完成固定，不需要额外打螺丝固定模块，后期维护拆卸时只需要拨开卡扣就能取出模块，大幅提升装配和运维的效率。在实际工程应用中，这类支架需要同时兼顾安装强度和绝缘性能，如果采用金属材质加工，会在支架与模块、支架与安装基体之间增加绝缘衬层，避免出现漏电传导的风险；如果采用阻燃工程塑料加工，则会在原料中添加抗老化剂，保证在长期通电发热、温湿度变化的环境下不会出现材质脆化、变形的问题。安装孔位的位置设计充分考虑了现场施工的公差容错，安装耳上的孔位预留了一定的调节余量，即使现场预埋的安装底盒位置出现小幅偏移，也能通过支架的孔位余量完成对位安装，不需要重新扩孔或者调整底盒位置，降低现场施工的返工率。

　　框体内沿的尺寸公差控制在合理范围内，既不会因为公差过小导致模块卡装困难，也不会因为公差过大导致模块安装后出现松动晃动，和模块配合的间隙控制在0.2mm以内，保证装配后整体结构的紧凑性。外延的安装耳做了折弯加强处理，在固定螺丝锁紧时，安装耳不会因为锁紧力出现弯折变形，保证支架和安装基体的贴合度，避免长期使用后支架出现松动倾斜的问题。在低压传感模块、低压控制开关、单联低压保护模块的安装场景中，这类支架可以通用适配同尺寸规格的多款低压元件，不需要针对每款元件重新设计安装结构，大幅降低电气安装环节的配件种类，减少施工时的配件选型工作量。
