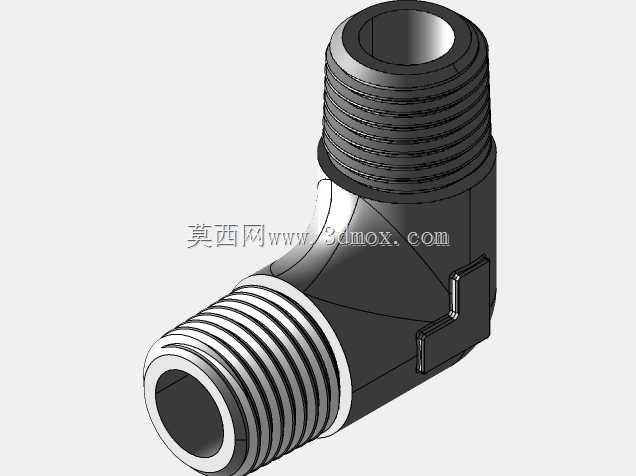

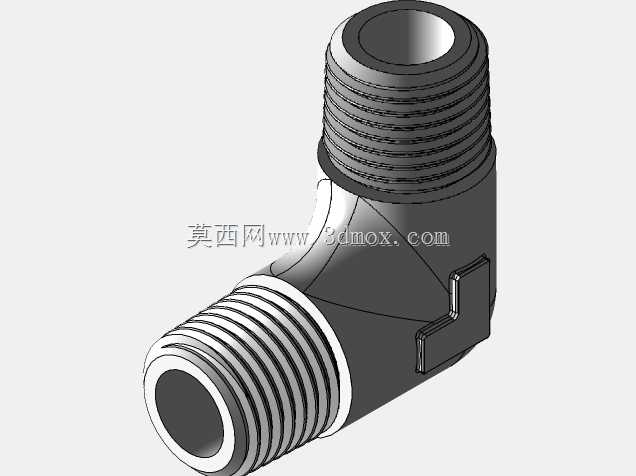

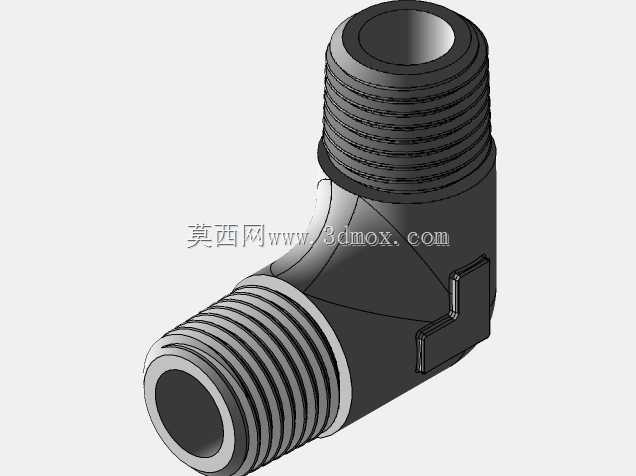

意式浓缩咖啡机90度外丝弯通接头结构

　　这款弯通接头是家用意式浓缩咖啡机内部流体管路的核心转接零件，主要应用在咖啡机锅炉出水端与冲煮头进水段的管路转向衔接场景，承担高温高压热水的转向输送功能，是咖啡机内部水路系统中不可或缺的连接件。在实际设备运行过程中，咖啡机锅炉输出的92-96摄氏度、9bar左右的高压热水，需要通过该接头完成90度方向转换，输送至冲煮头的粉碗位置完成意式浓缩咖啡的萃取，接头的密封性能、耐压耐温能力直接决定咖啡机运行过程中是否会出现漏水、泄压等故障，直接影响整机的萃取稳定性。

　　从功能特性来看，该接头采用双端外螺纹设计，两端均为标准管螺纹结构，可直接与咖啡机内部的内螺纹管路接头、锅炉出水端口、冲煮头进水端口直接旋合连接，无需额外转接配件，减少管路连接节点的同时降低了泄漏风险。接头本体采用90度直角弯通结构，能够在紧凑的咖啡机内部腔体中完成管路方向切换，适配家用咖啡机内部狭小的安装空间，避免管路弯折造成的流道缩径、出水阻力增大问题。接头内部流道采用等径圆滑过渡设计，转角位置无直角突变结构，能够减少高压热水流经时的湍流与压力损失，保证冲煮过程中水压稳定，避免因流道阻力波动造成的萃取不均问题。

　　从设计思路层面，该接头在建模过程中优先考虑了安装操作的便利性，接头外侧设置有两个对称的平面卡位结构，可供扳手夹持施力，安装时无需使用专用工具，普通活动扳手即可完成拧紧操作，同时卡位结构的位置避开了螺纹段与密封面，不会因夹持造成螺纹损伤、密封面变形等问题。螺纹段的长度经过匹配设计，旋合深度既能够保证足够的连接强度与密封性能，又不会因旋入过深顶触对侧零件造成装配干涉，适配咖啡机内部常规壁厚的管路配件。接头本体的壁厚经过耐压校核，在12bar的测试水压下无变形、渗漏问题，能够覆盖咖啡机日常运行的压力波动范围，同时预留足够的安全余量，应对锅炉加热过程中短暂的压力峰值。

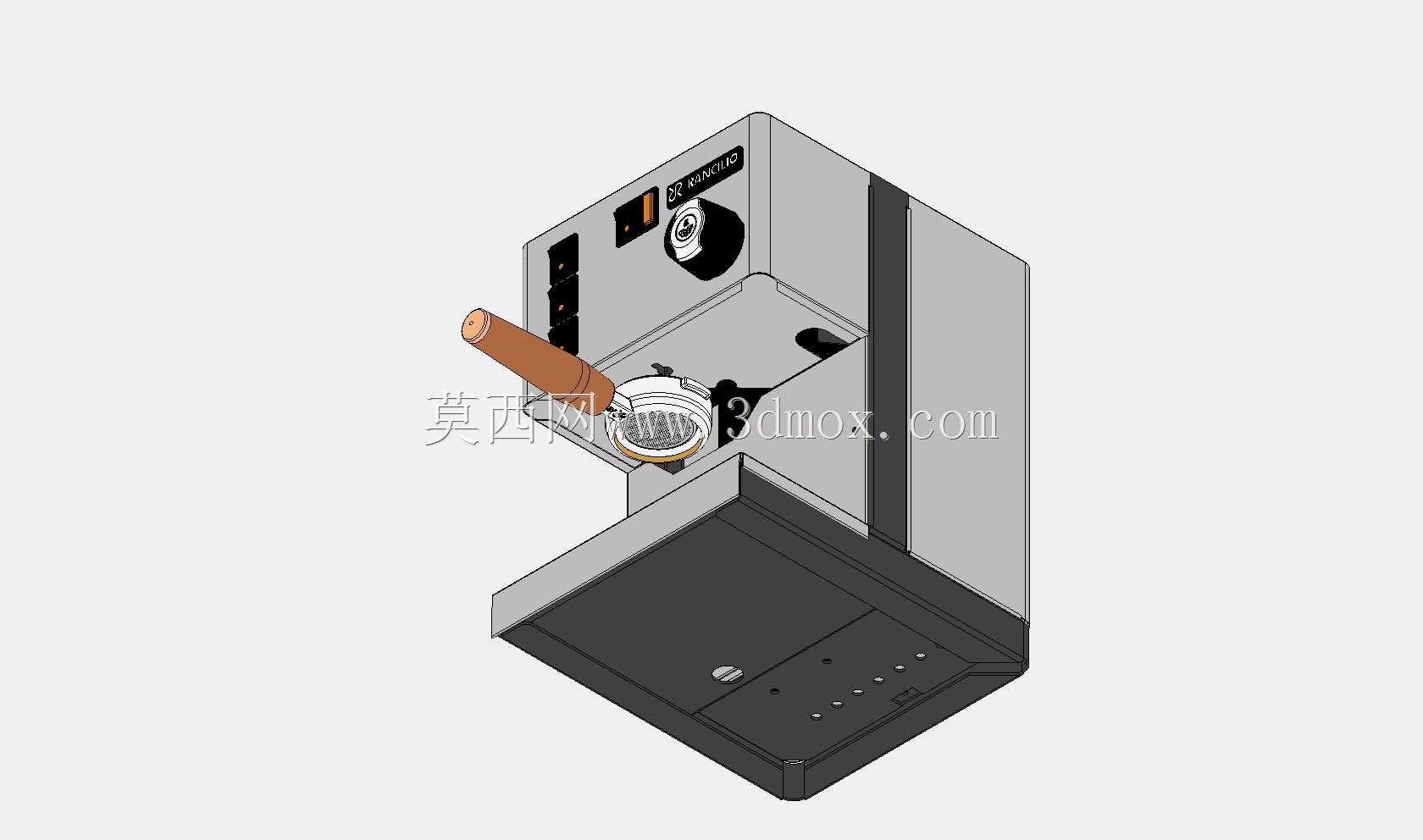

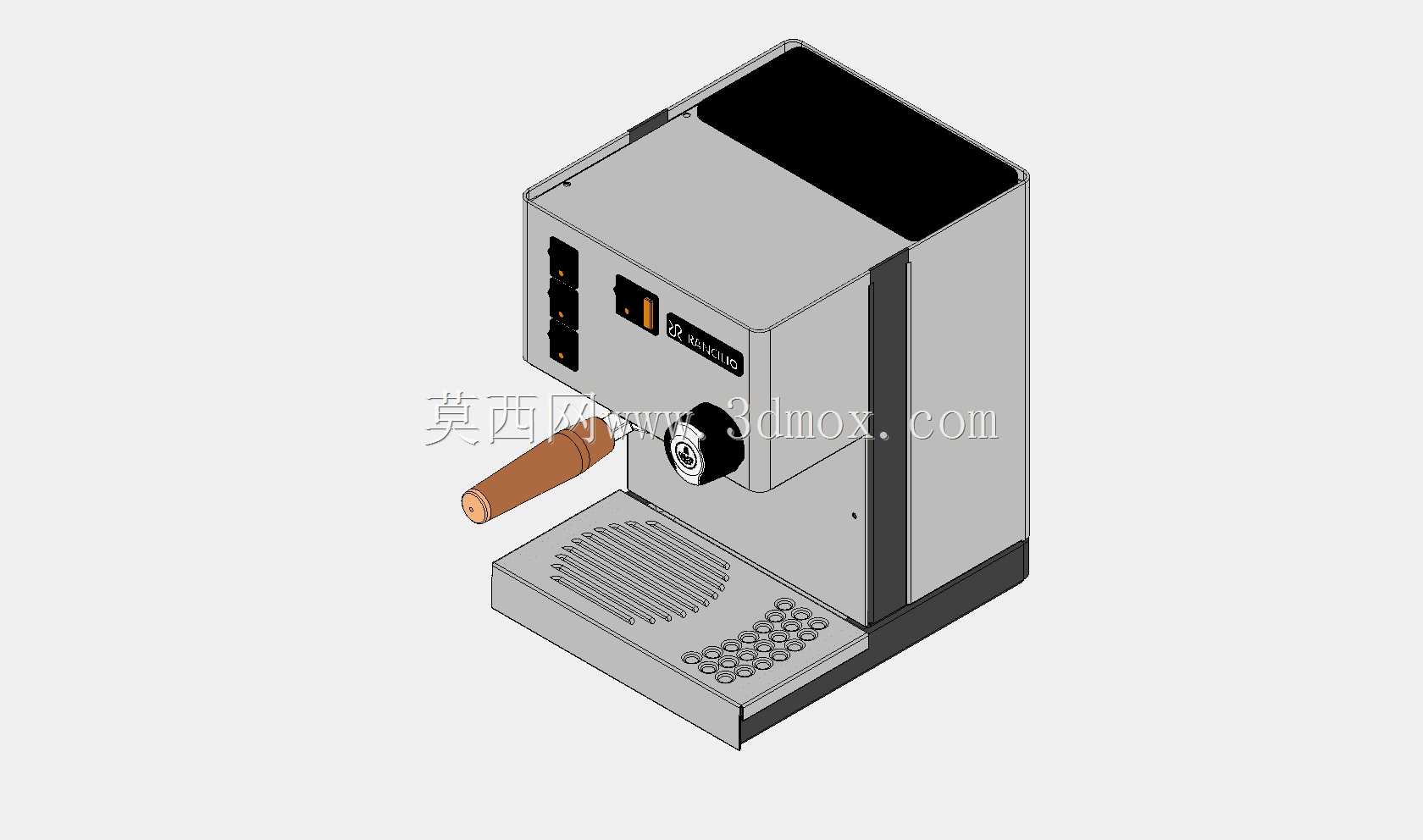

　　从外形尺寸与安装边界来看，该接头整体轮廓紧凑，两端外螺纹的公称直径匹配咖啡机常规的水路通径要求，转角位置的外轮廓做了圆弧过渡处理，无尖锐棱角，安装过程中不会刮伤周边的硅胶管路、电线等配件。安装时需要预留的操作空间仅需覆盖扳手的转动行程，在Rancilio Silvia这类紧凑型家用咖啡机的内部腔体中，该接头的安装位置周边预留间隙仅需3mm即可完成装配，不会与周边的锅炉外壳、电磁阀、管路支架等零件产生干涉。接头的密封依靠螺纹配合的锥度密封，无需额外添加生料带或密封胶即可满足高温高压水路的密封要求，减少了装配过程中的辅料使用，也避免了密封胶碎屑脱落堵塞水路滤网、影响咖啡萃取口感的问题。

　　在实际的设备维修与改装场景中，该接头也是常见的替换配件，当原有接头因长期高温高压使用出现螺纹滑牙、本体裂纹、密封失效等问题时，可直接替换同规格接头完成维修，无需改动周边管路结构。建模过程中还原了接头的所有细节特征，包括螺纹的牙型轮廓、外侧的扳手卡位、内部流道的过渡曲面，可直接用于咖啡机的整机装配仿真、管路干涉检查，也可作为改装设计时的基准参考零件，帮助设计人员快速完成水路布局调整、配件选型匹配工作。
